第12章 直流有刷电机位置环控制实现
本章我们主要来学习直流有刷电机位置环PID控制的原理，并实现位置环PID控制的实验。
本章分为如下几个小节：
12.1 位置环PID控制原理
12.2 硬件设计
12.3 程序设计
12.4 下载验证
12.1 位置环PID控制原理
位置环PID控制的原理非常简单，我们用编码器计数总值代表电机的位置，然后把PID控制流程中的控制对象换成电机位置即可，如图12.1.1所示：
图12.1.1位置环PID控制流程
图12.1.1中，我们首先设置目标位置，系统会计算出偏差e，然后将偏差输入到PID控制的三个环节中，PID计算后的输出值用于控制PWM的占空比，进而控制电机的位置。
12.2 硬件设计
1. 例程功能
1、本实验以电机开发板的直流有刷电机驱动接口1为例，基于编码器测速实验，加入位置环PID控制算法，对电机的位置进行闭环控制。
2、当按键0按下，就增大目标位置值，电机正转到目标位置；当按键1按下，就减小目标位置值，电机反转到目标位置；当按键2按下，电机回到初始位置。
3、屏幕显示按键功能、占空比、目标位置以及实际位置。
4、串口1和上位机进行数据通信。
5、LED0闪烁指示程序运行。
2. 硬件资源
1）LED灯
LED0 – PE0
2）独立按键
KEY0 – PE12
KEY1 – PE13
KEY2 – PE14
3）定时器1、3、6
TIM1正常输出通道 PA8
TIM1互补输出通道 PB13
4）SD（刹车）信号输出 PC13
5）串口1
USART1_TX PB6（发送）
USART1_RX PB7（接收）
3. 原理图

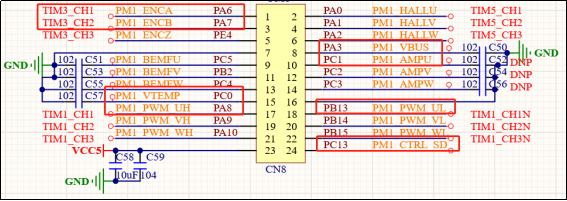

图12.2.1 直流有刷电机接口原理图
图12.2.1就是我们DMG474电机开发板的直流有刷电机接口1原理图，本实验我们除了用到基础驱动所需的引脚，还需要用到PM1_ENCA（PA6）、PM1_ENCB（PA7）这两个引脚，它们分别用于连接编码器的A、B两相。
本实验的硬件接线部分和编码器测速实验一模一样，这里就不再赘述，大家可以回顾编码器测速实验的内容。
12.3 程序设计
本实验所用到的基础驱动、编码器测速的代码在前面实验都有介绍过了。我们在程序解析中只讲解位置环PID控制相关的函数，下面介绍一下位置环PID控制的配置步骤。
位置环PID控制的配置步骤
1）配置相关定时器
配置基础驱动、编码器测速相关的定时器，此部分内容和编码器测速实验一致。
2）初始化串口1
初始化串口1，开启串口接收中断，串口1在PID控制中用于上位机通信。
注意：在PID控制的代码中，串口1仅用于PID数据上传，尽量不要输出其他信息，否则有可能影响PID数据。
3）定义PID参数结构体变量
为了方便管理PID相关的控制量，我们需要定义一个PID参数结构体变量，方法如下：
PID_TypeDef g_location _pid; /* 位置环PID参数结构体 */
4）初始化PID参数
把PID控制系统的目标位置值、期望输出值、累计偏差等清零，然后配置PID系数。
5）初始化上位机调试
调用debug_init函数初始化所需内存，为上位机的调试做准备。
6）编写中断服务函数
在定时器6的更新中断回调函数里面进行位置环PID计算，计算后的结果用于控制PWM的占空比。
12.3.1 程序流程图
图12.3.1.1 位置环PID控制程序流程图
12.3.2 程序解析
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。关于基础驱动、编码器测速以及上位机协议的代码，这里不再赘述，大家可以回顾相应的章节。首先我们看电流环PID控制的相关源码，其包括两个文件：pid.c和pid.h。
首先看pid.h头文件的几个宏定义：
/* PID相关参数 */
#define INCR_LOCT_SELECT 1 /* 0：位置式，1：增量式 */
#if INCR_LOCT_SELECT
/* 增量式PID参数相关宏 */
#define KP 15.0f /* P参数*/
#define KI 0.00f /* I参数*/
#define KD 7.50f /* D参数*/
#define SMAPLSE_PID_SPEED 50 /* 采样周期 单位ms */
#else
/* 位置式PID参数相关宏 */
#define KP 15.0f /* P参数*/
#define KI 0.00f /* I参数*/
#define KD 7.5f /* D参数*/
#define SMAPLSE_PID_SPEED 50 /* 采样周期 单位ms */
#endif
/*PID结构体*/
typedef struct
{
__IO float SetPoint; /* 设定目标 */
__IO float ActualValue; /* 期望输出值 */
__IO float SumError; /* 误差累计 */
__IO float Proportion; /* 比例常数 P */
__IO float Integral; /* 积分常数 I */
__IO float Derivative; /* 微分常数 D */
__IO float Error; /* Error[1] */
__IO float LastError; /* Error[-1] */
__IO float PrevError; /* Error[-2] */
} PID_TypeDef;
extern PID_TypeDef g_location_pid; /*位置PID参数结构体*/
可以把上面的宏定义分成两部分，第一部分是PID计算方式以及PID系数的宏定义，我们可以通过改变INCR_LOCT_SELECT这个宏的值来选择相应的PID计算方式，第二部分则是PID参数相关的结构体，这个结构体用于管理PID控制所需要的控制量，本实验中我们定义了位置环PID参数的结构体变量g_ location _pid。
下面看pid.c的程序，这里我们只介绍PID初始化函数，关于PID闭环控制的函数介绍请回顾8.3章节，PID初始化函数定义如下：
/**
* @brief pid初始化
* @param 无
* @retval 无
*/
void pid_init(void)
{
g_location_pid.SetPoint = 0.0; /* 设定目标值 */
g_location_pid.ActualValue = 0.0; /* 期望输出值 */
g_location_pid.SumError = 0.0; /* 积分值 */
g_location_pid.Error = 0.0; /* Error[1] */
g_location_pid.LastError = 0.0; /* Error[-1] */
g_location_pid.PrevError = 0.0; /* Error[-2] */
g_location_pid.Proportion = KP; /* 比例常数 Proportional Const */
g_location_pid.Integral = KI; /* 积分常数 Integral Const */
g_location_pid.Derivative = KD; /* 微分常数 Derivative Const */
}
该函数主要是将PID控制系统的目标位置值、期望输出值、累计偏差等清零，然后配置PID系数。
最后要介绍的是定时器的更新中断回调函数，它在dcmotor_time.c中实现，具体的定义如下：
/**
* @brief 定时器更新中断回调函数
* @param htim:定时器句柄指针
* @note 此函数会被定时器中断函数共同调用的
* @retval 无
*/
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
int32_t motor_pwm_temp = 0;
static uint8_t val = 0;
/* 定时器3相关程序 */
if (htim->Instance == TIM3)
{
/* 判断CR1的DIR位 */
if(__HAL_TIM_IS_TIM_COUNTING_DOWN(&g_timx_encode_chy_handle))
{
g_timx_encode_count--; /* DIR位为1，也就是递减计数 */
}
else
{
g_timx_encode_count++; /* DIR位为0，也就是递增计数 */
}
}
/* 定时器6相关程序 */
else if (htim->Instance == TIM6)
{
int Encode_now = gtim_get_encode(); /* 获取编码器值，用于计算速度 */
speed_computer(Encode_now, 5); /* 5ms计算一次速度 */
g_motor_data.location = Encode_now; /* 获取当前计数总值位置闭环控制 */
if (val % SMAPLSE_PID_SPEED == 0) /* 进行一次pid计算 */
{
if (g_run_flag) /* 判断电机是否启动了*/
{
/* 位置环PID计算，输出比较值（占空比）*/
motor_pwm_temp = increment_pid_ctrl(&g_location_pid,
g_motor_data.location);
/* 进行一阶低通滤波 */
g_motor_data.motor_pwm =(int32_t)((g_motor_data.motor_pwm*0.5)
+ (motor_pwm_temp * 0.5));
if (g_motor_data.motor_pwm >= 4200) /* 限制占空比 */
{
g_motor_data.motor_pwm = 4200;
}
else if (g_motor_data.motor_pwm <= -4200)
{
g_motor_data.motor_pwm = -4200;
}
#if DEBUG_ENABLE /* 发送基本参数*/
/* 选择通道1，发送实际位置（波形显示）*/
debug_send_wave_data( 1 ,g_motor_data.location);
/* 选择通道2，发送目标位置（波形显示）*/
debug_send_wave_data( 2 ,g_location_pid.SetPoint);
#endif
motor_pwm_set(g_motor_data.motor_pwm); /* 设置占空比 */
}
val = 0;
}
val ++;
}
}
该函数我们只介绍定时器6相关的程序，进入更新中断回调函数后，所执行的代码逻辑如下：
第一步，判断是不是定时器6的寄存器基地址，如果是则获取编码器的计数总值并存入变量Encode_now中，接着计算电机的速度，把变量Encode_now的值存入g_motor_data.location这个成员中。
第二步，每隔50ms进行一次PID计算，在计算PID之前，需要判断g_run_flag是否为1，如果是则说明电机已经启动，可以开始PID计算。
第三步，进行位置环PID计算，返回的输出存放在motor_pwm_temp 这个变量中；接着进行一阶低通滤波，返回的输出存放在g_motor_data.motor_pwm这个成员中，该成员用于设置PWM的占空比，除此之外，我们还需要对返回的输出进行限制，这一点非常重要。
第四步，发送实际位置、目标位置的波形数据到上位机，最后设置PWM的占空比，进而控制电机的位置。
在main.c里面编写如下代码：
int main(void)
{
uint8_t key;
uint16_t t;
uint8_t debug_cmd = 0;
HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(85, 2, 2, 4, 8); /* 设置时钟,170Mhz */
delay_init(170); /* 延时初始化 */
usart_init(115200); /* 串口初始化为115200 */
led_init(); /* 初始化LED */
lcd_init(); /* 初始化LCD */
key_init(); /* 初始化按键 */
pid_init(); /* 初始化PID参数 */
/* 170 000 000 / 1 = 170 000 000 170Mhz的计数频率，计数8500次为50us */
atim_timx_cplm_pwm_init(8500 - 1, 0);
dcmotor_init(); /* 初始化电机 */
gtim_timx_encoder_chy_init(0XFFFF - 1, 0); /* 编码器定时器初始化，不分频 */
btim_timx_int_init(1000 - 1 , 170 - 1); /* 基本定时器初始化，1ms计数周期*/
#if DEBUG_ENABLE /* 开启调试 */
debug_init(); /* 初始化调试 */
debug_send_motorcode(DC_MOTOR); /* 上传电机类型（直流有刷电机） */
debug_send_motorstate(IDLE_STATE); /* 上传电机状态（空闲） */
/* 同步数据（选择第1组PID,目标位置地址,P,I,D参数）到上位机 */
debug_send_initdata(TYPE_PID1, (float *)(&g_location_pid.SetPoint),
KP, KI, KD);
#endif
lcd_show_string(10, 10, 200, 24, 24, "DcMotor Test", RED);
lcd_show_string(10, 40, 200, 24, 24, "KEY0:Forward", RED);
lcd_show_string(10, 70, 200, 24, 24, "KEY1:Backward", RED);
lcd_show_string(10, 100, 200, 24, 24, "KEY2:Stop", RED);
while (1)
{
key = key_scan(0); /* 按键扫描 */
if(key == KEY0_PRES) /* 当key0按下 */
{
g_run_flag = 1; /* 标记电机启动 */
dcmotor_start(); /* 开启电机 */
g_location_pid.SetPoint += 1320;
if (g_location_pid.SetPoint >= 6600)
{
g_location_pid.SetPoint = 6600;
}
#if DEBUG_ENABLE
debug_send_motorstate(RUN_STATE); /* 上传电机状态（运行） */
#endif
}
else if(key == KEY1_PRES) /* 当key1按下 */
{
g_run_flag = 1; /* 标记电机启动 */
dcmotor_start(); /* 开启电机 */
g_location_pid.SetPoint -= 1320; /* 反转一圈 */
if (g_location_pid.SetPoint <= -6600)
{
g_location_pid.SetPoint = -6600;
}
#if DEBUG_ENABLE
debug_send_motorstate(RUN_STATE); /* 上传电机状态（运行） */
#endif
}
else if(key == KEY2_PRES) /* 当key2按下 */
{
g_location_pid.SetPoint = 0; /* 恢复初始位置 */
}
#if DEBUG_ENABLE
/* 查询接收PID助手的PID参数 */
debug_receive_pid(TYPE_PID1, (float*)&g_location_pid.Proportion,
(float*)&g_location_pid.Integral, (float*)&g_location_pid.Derivative);
debug_set_point_range(6600, -6600, 6600); /* 设置目标调节范围 */
debug_cmd = debug_receive_ctrl_code(); /* 读取上位机指令 */
if (debug_cmd == HALT_CODE) /* 电机停机 */
{
g_location_pid.SetPoint = 0; /* 恢复初始位置 */
}
else if (debug_cmd == RUN_CODE) /* 电机运行 */
{
g_run_flag = 1; /* 标记电机启动 */
dcmotor_start(); /* 开启电机 */
g_location_pid.SetPoint = 1320; /* 设置目标位置 */
debug_send_motorstate(RUN_STATE); /* 上传电机状态（运行） */
}
#endif
t++;
if(t % 20 == 0)
{
lcd_dis(); /* 显示数据 */
LED0_TOGGLE(); /* LED0(红灯)翻转 */
g_debug.encode_p = g_motor_data.location; /* 传入编码器当前总计数值*/
debug_upload_data(&g_debug, TYPE_HAL_ENC); /* 发送编码器当前总计数值*/
}
delay_ms(10);
}
}
main.c的代码逻辑如下：
第一步，初始化相关的外设，例如定时器、串口等。
第二步，初始化PID参数、上位机调试，它们分别调用的是pid_init和debug_init函数。
第三步，上传电机的状态（空闲）、类型（直流有刷电机）、PID参数到上位机，它们分别调用的是debug_send_motorcode、debug_send_motorstate以及debug_send_initdata函数。
第四步，在while循环里面检测按键是否按下，如果key0按下，则目标位置增加1320，也就是目标计数值增加1320，根据公式：电机旋转圈数 = 目标计数值变化量 / 44 / 30，电机将会正转一圈；如果key1按下，则目标位置减小1320，电机将会反转一圈，然后上传电机状态（运行）；如果key2按下，电机将回到初始位置。
第五步，接收上位机下发的PID参数、设置目标位置的调节范围，它们分别调用的是debug_receive_pid以及debug_set_point_range函数。我们这里重点介绍一下后者，debug_set_point_range函数的第一、二个入口参数分别传入目标位置的最大值、最小值，它们的正负号代表电机的正反转方向，第三个入口参数传入的是电机位置的最大突变值。
第六步，调用debug_receive_ctrl_code函数，接收上位机下发的命令。如果上位机的命令为HALT_CODE（停机），则让电机回到初始位置；如果上位机的命令是RUN_CODE，则开启电机，设置目标位置为1320，上传电机状态（运行）到上位机。
第七步，每隔200ms更新一次数据到屏幕，调用debug_upload_data函数发送编码器位置值（计数总值）到上位机。
12.4 下载验证
下载代码后，可以看到LED0在闪烁，说明程序已经正常在跑了，LCD上显示按键功能、占空比以及电机位置信息，当我们按下KEY0，目标位置将增大，电机正转；按下KEY1，目标位置将减小，电机反转；按下KEY2，电机将回到初始位置。我们再打开PID调试助手，选择对应的串口端口，我这边是COM7，接着选择通道1和2，点击“开始”按钮，即可开始显示波形，如下图12.4.1所示：

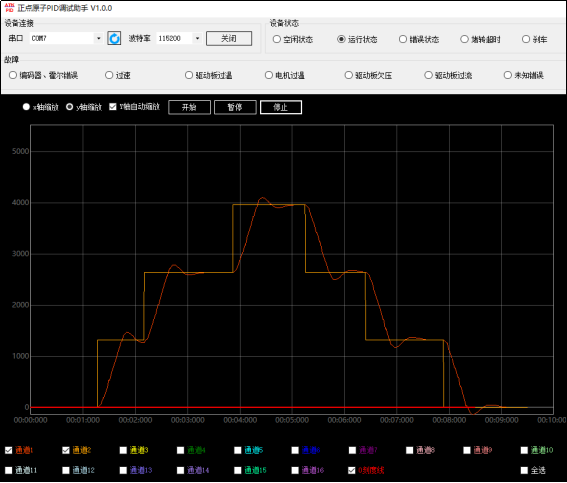

图12.4.1 位置环PID控制波形
图12.4.1中，橙线代表目标位置，红线代表实际位置，当我们按下KEY0，目标位置增大，橙线先发生变化，而红线（实际位置）会逐渐靠近橙线（目标位置）；按下KEY1，目标速度将减小，曲线的变化同理；按下KEY2，电机将回到初始位置，目标位置将为0。
注意：1、本实验需要使用USB数据线连接开发板的串口1到电脑，并启动电机之后才会有波形变化；2、如果发现波形不对，请检查电机的M+和M-接线；3、PID系数并不是通用的，如果PID曲线不理想，大家需要根据自己的实际系统去调节。
