第13章 直流有刷电机三环控制实现

       本章我们主要来学习直流有刷电机三环（电流环+速度环+位置环）PID控制的原理，并实现三环PID控制的实验。

       本章分为如下几个小节：

       13.1 三环PID控制原理

       13.2 硬件设计

       13.3 程序设计

       13.4 下载验证

        13.1 三环PID控制原理

       三环PID控制就是将三个PID控制系统（例如：电流环、速度环以及位置环）串联起来，然后对前一个系统（外环）的输出进行偏差的计算，计算结果作为后一个系统（内环）的输入，具体的控制流程如图13.1.1所示：

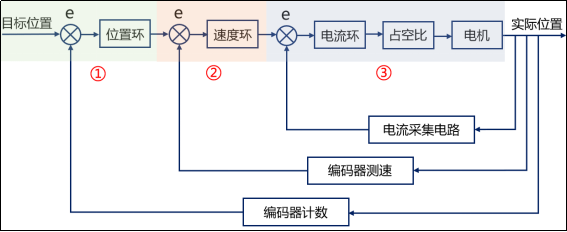

图13.1.1三环PID控制流程

       图13.1.1中，电机位置是优先控制的对象，三环PID控制的流程如下：

       ① 首先设置目标位置，系统会计算出位置偏差，然后将偏差输入到位置环（最外环）；

       ② 位置环的输出和实际速度进行偏差的计算，计算后的偏差输入到速度环（次外环）；

       ③ 速度环的输出和实际电流进行偏差的计算，计算后的偏差输入到电流环（内环），电流环的输出用于控制PWM的占空比，进而控制电机的位置。

       注意：多环PID控制系统的原理是相通的，大家掌握了三环PID控制的内容，其他的多环控制系统就可以迎刃而解了。

        13.2 硬件设计

       1. 例程功能

       1、本实验以电机开发板的直流有刷电机驱动接口1为例，融合速度环、电流环以及位置环PID控制实验，加入三环PID控制算法，对电流、速度以及电机位置进行闭环控制。

2、当按键0按下，就增大目标位置值，电机正转到目标位置；当按键1按下，就减小目标位置值，电机反转到目标位置；当按键2按下，电机回到初始位置。

       3、屏幕显示按键功能、占空比、目标位置以及实际位置。

       4、串口1和上位机进行数据通信。

       5、LED0闪烁指示程序运行。

       2. 硬件资源

       1）LED灯

              LED0 – PE0

       2）独立按键

              KEY0 – PE12

              KEY1 – PE13

              KEY2 – PE14

       3）定时器1、3、6

              TIM1正常输出通道 PA8

              TIM1互补输出通道 PB13

              TIM3 编码器A相输入通道 PA6

              TIM3 编码器B相输入通道 PCA7

       4）ADC

              ADC1通道7  PC1（电流）

       5）SD（刹车）信号输出 PC13

       6）串口1

              USART1_TX  PB6（发送）

              USART1_RX  PB7（接收）

       3. 原理图

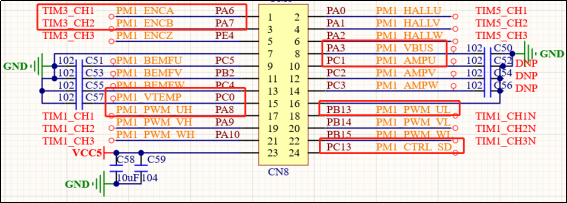

图13.2.1 直流有刷电机接口原理图

       图13.2.1就是我们DMG474电机开发板的直流有刷电机接口1原理图，本实验我们除了用到基础驱动所需的引脚，还需要用到PM1_ENCA（PA6）、PM1_ENCB（PA7）和PM1_AMPU（PC1）这3个引脚。PA6、PA7分别用于连接编码器的A、B两相，PC1用于检测电流采集电路对应的输出电压。

       本实验的硬件接线部分和上一章节一致，这里不再赘述。

        13.3 程序设计

       本实验所用到的基础驱动、编码器测速以及电流采集的代码在前面实验都有介绍过了。我们在程序解析中只讲解三环PID控制相关的函数，下面介绍一下三环PID控制的配置步骤。

       三环PID控制的配置步骤

       1）配置相关定时器

       配置基础驱动、编码器测速相关的定时器，实现基础驱动以及编码器测速功能。

       2）配置相关ADC

       配置电流采集相关ADC，实现电流采集功能。

       3）初始化串口1

       初始化串口1，开启串口接收中断，串口1在PID控制中用于上位机通信。

       注意：在PID控制的代码中，串口1仅用于PID数据上传，尽量不要输出其他信息，否则有可能影响PID数据。

       4）定义PID参数结构体变量

       为了方便管理PID相关的控制量，我们需要定义3个PID参数结构体变量，方法如下：

PID_TypeDef  g_location_pid; /* 位置环PID参数结构体 */
PID_TypeDef  g_speed_pid;  /* 速度环PID参数结构体 */
PID_TypeDef  g_current_pid;  /* 电流环PID参数结构体 */

       5）初始化PID参数

       把三环PID控制系统的目标值、期望输出值、累计偏差等清零，然后分别配置各个环的PID系数。

       6）初始化上位机调试

       调用debug_init函数初始化所需内存，为上位机的调试做准备。

       7）编写中断服务函数

       在定时器6的更新中断回调函数里面进行三环PID计算，计算后的结果用于控制PWM的占空比。

       13.3.1 程序流程图

图13.3.1.1 三环PID控制程序流程图

       13.3.2 程序解析

       这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。首先我们看三环PID控制的相关源码，其包括两个文件：pid.c和pid.h。

       首先看pid.h头文件的几个宏定义：

/* PID相关参数 */

#define  INCR_LOCT_SELECT  0       /* 0：位置式，1：增量式 */

#if INCR_LOCT_SELECT

/* 定义位置环PID参数相关宏 */
#define  L_KP      0.06f           /* P参数 */
#define  L_KI      0.00f         /* I参数 */
#define  L_KD      0.01f          /* D参数 */

/* 定义速度环PID参数相关宏 */
#define  S_KP      5.00f         /* P参数 */
#define  S_KI      0.30f         /* I参数 */
#define  S_KD      0.01f         /* D参数 */

/* 定义电流环PID参数相关宏 */
#define  C_KP      8.00f           /* P参数 */
#define  C_KI      4.00f           /* I参数 */
#define  C_KD      1.00f        /* D参数 */
#define  SMAPLSE_PID_SPEED  50     /* 采样周期 单位ms */

#else

/* 定义位置环PID参数相关宏 */
#define  L_KP      0.06f          /* P参数 */
#define  L_KI      0.00f          /* I参数 */
#define  L_KD      0.01f         /* D参数 */

/* 定义速度环PID参数相关宏 */
#define  S_KP      5.00f           /* P参数 */
#define  S_KI      0.30f           /* I参数 */
#define  S_KD      0.01f           /* D参数 */

/* 定义电流环PID参数相关宏 */
#define  C_KP      8.00f          /* P参数 */
#define  C_KI      4.00f           /* I参数 */
#define  C_KD      1.00f         /* D参数 */
#define  SMAPLSE_PID_SPEED  50   /* 采样周期 单位ms */

#endif

/*PID结构体*/
typedef struct
{
    __IO float  SetPoint;      /* 目标值 */
    __IO float  ActualValue;  /* 期望输出值 */
    __IO float  SumError;      /* 误差累计 */
    __IO float  Proportion;      /* 比例常数 P */
    __IO float  Integral;      /* 积分常数 I */
    __IO float  Derivative;      /* 微分常数 D */
    __IO float  Error;           /* Error[1] */
    __IO float  LastError;      /* Error[-1] */
    __IO float  PrevError;      /* Error[-2] */
} PID_TypeDef;

extern PID_TypeDef  g_location_pid; /* 位置环PID参数结构体 */
extern PID_TypeDef  g_speed_pid;  /* 速度环PID参数结构体 */
extern PID_TypeDef  g_current_pid;  /* 电流环PID参数结构体 */

       可以把上面的宏定义分成两部分，第一部分是PID计算方式以及PID系数的宏定义，我们可以通过改变INCR_LOCT_SELECT这个宏的值来选择相应的PID计算方式，第二部分则是PID参数相关的结构体，这个结构体用于管理PID控制所需要的控制量，本实验中我们定义了位置环、速度环以及电流环PID参数的结构体变量，它们分别是g_ location _pid、g_speed_pid、g_current_pid。

       下面看pid.c的程序，我们先看PID初始化函数，其定义如下：

/**
 * @brief       pid初始化
 * @param       无
 * @retval      无
 */
void pid_init(void)
{
    /* 初始化位置环PID参数 */
    g_location_pid.SetPoint = 0.0;  /* 目标值 */
    g_location_pid.ActualValue = 0.0; /* 期望输出值 */
    g_location_pid.SumError = 0.0;  /* 积分值*/
    g_location_pid.Error = 0.0;   /* Error[1]*/
    g_location_pid.LastError = 0.0; /* Error[-1]*/
    g_location_pid.PrevError = 0.0; /* Error[-2]*/
    g_location_pid.Proportion = L_KP;  /* 比例常数 Proportional Const */
    g_location_pid.Integral = L_KI; /* 积分常数 Integral Const */
    g_location_pid.Derivative = L_KD; /* 微分常数 Derivative Const */

    /* 初始化速度环PID参数 */
    g_speed_pid.SetPoint = 0.0;   /* 目标值 */
    g_speed_pid.ActualValue = 0.0;  /* 期望输出值 */
    g_speed_pid.SumError = 0.0;   /* 积分值 */
    g_speed_pid.Error = 0.0;   /* Error[1] */
    g_speed_pid.LastError = 0.0;  /* Error[-1] */
    g_speed_pid.PrevError = 0.0;  /* Error[-2] */
    g_speed_pid.Proportion = S_KP;  /* 比例常数 Proportional Const */
    g_speed_pid.Integral = S_KI;  /* 积分常数 Integral Const */
    g_speed_pid.Derivative = S_KD;  /* 微分常数 Derivative Const */

    /* 初始化电流环PID参数 */
    g_current_pid.SetPoint = 0.0;  /* 目标值 */
    g_current_pid.ActualValue = 0.0; /* 期望输出值 */
    g_current_pid.SumError = 0.0;  /* 积分值*/
    g_current_pid.Error = 0.0;   /* Error[1]*/
    g_current_pid.LastError = 0.0;  /* Error[-1]*/
    g_current_pid.PrevError = 0.0;  /* Error[-2]*/
    g_current_pid.Proportion = C_KP; /* 比例常数 Proportional Const */
    g_current_pid.Integral = C_KI;  /* 积分常数 Integral Const */
    g_current_pid.Derivative = C_KD; /* 微分常数 Derivative Const */
}

       该函数主要是将三环PID控制系统的目标值、期望输出值、累计偏差等清零，然后配置PID系数。

       接下来我们看积分限幅函数，其定义如下：

/**
 * @brief       积分限幅
 * @param       *PID：PID结构体变量地址
 * @param       max_limit：最大值
 * @param       min_limit：最小值
 * @retval      无
 */
void integral_limit( PID_TypeDef *PID , float max_limit, float min_limit )
{
    if (PID->SumError >= max_limit)  /* 超过限幅 */
    {
        PID->SumError = max_limit;   /* 限制积分 */
    }
    else if (PID->SumError <= min_limit) /* 超过限幅 */
    {
        PID->SumError = min_limit;
    }
}

       此函数可以对位置式PID的积分进行限幅，避免出现积分深度饱和的问题。大家在使用该函数之前，需要先调整好PID系数，再根据系统能达到的最大累计偏差来设置限幅。

       最后要介绍的是定时器的更新中断回调函数，它在dcmotor_time.c中实现，具体的定义如下：

/**
 * @brief       定时器更新中断回调函数
 * @param        htim:定时器句柄指针
 * @note        此函数会被定时器中断函数共同调用的
 * @retval      无
 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
     static uint8_t val = 0;

 /* 定时器3相关程序 */
     if (htim->Instance == TIM3)
     {
    /* 判断CR1的DIR位 */
        if(__HAL_TIM_IS_TIM_COUNTING_DOWN(&g_timx_encode_chy_handle))
        {
            g_timx_encode_count--;                /* DIR位为1，也就是递减计数 */
        }
        else
        {
            g_timx_encode_count++;                /* DIR位为0，也就是递增计数 */
        }
     }

 /* 定时器6相关程序 */
     else if (htim->Instance == TIM6)
     {
        int Encode_now = gtim_get_encode();    /* 获取编码器值，用于计算速度 */

        speed_computer(Encode_now, 5);        /* 5ms计算一次速度 */

        if (val % SMAPLSE_PID_SPEED == 0)        /* 进行一次pid计算 */
        {
            if (g_run_flag)                      /* 判断电机是否启动了 */
            {
    /* 获取当前编码器总计数值，用于位置闭环控制 */
                g_motor_data.location = (float)Encode_now;

                integral_limit(&g_location_pid , 1000 ,-1000); /*位置积分限幅 */
                integral_limit(&g_speed_pid , 200 ,-200);    /* 速度环积分限幅 */
                integral_limit(&g_current_pid , 150 ,-150); /* 电流环积分限幅 */

/* 设置闭环死区，避免小幅度位置抖动 */
                if((g_location_pid.Error <=20)&&(g_location_pid.Error >= -20))
                {
                    g_location_pid.Error = 0;  /* 偏差太小了，直接清零 */
                    g_location_pid.SumError = 0; /* 清除积分 */
                }

                g_motor_data.motor_pwm = increment_pid_ctrl(&g_location_pid,
g_motor_data.location);       /* 位置环PID控制（最外环）*/

                if (g_motor_data.motor_pwm >= 120) /* 限制外环输出（目标速度）*/
                {
                    g_motor_data.motor_pwm = 120;
                }
                else if (g_motor_data.motor_pwm <= -120)
                {
                    g_motor_data.motor_pwm = -120;
                }
                /* 设置目标速度，外环输出作为内环输入 */
                g_speed_pid.SetPoint = g_motor_data.motor_pwm;

                g_motor_data.motor_pwm = increment_pid_ctrl(&g_speed_pid,
g_motor_data.speed);          /* 速度环PID控制（次外环） */

                if ( g_motor_data.motor_pwm > 0) /* 判断速度环输出值是否为正数 */
                {
                    dcmotor_dir(0);              /* 输出为正数，设置电机正转 */
                }
                else
                {
  /* 输出取反 */
                    g_motor_data.motor_pwm = -g_motor_data.motor_pwm;
                    dcmotor_dir(1);               /* 设置电机反转 */
                }

                if (g_motor_data.motor_pwm >= 100) /* 限制外环输出（目标电流）*/
                {
                    g_motor_data.motor_pwm = 100;
                }
   /* 设置目标电流，外环输出作为内环输入 */
                g_current_pid.SetPoint = g_motor_data.motor_pwm;

                g_motor_data.motor_pwm = increment_pid_ctrl(&g_current_pid,
g_motor_data.current);  /* 电流环PID控制（内环）*/

                if (g_motor_data.motor_pwm >= 8200) /* 限制占空比 */
                {
                    g_motor_data.motor_pwm = 8200;
                }
                else if (g_motor_data.motor_pwm <= 0)  /* 滤掉无效输出 */
                {
                    g_motor_data.motor_pwm = 0;
                }

#if DEBUG_ENABLE  /* 发送基本参数*/

   /* 选择通道1，发送实际位置（波形显示）*/
                debug_send_wave_data( 1 ,g_motor_data.location);
   /* 选择通道2，发送目标位置（波形显示）*/
                debug_send_wave_data( 2 ,g_location_pid.SetPoint);
#endif
                dcmotor_speed(g_motor_data.motor_pwm); /* 设置占空比 */
            }
            val = 0;
        }
        val ++;
     }
}

       该函数我们只介绍定时器6相关的程序，进入更新中断回调函数后，所执行的代码逻辑如下：

       第一步，判断是不是定时器6的寄存器基地址，如果是则获取编码器的计数总值并存入变量Encode_now中，接着计算电机速度。

       第二步，每隔50ms进行一次PID计算，在计算PID之前，需要判断g_run_flag是否为1，如果是则说明电机已经启动，可以开始PID计算。

       第三步，把变量Encode_now的值存入g_motor_data.location这个成员中，然后对三环的积分进行限幅并设置闭环死区。当系统偏差值进入死区范围之内，我们直接让偏差等于0，并清除累计偏差，此时PID系统不再参与控制，这样可以避免小幅度偏差带来的位置抖动。

       第四步，进行位置环PID计算并限制其输出，然后将位置环的输出作为速度环的目标值；速度环PID计算完后，我们先判断其输出，如果输出是正数，则设置电机正转，如果输出是负数，则将输出取反，设置电机反转。因为电流环PID的目标值和输出都是正数，我们无法通过电流环的输出来确定电机的转向，所以这里需要通过速度环的输出来确定电机的转向，并保证电流环的目标值是正数。

       第五步，将速度环的输出作为电流环的目标值，然后进行电流环PID计算并限制其输出。

       第六步，发送实际位置、目标位置的波形数据到上位机，最后设置PWM的占空比，进而控制电机的位置。

       在main.c里面编写如下代码：

int main(void)
{
    uint8_t key;
    uint16_t t;
    uint8_t debug_cmd = 0;

    HAL_Init();                                 /* 初始化HAL库 */
    sys_stm32_clock_init(85, 2, 2, 4, 8);       /* 设置时钟,170Mhz */
    delay_init(170);                            /* 延时初始化 */
    usart_init(115200);                         /* 串口初始化为115200 */
    led_init();                                 /* 初始化LED */
    lcd_init();                                 /* 初始化LCD */
    key_init();                                 /* 初始化按键 */
pid_init();                                 /* 初始化PID参数 */
/* 170 000 000 / 1 = 170 000 000 170Mhz的计数频率，计数8500次为50us */
    atim_timx_cplm_pwm_init(8500 - 1, 0);
    dcmotor_init();                             /* 初始化电机 */
    gtim_timx_encoder_chy_init(0XFFFF - 1, 0);  /* 编码器定时器初始化，不分频 */
    btim_timx_int_init(1000 - 1 , 170 - 1);     /* 基本定时器初始化，1ms计数周期*/
    adc_nch_dma_init();                         /* 初始化ADC、DMA */

#if DEBUG_ENABLE                                /* 开启调试 */

    debug_init();                               /* 初始化调试 */
    debug_send_motorcode(DC_MOTOR);             /* 上传电机类型（直流有刷电机）*/
    debug_send_motorstate(IDLE_STATE);          /* 上传电机状态（空闲）*/

    /* 同步数据PID参数到上位机 ，无论同步哪一组数据，目标值地址只能是外环PID的 */
debug_send_initdata(TYPE_PID1, (float*)(&g_location_pid.SetPoint),
L_KP, L_KI, L_KD);       /* 位置环PID参数（PID1）*/
debug_send_initdata(TYPE_PID2, (float*)(&g_location_pid.SetPoint),
S_KP, S_KI, S_KD);       /* 速度环PID参数（PID2）*/
debug_send_initdata(TYPE_PID3, (float*)(&g_location_pid.SetPoint),
C_KP, C_KI, C_KD);       /* 电流环PID参数（PID3）*/

#endif

    lcd_show_string(10, 10, 200, 24, 24, "DcMotor Test", RED);
    lcd_show_string(10, 40, 200, 24, 24, "KEY0:Forward", RED);
    lcd_show_string(10, 70, 200, 24, 24, "KEY1:Backward", RED);
    lcd_show_string(10, 100, 200, 24, 24, "KEY2:Stop", RED);

    while (1)
    {
        key = key_scan(0);                                  /* 按键扫描 */
        if(key == KEY0_PRES)                                /* 当key0按下 */
        {
            g_run_flag = 1;                                 /* 标记电机启动 */
            dcmotor_start();                                /* 开启电机 */
            g_location_pid.SetPoint += 1320;

            if (g_location_pid.SetPoint >= 6600)
            {
                g_location_pid.SetPoint = 6600;
            }
#if DEBUG_ENABLE
            debug_send_motorstate(RUN_STATE);               /* 上传电机状态*/
#endif
        }

        else if(key == KEY1_PRES)                           /* 当key1按下 */
        {
            g_run_flag = 1;                                 /* 标记电机启动 */
            dcmotor_start();                                /* 开启电机 */
            g_location_pid.SetPoint -= 1320;                /* 反转一圈 */

            if (g_location_pid.SetPoint <= -6600)
            {
                g_location_pid.SetPoint = -6600;
            }
#if DEBUG_ENABLE
            debug_send_motorstate(RUN_STATE);               /* 上传电机状态*/
#endif
        }

        else if(key == KEY2_PRES)                           /* 当key2按下 */
        {
            g_location_pid.SetPoint = 0;                    /* 恢复初始位置 */
        }

#if DEBUG_ENABLE

        /* 接收PID助手设置的PID参数 */
        debug_receive_pid(TYPE_PID1,(float*)&g_location_pid.Proportion,
(float*)&g_location_pid.Integral,(float*)&g_location_pid.Derivative);

        debug_receive_pid(TYPE_PID2,(float*)&g_speed_pid.Proportion,
(float*)&g_speed_pid.Integral,(float*)&g_speed_pid.Derivative);

        debug_receive_pid(TYPE_PID3,(float*)&g_current_pid.Proportion,
(float*)&g_current_pid.Integral,(float*)&g_current_pid.Derivative);

        debug_set_point_range(6600, -6600, 6600);        /* 设置目标调节范围 */

        debug_cmd = debug_receive_ctrl_code();             /* 读取上位机指令 */

        if (debug_cmd == HALT_CODE)                       /* 电机停机 */
        {
            g_location_pid.SetPoint = 0;                 /* 恢复初始位置 */
        }
        else if (debug_cmd == RUN_CODE)                   /* 电机运行 */
        {
            g_run_flag = 1;                             /* 标记电机启动 */
            dcmotor_start();                              /* 开启电机 */
            g_location_pid.SetPoint = 1320;             /* 设置目标位置 */
            debug_send_motorstate(RUN_STATE);             /* 上传电机状态 */
        }
#endif
        t++;
        if(t % 20 == 0)
        {
            lcd_dis();
            LED0_TOGGLE();                     /* LED0(红灯) 翻转 */
#if DEBUG_ENABLE
            debug_send_speed(g_motor_data.speed);      /* 发送速度 */
            g_debug.encode_p = g_motor_data.location;  /* 传入编码器当前总计数值*/
            debug_upload_data(&g_debug, TYPE_HAL_ENC); /* 发送编码器当前总计数值*/
#endif
        }
        delay_ms(10);
    }
}

       main.c的代码逻辑如下：

       第一步，初始化相关的外设，例如定时器、串口以及ADC等。

       第二步，初始化PID参数、上位机调试，它们分别调用的是pid_init和debug_init函数。

       第三步，同步电机的状态（空闲）、类型（直流有刷电机）、PID参数到上位机。需要注意的是，在多环控制中，只有最外环的目标值可以手动设置，因此，无论同步哪一组PID参数，目标值地址只能是最外环PID的（本实验最外环为位置环）。

       第四步，在while循环里面检测按键是否按下，如果key0按下，则目标位置增加1320，也就是目标计数值增加1320，根据公式：电机旋转圈数 = 目标计数值变化量 / 44 / 30，电机将会正转一圈；如果key1按下，则目标位置减小1320，电机将会反转一圈，然后上传电机状态（运行）；如果key2按下，电机将回到初始位置。

       第五步，接收上位机下发的PID参数、设置目标位置的调节范围。

       第六步，调用debug_receive_ctrl_code函数，接收上位机下发的命令。如果上位机的命令为HALT_CODE（停机），则让电机回到初始位置；如果上位机的命令是RUN_CODE，则开启电机，设置目标位置为1320，上传电机状态（运行）到上位机。

       第七步，每隔200ms更新一次数据到屏幕，然后调用debug_upload_data函数发送编码器位置值（计数总值）到上位机。

       注意：我们可以通过串口来打印系统各环的累计偏差，以此确定各个环的积分限幅范围，但切记不能用串口1打印，否则可能会影响PID数据。

       根据经验，在只有电流环或者速度环组成的系统中，限幅的范围需要比累计偏差的最大值稍大一点，否则系统可能存在静态误差；在纯位置环或者最外环是位置环的系统中，限幅的范围可以比累计偏差最大值要小，大家可以去实际感受一下。需要注意的是，不同的PID系数对累计偏差的影响可能很大，因此，我们在重新调整PID系数之后，需要查看积分限幅范围是否合理。

        13.4 下载验证

       下载代码后，可以看到LED0在闪烁，说明程序已经正常在跑了，LCD上显示按键功能、占空比、位置、速度以及电流信息，当我们按下KEY0，目标位置将增大，电机正转；按下KEY1，目标位置将减小，电机反转；按下KEY2，电机将回到初始位置。我们再打开PID调试助手，选择对应的串口端口，我这边是COM7，接着选择通道1和2，点击“开始”按钮，即可开始显示波形，如下图13.4.1所示：

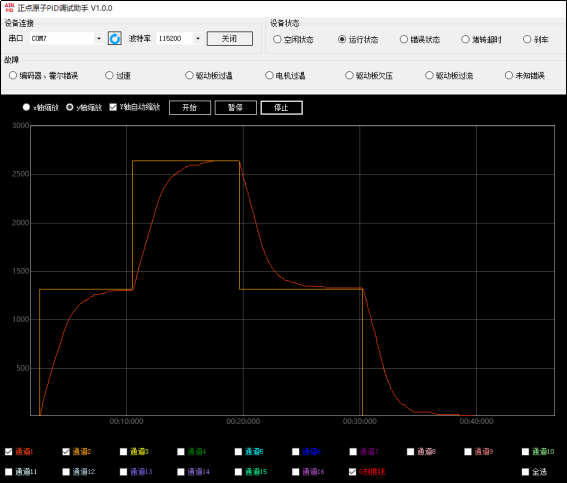

图13.4.1 三环PID控制波形

       图13.4.1中，橙线代表目标位置，红线代表实际位置，当我们按下KEY0，目标位置增大，橙线先发生变化，而红线（实际位置）会逐渐靠近橙线（目标位置）；按下KEY1，目标速度将减小，曲线的变化同理；按下KEY2，电机将回到初始位置，目标位置将为0。

       注意：1、本实验需要使用USB数据线连接开发板的串口1到电脑，并启动电机之后才会有波形变化；2、如果发现波形不对，请检查电机的M+和M-接线；3、PID系数并不是通用的，如果PID曲线不理想，大家需要根据自己的实际系统去调节。
