《DMG474电机控制专题教程V1.1 》第11章 直流有刷电机电流环控制实现

原创 嵌入式/内核开发 作者：正点原子 时间：2026-04-14 09:38:10 0 删除 编辑

第11章 直流有刷电机电流环控制实现


       本章我们主要来学习直流有刷电机电流环PID控制的原理，并实现电流环PID控制的实验。

       本章分为如下几个小节：

       11.1 电流环PID控制原理

       11.2 硬件设计

       11.3 程序设计

       11.4 下载验证


        11.1 电流环PID控制原理

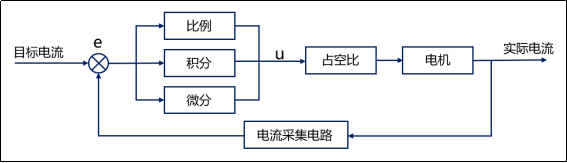

       电流环PID控制的原理非常简单，我们只需要把PID控制流程中的控制对象换成电机电流即可，如图11.1.1所示：


图11.1.1电流环PID控制流程


       图11.1.1中，我们先设置目标电流，系统会计算出偏差e，然后将偏差输入到PID控制的三个环节中，PID计算后的输出值用于控制PWM的占空比，进而控制电机的电流。


        11.2 硬件设计


       1. 例程功能

       1、本实验以电机开发板的直流有刷电机驱动接口1为例，基于电压温度电流采集实验，加入电流环PID控制算法，对电机的电流进行闭环控制。

       2、当按键0按下，就增大目标电流值；当按键1按下，就减小目标电流值，目标电流的大小决定电机的速度。按下按键2则马上停止电机。

       3、屏幕显示按键功能、占空比、目标电流以及实际电流。

       4、串口1和上位机进行数据通信。

       5、LED0闪烁指示程序运行。


       2. 硬件资源

       1）LED灯

              LED0 – PE0

       2）独立按键

              KEY0 – PE12

              KEY1 – PE13

              KEY2 – PE14

       3）定时器1、3、6

              TIM1正常输出通道 PA8

              TIM1互补输出通道 PB13

       4）SD（刹车）信号输出 PC13

       5）ADC1

              ADC1通道7  PC1（电流）

       6）串口1

              USART1_TX  PB6（发送）

              USART1_RX  PB7（接收）


       3. 原理图

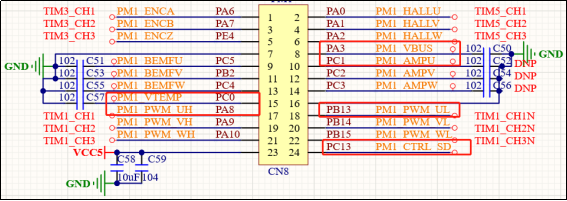

图11.2.1 直流有刷电机接口1原理图


       图11.2.1就是我们DMG474电机开发板的直流有刷电机接口1原理图，本实验我们只需要用到了PM1_PWM_UH（PA8）、PM1_PWM_UL（PB13）、PM1_CTRL_SD（PC13）和PM1_AMPU（PC1）这4个引脚，其中PA8和PB13用于输出所需的PWM控制信号，PC13用于输出刹车信号，PC1用于检测电流采集电路对应的输出电压。

       本实验的硬件接线部分和编码器测速实验一模一样，这里就不再赘述，大家可以回顾编码器测速实验的内容。


        11.3 程序设计

       本实验所用到的基础驱动、电流采集的代码在前面实验都有介绍过了。我们在程序解析中只讲解电流环PID控制相关的函数，下面介绍一下电流环PID控制的配置步骤。


       电流环PID控制的配置步骤

       1）配置相关定时器、ADC

       配置基础驱动相关的定时器以及电流采集相关的ADC。

       2）初始化串口1

       初始化串口1，开启串口接收中断，串口1在PID控制代码中用于上位机通信。

       注意：在PID控制的代码中，串口1仅用于PID数据上传，尽量不要输出其他信息，否则有可能影响PID数据。

       3）定义PID参数结构体变量

       为了方便管理PID相关的控制量，我们需要定义一个PID参数结构体变量，方法如下：

PID_TypeDef  g_current_pid;        /* 电流环PID参数结构体 */

       4）初始化PID参数

       把PID控制系统的期望输出值、累计偏差等清零，然后配置目标电流初始值和PID系数。

       5）初始化上位机调试

       调用debug_init函数初始化所需内存，为上位机的调试做准备。

       6）编写中断服务函数

       在定时器6的更新中断回调函数里面进行电流环PID计算，计算后的结果用于控制PWM的占空比。


       11.3.1 程序流程图


图11.3.1.1 电流环PID控制程序流程图



       11.3.2 程序解析

       这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。关于基础驱动、电流采集以及上位机协议的代码，这里不再赘述，大家可以回顾相应的章节。首先我们看电流环PID控制的相关源码，其包括两个文件：pid.c和pid.h。

       首先看pid.h头文件的几个宏定义：

/* PID相关参数 */

#define  INCR_LOCT_SELECT  0          /* 0：位置式，1：增量式 */

#if INCR_LOCT_SELECT

/* 增量式PID参数相关宏 */
#define  KP      0.0f                  /* P参数*/
#define  KI      6.0f                  /* I参数*/
#define  KD      4.0f                  /* D参数*/
#define  SMAPLSE_PID_SPEED  50   /* 采样周期 单位ms*/

#else

/* 位置式PID参数相关宏 */
#define  KP      10.0f                 /* P参数*/
#define  KI      7.0f                  /* I参数*/
#define  KD      2.0f                  /* D参数*/
#define  SMAPLSE_PID_SPEED  50   /* 采样周期 单位ms*/

#endif

/*PID结构体*/
typedef struct
{
    __IO float  SetPoint;              /* 设定目标 */
    __IO float  ActualValue;   /* 期望输出值 */
    __IO float  SumError;              /* 误差累计 */
    __IO float  Proportion;    /* 比例常数 P */
    __IO float  Integral;              /* 积分常数 I */
    __IO float  Derivative;    /* 微分常数 D */
    __IO float  Error;     /* Error[1] */
    __IO float  LastError;    /* Error[-1] */
    __IO float  PrevError;    /* Error[-2] */
} PID_TypeDef;

extern PID_TypeDef  g_current_pid;   /* 电流环PID参数结构体 */

       可以把上面的宏定义分成两部分，第一部分是PID计算方式以及PID系数的宏定义，我们可以通过改变INCR_LOCT_SELECT这个宏的值来选择相应的PID计算方式，第二部分则是PID参数相关的结构体，这个结构体用于管理PID控制所需要的控制量，本实验中我们定义了电流环PID参数的结构体变量g_ current _pid。

       下面看pid.c的程序，这里我们只介绍PID初始化函数，关于PID闭环控制的函数介绍请回顾8.3章节，PID初始化函数定义如下：

/**
 * @brief       pid初始化
 * @param       无
 * @retval      无
 */
void pid_init(void)
{
    g_ current _pid.SetPoint = 40;  /* 设定目标值 */
    g_ current _pid.ActualValue = 0.0; /* 期望输出值 */
    g_ current _pid.SumError = 0.0;  /* 积分值 */
    g_ current _pid.Error = 0.0;  /* Error[1] */
    g_ current _pid.LastError = 0.0; /* Error[-1] */
    g_ current _pid.PrevError = 0.0; /* Error[-2] */
    g_ current _pid.Proportion = KP; /* 比例常数 Proportional Const */
    g_ current _pid.Integral = KI;  /* 积分常数 Integral Const */
    g_ current _pid.Derivative = KD; /* 微分常数 Derivative Const */
}

       该函数主要是将PID控制系统的期望输出值、累计偏差等清零，然后配置初始目标电流以及PID系数。这里配置初始目标电流为40mA，是因为电机启动时所需的电流较大，太小的电流无法正常启动电机。

       接下来看电流采集相关的源码，我们只介绍滤波算法的内容，该算法在adc.c的ADC采集中断回调函数中实现，具体定义如下：

/**
 * @brief       ADC采集中断回调函数
 * @param       无
 * @retval      无
 */
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{
    float temp_c = 0.0;
    static float add_adc = 0;
    static float init_adc_value = 0;
    static uint8_t adc_count1 = 0, adc_count2 = 0;

    if ( hadc->Instance == ADC_ADCX )        /* 判断是不是ADC1 */
    {
        adc_count1++;
        HAL_ADC_Stop_DMA(&g_adc_nch_dma_handle);     /* 关闭DMA转换 */

        calc_adc_val(g_adc_val);      /* 计算ADC的平均值 */
        add_adc += g_adc_val[2];   /* 取出电流通道对应的ADC值进行累计 */

        if (adc_count1 >= 15)          /* 累计15次 */
        {
            add_adc = (float)(add_adc / adc_count1); /* 取平均值 */

            if (adc_count2 <= 16)  /* 采集16次ADC平均值计算参考电压的ADC值 */
            {
                adc_count2++;
                init_adc_value += add_adc;       /* 对平均值累计求和 */

                if (adc_count2 == 16)     /* 平均值累计16次 */
                {
                    adc_count2 = 17;     /* 不再进入 */
                    init_adc_value = (init_adc_value / 16.0f);
                }
            }
            if (adc_count2 >= 17)  /* 采集完参考ADC值后，采集电流通道当前ADC值 */
            {
                temp_c = (add_adc - init_adc_value) * ADC2CURT; /* 计算电流 */

                g_motor_data.current = (float)((g_motor_data.current *
(float)0.60) + ((float)0.40 * temp_c)); /* 一阶低通滤波 */

                if (g_motor_data.current <= 20)   /* 过滤掉微弱浮动电流 */
                {
                    g_motor_data.current = 0.0;
                }
            }
            add_adc = 0;
            adc_count1 = 0;
        }
        HAL_ADC_Start_DMA(&g_adc_nch_dma_handle, (uint32_t *)&g_adc_value,
(uint32_t)(ADC_SUM));        /* 启动DMA转换 */
    }
}

       进入ADC采集中断回调函数后，所执行的代码逻辑如下：

       第一步，判断是不是ADC1的寄存器基地址，如果是则让变量adc_count1自增1，然后关闭DMA传输，计算电流采集通道对应的ADC平均值，最后把平均值累计到变量add_adc中（第一次滤波）。

       第二步，当变量adc_count1自增到15时，变量add_adc已经累计15次ADC平均值，此时再次计算ADC平均值并返回到变量add_adc中（第二次滤波）。

       第三步，当变量adc_count2小于等于16时，不断地累计变量add_adc的值，存入到变量init_adc_value中，然后再次计算ADC平均值并返回变量init_adc_value中（第三次滤波），该变量存储的是参考电压对应的ADC值，后续将用于电流的计算。

       第四步，当变量adc_count2大于等于17时，根据公式计算电流值并存入变量temp_c中，接着进行一阶低通滤波，过滤掉微弱的浮动电流，最后再启动DMA转换。

       注意：电流的滤波对于PID系统的控制至关重要，如果电流环的PID曲线出现了严重的振荡，通过调整PID系数已经无法优化，此时可以适当地调整滤波的次数，在系统的响应速度和稳定性之间寻求平衡点。

       最后要介绍的是定时器的更新中断回调函数，它在dcmotor_time.c中实现，具体的定义如下：

/**
 * @brief       定时器更新中断回调函数
 * @param        htim:定时器句柄指针
 * @note        此函数会被定时器中断函数共同调用的
 * @retval      无
 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
     int32_t motor_pwm_temp = 0;
     static uint8_t val = 0;

/* 定时器3相关程序 */
     if (htim->Instance == TIM3)
     {
    /* 判断CR1的DIR位 */
        if(__HAL_TIM_IS_TIM_COUNTING_DOWN(&g_timx_encode_chy_handle))
        {
            g_timx_encode_count--;              /* DIR位为1，也就是递减计数 */
        }
        else
        {
            g_timx_encode_count++;               /* DIR位为0，也就是递增计数 */
        }
     }

/* 定时器6相关程序 */
     else if (htim->Instance == TIM6)
     {
        int Encode_now = gtim_get_encode();       /* 获取编码器值，用于计算速度 */

        speed_computer(Encode_now, 5);             /* 5ms计算一次速度 */

        if (val % SMAPLSE_PID_SPEED == 0)         /* 进行一次pid计算 */
        {
            if (g_run_flag)                     /* 判断电机是否启动了*/
            {
                /* 电流环PID计算，输出比较值（占空比）*/
                motor_pwm_temp = increment_pid_ctrl(&g_current_pid,
g_motor_data.current);
   /* 进行一阶低通滤波 */
                g_motor_data.motor_pwm = (int32_t)((g_motor_data.motor_pwm *
0.5) + (motor_pwm_temp * 0.5));

                if (g_motor_data.motor_pwm >= 8200)    /* 限制占空比 */
                {
                    g_motor_data.motor_pwm = 8200;
                }
                else if (g_motor_data.motor_pwm <= 0)
                {
                    g_motor_data.motor_pwm = 0;
                }
#if DEBUG_ENABLE            /* 发送基本参数*/
    /* 选择通道1，发送实际电流（波形显示）*/
                debug_send_wave_data( 1 ,g_motor_data.current);
    /* 选择通道2，发送目标电流（波形显示）*/
                debug_send_wave_data( 2 ,g_current_pid.SetPoint);
    /* 选择通道3，发送占空比（波形显示）*/
                debug_send_wave_data( 3 ,g_motor_data.motor_pwm * 100 / 8400 );
#endif
                motor_pwm_set(g_motor_data.motor_pwm); /* 设置占空比 */
            }
            val = 0;
        }
        val ++;
     }
}

       该函数我们只介绍定时器6相关的程序，进入更新中断回调函数后，所执行的代码逻辑如下：

       第一步，判断是不是定时器6的寄存器基地址，如果是则获取编码器的计数总值，然后每隔5ms计算一次电机速度。

       第二步，每隔50ms进行一次PID计算，在计算PID之前，需要判断g_run_flag是否为1，如果是则说明电机已经启动，可以开始PID计算。

       第三步，进行电流环PID计算，返回的输出存放在motor_pwm_temp 这个变量中；接着进行一阶低通滤波，返回的输出存放在g_motor_data.motor_pwm这个成员中，该成员用于设置PWM的占空比，除此之外，我们还需要对返回的输出进行限制，这一点非常重要。

       第四步，发送实际电流、目标电流以及占空比的波形数据到上位机，最后设置PWM的占空比，进而控制电机的电流。

       在main.c里面编写如下代码：

int main(void)
{
    uint8_t key;
    uint16_t t;
    uint8_t debug_cmd = 0;

    HAL_Init();                                 /* 初始化HAL库 */
    sys_stm32_clock_init(85, 2, 2, 4, 8);       /* 设置时钟,170Mhz */
    delay_init(170);                            /* 延时初始化 */
    usart_init(115200);                         /* 串口初始化为115200 */
    led_init();                                 /* 初始化LED */
    lcd_init();                                 /* 初始化LCD */
    key_init();                                 /* 初始化按键 */
pid_init();                                 /* 初始化PID参数 */
/* 170 000 000 / 1 = 170 000 000 170Mhz的计数频率，计数8500次为50us */
    atim_timx_cplm_pwm_init(8500 - 1, 0);
    dcmotor_init();                             /* 初始化电机 */
    gtim_timx_encoder_chy_init(0XFFFF - 1, 0);  /* 编码器定时器初始化，不分频 */
    btim_timx_int_init(1000 - 1 , 170 - 1);     /* 基本定时器初始化，1ms计数周期*/
    adc_nch_dma_init();                         /* 初始化ADC、DMA */

#if DEBUG_ENABLE                                /* 开启调试 */

    debug_init();                               /* 初始化调试 */
    debug_send_motorcode(DC_MOTOR);             /* 上传电机类型（直流有刷电机） */
    debug_send_motorstate(IDLE_STATE);          /* 上传电机状态（空闲） */

    /* 同步数据（选择第1组PID,目标电流地址,P,I,D参数）到上位机 */
debug_send_initdata(TYPE_PID1, (float *)(&g_current_pid.SetPoint), KP, KI,
KD);

#endif

    lcd_show_string(10, 10, 200, 24, 24, "DcMotor Test", RED);
    lcd_show_string(10, 40, 200, 24, 24, "KEY0:Forward", RED);
    lcd_show_string(10, 70, 200, 24, 24, "KEY1:Backward", RED);
    lcd_show_string(10, 100, 200, 24, 24, "KEY2:Stop", RED);

    while (1)
    {
        key = key_scan(0);                    /* 按键扫描 */

        if(key == KEY0_PRES)                /* 当key0按下 */
        {
            g_run_flag = 1;                 /* 标记电机启动 */
            dcmotor_start();                 /* 启动电机 */
            g_current_pid.SetPoint += 20;

            if (g_current_pid.SetPoint >= 120) /* 限制电流：120mA */
            {
                g_current_pid.SetPoint = 120;
            }
#if DEBUG_ENABLE
            debug_send_motorstate(RUN_STATE); /* 上传电机状态（运行） */
#endif
        }

        else if(key == KEY1_PRES)           /* 当key1按下 */
        {
            g_current_pid.SetPoint -= 20;

            if (g_current_pid.SetPoint < 60)  /* 目标电流小于60mA */
            {
                dcmotor_stop();              /* 停止电机 */
                pid_init();                  /* 重置pid参数 */
                g_run_flag = 0;              /* 标记电机停止 */
                g_motor_data.motor_pwm = 0;
                motor_pwm_set(g_motor_data.motor_pwm); /* 设置电机转向、速度 */
#if DEBUG_ENABLE
                debug_send_motorstate(BREAKED_STATE);  /* 上传电机状态（刹车） */
                debug_send_initdata(TYPE_PID1, (float*)
(&g_current_pid.SetPoint), KP, KI, KD);
#endif
            }
        }

        else if(key == KEY2_PRES)                   /* 当key2按下 */
        {
            dcmotor_stop();                        /* 停止电机 */
            pid_init();                              /* 重置pid参数 */
            g_run_flag = 0;                         /* 标记电机停止 */
            g_motor_data.motor_pwm = 0;
            motor_pwm_set(g_motor_data.motor_pwm);    /* 设置电机转向、速度 */
#if DEBUG_ENABLE
            debug_send_motorstate(BREAKED_STATE);   /* 上传电机状态（刹车）*/
            debug_send_initdata(TYPE_PID1, (float *)(&g_current_pid.SetPoint),
KP, KI, KD);
#endif
        }

#if DEBUG_ENABLE

        /* 查询接收PID助手的PID参数 */
        debug_receive_pid(TYPE_PID1, (float*)&g_current_pid.Proportion,
(float*)&g_current_pid.Integral, (float*)&g_current_pid.Derivative);

        debug_set_point_range(120, 0, 120);            /* 设置目标调节范围 */

        debug_cmd = debug_receive_ctrl_code();         /* 读取上位机指令 */

        if (debug_cmd == BREAKED)                     /* 电机刹车 */
        {
            dcmotor_stop();                         /* 停止电机 */
            pid_init();                               /* 重置pid参数 */
            g_run_flag = 0;                           /* 标记电机停止 */
            g_motor_data.motor_pwm = 0;
            motor_pwm_set(g_motor_data.motor_pwm);     /* 设置电机转向、速度 */
            debug_send_motorstate(BREAKED_STATE);    /* 上传电机状态（刹车） */
            debug_send_initdata(TYPE_PID1, (float*)(&g_current_pid.SetPoint),
KP, KI, KD);
        }
        else if (debug_cmd == RUN_CODE)               /* 电机运行 */
        {
            dcmotor_start();                        /* 启动电机 */
            g_current_pid.SetPoint = 60;              /* 目标电流：60mA */
            g_run_flag = 1;                           /* 标记电机启动 */
            debug_send_motorstate(RUN_STATE);         /* 上传电机状态（运行） */
        }
#endif
        t++;
        if(t % 20 == 0)
        {
            lcd_dis();                                 /* 显示数据 */
            LED0_TOGGLE();                             /* LED0(红灯) 翻转 */

#if DEBUG_ENABLE
            debug_send_current(g_motor_data.current * 0.001f, 0, 0);
            debug_send_speed(g_motor_data.speed);    /* 发送速度 */
#endif
        }
        delay_ms(10);
    }
}

       main.c的代码逻辑如下：

       第一步，初始化相关的外设，例如定时器、串口以及ADC等。

       第二步，初始化PID参数、上位机调试，它们分别调用的是pid_init和debug_init函数。

       第三步，上传电机的状态（空闲）、类型（直流有刷电机）、PID参数到上位机，它们分别调用的是debug_send_motorcode、debug_send_motorstate以及debug_send_initdata函数。

       第四步，在while循环里面检测按键是否按下，如果key0按下，则目标电流增加20，上传电机状态（运行）；如果key1按下，则目标电流减小20，上传电机状态（运行）；当目标电流小于60mA或者key2按下时，停止电机，重置PID参数，并重新上传电机状态（刹车）以及PID参数到上位机。

       第五步，接收上位机下发的PID参数、设置目标电流的调节范围，它们分别调用的是debug_receive_pid以及debug_set_point_range函数。我们这里重点介绍一下后者，debug_set_point_range函数的第一、二个入口参数分别传入目标电流的最大值、最小值，第三个入口参数传入的是电机电流的最大突变值。

       第六步，调用debug_receive_ctrl_code函数，接收上位机下发的命令。如果上位机的命令为BREAKED（刹车），则停止电机，重置PID参数，并重新上传电机状态（刹车）以及PID参数到上位机；如果上位机的命令是RUN_CODE，则开启电机，设置目标电流为60mA，上传电机状态（运行）到上位机。

       第七步，每隔200ms更新一次数据到屏幕，发送实际速度、实际电流值到上位机。


        11.4 下载验证

       下载代码后，可以看到LED0在闪烁，说明程序已经正常在跑了，LCD上显示按键功能、占空比以及电机电流信息，当我们按下KEY0，目标电流将增大；按下KEY1，目标电流将减小；按下KEY2，电机将停止。我们再打开PID调试助手，选择对应的串口端口，我这边是COM7，接着选择通道1和2，点击“开始”按钮，即可开始显示波形，如下图11.4.1所示：


图11.4.1 电流环PID控制波形


       图11.4.1中，橙线代表目标电流，红线代表实际电流，当我们按下KEY0，目标电流增大，橙线先发生变化，而红线（实际电流）会逐渐靠近橙线（目标电流）；按下KEY1，目标电流将减小，曲线的变化同理；按下KEY2，电机将停止。

       注意：1、电流环的波形存在小幅振荡属于正常现象，如果希望波形更稳定，可以适当地调整PID系数以及增大滤波次数；2、滤波次数越多则系统的响应越慢，大家需要在系统的响应速度和稳定性之间寻找平衡点；3、开发板上电或者复位之后，需要等待电流稳定（大约3s）再启动电机；4、PID系数并不是通用的，如果PID曲线不理想，大家需要根据自己的实际系统去调节。


来自 “ ITPUB博客 ” ，链接：https://blog.itpub.net/70040860/viewspace-3115976/ ，如需转载，请注明出处，否则将追究法律责任。

0
0
上一篇： 《DMG474电机控制专题教程V1.1 》第10章 直流有刷电机速度环控制实现
下一篇： 《DMG474电机控制专题教程V1.1 》第12章 直流有刷电机位置环控制实现
请登录后发表评论 登录
全部评论
正点原子

注册时间：2024-08-30

  • 博文量
    588
  • 访问量
    763884

最新文章

支持我们 作者招募 用户协议 FAQ Contact Us

北京盛拓优讯信息技术有限公司. 版权所有  京ICP备16024965号-8 北京市公安局海淀分局网监中心备案编号：11010802021510 niuxiaotong@pcpop.com 17352615567 未成年人举报专区

广播电视节目制作经营许可证(京) 字第1234号 中国互联网协会会员

违法和不良信息举报电话:18101376593
