ATK-MB016 模块使用说明

        1，硬件连接

       这里以正点原子M48Z-M3最小系统板STM32F103版为例，给大家介绍一下模块和板卡的连接方法。其它板卡与模块的硬件连接方法，请大家在“ATK-MB016 温湿度传感器模块\3，程序源码\相应板卡例程文件夹\readme.txt”路径下查看。

       ATK-MB016温湿度传感器模块可通过杜邦线与正点原子M48Z-M3最小系统板STM32F103版进行连接，具体的连接关系，如下表所示：

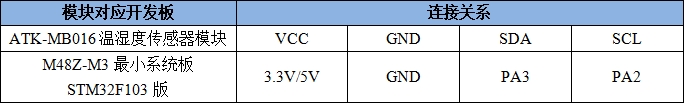

表1.1温湿度传感器模块与M48Z-M3最小系统板STM32F103版连接关系

        2，实验功能

       2.1温湿度传感器模块测试实验

       2.1.1 功能说明

       在本实验中，串口会打印ATK-MB016温湿度传感器模块检测到的环境温度值和湿度值。需要查看这部分实验信息的用户，可用杜邦线将最小系统板STM32F103的PA9引脚和GND连接至外部的USB转串口设备，这样就可以通过XCOM上位机查看串口打印的信息了。

       开发板的LED0闪烁，提示程序运行。

       2.1.2 源码解读

       打开本实验的工程文件夹，能够在./Drivers/BSP目录下看到ATK_AHT20文件夹和IIC文件夹，其中ATK_AHT20文件夹中包含了ATK-MB016温湿度传感器模块的驱动文件，IIC文件夹中包含了IIC的驱动文件，如下图所示：

图2.1.2.1 ATK-MB016温湿度传感器模块驱动代码

图2.1.2.2 IIC驱动代码

       2.1.2.1 ATK-MB016温湿度传感器模块驱动

       下面简要介绍atk_aht20.c中两个重要的API函数。

       1. 函数atk_aht20_init()

       该函数用于初始化ATK-MB016温湿度传感器模块，具体代码如下所示：

/**
 * @brief       初始化AHT20传感器
 * @param       无
 * @retval      初始化结果，0：成功，1：失败
 */
uint8_t atk_aht20_init(void)
{
    uint8_t command[2] = {0x08, 0x00};

    iic_init();                                   /* 初始化IIC接口 */
    delay_ms(40);                                    /* 延时40ms，等硬件稳定 */
    atk_aht20_write_nbytes(INIT, command, 2);   /* 发送初始化指令 */
    delay_ms(500);                                   /* 延时500ms，等硬件稳定 */
    return atk_aht20_check();                     /* 检测AHT20的状态 */
}

       atk_aht20_init()函数并不复杂，在该函数中，先初始化IIC接口，然后延时40ms，等待硬件稳定，接着发送初始化AHT20的指令并延时500ms，最后检测AHT20的状态，如果状态正常则返回0，异常则返回1。

       2. 函数atk_aht20_read_data()

       该函数用于获取温度值和湿度值，具体代码如下所示：

/**
 * @brief       读取AHT20的温度和湿度数据
 * @param       *temp: 温度值指针
 * @param       *humi: 湿度值指针
 * @retval      无
 */
void atk_aht20_read_data(float *temp, float *humi)
{
    uint32_t humi_data = 0, temp_data = 0;
    uint8_t raw_data[10];
    uint8_t command[2] = {0x33, 0x00};

    atk_aht20_write_nbytes(START_TEST, command, 2);  /* 发送测量指令 */
    delay_ms(80);                                            /* 等待80ms */

    atk_aht20_read_nbytes(raw_data, 7);                   /* 获取原始数据 */

    if((raw_data[0] & 0x80) == 0x00)
    {
        humi_data = 0;                                       /* 变量清零 */
/* 取出第一个字节湿度数据，即[19:12]位 */
        humi_data = (humi_data | raw_data[1]) << 8;
        /* 取出第二个字节湿度数据，即[11:4]位 */
        humi_data = (humi_data | raw_data[2]) << 8;
        /* 取出第三个字节湿度数据，即[3:0]位 */
        humi_data = (humi_data | raw_data[3]);

        /* 湿度有效数据共有20位，第三个字节数据只有高4位有效，
因此需要右移4位，才能得到有效数据 */
        humi_data = humi_data >> 4;
        *humi = (float)humi_data * 100 /1024 /1024;   /* 计算湿度值 */

        temp_data = 0;                                       /* 变量清零 */
        /* 取出第一个字节温度数据，即[19:16]位 */
        temp_data = (temp_data | raw_data[3]) << 8;
        /* 取出第二个字节温度数据，即[15:8]位 */
        temp_data = (temp_data | raw_data[4]) << 8;
        /* 取出第三个字节温度数据，即[7:0]位 */
        temp_data = (temp_data | raw_data[5]);

        /* 温度有效数据共有20位，第一个字节数据只有低4位有效，
因此需要右移4位，才能得到有效数据 */
        temp_data = temp_data & 0xfffff;
        *temp = (float)temp_data * 200 / 1024 /1024 - 50;  /* 计算温度值 */
    }
}

       上述函数用于获取AHT20检测到的环境温度值和湿度值，在该函数中，先向AHT20发送测试指令，然后延时80ms，开始读取原始数据，存放到raw_data数组中，最后根据AHT20的通信协议时序与命令格式解析出温度值和湿度值，并存入对应的变量地址中。

       注意：AHT20的通信协议时序与命令格式详见“ATK-MB016 温湿度传感器模块\ 4，参考资料\ AHT20说明书.pdf”第5.1章节。

       2.1.2.2 IIC驱动

       在图2.1.2.2中，myiic.c和myiic.h为IIC驱动文件，里面实现了IIC引脚的初始化、IIC协议相关的系列函数。关于IIC的驱动介绍，请查看正点原子各个开发板对应的开发指南中IIC章节。

       2.1.2.3 实验测试代码

       实验的测试代码在demo.c文件中，该文件在工程根目录下的 User文件夹。测试代码的入口函数为demo_run()，具体的代码，如下所示：

/**
 * @brief       例程演示入口函数
 * @param       无
 * @retval      无
 */
void demo_run(void)
{
    float temperature;
    float humidity;

    while(atk_aht20_init())
    {
        printf("ATH20传感器初始化失败\r\n");
        delay_ms(1000);
    }

    while (1)
    {
        atk_aht20_read_data(&temperature, &humidity); /* 读取ATH20传感器数据 */

        printf("温度: %.2f℃\r\n", temperature);         /* 计算得到湿度值 */
        printf("湿度: %.2f%%\r\n", humidity);            /* 计算得到温度值 */
        printf("\r\n");

        delay_ms(1000);
    }
}

       从上面代码可以看出，整个测试代码的逻辑相对简单。初始化温湿度传感器模块后，在while循环中调用相关函数获取温湿度值，并通过串口打印，LED0闪烁表示程序正常运行。

       2.1.3 实验现象

       将ATK-MB016温湿度传感器模块按照第一节“硬件连接”中介绍的连接方式与开发板连接，并将实验代码编译烧录至开发板中。本实验使用串口输出调试信息，因此需将开发板的PA9连接至DAP虚拟串口（或USB转TTL模块）的RX引脚。完成连接后，可通过串口调试助手XCOM查看实验信息输出，如下图所示：

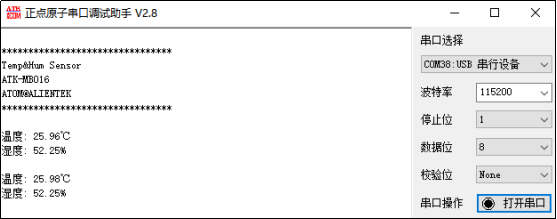

图2.1.3.1串口调试助手显示内容

       注：其它现象请看2.1.1功能说明。
