ATK-MB016 模块用户手册

1，特性参数

ATK-MB016温湿度传感器模块是正点原子推出的一款宽测量范围、高稳定性温湿度测量模块，设计紧凑美观。该模块使用IIC通信接口，并配有指示灯，便于直观显示模块供电状态。

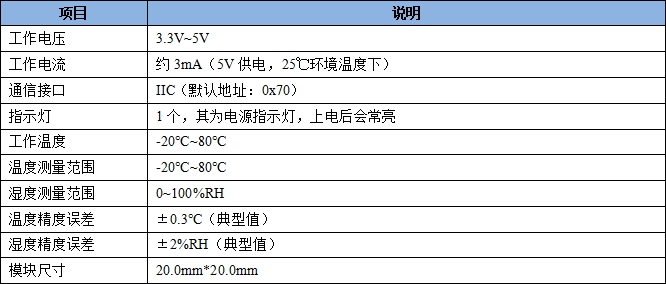

ATK-MB016温湿度传感器模块的基本参数，如下表所示：

表1.1 ATK-MB016温湿度传感器模块基本参数

2，使用说明

ATK-MB016温湿度传感器模块通过1*4排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

图2.1.1 ATK-MB016温湿度传感器模块实物图

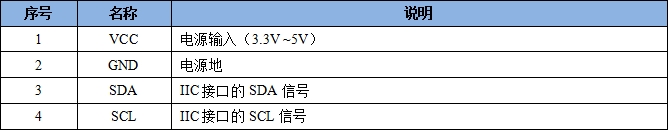

ATK-MB016温湿度传感器模块各引脚的描述，如下表所示：

表2.1.1 ATK-MB016温湿度传感器模块引脚说明

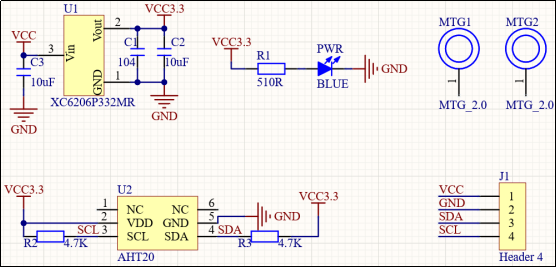

ATK-MB016温湿度传感器模块的原理图，如下图所示：

图2.2.1 ATK-MB016温湿度传感器模块原理图

上图中，J1为排针接口，VCC为输入电源的正极，GND为输入电源负极。输入的电源支持DC3.3~5V，U1（LDO）芯片会将输入电源转换为3.3V。

AHT20传感器使用IIC通信接口，SDA和SCL引脚都上拉了4.7K电阻。

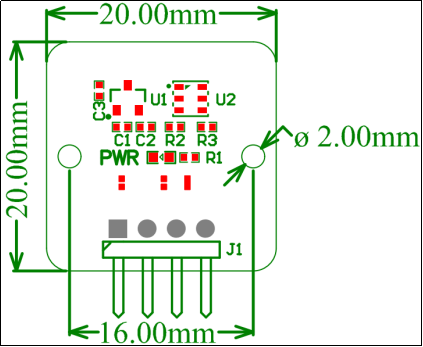

ATK-MB016温湿度传感器模块的尺寸结构，如下图所示：

图3.1 ATK-MB016温湿度传感器模块尺寸图
