ATK-MB015 模块用户手册
1，特性参数
ATK-MB015 SPI FLASH模块是正点原子推出的一款基于xx25Q128(xx代表兼容多种型号，如NM25Q128、W25Q128等)芯片的高性能存储模块，具有16MBytes的存储容量，设计紧凑，适用于固件存储、数据备份等多种应用场景。该模块采用SPI通信方式，支持快速数据读写操作，能够高效管理大容量数据。凭借其可靠的存储性能，ATK-MB015为用户提供了稳定且安全的存储解决方案，适合需要大容量、高速度存储的项目需求。
ATK-MB015 SPI FLASH模块的各项基本参数，如下表所示：

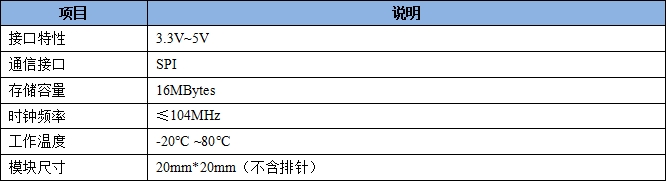

表1.1 ATK-MB015 SPI FLASH模块基本参数
2，使用说明
2.1 模块引脚说明
ATK-MB015 SPI FLASH模块通过1*6排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：
图2.1.1 ATK-MB015 SPI FLASH模块实物图
ATK-MB015 SPI FLASH模块各引脚的描述，如下表所示：

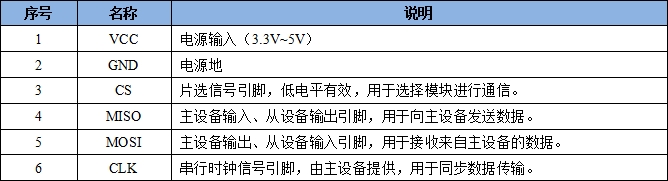

表2.1.1 ATK-MB015 SPI FLASH模块引脚说明
2.2 模块工作原理

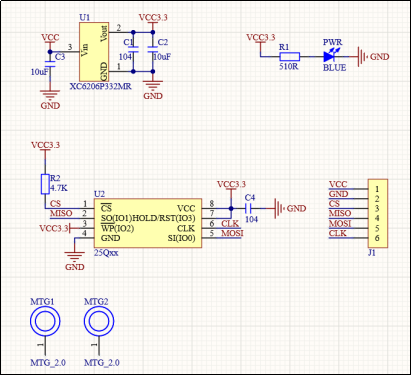

ATK-MB015 SPI FLASH模块的原理图，如下图所示：
图2.1.2 ATK-MB015 SPI FLASH模块原理图
从上图中可以看出，模块自带了 3.3V 超低压差稳压芯片，给25Q128供电， 因此外部的输入电压可以为3.3V或5V。模块通过J1排针与外部连接，引出了VCC、GND、CS、CLK、MOSI和MISO六个引脚，支持SPI通信方式。
3，结构尺寸
ATK-MB015 SPI FLASH模块的尺寸结构，如下图所示：
图3.1 ATK-MB015 SPI FLASH模块尺寸图
