ATK-MB015模块使用说明

1，硬件连接

这里以正点原子M48Z-M3最小系统板STM32F103版为例，给大家介绍一下模块和板卡的连接方法。其它板卡与模块的硬件连接方法，请大家在“ATK-MB015 SPI FLASH模块\3，程序源码\相应板卡例程文件夹\readme.txt”路径下查看。

SPI FLASH模块可通过杜邦线与正点原子M48Z-M3最小系统板STM32F103版进行连接，具体的连接关系，如下表所示：

表1.1.1 SPI FLASH模块与M48Z-M3最小系统板STM32F103版连接关系

2，实验功能

2.1 SPI FLASH模块测试实验

2.1.1 功能说明

在本实验中，串口会打印SPI FLASH模块的提示信息。需要查看这部分实验信息的用户，可用杜邦线将最小系统板STM32F103的PA9引脚和GND连接至外部的USB转串口设备，这样就可以通过XCOM上位机查看串口打印的信息了。

用户通过按键控制SPI FLASH的读写，按下KEY0控制SPI FLASH的写入，按下WKUP来控制SPI FLASH的读取。

开发板的LED0闪烁，提示程序运行。

2.1.2 源码解读

打开本实验的工程文件夹，能够在./Drivers/BSP目录下看到ATK_NORFLASH文件夹，和SPI文件夹，其中ATK_NORFLASH文件夹中就包含了SPI FLASH模块的驱动文件，SPI文件夹中就包含了spi的驱动文件如下图所示：

图2.1.2.1 SPI FLASH模块驱动代码

图2.1.2.2 SPI驱动代码

2.1.2.1 SPI FLASH模块驱动

下面将简要介绍atk_norflash.c中几个重要的API 函数。

1. 函数atk_norflash_init ()

首先是 NOR FLASH 初始化函数，具体的代码，如下所示：

/**
 * @brief       初始化SPI NOR FLASH
 * @param       无
 * @retval      无
 */
void atk_norflash_init(void)
{
    uint8_t temp;

    ATK_NORFLASH_CS_GPIO_CLK_ENABLE();      /* NORFLASH CS脚 时钟使能 */

    GPIO_InitTypeDef gpio_init_struct;
    gpio_init_struct.Pin = ATK_NORFLASH_CS_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;
    gpio_init_struct.Pull = GPIO_PULLUP;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(ATK_NORFLASH_CS_GPIO_PORT, &gpio_init_struct);

    ATK_NORFLASH_CS(1);                 /* 取消片选 */

    spi2_init();                         /* 初始化SPI2 */
    spi2_set_speed(SPI_SPEED_2);         /* SPI2 切换到高速状态 18Mhz */

    g_norflash_type = atk_norflash_read_id();   /* 读取FLASH ID. */
    printf("ID:%x\r\n", g_norflash_type);
    if (g_norflash_type == W25Q256)  /* W25Q256, 必须使能4字节地址模式 */
    {
        temp = atk_norflash_read_sr(3); /* 读取状态寄存器3，判断地址模式 */

        if ((temp & 0X01) == 0)          /* 4字节地址模式 */
        {
            atk_norflash_write_enable(); /* 写使能 */
            temp |= 1 << 1;              /* ADP=1, 上电4位地址模式 */
            atk_norflash_write_sr(3, temp); /* 写SR3 */

            ATK_NORFLASH_CS(0);
            spi2_read_write_byte(FLASH_Enable4ByteAddr); /* 使能4字节地址指令 */
            ATK_NORFLASH_CS(1);
        }
    }
}

在初始化函数中，将 SPI 通信协议用到的 CS 引脚配置好，同时根据 FLASH 的通信要求，通过调用 spi2_set_speed 函数把 SPI2 切换到高速状态。然后尝试读取 flash 的 ID，由于 W25Q256的容量比较大，通信的时候需要 4 个字节，为了函数的兼容性，我们这里做了判断处理。当然，我们使用的 NM25Q128 是 3 字节地址模式的。如果能读到 ID 则说明我们的 SPI 时序能正常操作 FLASH，便可以通过 SPI 接口读写 NOR FLASH 的数据了。

2. 函数atk_norflash_read ()和atk_norflash_write()

下面介绍一下 FLASH 读写函数，具体代码，如下所示：

/**
 * @brief       读取SPI FLASH
 *   @note      在指定地址开始读取指定长度的数据
 * @param       pbuf    : 数据存储区
 * @param       addr    : 开始读取的地址(最大32bit)
 * @param       datalen : 要读取的字节数(最大65535)
 * @retval      无
 */
void atk_norflash_read(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{
    uint16_t i;

    ATK_NORFLASH_CS(0);
    spi2_read_write_byte(FLASH_ReadData);        /* 发送读取命令 */
    atk_norflash_send_address(addr);           /* 发送地址 */

    for(i=0;i<datalen;i++)
    {
        pbuf[i] = spi2_read_write_byte(0XFF);    /* 循环读取 */
    }

    ATK_NORFLASH_CS(1);
}

该函数用于从 NOR FLASH 的指定位置读出指定长度的数据，由于 NOR FLASH 支持以任意地址（但是不能超过 NOR FLASH 的地址范围）开始读取数据，所以，这个代码相对来说比较简单。首先拉低片选信号，发送读取命令，接着发送 24 位地址之后，程序就可以开始循环读数据，其地址就会自动增加，读取完数据后，需要拉高片选信号，结束通信。

有读函数，那肯定就有写函数，接下来我们介绍一下 NOR FLASH 写函数，其定义如下：

/**
 * @brief       写SPI FLASH
 *   @note      在指定地址开始写入指定长度的数据 , 该函数带擦除操作!
 *              SPI FLASH 一般是: 256个字节为一个Page, 4Kbytes为一个Sector, 16个扇区为1个Block
 *              擦除的最小单位为Sector.
 *
 * @param       pbuf    : 数据存储区
 * @param       addr    : 开始写入的地址(最大32bit)
 * @param       datalen : 要写入的字节数(最大65535)
 * @retval      无
 */
uint8_t g_norflash_buf[4096];   /* 扇区缓存 */

void atk_norflash_write(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{
    uint32_t secpos;
    uint16_t secoff;
    uint16_t secremain;
    uint16_t i;
    uint8_t *norflash_buf;

    norflash_buf = g_norflash_buf;
    secpos = addr / 4096;        /* 扇区地址 */
    secoff = addr % 4096;        /* 在扇区内的偏移 */
    secremain = 4096 - secoff;  /* 扇区剩余空间大小 */

    //printf("ad:%X,nb:%X\r\n", addr, datalen); /* 测试用 */
    if (datalen <= secremain)
    {
        secremain = datalen;    /* 不大于4096个字节 */
    }

    while (1)
{
/* 读出整个扇区的内容 */
        atk_norflash_read(norflash_buf, secpos * 4096, 4096);

        for (i = 0; i < secremain; i++)   /* 校验数据 */
        {
            if (norflash_buf[secoff + i] != 0XFF)
            {
                break;       /* 需要擦除, 直接退出for循环 */
            }
        }

        if (i < secremain) /* 需要擦除 */
        {
            atk_norflash_erase_sector(secpos);   /* 擦除这个扇区 */

            for (i = 0; i < secremain; i++)    /* 复制 */
            {
                norflash_buf[i + secoff] = pbuf[i];
            }
        /* 写入整个扇区 */
            atk_norflash_write_nocheck(norflash_buf, secpos * 4096, 4096);
        }
        else        /* 写已经擦除了的,直接写入扇区剩余区间. */
        {
            atk_norflash_write_nocheck(pbuf, addr, secremain);  /* 直接写扇区 */
        }

        if (datalen == secremain)
        {
            break;  /* 写入结束了 */
        }
        else        /* 写入未结束 */
        {
            secpos++;                /* 扇区地址增1 */
            secoff = 0;              /* 偏移位置为0 */

            pbuf += secremain;       /* 指针偏移 */
            addr += secremain;       /* 写地址偏移 */
            datalen -= secremain;    /* 字节数递减 */

            if (datalen > 4096)
            {
                secremain = 4096;    /* 下一个扇区还是写不完 */
            }
            else
            {
                secremain = datalen; /* 下一个扇区可以写完了 */
            }
        }
    }
}

该函数可以在 NOR FLASH 的任意地址开始写入任意长度（必须不超过 NOR FLASH 的容量）的数据。

我们这里简单介绍一下思路：先获得首地址（addr）所在的扇区，并计算在扇区内的偏移，然后判断要写入的数据长度是否超过本扇区所剩下的长度，如果不超过，再先看看是否要擦除，如果不要，则直接写入数据即可。如果要则读出整个扇区，在偏移处开始写入指定长度的数据，然后擦除这个扇区，再一次性写入。当所需要写入的数据长度超过一个扇区的长度的时候，我们先按照前面的步骤把扇区剩余部分写完，再在新扇区内执行同样的操作，如此循环，直到写入结束。这里我们还定义了一个 g_norflash_buf 的全局变量，用于擦除时缓存扇区内的数据。

2.1.2.2 SPI驱动

在图2.1.2.2中，spi.c 和 spi.h 为 SPI 驱动文件，里边主要实现了SPI的驱动代码，引脚初始化，以及SPI的发送和接收函数的实现，关于SPI的驱动介绍，请查看正点原子各个开发板对应的开发指南中SPI章节。

2.1.2.3 实验测试代码

实验的测试代码为文件 demo.c，在工程目录下的 User 子目录中。测试代码的入口函数为 demo_run()，具体的代码，如下所示：

/* 要写入到FLASH的字符串数组 */
const uint8_t g_text_buf[] = {"STM32 SPI TEST"};
#define TEXT_SIZE sizeof(g_text_buf)   /* TEXT字符串长度 */

/**
 * @brief       例程演示入口函数
 * @param       无
 * @retval      无
 */
void demo_run(void)
{
    uint8_t key;
    uint16_t i = 0;
    uint8_t datatemp[TEXT_SIZE];
    uint32_t flashsize;
    uint16_t id = 0;

    key_init();                                /* 初始化按键 */
    atk_norflash_init();                         /* 初始化NORFLASH */

    id = atk_norflash_read_id();                 /* 读取FLASH ID */

    while ((id == 0) || (id == 0XFFFF))          /* 检测不到FLASH芯片 */
    {
        printf("FLASH Check Failed!\r\n");
        delay_ms(500);
        LED0_TOGGLE(); /* LED0闪烁 */
    }
    printf("SPI FLASH Ready!\r\n");
    flashsize = 16 * 1024 * 1024;                /* FLASH 大小为16M字节 */

    while (1)
    {
        key = key_scan(0);

        if (key == KEY0_PRES)                    /* KEY0按下,写入 */
        {
            printf("Start Write FLASH....\r\n");
            sprintf((char *)datatemp, "%s%d", (char *)g_text_buf, i);

/* 从倒数第100个地址处开始,写入SIZE长度的数据 */
atk_norflash_write((uint8_t *)datatemp, flashsize - 100, TEXT_SIZE);
            printf("FLASH Write Finished!\r\n"); /* 提示写入完成 */
        }

        if (key == WKUP_PRES)                    /* WKUP按下,读取字符串并显示 */
        {
            printf("Start Read FLASH... .\r\n");
/* 从倒数第100个地址处开始,读出SIZE个字节 */
            atk_norflash_read(datatemp, flashsize - 100, TEXT_SIZE);
            printf("The Data Readed Is: %s\r\n", datatemp);  /* 打印读到的字符串*/
        }
        i++;
        if (i == 20)
        {
            LED0_TOGGLE();  /* LED0闪烁 */
            i = 0;
        }

        delay_ms(10);
    }
}

demo_run函数的流程大致是：在demo_run 函数外部定义要写入 SPI FLASH的字符串数组 g_text_buf。在完成用户级初始化工作后，读取SPI FLASH的ID，然后通过按下 WKUP 去读取倒数第 100 个地址处开始的数据并把数据通过串口打印出来；另外还可以通过 KEY0去倒数第 100 个地址处写入 g_text_buf 数据并在串口打印提示信息，完成后在串口打印“FLASH Write Finished!”。

2.1.3 实验现象

将SPI FLASH模块按照第一节“硬件连接”中介绍的连接方式与开发板连接，并将实验代码编译烧录至开发板中，本实验使用串口输出调试信息，因此需将开发板的 PA9连接至 DAP 虚拟串口（或 USB 转 TTL 模块）的 RX引脚。完成连接后，可通过按键控制SPI FLASH读写，并通过串口调试助手查看实验信息输出，如下图所示：

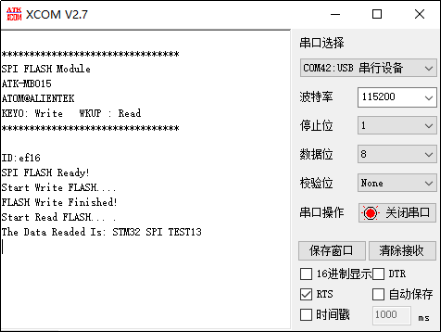

图2.1.3.2 串口调试助手显示内容

当按下KEY0时，此时会将数组g_text_buf中的数据写入SPI FLASH模块。写入完成后，串口将打印提示信息。随后，按下WKUP，即可读取SPI FLASH倒数第 100 个地址处开始的数据，并通过串口输出读取结果。
