第三十八章 XSPI实验

       本章，我们将介绍STM32H7R7的XSPI功能，并使用STM32H7R7自带的XSPI来实现对外部NOR Flash的读写，并将结果显示在LCD模块上。

       本章分为如下几个小节：

       38.1 XSPI及NOR Flash芯片简介

       38.2 硬件设计

       38.3 程序设计

       38.4 下载验证

        38.1 XSPI及NOR FLASH芯片介绍

       38.1.1 XSPI简介

       XSPI是扩展的SPI总线接口，即Extended-SPI interface，支持大多数外部串行存储器，如串行PSRAM，串行NAND和串行NOR Flash。XSPI 是一种专用的通信接口，连接单、双、四、八或十六（条数据线）SPI Flash存储器。STM32H7R7具有XSPI接口，支持如下三种工作模式：

       1、间接模式：所有操作都使用XSPI寄存器来执行，比如预置命令、地址、数据和传输参数。

       2、状态轮询模式：周期性读取外部Flash状态寄存器，并根据需求将读取到的寄存器值与特定的值进行指定的逻辑位运算，直到得到特定的结果。

       3、内存映射模式：外部Flash映射到微控制器地址空间，系统将其视作内部存储器，支持读和写操作。

       STM32H7R7的XSPI接口具有如下特点：

       l 支持三种工作模式：间接模式、状态轮询模式和内存映射模式。

       l 支持内存映射方式的读写。

       l 支持单，双，四，八，十六进制通信。

       l 支持双闪存模式，可以并行访问两个Flash。

       l XSPI模式访问单个16位内存。

       l 支持SDR（单倍率速率）和DDR（双倍率速率）模式。

       l 针对间接模式和内存映射模式，完全可编程操作码。

       l 针对间接模式和内存映射模式，完全可编程帧格式。

       l 支持在读方向上对内存的封装式访问。

       l 支持HyperBus™。

       l 集成 FIFO，用于接收和传输。

       l 允许 8、16 和 32 位数据访问。

       l 支持DMA协议。

       l 具有适用于间接模式操作的DMA通道。

       l 在达到 FIFO 阈值、超时、操作完成以及发生访问错误时产生中断。

       l 双芯片选择支持（NCS1和NCS2）。

       38.1.1.1 XSPI框图

       STM32H7R7的XSPI单闪存模式的功能框图如图38.1.1.1.1所示：

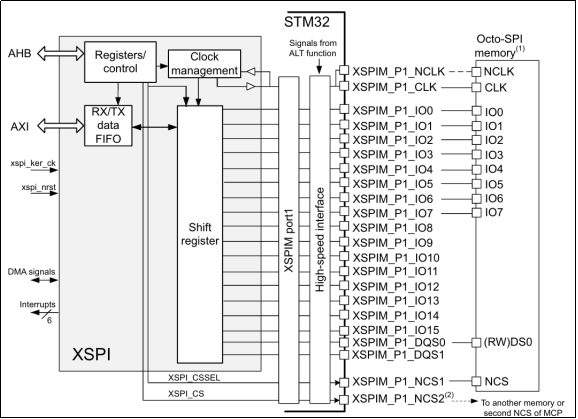

图38.1.1.1.1.a XSPI框图（八线连接）

图38.1.1.1.1.b XSPI框图（双四线连接）

       上图分别展示了XSPI连接单八线外部Flash和XSPI连接双四线外部Flash的XSPI框图，上图中左边为STM32H7R7内部XSPI的框图，可以看到XSPI连接到64位AXI总线以及32位AHB总线上，此外还有5条XSPI的内部信号，如下表所示：

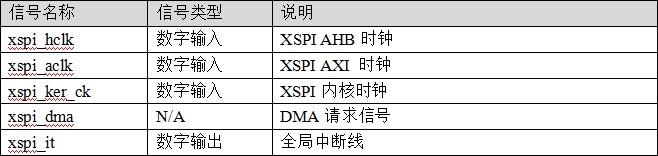

表38.1.1.1.2 XSPI接口引脚

       xspi_ker_ck，用于通讯过程的时钟。可以选择的时钟源有：hclk5（即AHB5）、pll2_s_ck和pll2_t_ck，实验中我们选择pll2_s_ck。经过sys_stm32_clock_init函数的配置，pll2_s_ck时钟频率为400MHz。xspi_ker_ck还需要经过一个分频器出来的时钟频率才作为XSPI的实际使用的时钟频率，该分频器的分频系数由XSPI_DCR2寄存器的PRESCALER[7:0]位设置，范围是：0~255。

       xspi_hclk，用于操作XSPI寄存器的时钟。时钟源来自hclk5，同样是经过sys_stm32_clock_init函数的配置，配置后HCLK5时钟频率为300MHz。

       xspi_aclk必须大于或等于XSPI内核时钟(xspi_ker_ck)。

       xspi_it，中断请求信号线。在达到FIFO阈值、超时、操作完成以及发送访问错误时产生中断。

       上图左边部分就是XSPI 内核。

       我们重点看看上图右边的XSPI接口引脚，以八线连接为例，通过12根线与外部Flash芯片连接，包括：8根数据线（IO0~7）、2根时钟线（CLK和NCLK（可选，使用差分时钟时使用））、1根数据选通线（DS）和1根片选线（NCS），具体如下表所示：

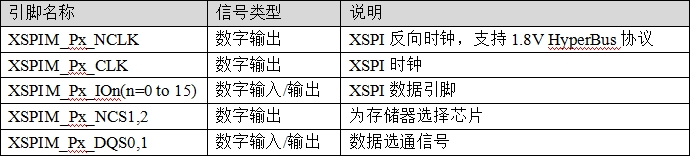

表38.1.1.1.3 XSPI接口引脚

       我们知道普通的SPI通信一般只有一根数据线（MOSI/MISO，发送/接收用），而XSPI则具有最多16根数据线，所以XSPI的单时钟数据传输率可以是普通SPI的至少8倍，且XSPI还支持DDR模式，单个时钟可以在但跟数据上传输2bits数据，可以大大提高通信速率。如果使用双闪存模式，同时访问两外部Flash。我们开发板有板载单个八线NOR Flash的版本和板载两个四线NOR Flash的版本。

       接下来，我们给大家简单介绍一下STM32H7R7 XSPI接口的的几个重要知识点。

       38.1.1.2 XSPI命令序列

       XSPI 通过命令与FLASH通信，每条命令包括：指令、地址、交替字节、空指令和数据这五个阶段，任一阶段均可通过配置XSPI_CCR寄存器相关字段跳过，但至少要包含指令、地址、交替字节或数据阶段之一。

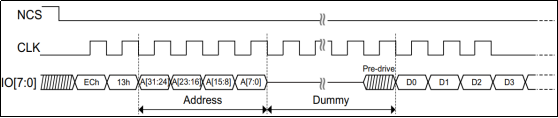

       nCS 在每条指令开始前下降，在每条指令完成后再次上升。XSPI读命令时序，如图38.1.1.2.1所示：

图38.1.1.2.1 XSPI读命令时序

       XSPI传输有5个阶段，接下来我们分别介绍。

       ① 指令阶段

       此阶段通过XSPI_CCR寄存器的位ISIZE[1:0]指定发送到FLASH的指令大小（8/16/24/32位）。要发送到FLASH芯片的指令可由寄存器XSPI_IR[31:0]来设置。通过在XSPI_CCR中设置IDTR，可以在时钟的每个上升沿和下降沿上以DTR（双传输速率）模式发送指令。当寄存器XSPI_CCR的位IMODE[2:0]=000，则表示跳过指令阶段，命令序列从地址阶段开始（如果存在）。

       ② 地址阶段

       此阶段可以发送1~4字节地址给FLASH芯片，指示要操作的地址。地址字节长度由XSPI_CCR[13:12]寄存器的ADSIZE[1:0]字段指定，0~3表示1~4字节地址长度。在间接模式和轮询模式下，待发送的地址由XSPI_AR寄存器指定。地址阶段同样可以以单线/双线/四线模式发送，通过XSPI_CCR[11:10]寄存器的ADMODE[2:0]这三个位进行配置，如ADMODE [2:0]=000，则表示无需发送地址。

       ③ 交替字节（复用字节）阶段

       此阶段可以发送1~4字节数据给FLASH芯片，一般用于控制操作模式。待发送的交替字节数由XSPI_CCR[17:16]寄存器的ABSIZE[1:0]位配置。待发送的数据由XSPI_ABR寄存器中指定。交替字节同样可以以单线/双线/四线模式发送，通过XSPI_CCR[15:14]寄存器的ABMODE[2:0]这三个位配置，ABMODE[2:0]=000，则跳过交替字节阶段。

       ④ 空指令周期阶段

       在空指令周期阶段，在给定的1~31个周期内不发送或接收任何数据，目的是当采用更高的时钟频率时，给FLASH芯片留出准备数据阶段的时间。这一阶段中给定的周期数由XSPI_CCR[22:18]寄存器的DCYC[4:0]位配置。 若DCYC为零，则跳过空指令周期阶段，命令序列直接进入下一个阶段。

       ⑤ 数据阶段

       此阶段可以从FLASH读取/写入任意字节数量的数据。在间接模式和自动轮询模式下，待发送/接收的字节数由XSPI_DLR寄存器指定。在间接写入模式下，发送到FLASH的数据必须写入XSPI_DR寄存器。在间接读取模式下，通过读取XSPI_DR寄存器获得从 FLASH接收的数据。数据阶段同样可以以单线/双线/四线模式发送，通过XSPI_CCR[25:24]寄存器的DMODE [2:0]这三个位进行配置，如DMODE [1:0]=00，则表示无数据。

       以上就是XSPI数据传输的5个阶段，其中交替字节阶段我们一般用不到，可以省略（通过设置ABMODE[2:0]=000）。

       另外说明一下，XSPI信号接口协议模式包括：单线SPI模式、双线SPI模式、四线SPI模式、SDR模式、DDR模式和双闪存模式。这些模式请大家自行参考官方手册。

       38.1.1.3 XSPI三种功能模式

       前面已经提到过XSPI的三种功能模式：间接模式、状态标志轮询模式和内存映射模式。下面对这三个功能模式分别简单介绍。

       ① 间接模式

       在间接模式下，通过写入XSPI寄存器来触发命令，通过读写数据寄存器来传输数据。

       当FMODE=00 (XSPI_CR[29:28])时，XSPI处于间接写入模式，在数据阶段，将数据写入数据寄存器(XSPI_DR)，即可写入数据到FLASH。

       当FMODE=01时，XSPI处于间接读取模式，在数据阶段，读取XSPI_DR寄存器，即可读取FLASH里面的数据。

       读/写字节数由数据长度寄存器(XSPI_DLR)指定。当XSPI_DLR=0xFFFFFFFF时，则数据长度视为未定义，XSPI 将持续传输数据，直到到达FLASH结尾（FLASH容量由 XSPI_DCR1[20:16]寄存器的DEVSIZE[4:0]位定义）。如果不传输任何数据，则DMODE[2:0] (XSPI_CCR[26:24])应设置为000。

       当发送或接收的字节数（数据量）达到编程设定值时，如果TCIE=1，则TCF置1并产生中断。在数据量不确定的情况下，将根据DEVSIZE[4:0]定义的FLASH大小，在达到外部SPI FLASH的限制时，TCF置1。

       在间接模式下有三种触发命令启动的方式，分别是：

       （1）当不需要发送地址（ADMODE[2:0]==000）和数据（DMODE[1:0]==00）时，对INSTRUCTION[31:0]（XSPI_IR[31:0]）执行写入操作。

       （2）当需要发送地址（ADMODE[2:0]!=000），但不需要发送数据（DMODE[1:0]==00），对ADDRESS[31:0]（XSPI_AR）执行写入操作。

       （3）当需要发送地址（ADMODE[2:0]!=000）和数据（DMODE[1:0]!=00）时，对DATA[31:0] （XSPI_DR）执行写入操作。

       如果命令启动，BUSY位（XSPI_SR的第5位）将自动置1。

       ② 状态标志轮询模式

       将FMODE字段(XSPI_CR[29:28]) 设置为10，使能状态标志轮询模式。在此模式下，将发送编程的帧并周期性检索数据。每帧中读取的最大数据量为4字节。如果XSPI_DLR请求更多的数据，则忽略多余部分并仅读取4个字节。在 XSPI_PIR 寄存器指定周期性。

       在检索到状态数据后，可在内部进行处理，以达到以下目的：

       （1）将状态匹配标志位置 1，如果使能，还将产生中断。

       （2）自动停止周期性检索状态字节。

       接收到的值可通过存储于XSPI_PSMKR寄存器中的值来进行屏蔽，并与存储在 XSPI_PSMAR寄存器中的值进行或运算或与运算。

       若是存在匹配，则状态匹配标志置1，并且在使能了中断的情况下还将产生中断；如果APMS 位置1，则XSPI自动停止。

       在任何情况下，最新的检索值都在XSPI_DR中可用。

       ③ 内存映射模式

       在配置为内存映射模式时，外部FLASH器件被视作内部存储器，只是存在访问延迟。在该模式下，仅允许对外部 FLASH 执行读取操作。将XSPI_CR寄存器中的FMODE设置为11可进入内存映射模式。当主器件访问存储器映射空间时，将发送已编程的指令和帧。另外数据长度寄存器（XSPI_DLR）在内存映射模式中无意义。

       XSPI外设若没有正确配置并使能，禁止访问XSPI Flash的存储区域。即使FLASH容量更大，寻址空间也无法超过256MB。如果访问的地址超出FSIZE定义的范围但仍在256MB 范围内，则生成总线错误。此错误的影响具体取决于尝试进行访问的总线主器件：

       （1）如果为Cortex® CPU，则会在使能总线故障时发生总线故障异常，在禁止总线故障时发生硬性故障(hard fault) 异常。

       （2）如果为 DMA，则生成 DMA传输错误，并自动禁用相应的 DMA 通道。

       内存映射模式支持字节、半字和字访问类型，并支持芯片内执(XIP)操作，XSPI接受下一个微控制器访问并提前加载后面地址中的字节。如果之后访问的是连续地址，由于值已经预取，访问将更快完成。

       默认情况下，即便在很长时间内不访问FLASH，XSPI也不会停止预取操作，之前的读取操作将保持激活状态并且 nCS 保持低电平。由于 nCS保持低电平时，FLASH 功耗增加，应用程序可能会激活超时计数器(TCEN = 1, XSPI_CR 的位 3)。从而在 FIFO中写满预取的数据后，若在 TIMEOUT[15:0] (QUADSPI_LPTR) 个周期的时长内没有访问，则释放 nCS。BUSY在第一个存储器映射访问发生时变为高电平。由于进行预取操作，BUSY在发生超时、中止或外设禁止前不会下降。

       38.1.1.4 XSPI FLASH配置

       SPI FLASH芯片的相关参数通过器件配置寄存器 (XSPI_DCR(1~4)) 来进行设置。寄存器XSPI_DCR1[20:16]的DEVSIZE[4:0]这5个位，用于指定外部存储器的大小，计算公式为：

Fcap=2^[FSIZE+1]

       FSIZE+1是对Flash寻址所需的地址位数。Fcap表示FLASH的容量，单位为字节，在间接模式下，最高支持4GB（使用32位进行寻址）容量的FLASH芯片。但是在内存映射模式下的可寻址空间限制为256MB。

       XSPI连续执行两条命令时，它在两条命令之间将片选信号 (nCS) 置为高电平默认仅一个 CLK周期。某些FLASH需要命令之间的时间更长，可以通过寄存器XSPI_DCR1[13:8]的CSHT[5:0]（选高电平时间）这6个位设置高电平时长：0~63表示1~64个时钟周期（最大为64）。

       时钟模式，用于指定在nCS为高电平时，CLK的时钟极性。通过寄存器XSPI_DCR1[0]的CKMODE位指定：当CKMODE=0时，CLK在nCS为高电平期间保持低电平，称之为模式0；当CKMODE=1时，CLK在nCS为高电平期间保持高电平，称之为模式3。

       38.1.1.5 XSPI寄存器

       l XSPI控制寄存器（XSPI_CR）

       XSPI控制寄存器描述如图38.1.1.5.1所示：

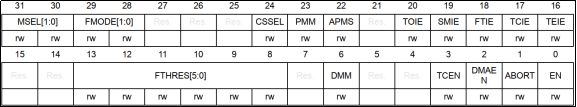

图38.1.1.5.1 XSPI_CR寄存器

       该寄存器我们只关心需要用到的一些位（下同），首先是FTHRES[5:0]，用于设置FIFO阈值，范围为0~63，表示FIFO的阈值为1~64字节。

       FMODE[1:0]，这两个位用于设置功能模式：00，间接写入模式；01，间接读取模式；10，自动轮询模式；11，内存映射模式；

       MSEL[1:0]位，用于选择FLASH。

       DMM位，用于设置双闪存模式，我们用的是双闪存模式，所以设置此位为1即可。

       ABORT位，用于终止XSPI的当前传输，设置为1即可终止当前传输，在读写FLASH数据的时候，可能会用到。

       EN位，用于控制XSPI的使能，我们需要用到XSPI接口，所以必须设置此位为1。

       l XSPI设备配置寄存器1（XSPI_DCR1）

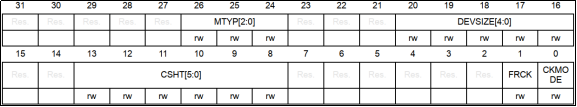

       XSPI设备配置寄存器1描述如图38.1.1.5.2所示：

图38.1.1.5.2 XSPI_DCR1寄存器

       该寄存器可以设置FLASH芯片的容量（DEVSIZE）、片选高电平时间（CSHT）和时钟模式（CKMODE）等，这些位的设置说明见前面的38.1.1.4小节有详细讲解

       l XSPI设备配置寄存器2（XSPI_DCR2）

       XSPI设备配置寄存器2描述如图38.1.1.5.3所示：

图38.1.1.5.3 XSPI_DCR2寄存器

       该寄存器我们配置PRESCALER[7:0]，用于设置AHB时钟预分频器：0~255，表示0~256分频。对于我们开发板上使用的单八线NOR Flash最大支持200MHz的时钟，因此这里设置PRESCALER=1，即2分频，得到XSPI时钟为200MHz（400/2）；若是对于我们开发板上使用的双四线NOR Flash最大支持133MHz的时钟，因此这里设置PRESCALER=2，即3分频，得到XSPI时钟为133MHz（400/3）。

       WRAPSIZE[2:0]配置为0，即设置内存不支持包装读取。

       l XSPI状态寄存器（XSPI_SR）

       XSPI状态寄存器描述如图38.1.1.5.4所示：

图38.1.1.5.4 XSPI_SR寄存器

       BUSY位，指示操作是否忙。当该位为1时，表示XSPI正在执行操作。在操作完成或者FIFO为空的时候，该位自动清零。

       FTF位，表示FIFO是否到达阈值。在间接模式下，若达到FIFO阈值，或从FLASH读取完成后，FIFO中留有数据时，该位置1。只要阈值条件不再为“真”，该位就自动清零。

       TCF位，表示传输是否完成。在间接模式下，当传输的数据数量达到编程设定值，或在任何模式下传输中止时，该位置1。向XSPI_FCR寄存器的CTCF位写1，可以清零此位。

       l XSPI标志清除寄存器（XSPI_FCR）

       XSPI标志清除寄存器描述如图38.1.1.5.5所示：

图38.1.1.5.5 XSPI_FCR寄存器

       该寄存器，我们一般只用到CTCF位，用于清除XSPI的传输完成标志。

       l XSPI通信配置寄存器（XSPI_CCR）

       XSPI通信配置寄存器描述如图38.1.1.5.6所示：

图38.1.1.5.6 XSPI_CCR寄存器

       DDTR位，用于设置双倍率模式，我们没用到双倍率模式，所以设置此位为0。

       DMODE[2:0]，这三个位用于设置数据模式：000，无数据；001，单线传输数据；010，双线传输数据；011，四线传输数据；100，八线传输数据；101，十六线传输数据。

       ABMODE[2:0]，这三个位用于设置交替字节模式，我们一般设置为0，表示无交替字节。

       ADMODE[2:0]，这三个位用于设置地址模式：000，无地址；001，单线传输地址；010，双线传输地址；011，四线传输地址；100，八线传输地址。

       IMODE[2:0]，这三个位用于设置指令模式：000，无指令；001，单线传输指令；010，双线传输指令；011，四线传输指令；100，八线传输指令。

       l XSPI数据长度寄存器（XSPI_DLR）

       XSPI数据长度寄存器描述如图38.1.1.5.7所示：

图38.1.1.5.7 XSPI_DLR寄存器

       该寄存器为一个32位寄存器，可以设置的数据长度范围为：0~0XFFFFFFFF，当XSPI_DLR!=0XFFFFFFFF时，表示传输的字节长度（+1）；当XSPI_DLR==0XFFFFFFFF时，表示不限传输长度，直到到达由FSIZE定义的FLASH结尾。

       l XSPI指令寄存器（XSPI_IR）

       XSPI指令寄存器描述如图38.1.1.5.8所示：

图38.1.1.5.8 XSPI_IR寄存器

       INSTRUCTION[31:0]，这32个位用于设置将要发送给FLASH的指令。

       注意，以上这些位的配置，都必须在XSPI_SR寄存器的BUSY位为0时才可配置。

       l XSPI时序配置寄存器（XSPI_TCR）

       XSPI时序配置寄存器描述如图38.1.1.5.9所示：

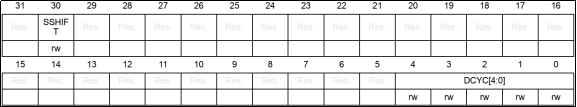

图38.1.1.5.9 XSPI_TCR寄存器

       SSHIFT位，用于设置采样移位，默认情况下，XSPI接口在FLASH驱动数据后过半个CLK 周期开始采集数据。使用该位，可考虑外部信号延迟，推迟数据采集。我们一般设置此位为1，移位半个周期采集，确保数据稳定。

       DCYC[4:0]，这5个位用于设置空指令周期数，可以控制空指令阶段的持续时间，设置范围为：0~31。设置为0，则表示没有空指令周期。

       38.1.2 NOR Flash简介

       38.1.2.1 Flash简介

       Flash是常见的用于存储数据的半导体器件，它具有容量大、可重复擦写、按“扇区/块”擦除、掉电后数据可继续保存的特性。常见的Flash主要有NOR Flash和NAND Flash两种类型，它们的特性如表38.1.2.1.1所示。NOR和NAND是两种数字门电路，可以简单地认为Flash内部存储单元使用哪种门作存储单元就是哪类型的Flash。U盘，SSD，eMMC等为NAND型，而NOR Flash则根据设计需要灵活应用于各类PCB上，如BIOS，手机等。

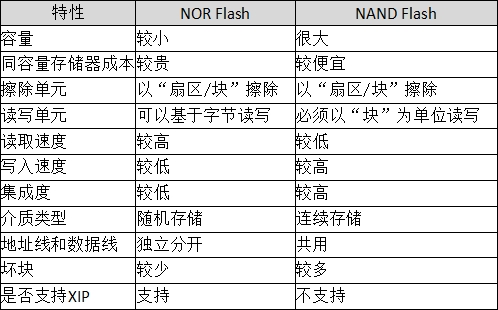

表38.1.2.1.1 NOR Flash和NAND Flash特性对比

       NOR与NAND在数据写入前都需要有擦除操作，但实际上NOR Flash的一个bit可以从1变成0，而要从0变1就要擦除后再写入，NAND Flash这两种情况都需要擦除。擦除操作的最小单位为“扇区/块”，这意味着有时候即使只写一字节的数据，则这个“扇区/块”上之前的数据都可能会被擦除。

       NOR的地址线和数据线分开，它可以按“字节”读写数据，符合CPU的指令译码执行要求，所以假如NOR上存储了代码指令，CPU给NOR一个地址，NOR就能向CPU返回一个数据让CPU执行，中间不需要额外的处理操作，这体现于表38.1.2.1.1中的支持XIP特性(eXecute In Place)。因此可以用NOR Flash直接作为嵌入式MCU的程序存储空间。

       NAND的数据和地址线共用，只能按“块”来读写数据，假如NAND上存储了代码指令，CPU给NAND地址后，它无法直接返回该地址的数据，所以不符合指令译码要求。

       若代码存储在NAND上，可以把它先加载到RAM存储器上，再由CPU执行。所以在功能上可以认为NOR是一种断电后数据不丢失的RAM，但它的擦除单位与RAM有区别，且读写速度比RAM要慢得多。

       Flash也有对应的缺点，我们在使用过程中需要尽量去规避这些问题：一是Flash的使用寿命，另一个是可能的位反转。

       使用寿命体现在：读写上是FLASH的擦除次数都是有限的(NOR Flash普遍是10万次左右)，当它的使用接近寿命的时候，可能会出现写操作失败。由于NAND通常是整块擦写，块内有一位失效整个块就会失效，这被称为坏块。使用NAND Flash最好通过算法扫描介质找出坏块并标记为不可用，因为坏块上的数据是不准确的。

       位反转是数据位写入时为1，但经过一定时间的环境变化后可能实际变为0的情况，反之亦然。位反转的原因很多，可能是器件特性也可能与环境、干扰有关，由于位反转的的问题可能存在，所以FLASH存储器需要“探测/错误更正(EDC/ECC)”算法来确保数据的正确性。

       FLASH芯片有很多种芯片型号，在我们的norflash.h头文件中有定义芯片ID的宏定义，对应的就是不同型号的NOR FLASH芯片，比如有：W25Q16、W25Q32、W25Q64、W25Q128，它们是来自不同的厂商的同种规格的NOR FLASH芯片。它们的很多参数、操作都是一样的，所以我们的实验都是兼容它们的。

       由于这么多的芯片，我们就不一一进行介绍了，就拿其中一款型号进行介绍即可，其他的型号都是类似的。

       下面我们以MX25UM25645G为例，认识一下具体的NOR Flash的特性。

       MX25UM25645G是一款大容量SPI Flash产品，其容量为32MBytes。它将32M字节的容量分为512个块（Block），每个块大小为64K字节，每个块又分为16个扇区（Sector），每一个扇区16页，每页256个字节，即每个扇区4K个字节。MX25UM25645G的最小擦除单位为一个扇区，也就是每次必须擦除4K个字节。这样我们需要给MX25UM25645G开辟一个至少4K的缓存区，这样对SRAM要求比较高，要求芯片必须有4K以上SRAM才能很好的操作。

       MX25UM25645G的擦写周期多达10W次，具有20年的数据保存期限，支持电压为1.8V，MX25UM2565G支持标准的单线SPI，还支持八线的OPI（Octo-SPI），最高时钟频率可达200MHz，本章我们将利用STM32H7R7的XSPI接口来实现对MX25UM25645G的驱动。

       接下来，我们介绍一下本实验驱动MX25UM25645G需要用到的一些指令，MX25UM25645G的指令分为标准SPI模式下的SPI指令和八线OPI模式下的OPI指令，我们主要介绍MX25UM25645G的OPI指令，如表38.1.2.1所示：

表38.1.2.1 MX25UM25645G指令

       上表列出了本章我们驱动MX25UM25645G所需要用到的大部分指令和对应的参数。首先，前面RSTEN和RST指令，是用来进行软件复位的。接下来的RDSR，是用来读取状态寄存器的，MX25UM25645G的状态寄存器，如表38.1.2.2所示：

表38.1.2.2 MX25UM25645G状态寄存器

       对于该状态寄存器，我们只关心我们需要用到的位即可：WIP。其他位的说明，请看MX25UM25645G的数据手册。

       WIP位，用于表示擦除/编程操作是否正在进行，当擦除/编程操作正在进行时，此位为1，此时MX25UM25645G不接受任何指令，当擦除/编程操作完成时，此位为0。此位为只读位，我们在执行某些操作的时候，必须等待此位为0。

       WREN指令，用于写使能MX25UM25645G，在需要对MX25UM25645G进行写入、擦除等操作之前，需要先发送改指令。

       CE、BE4B、SE4B指令，都是用于擦除MX25UM25645G的，分为为全片擦除、块擦除和扇区擦除。

       PP4B指令，用于对MX25UM25645G进行页编程操作。

       8DTRD指令，用于读取MX25UM25645G，且是使用OPI的八线SPI进行读取的。

       为了在程序上方便使用，我们把FLASH芯片的常用指令编码定义为宏定义的形式，存放在norflash.h文件中。

        38.2 硬件设计

       1. 例程功能

       通过KEY_UP按键来控制norflash的写入，通过按键KEY0来控制norflash的读取。并在LCD模块上显示相关信息。LED0闪烁用于提示程序正在运行。

       2. 硬件资源

       1）LED灯

              LED0  –  PD14

       2）独立按键

              WKUP  –  PC13

              KEY0  –  PE9

       3）MPU

       4）正点原子2.8/3.5/4.3/7/10寸TFTLCD模块(包括MCU屏和RGB屏,都支持)

       5）HyperRAM

       6）XSPI1

                XSPI1_CS – PO0

              XSPI1_CLK – PO4

              XSPI1_DQ0 – PP0

              XSPI1_DQ1 – PP1

              XSPI1_DQ2 – PP2

              XSPI1_DQ3 – PP3

              XSPI1_DQ4 – PP4

              XSPI1_DQ5 – PP5

              XSPI1_DQ6 – PP6

              XSPI1_DQ7 – PP7

       3. 原理图

       我们主要来看看NOR Flash和开发板的连接，如下图所示：

图38.3.1.a NOR Flash与开发板的连接原理（单八线版本）

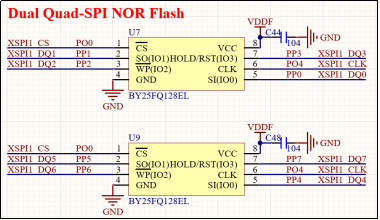

图38.3.1.b NOR Flash与开发板的连接原理（双四线版本）

       本实验还支持多种型号的NOR Flash芯片，具体请看norflash.h文件的宏定义，在程序上只需要稍微修改一下，后面讲解程序的时候会提到。

        38.3 程序设计

       38.3.1 XSPI的HAL库驱动

       XSPI在HAL库中的驱动代码在stm32h7rsxx_hal_xspi.c文件（及其头文件）中。

       1. HAL_XSPI_Init函数

       XSPI的初始化函数，其声明如下：

HAL_StatusTypeDef HAL_XSPI_Init(XSPI_HandleTypeDef *hxspi);

       l 函数描述：

       用于初始化XSPI。

       l 函数形参：

       形参1是XSPI_HandleTypeDef结构体类型指针变量，其定义如下：

typedef struct
{
    XSPI_TypeDef  *Instance; /* XSPI寄存器基地址 */
    XSPI_InitTypeDef Init;  /* XSPI初始化参数 */
    uint8_t    *pBuffPtr; /* 数据地址 */
    __IO uint32_t  XferSize; /* 数据大小 */
    __IO uint32_t  XferCount; /* 数据个数 */
    DMA_HandleTypeDef *hdmatx; /* 发送DMA句柄 */
    DMA_HandleTypeDef *hdmarx; /* 接收DMA句柄 */
    __IO uint32_t  State;  /* HAL库内部状态变量 */
    __IO uint32_t  ErrorCode; /* 错误代码 */
    uint32_t   Timeout; /* 超时时间 */
} XSPI_HandleTypeDef;

       1) Instance：用于设置XSPI寄存器基地址，设置为XSPI即可，这个官方已经为我们做好了宏定义。

       2) Init：用于设置XSPI的相关参数，XSPI_InitTypeDef结构体下面再进行详细讲解。

       3) pBuffPtr和XferCount：分别用于设置 XSPI 发送和接收的缓冲指针、数据量和剩余数据量。

       4) hdmatx和hdmarx：用于配置相关的 DMA 发送和接收参数。

       5) State：用于存放通讯过程中的工作状态。

       6) ErrorCode：通过该参数，用户可以了解到XSPI通讯过程中通信失败的原因。

       7) Timeout：用于设置超时时间。XSPI访问时间一旦超出 Timeout这个变量值，那么ErrorCode成员变量就会被赋值为HAL_XSPI_ERROR_TIMEOUT，表示操作超时。

       下面重点来了解XSPI_InitTypeDef结构体的内容，其定义如下：

typedef struct
{
    uint32_t FifoThresholdByte;   /* FiFo阈值 */
    uint32_t MemoryMode;    /* 存储器模式 */
    uint32_t MemoryType;    /* 存储器类型 */
    uint32_t MemorySize;    /* 存储器大小 */
    uint32_t ChipSelectHighTimeCycle; /* 片选高电平时间 */
    uint32_t FreeRunningClock;   /* 空闲时发送时钟 */
    uint32_t ClockMode;     /* 空闲时时钟模式 */
    uint32_t WrapSize;     /* 交换大小 */
    uint32_t ClockPrescaler;   /* 时钟分频系数 */
    uint32_t SampleShifting;   /* 采样偏移 */
    uint32_t DelayHoldQuarterCycle; /* 数据保持周期 */
    uint32_t ChipSelectBoundary;  /* 片选边界 */
    uint32_t MaxTran;     /* 通讯时片选释放间隔 */
    uint32_t Refresh;     /* 片选释放间隔 */
    uint32_t MemorySelect;    /* 存储器片选信号 */
} XSPI_InitTypeDef;

       1)FifoThresholdByte：用于设置FIFO阈值级别，可设置范围为 0~63，对应XSPI_CR寄存器的FTHRES[5:0]位。

       2）MemoryMode：用于设置内存模式，对应XSPI_CR寄存器的FMODE[1:0]位。

       3）MemoryType：用于设置外部设备类型，

       4）MemorySize：它定义了连接到XSPI的外部设备的大小，对应于访问所需的地址位数

外部设备。

       5）ChipSelectHighTimeCycle：用于设置片选高电平时间，取值范围：XSPI_CS_HIGH_TIME_1_CYCLE ~ XSPI_CS_HIGH_TIME_8_CYCLE，表示 1~64个周期，对应XSPI_DCR1寄存器的CSHT[5:0]位。CSHT+1定义片选 (nCS) 在发送至 Flash 的命令之间必须保持高电平的最少CLK周期数。

       6）FreeRunningClock：用于设置启用或不启用自由运行时钟。

       7）ClockMode：用于设置时钟模式，对应XSPI_DCR1寄存器CKMODE位，指示 CLK在命令之间（nCS = 1 时）的电平，可以选择的参数是：XSPI_CLOCK_MODE_0（表示模式0）或者XSPI_CLOCK_MODE_3（表示模式3）。模式 0是：nCS为高电平（片选释放）时，CLK 必须保持低电平。模式3是：nCS 为高电平（片选释放）时，CLK 必须保持高电平。

       8）WrapSize：可设置配置内存的包装大小，对应XSPI_DCR2寄存器的WRAPSIZE[2:0]位。

       9）ClockPrescaler：用于设置预分频系数，对应XSPI_DCR2寄存器的PRESCALER[7:0]位，取值范围是 0~255。仅可在 BUSY = 0 时修改该字段。

       10）SampleShifting：用于设置采样移位，对应XSPI_TCR寄存器的SSHIFT位。使用该位是考虑到外部信号延迟时，推迟数据采样。可以取值 XSPI_SAMPLE_SHIFTING_NONE（即0）：不发生移位；XSPI_SAMPLE_SHIFTING_HALFCYCLE（即1）：移位半个周期。在DDR模式下 (DDRM = 1)，固件必须确保SSHIFT = 0。

       11）DelayHoldQuarterCycle：它允许保持1/4周期的数据。

       12）ChipSelectBoundary：用于设置定义释放芯片选择的字节边界。

       13）MaxTran：用于设置启用通信调节功能。

       14）Refresh：用于设置刷新特性，可选择的范围为0~0xFFFFFFFF。

       15）MemorySelect：用于设置nCS的输出。

       l 函数返回值：

       HAL_StatusTypeDef枚举类型的值。

       l 注意事项：

       XSPI的MSP初始化函数HAL_XSPI_MspInit，该函数声明如下：

void HAL_XSPI_MspInit(XSPI_HandleTypeDef *hxspi);

       2. HAL_XSPI_Command函数

       XSPI设置命令配置函数，其声明如下：

HAL_StatusTypeDef HAL_XSPI_Command(XSPI_HandleTypeDef *hxspi,
XSPI_RegularCmdTypeDef *const pCmd, uint32_t Timeout);

       l 函数描述：

       该函数用来配置XSPI命令。

       l 函数形参：

       形参1是XSPI_HandleTypeDef结构体类型指针变量。

       形参2是XSPI_RegularCmdTypeDef结构体类型指针变量，其定义如下：

typedef struct
{
  uint32_t OperationType;             /* 操作寄存器类型 */
  uint32_t IOSelect;                  /* 选择IO */
  uint32_t Instruction;               /* 设备指令 */
  uint32_t InstructionMode;           /* 指令模式  */
  uint32_t InstructionWidth;          /* 指令宽度 */
  uint32_t InstructionDTRMode;        /* 指令DTR模式 */
  uint32_t Address;                   /* 地址 */
  uint32_t AddressMode;               /* 地址模式 */
  uint32_t AddressWidth;              /* 地址宽度 */
  uint32_t AddressDTRMode;            /* 地址DTR模式 */
  uint32_t AlternateBytes;            /* 可选字节 */
  uint32_t AlternateBytesMode;        /* 可选字节模式 */
  uint32_t AlternateBytesWidth;       /* 可选字节宽度 */
  uint32_t AlternateBytesDTRMode;     /* 可选字节DTR模式 */
  uint32_t DataMode;                  /* 数据模式 */
  uint32_t DataLength;                /* 数据长度 */
  uint32_t DataDTRMode;               /* 数据DTR模式 */
  uint32_t DummyCycles;               /* 空周期指令周期数 */
  uint32_t DQSMode;                   /* DQS模式 */
} XSPI_RegularCmdTypeDef;

       1）OperationType：用于设置操作寄存器的类型，用于对寄存器进行写操作。

       2）IOSelect：表示用于与外部内存交换数据的IO。

       3）Instruction：设置通信指令，指定要发送到外部XSPI设备的指令。

       4）InstructionMode：用于指定指令阶段模式，如下五种：

       HAL_XSPI_INSTRUCTION_NONE：无指令；

       HAL_XSPI_INSTRUCTION_1_LINE：单线传输指令；

       HAL_XSPI_INSTRUCTION_2_LINES：双线传输指令；

       HAL_XSPI_INSTRUCTION_4_LINES：四线传输指令。

       HAL_XSPI_INSTRUCTION_8_LINES：八线传输指令。

       5）InstructionWidth：用于设置指令的宽度，如下四种：

       HAL_XSPI_INSTRUCTION_8_BITS：8位指令；

       HAL_XSPI_INSTRUCTION_16_BITS：16位指令；

       HAL_XSPI_INSTRUCTION_24_BITS：24位指令；

       HAL_XSPI_INSTRUCTION_32_BITS：32位指令；

       6）InstructionDTRMode：用于设置启用或不启用指令阶段的DTR模式。

       7）Address：指定要发送到外部XSPI设备的地址，BUSY = 0 或 FMODE = 11（内存映射模式）时，将忽略写入该字段。在双闪存模式下，由于地址始终为偶地址，ADDRESS[0] 自动保持为“0”。

       8）AddressMode：指定地址模式，如下五种：

       HAL_XSPI_ADDRESS_NONE：无地址；HAL_XSPI_ADDRESS_1_LINE：单线传输地址；HAL_XSPI_ADDRESS_2_LINES：双线传输地址；HAL_XSPI_ADDRESS_4_LINES：四线传输地址；HAL_XSPI_ADDRESS_8_LINES：八线传输地址。

       9）AddressWidth：用来设置地址的宽度。

       10）AddressDTRMode：用于启用或不启用地址阶段的DTR模式。

       11）AlternateBytes：指定要在地址后立即发送到外部XSPI设备的可选数据。

       12）AlternateByteMode：指定交替字节模式，如下五种：

       HAL_XSPI_ALT_BYTES_NONE：无交替字节；

       HAL_XSPI_ALT_BYTES_1_LINE：单线传输交替字节；

       HAL_XSPI_ALT_BYTES_2_LINES：双线传输交替字节；

       HAL_XSPI_ALT_BYTES_4_LINES：四线传输交替字节。

       HAL_XSPI_ALT_BYTES_8_LINES：八线传输交替字节。

       13）AlternateBytesWidth：用于设置备用字节的宽度，可以是8位，16位，24位或者32位。

       14）AlternateBytesDTRMode：用于设置备用字节阶段启用或不启用DTR模式。

       15）DataMode：指定数据模式，如下六种：

       HAL_XSPI_DATA_NONE：无数据；HAL_XSPI_DATA_1_LINE：单线传输数据；HAL_XSPI_DATA_2_LINES：双线传输数据；HAL_XSPI_DATA_4_LINES：四线传输数据；HAL_XSPI_DATA_8_LINES：八线传输数据；HAL_XSPI_DATA_16_LINES：十六线传输数据。

       16）DataLength：用于命令传输的数据量。

       17）DataDTRMode：用于启用或不启用数据阶段的DTR模式。

       18）DummyCycles：定义空指令阶段持续周期，SDR和DDR模式下，指定CLK周期数(0~31)。

       19）DQSMode：用于设置是否启用数据频闪管理。

       形参3用于设置超时时间。

       l 函数返回值：

       HAL_StatusTypeDef枚举类型的值。

       3. HAL_XSPI_Receive函数

       XSPI接收数据函数，其声明如下：

HAL_StatusTypeDef HAL_XSPI_Receive(XSPI_HandleTypeDef *hxspi,
uint8_t *const pData, uint32_t Timeout);

       l 函数描述：

       该函数用来接收数据。

       l 函数形参：

       形参1是XSPI_HandleTypeDef结构体类型指针变量。

       形参2是uint8_t类型指针变量，存放接收数据缓冲区指针。

       形参3设置操作超时时间。

       l 函数返回值：

       HAL_StatusTypeDef枚举类型的值。

       4. HAL_XSPI_Transmit函数

       XSPI发送数据函数，其声明如下：

HAL_StatusTypeDef HAL_XSPI_Transmit (XSPI_HandleTypeDef *hxspi,
   const uint8_t *pData);

       l 函数描述：

       该函数用来发送数据。

       l 函数形参：

       形参1是XSPI_HandleTypeDef结构体类型指针变量。

       形参2是uint8_t类型指针变量，存放发送数据缓冲区指针。

       形参3设置操作超时时间。

       l 函数返回值：

       HAL_StatusTypeDef枚举类型的值。

       XSPI初始化配置步骤

       1）开启XSPI接口和相关IO的时钟，设置IO口的复用功能。

       要使用XSPI，肯定要先开启其时钟（由RCC的AHB5ENR控制），然后根据我们使用的XSPI IO口，开启对应IO口的时钟，并初始化相关IO口的复用功能（选择XSPI复用功能）。

       XSPI时钟使能方法为：

__HAL_RCC_XSPI_CLK_ENABLE();        /* 使能XSPI时钟 */

       这里大家要注意，和其他外设处理方法一样，HAL库提供了XSPI的初始化回调函数HAL_XSPI_MspInit，一般用来编写与MCU相关的初始化操作。时钟使能和IO口初始化一般在回调函数中编写。

       2）设置XSPI相关参数。

       此部分需要设置两个寄存器：XSPI_CR和XSPI_DCR，控制XSPI的时钟、片选参数、FLASH容量和时钟模式等参数，设定NOR FLASH的工作条件。最后，使能XSPI，完成对XSPI的初始化。HAL库中设置XSPI相关参数函数为HAL_XSPI_Init，该函数声明为：

HAL_StatusTypeDef HAL_XSPI_Init(XSPI_HandleTypeDef *hxspi);

       XSPI_HandleTypeDef结构体这些成员变量是用来配置XSPI_CR寄存器和XSPI_DCR寄存器相应位，大家可以结合这两个寄存器的位定义和结构体定义来理解。

       对于HAL_XSPI_Init函数使用范例请参考后面部分程序源码。

       XSPI发送命令步骤

       1）等待XSPI空闲。

       在XSPI发送命令前，必须先等待XSPI空闲，通过判断XSPI_SR寄存器的BUSY位为0，来确定。

       2）设置命令参数。

       此部分主要是通过通信配置寄存器（XSPI_CCR）设置，将XSPI配置为：每次都发送指令、间接写模式，根据具体需要设置：指令、地址、空周期和数据等的传输位宽等信息。如果需要发送地址，则配置地址寄存器（XSPI_AR）。

       在配置完成以后，即可启动发送。如果不需要传输数据，则需要等待命令发送完成（等待XSPI_SR寄存器的TCF位为1）。

       在HAL库中上述两个步骤是通过函数HAL_XSPI_Command来实现，该函数声明为：

HAL_StatusTypeDef  HAL_XSPI_Command(XSPI_HandleTypeDef *hxspi,
XSPI_RegularCmdTypeDef *const pCmd,uint32_t Timeout);

       XSPI读数据步骤

       1）设置数据传输长度。

       通过设置数据长度寄存器（XSPI_DLR），配置需要传输的字节数。

       2）设置XSPI工作模式并设置地址。

       因为要读取数据，所以，设置XSPI_CR寄存器的FMODE[1:0]位为01，工作在间接读取模式。然后，通过地址寄存器（XSPI_AR），设置我们将要读取的数据的首地址。

       3）读取数据。

       在发送完地址以后，就可以读取数据了，不过要等待数据准备好，通过判断XSPI_SR寄存器的FTF和TCF位，当这两个位任意一个位为1的时候，我们就可以读取XSPI_DR寄存器来获取从FLASH读到的数据。

       最后，在所有数据接收完成以后，终止传输（ABORT），清除传输完成标志位（TCF）。

HAL库中，读取数据是通过函数HAL_XSPI_Receive来实现的，该函数声明为：

HAL_StatusTypeDef     HAL_XSPI_Receive(XSPI_HandleTypeDef *hxspi,
uint8_t *const pData, uint32_t Timeout);

       在调用该函数读取数据之前，我们会先调用上个步骤讲解的函数HAL_XSPI_Command来指定读取数据的存放空间。

       XSPI写数据步骤

       1）设置数据传输长度。

       通过设置数据长度寄存器（XSPI_DLR），配置需要传输的字节数。

       2）设置XSPI工作模式并设置地址。

       因为要读取数据，所以，设置XSPI_CR寄存器的FMODE[1:0]位为00，工作在间接写入模式。然后，通过地址寄存器（XSPI_AR），设置我们将要写入的数据的首地址。

       3）写入数据。

       在发送完地址以后，就可以写入数据了，不过要等待FIFO不满，通过判断XSPI_SR寄存器的FTF位，当这个位为1的时候，表示FIFO可以写入数据，此时往XSPI_DR写入需要发送的数据，就可以实现写入数据到FLASH。

       最后，在所有数据写入完成以后，终止传输（ABORT），清除传输完成标志位（TCF）。

在HAL库中，XSPI发送数据是通过函数HAL_XSPI_Transmit来实现的，该函数声明为:

HAL_StatusTypeDef     HAL_XSPI_Transmit_DMA(XSPI_HandleTypeDef *hxspi,
const uint8_t *pData);

       同理，在调用该函数发送数据之前，我们会先调用HAL_XSPI_Command函数来指定要写入数据的存储地址信息。

       FLASH芯片初始化步骤

       1）使能XSPI模式。

       因为我们是通过XSPI访问外部Flash的，所以先设置Flash工作在对应模式下，例程中，我们配置单八线版本的外部Flash为八线SPI模式，配置双四线版本的两个外部Flash均为四线SPI模式。

       2）设置4字节地址模式。

       对于双四线版本的外部Flash，上电后，一般默认是3字节地址模式，我们还需要设置其为4字节地址模式，否则只能访问最大16MB的地址空间。

       38.3.2 程序解析

       本实验中，我们通过调用HAL库的函数去驱动XSPI进行通信，所以需要在工程中的Drivers/STM32H7RSxx_HAL_Driver分组下添加stm32h7rsxx_hal_xspi.c文件去支持。实验工程中，我们新增了norflash.c存放NOR Flash驱动代码，norflash_mx25um25645g.c存放MX25UM25645G的兼容驱动代码和norflash_w25q128_dual.c文件存放双片W25Q128的兼容驱动代码。

       1. XSPI驱动代码

       这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。XSPI驱动源码包括两个文件：norflash.c和norflash.h。

       norflash.h头文件对XSPI的设备类型和缓冲区大小进行了定义，代码如下：

/* NOR Flash设备支持定义 */
#define NORFLASH_SUPPORT_MX25UM25645G   /* MX25UM25645G */
#define NORFLASH_SUPPORT_W25Q128_DUAL   /* 双W25Q128 */

/* NOR Flash扇区缓冲区大小定义 */
#define NORFLASH_SECTOR_BUFFER_SIZE (0x00002000UL)

/* NOR Flash内存映射基地址定义 */
#define NORFLASH_MEMORY_MAPPED_BASE (XSPI1_BASE)

/* NOR Flash设备类型定义 */
typedef enum : uint8_t {
    NORFlash_Unknow = 0,    /* 未知 */
#ifdef NORFLASH_SUPPORT_MX25UM25645G
    NORFlash_MX25UM25645G,  /* MX25UM25645G */
#endif /* NORFLASH_SUPPORT_MX25UM25645G */
#ifdef NORFLASH_SUPPORT_W25Q128_DUAL
    NORFlash_W25Q128_Dual,  /* 双W25Q128 */
#endif /* NORFLASH_SUPPORT_W25Q128_DUAL */
    NORFlash_Dummy,
} norflash_type_t;

/* NOR Flash设备定义 */
typedef struct {
    /* NOR Flash设备类型 */
    norflash_type_t type;

    /* NOR Flash设备参数 */
    struct {
        uint8_t empty_value;    /* 擦后数据值 */
        uint32_t chip_size;     /* 全片大小 */
        uint32_t block_size;    /* 块大小 */
        uint32_t sector_size;   /* 扇区大小 */
        uint32_t page_size;     /* 页大小 */
    } parameter;

    /* NOR Flash操作函数集合 */
    struct {
        uint8_t (*init)(XSPI_HandleTypeDef *hxspi);        /* 初始化 */
        uint8_t (*deinit)(XSPI_HandleTypeDef *hxspi);      /* 反初始化 */
        uint8_t (*erase_chip)(XSPI_HandleTypeDef *hxspi);  /* 全片擦除 */
        uint8_t (*erase_block)(XSPI_HandleTypeDef *hxspi, uint32_t address);
        /* 块擦除 */
        uint8_t (*erase_sector)(XSPI_HandleTypeDef *hxspi, uint32_t address);
        /* 扇区擦除 */
        uint8_t (*program_page)(XSPI_HandleTypeDef *hxspi, uint32_t address,
uint8_t *data, uint32_t length);   /* 页编程 */
        uint8_t (*read)(XSPI_HandleTypeDef *hxspi, uint32_t address, uint8_t
*data, uint32_t length);           /* 读 */
        uint8_t (*memory_mapped)(XSPI_HandleTypeDef *hxspi);  /* 内存映射 */
    } ops;
} norflash_t;

       下面我们开始介绍norflash.c的程序，首先是XSPI接口初始化函数，其定义如下：

/**
 * @brief   初始化XSPI1
 * @param   hxspi: XSPI句柄指针
 * @param   type: NOR Flash设备类型（参考norflash.h文件中的norflash_type_t定义）
 * @retval  初始化结果
 * @arg     0: 初始化成功
 * @arg     1: 初始化失败
 */
static uint8_t norflash_xspi1_init(XSPI_HandleTypeDef *hxspi, norflash_type_t type)
{
    __IO uint8_t *ptr;
    uint32_t i;
    XSPIM_CfgTypeDef xspim_cfg_struct = {0};

    if (hxspi == NULL)
    {
        return 1;
    }

    if ((type == NORFlash_Unknow) || (type >= NORFlash_Dummy))
    {
        return 1;
    }

    ptr = (__IO uint8_t *)hxspi;
    for (i = 0; i < sizeof(XSPI_HandleTypeDef); i++)
    {
        *ptr++ = 0x00;
    }

    /* 反初始化XSPI */
    hxspi->Instance = XSPI1;
    if (HAL_XSPI_DeInit(hxspi) != HAL_OK)
    {
        return 1;
    }

    /* 初始化XSPI */
    hxspi->Instance = XSPI1;
    hxspi->Init.FifoThresholdByte = 4;
    if (0)
    {

    }
#ifdef NORFLASH_SUPPORT_MX25UM25645G
    else if (type == NORFlash_MX25UM25645G)
    {
        hxspi->Init.MemoryMode = HAL_XSPI_SINGLE_MEM;
        hxspi->Init.MemoryType = HAL_XSPI_MEMTYPE_MACRONIX;
    }
#endif /* NORFLASH_SUPPORT_MX25UM25645G */
#ifdef NORFLASH_SUPPORT_W25Q128_DUAL
    else if (type == NORFlash_W25Q128_Dual)
    {
        hxspi->Init.MemoryMode = HAL_XSPI_DUAL_MEM;
        hxspi->Init.MemoryType = HAL_XSPI_MEMTYPE_APMEM;
    }
#endif /* NORFLASH_SUPPORT_W25Q128_DUAL */
    hxspi->Init.MemorySize = HAL_XSPI_SIZE_256MB;
    hxspi->Init.ChipSelectHighTimeCycle = 1;
    hxspi->Init.FreeRunningClock = HAL_XSPI_FREERUNCLK_DISABLE;
    hxspi->Init.ClockMode = HAL_XSPI_CLOCK_MODE_0;
    hxspi->Init.WrapSize = HAL_XSPI_WRAP_NOT_SUPPORTED;
    hxspi->Init.ClockPrescaler = 4 - 1;
    hxspi->Init.SampleShifting = HAL_XSPI_SAMPLE_SHIFT_NONE;
    hxspi->Init.DelayHoldQuarterCycle = HAL_XSPI_DHQC_DISABLE;
    hxspi->Init.ChipSelectBoundary = HAL_XSPI_BONDARYOF_NONE;
    hxspi->Init.MaxTran = 0;
    hxspi->Init.Refresh = 0;
    hxspi->Init.MemorySelect = HAL_XSPI_CSSEL_NCS1;
    if (HAL_XSPI_Init(hxspi) != HAL_OK)
    {
        return 1;
    }

    /* 配置XSPIM */
    xspim_cfg_struct.nCSOverride = HAL_XSPI_CSSEL_OVR_NCS1;
    xspim_cfg_struct.IOPort = HAL_XSPIM_IOPORT_1;
if (HAL_XSPIM_Config(hxspi, &xspim_cfg_struct,
HAL_XSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)
    {
        return 1;
    }

    return 0;
}

       这里我们需要注意的是，XSPI只需要选择预分频系数就可以确定XSPI的时钟频率。时钟模式选择模式0，在未进行任何操作时 CLK 保持低电平。

       2. NORFLASH驱动代码

       在上一小节已经对XSPI协议需要用到的东西都封装好了。那么现在就要在XSPI通信的基础上，通过前面分析的外部Flash的工作时序拟定通信代码。

       由于这部分的代码量比较多，这里就不一一贴出来介绍。介绍几个重点，其余的请自行查看源码。

       下面介绍NOR FLASH初始化函数，其定义如下：

/**
 * @brief   初始化NOR Flash
 * @param   无
 * @retval  NOR Flash设备类型（参考norflash.h文件中的norflash_type_t定义）
 */
norflash_type_t norflash_init(void)
{
    uint8_t norflash_index;

    if (norflash != NULL)
    {
        if (norflash_deinit() != 0)
        {
            return 1;
        }
    }

for (norflash_index = 0; norflash_index < (sizeof(norflashs) /
sizeof(norflashs[0])); norflash_index++)
    {
        /* 初始化XSPI1 */
        if (norflash_xspi1_init(&xspi1_handle, norflashs[norflash_index]
->type) != 0)
        {
            break;
        }

        if (norflashs[norflash_index]->ops.init == NULL)
        {
            continue;
        }

        /* 初始化NOR Flash设备 */
        if (norflashs[norflash_index]->ops.init(&xspi1_handle) == 0)
        {
            if (norflashs[norflash_index]->type == NORFlash_MX25UM25645G)
            {
                /* MX25UM25645G最高支持200MHz时钟 */
                HAL_XSPI_SetClockPrescaler(&xspi1_handle, 2 - 1);
            }
            norflash = norflashs[norflash_index];
            return norflash->type;
        }
    }

    return NORFlash_Unknow;
}

       该函数用于初始化NOR FLASH，首先调用norflash_xspi1_init函数，初始化XSPI接口。然后再初始化外部NOR Flash。

       接下来介绍读取NOR FLASH函数，其定义如下：

/**
 * @brief   读NOR Flash
 * @param   address: 地址
 * @param   data: 数据缓冲区指针
 * @param   length: 数据长度
 * @retval  读结果
 * @arg     0: 读成功
 * @arg     1: 读失败
 */
uint8_t norflash_read(uint32_t address, uint8_t *data, uint32_t length)
{
    uint32_t index;
    uint32_t length_16b;

    if (norflash == NULL)
    {
        return 1;
    }

    /* 内存映射状态下直接从映射地址读取 */
    if (xspi1_handle.State == HAL_XSPI_STATE_BUSY_MEM_MAPPED)
    {
        length_16b = length >> 1;
        for (index = 0; index < length_16b; index++)
        {
            ((uint16_t *)data)[index] = ((volatile uint16_t *)
(NORFLASH_MEMORY_MAPPED_BASE + address))[index];
        }

        if (length & 1UL)
        {
            data[length - 1] = *(volatile uint8_t *)
(NORFLASH_MEMORY_MAPPED_BASE + address + length - 1);
        }

        return 0;
    }

    /* 读NOR Flash设备 */
    if (norflash->ops.read != NULL)
    {
        if (norflash->ops.read(&xspi1_handle, address, data, length) == 0)
        {
            return 0;
        }
    }

    return 1;
}

       该函数用于从NOR FLASH的指定位置读出指定长度的数据，由于NOR FLASH支持以任意地址（但是不能超过NOR FLASH的地址范围）开始读取数据，所以，这个代码相对来说比较简单。

       有读函数，那肯定就有写函数，接下来我们介绍一下NOR FLASH写函数，其定义如下：

/**
 * @brief   写NOR Flash
 * @param   address: 地址
 * @param   data: 数据缓冲区指针
 * @param   length: 数据长度
 * @retval  写结果
 * @arg     0: 写成功
 * @arg     1: 写失败
 */
uint8_t norflash_write(uint32_t address, uint8_t *data, uint32_t length)
{
    uint32_t sector_size;
    uint32_t sectors_index;
    uint32_t sector_offset;
    uint32_t sector_remain;
    uint32_t sector_write_length;
    uint32_t data_index;
    uint32_t page_size;
    uint32_t pages_index;
    uint32_t page_offset;
    uint32_t page_remain;
    uint32_t page_write_length;

    if (norflash == NULL)
    {
        return 1;
    }

    if (xspi1_handle.State == HAL_XSPI_STATE_BUSY_MEM_MAPPED)
    {
        return 1;
    }

    sector_size = norflash_get_sector_size();
    page_size = norflash_get_page_size();

    /* NOR Flash扇区缓冲区大小校验 */
if (sector_size > (sizeof(norflash_sector_buffer) /
sizeof(norflash_sector_buffer[0])))
    {
        return 1;
    }

    sectors_index = address / sector_size;
    sector_offset = address % sector_size;
    while (length != 0)
    {
        sector_remain = sector_size - sector_offset;
        sector_write_length = (length < sector_remain) ? length:sector_remain;
        length -= sector_write_length;

        /* 读取NOR Flash扇区数据 */
        if(norflash_read(sectors_index * sector_size, norflash_sector_buffer,
sector_size) != 0)
        {
            return 1;
        }

        /* NOR Flash扇区待写入位置数据空校验 */
        for (data_index = 0; data_index < sector_write_length; data_index++)
        {
            if (norflash_sector_buffer[sector_offset + data_index] !=
norflash_get_empty_value())
            {
                break;
            }
        }

        /* NOR Flash扇区待写入位置有非空数据 */
        if (data_index < sector_write_length)
        {
            /* 擦除NOR Flash扇区 */
            if (norflash_erase_sector(sectors_index * sector_size) != 0)
            {
                return 1;
            }

            /* 待写入数据写入NOR Flash扇区缓冲区 */
            for (data_index = 0; data_index < sector_write_length;data_index++)
            {
                norflash_sector_buffer[sector_offset + data_index] = *data;
                data++;
            }

            /* NOR Flash扇区缓冲区数据写入NOR Flash */
            for (pages_index = 0; pages_index < (sector_size / page_size);
pages_index++)
            {
                if (norflash_program_page(sectors_index * sector_size +
pages_index * page_size, &norflash_sector_buffer[pages_index
* page_size], page_size) != 0)
                {
                    return 1;
                }
            }
        }
        /* NOR Flash扇区待写入位置无非空数据 */
        else
        {
            pages_index = sector_offset / page_size;
            page_offset = sector_offset % page_size;
            while (sector_write_length != 0)
            {
                page_remain = page_size - page_offset;
                page_write_length = (sector_write_length < page_remain) ?
sector_write_length : page_remain;
                sector_write_length -= page_write_length;

                /* 待写入数据写入NOR Flash */
                if (norflash_program_page(sectors_index * sector_size +
pages_index * page_size + page_offset, data, page_write_length)
!= 0)
                {
                    return 1;
                }
                data += page_write_length;

                pages_index++;
                page_offset = 0;
            }
        }

        sectors_index++;
        sector_offset = 0;
    }

    return 0;
}

       该函数可以在NOR FLASH的任意地址开始写入任意长度（必须不超过NOR FLASH的容量）的数据。我们这里简单介绍一下思路：先获得首地址（addr）所在的扇区，并计算在扇区内的偏移，然后判断要写入的数据长度是否超过本扇区所剩下的长度，如果不超过，再先看看是否要擦除，如果不要，则直接写入数据即可，如果要则读出整个扇区，在偏移处开始写入指定长度的数据，然后擦除这个扇区，再一次性写入。当所需要写入的数据长度超过一个扇区的长度的时候，我们先按照前面的步骤把扇区剩余部分写完，再在新扇区内执行同样的操作，如此循环，直到写入结束。

       3. main.c代码

       在main.c里面编写如下代码：

static uint8_t g_text_buf[] = {"STM32 XSPI TEST"};
#define TEXT_SIZE (sizeof(g_text_buf))

int main(void)
{
    uint8_t t = 0;
    uint8_t key;
    norflash_type_t norflash_type;
    uint32_t flashsize;
    uint8_t data[TEXT_SIZE];

    sys_mpu_config();                   /* 配置MPU */
    sys_cache_enable();                 /* 使能Cache */
    HAL_Init();                         /* 初始化HAL库 */
    sys_stm32_clock_init(300, 6, 2);    /* 配置时钟，600MHz */
    delay_init(600);                    /* 初始化延时 */
    usart_init(115200);                 /* 初始化串口 */
    led_init();                         /* 初始化LED */
    key_init();                         /* 初始化按键 */
    hyperram_init();                    /* 初始化HyperRAM */
    lcd_init();                         /* 初始化LCD */

    lcd_show_string(30, 50, 200, 16, 16, "STM32", RED);
    lcd_show_string(30, 70, 200, 16, 16, "XSPI TEST", RED);
    lcd_show_string(30, 90, 200, 16, 16, "ATOM@ALIENTEK", RED);
    lcd_show_string(30, 110, 200, 16, 16, "WK_UP:Write KEY0:Read", RED);

    /* 初始化NOR Flash */
    norflash_type = norflash_init();
    /* 开启NOR Flash内存映射 */
    norflash_memory_mapped();
    if (norflash_type == NORFlash_Unknow)
    {
        while (1)
        {
            lcd_show_string(30, 130, 200, 16, 16, "NOR Flash Check Failed!",
RED);
            delay_ms(500);
            lcd_show_string(30, 130, 200, 16, 16, "Please Check!   ", RED);
            delay_ms(500);
            LED0_TOGGLE();
        }
    }
    lcd_show_string(30, 130, 200, 16, 16, "NOR Flash Ready!", RED);

    /* 获取NOR Flash片大小 */
    flashsize = norflash_get_chip_size();

    while (1)
    {
        key = key_scan(0);
        if (key == WKUP_PRES)
        {
            /* 往NOR Flash写入数据 */
            lcd_fill(0, 150, 239, 319, WHITE);
            lcd_show_string(30, 150, 200, 16, 16, "Start Write Flash....",
BLUE);
            norflash_init();
            norflash_write(flashsize - TEXT_SIZE, g_text_buf, TEXT_SIZE);
            norflash_memory_mapped();
            lcd_show_string(30, 150, 200, 16, 16, "Flash Write Finished!",
BLUE);
        }
        else if (key == KEY0_PRES)
        {
            /* 从NOR Flash读取数据 */
            lcd_show_string(30, 150, 200, 16, 16, "Start Read Flash.... ",
BLUE);
            norflash_read(flashsize - TEXT_SIZE, data, TEXT_SIZE);
            lcd_show_string(30, 150, 200, 16, 16, "The Data Readed Is:  ",
BLUE);
            lcd_show_string(30, 170, 200, 16, 16, (char *)data, BLUE);
        }

        if (++t == 20)
        {
            t = 0;
            LED0_TOGGLE();
        }

        delay_ms(10);
    }
}

       在main函数前面，我们定义了g_text_buf数组，用于存放要写入到FLASH的字符串。main函数代码和IIC实验部分代码大同小异，具体流程大致是：在完成系统级和用户级初始化工作后，读取FLASH的ID，然后通过KEY0去读取（flashsize-TEXT_SIZE）地址处开始的数据并把数据显示在LCD上；另外还可以通过WKUP在（flashsize-TEXT_SIZE）地址处写入g_text_buf数据并在LCD界面中显示传输中，完成后并显示“FLASH Write Finished!”。

        38 .4 下载验证

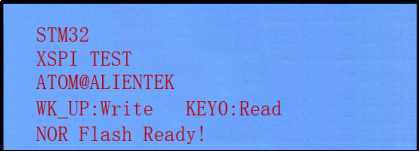

       将程序下载到开发板后，可以看到LED0不停的闪烁，提示程序已经在运行了。LCD显示的内容如图38.4.1所示：

图38.4.1 XSPI实验程序运行效果图

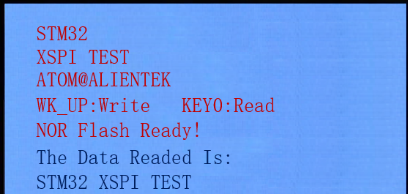

       通过先按下WKUP写入数据，然后再按KEY0读取数据，得到如图38.4.2所示：

图38.4.2 操作后的显示效果图

       程序在开机的时候会检测Norflash是否存在，如果不存在则会在 TFTLCD 模块上显示错误信息，同时LED0慢闪。
