ATK-MB027 模块用户手册

        1，特性参数

       ATK-MB027 RTC模块是正点原子推出的一款高精度实时时钟模块。该模块采用了低功耗SD3078实时时钟芯片作为核心，且内置晶振和全温度补偿功能，确保在各种温度环境下的高精度时间计量。模块通过IIC接口进行数据传输，支持设置和读取年、月、日、时、分、秒等信息（注意是BCD格式），并支持闹钟、计时器，倒数器等多种实时时钟功能。此外，该芯片支持对外接的后备电池进行智能充电管理，也支持电池电量进行检测和欠压报警指示，进一步提升了系统的可靠性。

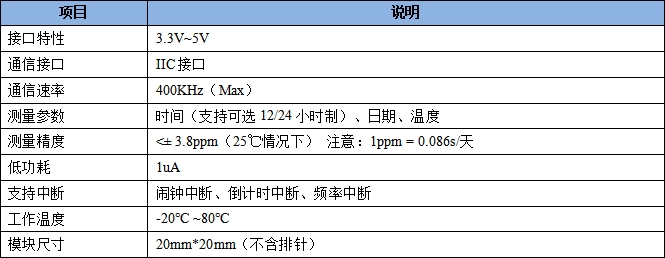

       ATK-MB027 RTC模块的各项基本参数，如下表所示：

表1.1 ATK-MB027 RTC模块基本参数

        2，使用说明

       2.1 模块引脚说明

       ATK-MB027 RTC模块通过1*6排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

图2.1.1 ATK-MB027 RTC模块实物图

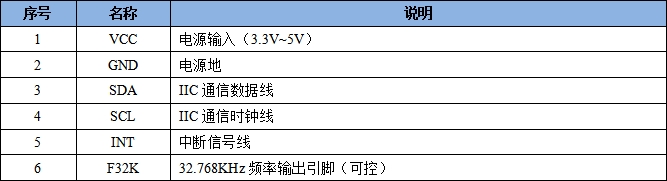

       ATK-MB027 RTC模块各引脚的描述，如下表所示：

表2.1.1 ATK-MB027 RTC模块引脚说明

       2.2 模块工作原理

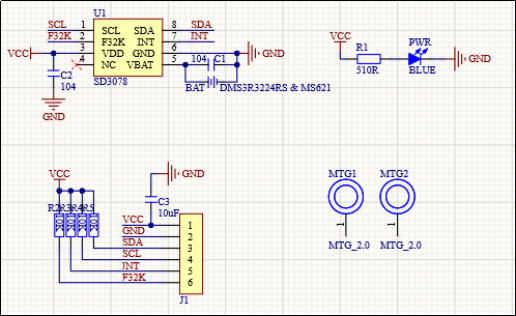

       ATK-MB027 RTC模块的原理图，如下图所示：

图2.1.2 ATK-MB027 RTC模块原理图

       从上图可以看出，模块配备了一个3.3V的超低压差稳压芯片，为SD3078实时时钟芯片提供电源。这意味着外部输入电压可以选择3.3V或5V。此外，模块还板载了一个容量为72μAh的备用电源，用于储存能量，从而在模块断电情况下维持RTC时间的运行，理论上可以持续约2天。模块通过 J1 排针与外部连接，引出了 VCC、GND、SDA、SCL 、INT和F32K 六个引脚。其中，SDA、SCL 、INT和F32K都带了10K 的上拉电阻，无需外部再添加。模块采用 IIC 通信方式，IIC 从机地址为 0x64。

       2.3 SD3078简介

       SD3078是一款支持标准IIC接口的实时时钟芯片，CPU可通过7位地址读写芯片内122字节寄存器，包括时间、报警、控制、电池电量、70字节用户SRAM及8字节ID码。该芯片内置晶振与数字温度补偿，无需担心外接元件匹配误差和温度漂移问题，在常温及宽温范围内提供全自动、高可靠的计时功能。SD3078配备定时/报警中断输出和独立的32KHz时钟输出，最长报警时间可达100年。它还支持通过VBAT脚为充电电池智能充电，并具备电量检测和欠压报警功能。（为确保充电功能，建议上电时重置18H寄存器为82H）

       SD3078的特点包括：

       1) 低功耗：0.8uA典型值(VBAT =3.0V， Ta=25℃ ）；

       2) 年、月、日、星期、时、分、秒的BCD码输入/输出，并可通过独立的地址访问各时间寄存器；

       3) 可选择 12/24 小时制式；

       4) 内置70字节通用SRAM寄存器可用于存储用户的一般数据；

       5) 具有可控的32768HZ方波输出脚 F32K；

       6) 内置 8bit 转换结果的数字温度传感器，为了节省电池电量消耗，设为 VDD 模式   下 60S 间隔测温一次，备用电池模式600S间隔测温一次；

       7) 内置晶振和谐振电容，芯片内部通过高精度补偿方法，实现在宽温范围内高精度的计时功能，出厂精度为25℃精度<±3.8ppm（VDD=3.3V）；

       8) 内置三个时钟数据写保护位，避免对数据的误写操作，可更好地保护数据。

关于SD3078的寄存器描述，请移步查看参考资料--SD3078数据手册；

        3，结构尺寸

       ATK-MB027 RTC模块的尺寸结构，如下图所示：

图3.1 ATK-MB027 RTC模块尺寸图
