ATK-MB027模块使用说明
1，硬件连接
这里以正点原子M48Z-M3最小系统板STM32F103版为例，给大家介绍一下模块和板卡的连接方法。其它板卡与模块的硬件连接方法，请大家在“ATK-MB027 RTC模块\3，程序源码\相应板卡例程文件夹\readme.txt”路径下查看。
RTC模块可通过杜邦线与正点原子M48Z-M3最小系统板STM32F103版进行连接，具体的连接关系，如下表所示：

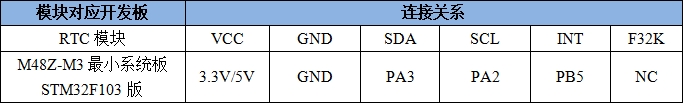

表1.1.1 RTC模块与M48Z-M3最小系统板STM32F103版连接关系
2，实验功能
2.1 RTC模块测试实验
2.1.1 功能说明
在本实验中，串口会实时打印RTC时间。需要查看这部分实验信息的用户，可用杜邦线将最小系统板STM32F103的PA9引脚和GND连接至外部的USB转串口设备，这样就可以通过XCOM上位机查看串口打印的信息了。
本实验设置秒闹钟中断，每当秒钟数数到30秒时会触发闹钟中断，使INT脚输出低电平。并在串口打印提示信息。
开发板的LED0闪烁，提示程序运行。
2.1.2 源码解读
打开本实验的工程文件夹，能够在./Drivers/BSP目录下看到ATK_RTC文件夹，和IIC文件夹，其中ATK_RTC文件夹中就包含了RTC模块的驱动文件，IIC文件夹中就包含了软件模拟IIC的驱动文件如下图所示：
图2.1.2.1 RTC模块驱动代码
图2.1.2.2 IIC驱动代码
2.1.2.1 RTC模块驱动
下面将简要介绍atk_rtc.c中几个重要的API 函数。
1. 函数atk_rtc_init和atk_rtc_init_time ()
这两个函数用于初始化RTC模块的时间以及初始时间设置功能，具体的代码，如下所示：
/**
* @brief 初始化SD3078
* @param 无
* @retval 检测结果
* 0: 检测成功
* 1: 检测失败
*/
uint8_t atk_rtc_init(void)
{
uint8_t sd3078_id[8], res = 0;
uint8_t temp = 0;
uint16_t vol = 0;
/* 初始化IIC接口 */
iic_init();
/* 读取设备ID */
res = atk_rtc_read_device_id(sd3078_id);
if((res == 0) && (sd3078_id[1] != 0)) /* 读取成功并且设备ID月份不等于0 */
{
printf ("device id = %x-%x-%x-%x-%x-%x-%x-%x\r\n", sd3078_id[0],
sd3078_id[1], sd3078_id[2], \
sd3078_id[3], sd3078_id[4], sd3078_id[5], sd3078_id[6],
sd3078_id[7]);
}
else
{
return 1;
}
atk_rtc_battery_charge_enable(); /* 使能充电 */
atk_rtc_init_time(); /* 设置初始时间 */
res = atk_rtc_get_temperature(&temp); /* 获取RTC芯片温度值 */
if(res == 0)
{
printf("temperature :%d ℃\r\n",temp);
}
res = atk_rtc_get_battery_voltage(&vol);/* 读取备用电池电压值 */
if(res == 0)
{
printf("battery voltage: %.2fv \r\n", (float)vol / 100.0f);
}
return res;
}
/**
* @brief 设置RTC模块的初始时间
* @param 无
* @retval 结果
* @arg 0: 成功
* @arg 1: 失败
*/
uint8_t atk_rtc_init_time(void)
{
uint8_t res = 0;
uint8_t rtc_init_flag = 0;
sd3078_time_t time_buf;
/* 防止复位重复初始化RTC时间 */
res = sd3078_read_ram(SD3078_REG_USER_RAM_START, &rtc_init_flag, 1);
if(rtc_init_flag != 0xBB)
{
/* 设置初始时间为：2024年10月11号，16点49分50秒 星期五 */
time_buf.second = 50;
time_buf.minute = 49;
time_buf.hour = 16;
time_buf.week = 5;
time_buf.day = 11;
time_buf.month = 10;
time_buf.year = 24;
time_buf.hour_type = SD3078_HOUR_24;
time_buf.am_pm = SD3078_AM_PM_NULL;
res = atk_rtc_set_time(&time_buf);
if (res == 0)
{
rtc_init_flag = 0xBB;
sd3078_write_ram(SD3078_REG_USER_RAM_START, &rtc_init_flag, 1);
printf("sd3078 set time success!\n");
return 0;
}
}
return res;
}
从上述代码可以看出，首先atk_rtc_init_time用于设置初始时间，这里会通过读取RAM数据判断是不是第一次初始化RTC模块，避免下次复位又重新设置时间，这里我们将初始时间设置为2024年10月11日，16:49:50，星期五，并采用24小时制。通过atk_rtc_set_time()写入时间，如果成功，则将标志位写为0xBB，防止后续重复初始化。
atk_rtc_init函数用于初始化RTC模块。首先，它初始化IIC接口，并读取设备ID以确保通信正常。接着，启用电池充电功能，并调用atk_rtc_init_time设置初始时间。随后，函数会读取温度值和备用电池电压。需要注意的是，在VDD供电的情况下，温度值每60秒更新一次，因此即使芯片温度上升，温度读数也会在60秒内保持不变，这属于正常现象。
2. 函数bcd_to_hex和hex_to_bcd ()
这两个函数实现了BCD（Binary-Coded Decimal）格式和十六进制（Hexadecimal）格式之间进行转换，具体代码，如下所示：
/**
* @brief 将BCD数据格式转成16进制数据
* @param bcd：BCD格式的数据
* @retval 转换结果
*/
static uint8_t bcd_to_hex(uint8_t bcd)
{
return (bcd >> 4) * 10 + (bcd & 0x0f);
}
/**
* @brief 将16进制数据转成BCD数据格式
* @param hex：16进制格式的数据
* @retval 转换结果
*/
static uint8_t hex_to_bcd(uint8_t hex)
{
return ((hex / 10) << 4) | (hex % 10);
}
上述代码的转换过程是比较简单的，由于SD3078实时时钟芯片时间设置和读取需使用到BCD码，所以需使用到这两个函数。转换过程这里不多做介绍，大家不熟悉的话可以在网上搜下BCD和HEX之间的转换关系。
3. 函数atk_rtc_set_time 和atk_rtc_get_time ()
这两个函数实现了RTC模的时间设置和读取功能。具体的代码，如下所示：
/**
* @brief 设置RTC实时时钟数据
* @param *rtc_time ： 时间结构体指针
* @retval 结果
* @arg 0: 成功
* @arg 1: 失败
*/
uint8_t atk_rtc_set_time(sd3078_time_t *rtc_time)
{
/* 用于存放秒、分、小时、星期、日、月、年 */
uint8_t data[7];
/* 填充数组，确保每个字段对应正确的寄存器地址 */
data[0] = hex_to_bcd(rtc_time->second); /* second */
data[1] = hex_to_bcd(rtc_time->minute); /* minute */
data[2] = hex_to_bcd(rtc_time->hour); /* hour */
if (rtc_time->hour_type == SD3078_HOUR_24)
{
data[2] |= SD3078_12_24_BIT; /* 如果为24小时制，则设置为24小时制 */
}
else if(rtc_time->am_pm == SD3078_PM)
{
data[2] |= SD3078_AM_PM_BIT;
}
data[3] = hex_to_bcd(rtc_time->week); /* week */
data[4] = hex_to_bcd(rtc_time->day); /* day */
data[5] = hex_to_bcd(rtc_time->month); /* month */
data[6] = hex_to_bcd(rtc_time-> year); /* year */
atk_rtc_write_enable(); /* 写使能 */
/* 设置时间数据 */
if (atk_rtc_write_nbytes(SD3078_REG_SEC, data, sizeof(data)) != 0)
{
atk_rtc_write_disable();
return 1;
}
atk_rtc_write_disable(); /* 写禁止 */
return 0;
}
/**
* @brief 读取RTC实时时间
* @param *rtc_time ： 存储时间结构体指针
* @retval 结果
* @arg 0: 成功
* @arg 1: 失败
*/
uint8_t atk_rtc_get_time(sd3078_time_t *rtc_time)
{
uint8_t data[7];
if (atk_rtc_read_nbytes(SD3078_REG_SEC, data, sizeof(data)) != 0)
{
return 1; /* 读取失败 */
}
/* 将读取到的数据填充到 time_t 结构体中 */
rtc_time->second = bcd_to_hex(data[0] & 0x7f); /* 对应秒 */
rtc_time->minute = bcd_to_hex(data[1] & 0x7f); /* 对应分 */
if ((data[2] & SD3078_12_24_BIT) != 0)
{
rtc_time->am_pm = SD3078_AM_PM_NULL;
rtc_time->hour_type = SD3078_HOUR_24;
rtc_time->hour = bcd_to_hex(data[2] & 0x3f); /* 对应小时 */
}
else
{
if ((data[2] & SD3078_AM_PM_BIT) != 0)
{
rtc_time->am_pm = SD3078_PM;
}
else
{
rtc_time->am_pm = SD3078_AM;
}
rtc_time->hour_type = SD3078_HOUR_12;
rtc_time->hour = bcd_to_hex(data[2] & 0x1f);
}
rtc_time->week = bcd_to_hex(data[3] & 0x07); /* 对应星期 */
rtc_time->day = bcd_to_hex(data[4] & 0x3f); /* 对应日 */
rtc_time->month = bcd_to_hex(data[5] & 0x1f); /* 对应月 */
rtc_time->year = bcd_to_hex(data[6]); /* 对应年 */
return 0;
}
函数atk_rtc_set_time用于设置时间，首先将需要设置的时间数据转换为BCD格式。然后设置为24小时制，开启写使能，然后将时间数据写入到实时时钟数据寄存器（0x00~0x06）。最后禁止写使能。防止误操作数据。
函数atk_rtc_get_time用于读取时间，首先将读取出来的BCD格式的数据转换为十进制，判断小时制，然后将读取的数据存入rtc_time结构体中，方便后续调用。
4. 函数atk_rtc_set_alarm_interrupt ()
该函数用于设置RTC模块的报警中断功能（闹钟中断），具体的代码，如下所示：
/**
* @brief 设置报警中断（闹钟功能）
* @param *alarm ： 报警中断结构体指针
* @retval 结果
* @arg 0: 成功
* @arg 1: 失败
*/
uint8_t atk_rtc_set_alarm_interrupt(sd3078_time_alarm_t *alarm)
{
uint8_t buf[8];
buf[0] = hex_to_bcd(alarm->sec_a);
buf[1] = hex_to_bcd(alarm->min_a);
buf[2] = hex_to_bcd(alarm->hour_a);
buf[3] = alarm->week_a & 0x7f;
buf[4] = hex_to_bcd(alarm->day_a);
buf[5] = hex_to_bcd(alarm->mon_a);
buf[6] = hex_to_bcd(alarm->year_a);
buf[7] = alarm->enable_a & 0x7f; /* 报警中断类型，多个类型可以或起来 */
atk_rtc_write_enable(); /* 写使能 */
/* 设置闹钟日期时间 */
if (atk_rtc_write_nbytes(SD3078_REG_ALARM_SEC, buf, 8) != 0)
{
atk_rtc_write_disable();
return 1;
}
/* 读取CTR2的原始值 */
if (atk_rtc_read_nbytes(SD3078_REG_CTR2, buf, 1) != 0)
{
atk_rtc_write_disable();
return 1;
}
buf[0] = buf[0];
buf[0] &= ~SD3078_INTS1;
buf[0] |= SD3078_INTS0;
if(alarm->ie_a == 1)
{
buf[0] |= SD3078_INTAE;
}
else
{
buf[0] &= ~SD3078_INTAE;
}
if(alarm->int_period == 1)
{
buf[0] |= SD3078_IM;
}
else
{
buf[0] &= ~SD3078_IM;
}
/* 设置CTR2寄存器 */
if (atk_rtc_write_nbytes(SD3078_REG_CTR2, buf, 1) != 0)
{
atk_rtc_write_disable();
return 1;
}
atk_rtc_write_disable();
return 0;
}
首先将设置的闹钟中断时间，转成BCD格式并存入buf，然后enable_a用于指定报警中断类型，支持秒中断、分中断、时中断、星期中断、日中断、月中断、年中断，具体详情可查阅SD3078的数据手册。然后写使能后，将buf的数据设置到报警寄存器。接着时钟中断模式为单事件报警模式。最后写禁止。其他函数大家可以打开源码，自行分析下。
2.1.2.2 IIC驱动
在图2.1.2.2中，myiic.c 和 myiic.h 是开发板与RTC模块通讯而使用的模拟 IIC 驱动文件，关于模拟 IIC 的驱动介绍，请查看正点原子各个开发板对应的开发指南中模拟 IIC 对应的章节。
2.1.2.3 实验测试代码
实验的测试代码为文件 demo.c，在工程目录下的 User 子目录中。测试代码的入口函数为 demo_run()，具体的代码，如下所示：
/* 时间结构体缓存区 */
sd3078_time_t sd3078_time_result;
/**
* @brief 闹钟测试函数
* @param 无
* @retval 无
*/
void atk_rtc_alarm_test(void)
{
sd3078_time_alarm_t alarm;
alarm.year_a = 24;
alarm.mon_a = 9;
alarm.day_a = 30;
alarm.week_a = ALARM_WEEK_MON; /* 星期一 */
alarm.hour_a = 16;
alarm.min_a = 19;
alarm.sec_a = 30;
/* 秒闹钟，每次计数的秒钟数为30秒时，会触发闹钟，拉低INT引脚 */
alarm.enable_a = ALARM_SEC;
alarm.ie_a = 1; /* 使能中断 */
alarm.int_period = 0; /* 单事件报警 */
atk_rtc_set_alarm_interrupt(&alarm);
}
/**
* @brief 例程演示入口函数
* @param 无
* @retval 无
*/
void demo_run(void)
{
while(atk_rtc_init()) /* 检测RTC模块 */
{
printf("RTC Check Failed!\r\n");
delay_ms(500);
LED0_TOGGLE(); /* 红灯闪烁 */
}
printf("RTC Ready!\r\n");
atk_rtc_alarm_test(); /* 闹钟测试函数 */
while (1)
{
/* 获取RTC数据 */
if(atk_rtc_get_time(&sd3078_time_result) == 0)
{
printf("星期%d \r\n", sd3078_time_result.week);
printf("日期：20%d-%d-%d\r\n", sd3078_time_result.year,
sd3078_time_result.month, sd3078_time_result.day);
printf("时间：%d:%d:%d\r\n", sd3078_time_result.hour,
sd3078_time_result.minute, sd3078_time_result.second);
printf("\r\n");
}
/* 闹钟触发判断 */
if(!atk_rtc_flag_get(SD3078_ALARM_TIME_FLAG))
{
printf("闹钟触发！\r\n");
/* 清除标志位，INT脚恢复高电平 */
atk_rtc_flag_clear(SD3078_ALARM_TIME_FLAG);
}
delay_ms(1000);
LED0_TOGGLE();
}
}
整个测试代码的逻辑还是比较简单的，首先定义一个全局结构体变量sd3078_time_result，用于存放读取到的RTC时间数据；并且我们还实现了一个闹钟测试函数atk_rtc_alarm_test，
该函数实现了秒中断的闹钟逻辑，闹钟会在秒数每计数到30秒时触发。
最后是我们的测试函数demo，首先会调用初始化RTC函数atk_rtc_init()检查RTC模块是否正常工作。如果检查失败，则打印错误信息，延时500毫秒并让LED闪烁。如果RTC初始化成功，打印 "RTC Ready!"，并调用 atk_rtc_alarm_test() 设置闹钟。最后在while循环中调用atk_rtc_get_time(&sd3078_time_result)获取当前RTC时间，并存入 sd3078_time_result 变量。如果成功，打印当前的星期、日期和时间。当闹钟触发时，同样也会在串口打印提示信息，并且还会清除闹钟标志，以使INT引脚恢复高电平。
2.1.3 实验现象
将RTC模块按照第一节“硬件连接”中介绍的连接方式与开发板连接，并将实验代码编译烧录至开发板中，本实验使用串口输出RTC实时时间信息，因此需将开发板的 PA9连接至 DAP 虚拟串口（或 USB 转 TTL 模块）的 RX引脚。并通过串口调试助手查看实验信息输出，如下图所示：

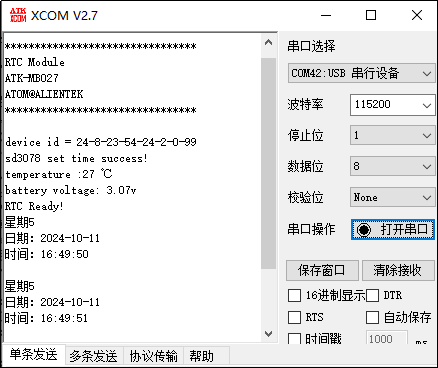

图2.1.3.1 串口调试助手显示内容
可以看到，打印的提示信息包括：设备ID、温度信息、备用电池电压值、然后就是RTC实时时间信息。那就代表实验正常！大家可以修改atk_rtc_init_time 函数中的时间信息，更改当前的初始时间值。
