ATK-MB022模块使用说明

        1，硬件连接

       这里以正点原子M48Z-M3最小系统板STM32F103版为例，给大家介绍一下模块和板卡的连接方法。其它板卡与模块的硬件连接方法，请大家在“ATK-MB022 OLED模块\3，程序源码\相应板卡例程文件夹\readme.txt”路径下查看。

       OLED模块可通过杜邦线与正点原子M48Z-M3最小系统板STM32F103版进行连接，具体的连接关系，如下表所示：

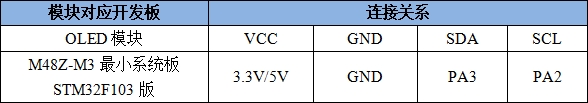

表1.1.1 OLED模块与M48Z-M3最小系统板STM32F103版连接关系

        2，实验功能

       2.1 OLED模块测试实验

       2.1.1 功能说明

       在本实验中，开发板主控芯片通过模拟IIC与OLED模块通信，下载程序成功后，按下复位键，OLED模块会自动循环显示ASCII字符及其对应的码值，并通过串口打印相关提示信息。

       开发板的LED0闪烁，提示程序运行。

       2.1.2 源码解读

       打开本实验的工程文件夹，能够在./Drivers/BSP目录下看到ATK_OLED文件夹，和IIC文件夹，其中ATK_OLED文件夹中就包含了OLED模块的驱动文件和字库文件，IIC文件夹中就包含了软件模拟IIC的驱动文件如下图所示：

图2.1.2.1 OLED模块驱动代码

图2.1.2.2 IIC驱动代码

       2.1.2.1 OLED模块驱动

       OLED驱动源码包括：atk_oled.c、atk_oled.h和oledfont.h,，oledfont.h 头文件存放的是 ASCII 字符集， atk_oled.h存放的是引脚接口宏定义和函数声明等， atk_oled.c 则是驱动代码。

       首先看 oledfont.h 头文件的 ASCII 字符集内容：

/* 常用 ASCII 表
* 偏移量 32
* ASCII 字符集: !"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]
^_`abcdefghijklmnopqrstuvwxyz{|}~
* PC2LCD2002 取模方式设置： 阴码+逐列式+顺向+C51 格式
* 总共： 3 个字符集（12*12、 16*16 和 24*24） ， 用户可以自行新增其他分辨率的字符集。
* 每个字符所占用的字节数为:(size/8+((size%8)?1:0))*(size/2),
其中 size:是字库生成时的点阵大小(12/16/24...)
*/
/* 12*12 ASCII 字符集点阵 */
const unsigned char oled_asc2_1206[95][12]={ ...这里省略字符集库... };
/* 16*16 ASCII 字符集点阵 */
const unsigned char oled_asc2_1608[95][16]={ ...这里省略字符集库... };
/* 24*24 ASICII 字符集点阵 */
const unsigned char oled_asc2_2412[95][36]={ ...这里省略字符集库... };
下面将简要介绍atk_oled.c和oledfont.h中几个重要的API 函数。

       该头文件中包含三个大小不同的 ASCII 字符集点阵，其中包括：12*12 ASCII 字符集点阵、16*16 ASCII 字符集点阵、 24*24 ASICII 字符集点阵。 每个字符集点阵都包含 95 个常用的ASCII 字符集，从空格符开始，分别为： !"#$%&'()*+,-0123456789:;<=>?@ABCD

       EFGHIJKLMNOPQRSTUVWXYZ[\]^_`abcdefghijklmnopqrstuvwxyz{|}~。

       上面的 ASCII 字符集， 我们可以使用正点原子团队开发的一个款很好的字符提取软件来制作获取。 字符提取软件为： ATK_XFONT，该软件可以提供各种字符，包括汉字（ 字体和大小都可以自己设置）阵提取，且取模方式可以设置好几种，常用的取模方式，该软件都支持。该软件还支持图形模式，也就是用户可以自己定义图片的大小，然后画图，根据所画的图形再生成点阵数据，这功能在制作图标或图片的时候很有用。

       该软件的界面如下图所示：

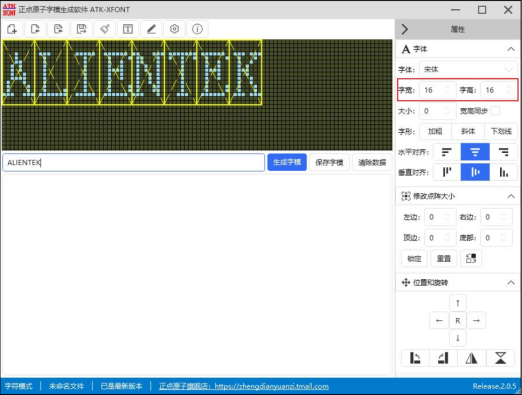

图2.1.2.1.1 ATK_XFONT软件界面

       然后我们选择设置，在设置里面设置取模方式如下图所示：

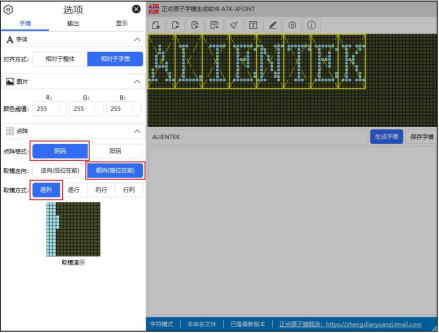

图2.1.2.1.2 设置取模方式

       上图设置的取模方式，在右上角的取模说明里面有，即从第一列开始向下每取 8 个点作为一个字节，如果最后不足8个点就补满8位。取模顺序是从高到低，即第一个点作为最高位。如*-------取为 10000000。其实就是按如图 2.1.2.1.3所示的这种方式：

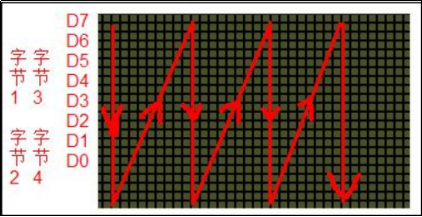

图2.1.2.1.3 取模方式图解

       从上到下，从左到右，高位在前。我们按这样的取模方式，然后把 ASCII 字符集按 12*6大小、 16*8和24*12大小取模出来（ 对应汉字大小为 12*12、16*16和24*24，字符的只有汉字的一半大！）， 每个12*6的字符占用12个字节，每个16*8的字符占用16个字节， 每个24*12的字符占用36个字节。

       atk_oled.c 文件中的代码帮助我们在OLED屏幕上显示自定义字符集。以下是 atk_oled.c 中几个重要的API函数的简要介绍。

       1. 函数atk_oled_init()

       该函数用于初始化OLED模块，具体的代码，如下所示：

/**
 * @brief       初始化OLED(SSD1306)
 * @param       无
 * @retval      无
 */
void atk_oled_init(void)
{
    iic_init();

    atk_oled_wr_byte(0xAE, OLED_CMD);   /* 关闭显示 */
    atk_oled_wr_byte(0xD5, OLED_CMD);   /* 设置时钟分频因子,震荡频率 */
    atk_oled_wr_byte(80, OLED_CMD);     /* [3:0],分频因子;[7:4],震荡频率 */
    atk_oled_wr_byte(0xA8, OLED_CMD);   /* 设置驱动路数 */
    atk_oled_wr_byte(0X3F, OLED_CMD);   /* 默认0X3F(1/64) */
    atk_oled_wr_byte(0xD3, OLED_CMD);   /* 设置显示偏移 */
    atk_oled_wr_byte(0X00, OLED_CMD);   /* 默认为0 */

    atk_oled_wr_byte(0x40, OLED_CMD);   /* 设置显示开始行 [5:0],行数. */

    atk_oled_wr_byte(0x8D, OLED_CMD);   /* 电荷泵设置 */
    atk_oled_wr_byte(0x14, OLED_CMD);   /* bit2，开启/关闭 */
atk_oled_wr_byte(0x20, OLED_CMD);   /* 设置内存地址模式 */
/* [1:0],00，列地址模式;01，行地址模式;10,页地址模式;默认10; */
    atk_oled_wr_byte(0x02, OLED_CMD);
    atk_oled_wr_byte(0xA1, OLED_CMD);   /* 段重定义设置,bit0:0,0->0;1,0->127; */
    /* 设置COM扫描方向;bit3:0,普通模式;1,重定义模式 COM[N-1]->COM0;N:驱动路数 */
 atk_oled_wr_byte(0xC8, OLED_CMD);
    atk_oled_wr_byte(0xDA, OLED_CMD);   /* 设置COM硬件引脚配置 */
    atk_oled_wr_byte(0x12, OLED_CMD);   /* [5:4]配置 */

    atk_oled_wr_byte(0x81, OLED_CMD);   /* 对比度设置 */
    atk_oled_wr_byte(0xEF, OLED_CMD);   /* 1~255;默认0X7F (亮度设置,越大越亮) */
    atk_oled_wr_byte(0xD9, OLED_CMD);   /* 设置预充电周期 */
    atk_oled_wr_byte(0xf1, OLED_CMD);   /* [3:0],PHASE 1;[7:4],PHASE 2; */
atk_oled_wr_byte(0xDB, OLED_CMD);   /* 设置VCOMH 电压倍率 */
/* [6:4] 000,0.65*vcc;001,0.77*vcc;011,0.83*vcc; */
    atk_oled_wr_byte(0x30, OLED_CMD);
    /* 全局显示开启;bit0:1,开启;0,关闭;(白屏/黑屏) */
    atk_oled_wr_byte(0xA4, OLED_CMD);
    atk_oled_wr_byte(0xA6, OLED_CMD);   /* 设置显示方式;1,反相显示;0,正常显示 */
    atk_oled_wr_byte(0xAF, OLED_CMD);   /* 开启显示 */
    atk_oled_clear();
}

       从上述代码可以看出，首先通过初始化I2C接口，确保开发板能够通过I2C通信与OLED模块进行交互。接下来是一些OLED模块的初始化指令序列，我们按照厂家提供的参考资料逐步进行配置即可。

       2. 函数atk_oled_refresh_gram()

       该函数实现了将显存 (g_atk_oled_gram) 中的内容更新到OLED屏幕上进行显示，具体代码，如下所示：

static uint8_t g_atk_oled_gram[128][8];


/**
 * @brief       更新显存到OLED
 * @param       无
 * @retval      无
 */
void atk_oled_refresh_gram(void)
{
    uint8_t i, n;

    for (i = 0; i < 8; i++)
    {
        atk_oled_wr_byte (0xb0 + i, OLED_CMD); /* 设置页地址（0~7） */
        atk_oled_wr_byte (0x00, OLED_CMD);     /* 设置显示位置—列低地址 */
        atk_oled_wr_byte (0x10, OLED_CMD);     /* 设置显示位置—列高地址 */

        for (n = 0; n < 128; n++)
        {
            atk_oled_wr_byte(g_atk_oled_gram[n][i], OLED_DATA);
        }
    }
}

       从上面的代码中可以看出，首先在函数外部定义一个静态二维数组g_atk_oled_gram[128][8]，大小为 128 列 × 8 页（屏幕的像素按页和列划分），用于存储OLED的显示内容。在函数atk_oled_refresh_gram()中通过设置页地址和列地址，将显存中的内容逐页、逐列写入OLED显示屏，最终完成整块屏幕的刷新。。

       3. 函数atk_oled_wr_byte()

       该函数实现了通过I2C协议向OLED屏幕写入一个字节的数据或命令，具体代码，如下所示：

/**
 * @brief       向OLED写入一个字节
 * @param       data: 要写入的数据/命令
 * @param       cmd: 数据/命令标志 0,表示命令;1,表示数据;
 * @retval      无
 */
static void atk_oled_wr_byte(uint8_t data, uint8_t cmd)
{
    iic_start();
    iic_send_byte(OLED_I2C_ADDR);
    iic_ack();
    cmd? iic_send_byte(0x40) : iic_send_byte(0x00);
    iic_ack();
    iic_send_byte(data);
    iic_ack();
    iic_stop();
}

       从上述代码可以看出，首先通过I2C协议向OLED模块写入一个字节的数据或命令。根据 cmd 参数，函数可以选择发送命令（cmd == 0）或数据（cmd == 1）。完整的流程包括：发送设备地址、发送标志位（数据或命令）、发送实际字节，最后结束通信。

       4. 函数atk_oled_draw_point()

       该函数实现了在OLED屏幕任意位置上绘制单个点的功能，具体代码，如下所示：

/**
 * @brief       OLED画点
 * @param       x  : 0~127
 * @param       y  : 0~63
 * @param       dot: 1 填充 0,清空
 * @retval      无
 */
void atk_oled_draw_point(uint8_t x, uint8_t y, uint8_t dot)
{
    uint8_t pos, bx, temp = 0;

    if (x > 127 || y > 63) return;  /* 超出范围了. */

    pos = y / 8;   /* 计算GRAM里面的y坐标所在的字节, 每个字节可以存储8个行坐标 */

    bx = y % 8;      /* 取余数,方便计算y在对应字节里面的位置,及行(y)位置 */
    temp = 1 << bx;    /* 高位表示高行号, 得到y对应的bit位置,将该bit先置1 */

    if (dot)            /* 画实心点 */
    {
        g_atk_oled_gram[x][pos] |= temp;
    }
    else                /* 画空点,即不显示 */
    {
        g_atk_oled_gram[x][pos] &= ~temp;
    }
}

       从上述代码可以看出，该函数用于在OLED屏幕的指定位置绘制或清除一个像素点。通过输入横坐标 x（0-127）和纵坐标 y（0-63），该函数计算点在OLED显存中的位置，然后根据 dot 参数决定是否显示该点（dot = 1）或清除该点（dot = 0）。它通过操作显存中的位数据实现像素级控制，灵活调整OLED屏幕上图像的显示。

       5. 函数atk_oled_show_char()

前面我们知道取模方式是：从上到下，从左到右，高位在前。下面根据取模的方式来编写显示字符atk_oled_show_char函数，其定义如下：

/**
 * @brief       在指定位置显示一个字符,包括部分字符
 * @param       x   : 0~127
 * @param       y   : 0~63
 * @param       size: 选择字体 12/16/24
 * @param       mode: 0,反白显示;1,正常显示
 * @retval      无
 */
void atk_oled_show_char(uint8_t x, uint8_t y, uint8_t chr, uint8_t size, uint8_t mode)
{
    uint8_t temp, t, t1;
    uint8_t y0 = y;
uint8_t *pfont = 0;
/* 得到字体一个字符对应点阵集所占的字节数 */
    uint8_t csize = (size / 8 + ((size % 8) ? 1 : 0)) * (size / 2);
    chr = chr - ' ';  /* 得到偏移后的值,因为字库是从空格开始存储的,第一个字符是空格 */

    if (size == 12)          /* 调用1206字体 */
    {
        pfont = (uint8_t *)oled_asc2_1206[chr];
    }
    else if (size == 16)  /* 调用1608字体 */
    {
        pfont = (uint8_t *)oled_asc2_1608[chr];
    }
    else if (size == 24)     /* 调用2412字体 */
    {
        pfont = (uint8_t *)oled_asc2_2412[chr];
    }
    else                     /* 没有的字库 */
    {
        return;
    }

    for (t = 0; t < csize; t++)
    {
        temp = pfont[t];

        for (t1 = 0; t1 < 8; t1++)
        {
            if (temp & 0x80)atk_oled_draw_point(x, y, mode);
            else atk_oled_draw_point(x, y, !mode);

            temp <<= 1;
            y++;

            if ((y - y0) == size)
            {
                y = y0;
                x++;
                break;
            }
        }
    }
}

       该函数为字符以及字符串显示的核心部分，函数中chr = chr - ' ';这句是要得到在字符点阵数据里面的实际地址，因为我们的取模是从空格键开始的，例如 oled_asc2_1206 [0][0]，代表的是空格符开始的点阵码。在接下来的代码，我们也是按照从上到小(先 y++)，从左到右（再x++）的取模方式来编写的，先得到最高位，然后判断是写1还是0，然后进行画点；接着读第二位，如此循环，直到一个字符的点阵全部取完为止。这其中涉及到列地址和行地址的自增， 根据取模方式来理解，就不难了。由于函数较多，关于atk_oled.c文件中的其他函数，请大家自行理解。

       2.1.2.2 IIC驱动

       在图2.1.2.2中，myiic.c 和 myiic.h 是开发板与OLED模块通讯而使用的模拟 IIC 驱动文件，关于模拟 IIC 的驱动介绍，请查看正点原子各个开发板对应的开发指南中模拟 IIC 对应的章节。

       2.1.2.3 实验测试代码

       实验的测试代码为文件 demo.c，在工程目录下的 User 子目录中。测试代码的入口函数为 demo_run()，具体的代码，如下所示：

/**
 * @brief       例程演示入口函数
 * @param       无
 * @retval      无
 */
void demo_run(void)
{
    uint8_t t = 0;

    atk_oled_init();                            /* 初始化OLED */

    atk_oled_show_string(0, 0, "ALIENTEK", 24);
    atk_oled_show_string(0, 24, "0.96' OLED TEST", 16);
    atk_oled_show_string(0, 52, "ASCII:", 12);
    atk_oled_show_string(64, 52, "CODE:", 12);
    atk_oled_refresh_gram();                /* 更新显示到OLED */

    t = ' ';
    while (1)
    {
        atk_oled_show_char(36, 52, t, 12, 1);    /* 显示ASCII字符 */
        atk_oled_show_num(94, 52, t, 3, 12);     /* 显示ASCII字符的码值 */
        atk_oled_refresh_gram();                 /* 更新显示到OLED */
        t++;

        if (t > '~')
        {
            t = ' ';
        }

        delay_ms(500);
        LED0_TOGGLE();                        /* LED0闪烁 */
    }
}

       demo_run函数的流程大致：在OLED上显示一些实验信息字符，然后开始从空格键开始不停的循环显示ASCII字符集，并显示该字符的ASCII值。最后LED0闪烁提示程序正在运行。

       2.1.3 实验现象

       将OLED模块按照第一节“硬件连接”中介绍的连接方式与开发板连接，并将实验代码编译烧录至开发板中，本实验会在OLED屏幕显示实验现象，如下图所示：

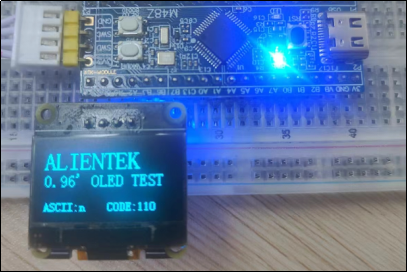

图2.1.3.1 OLED模块显示内容

       从上图可以看到OLED显示了三种尺寸的字符：24*12（ALIENTEK）、16*8（0.96’OLED TEST） 和12*6（剩下的内容）。说明我们的实验是成功的，实现了三种不同尺寸 ASCII 字符的显示，在最后一行不停的显示ASCII字符以及其码值。
