《正点原子BEE BLOCK模块资料》ATK-MB020 模块用户手册

原创 嵌入式/内核开发 作者:正点原子 时间:2025-04-15 09:34:20 0 删除 编辑

ATK-MB020 模块用户手册


        1,特性参数

       ATK-MB020心率血氧模块是正点原子推出的一款高精度生物传感器模块。该模块采用了Maxim公司的MAX30102心率血氧传感器芯片作为核心,MAX30102整合了LED、光电探测器和低噪声模拟前端,可以通过IIC接口获取心率和血氧饱和度(SpO2)等生物数据。该模块广泛应用于可穿戴设备、健康监测设备等场景,能够实现对用户心率和血氧的实时监测。其小巧设计使其适合嵌入到多种便携式应用中,为开发者提供了极大的设计自由度和便利性。

       ATK-MB020心率血氧模块的各项基本参数,如下表所示:

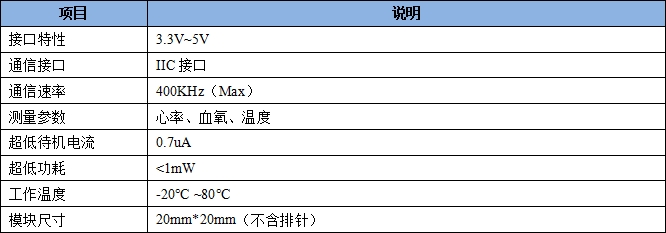

表1.1 ATK-MB020心率血氧模块基本参数


        2,使用说明


       2.1 模块引脚说明

       ATK-MB020心率血氧模块通过1*5排针(2.54mm间距)与外部设备连接,方便用户安装到自己的设备中,模块的外观如下图所示:


图2.1.1 ATK-MB020心率血氧模块实物图


       ATK-MB020心率血氧模块各引脚的描述,如下表所示:

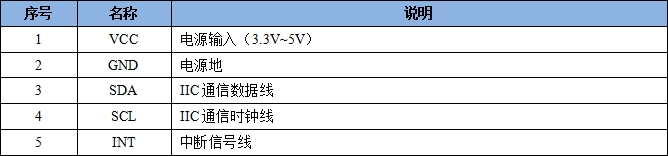

表2.1.1 ATK-MB020心率血氧模块引脚说明


       2.2 模块工作原理

       ATK-MB020心率血氧模块的原理图,如下图所示:

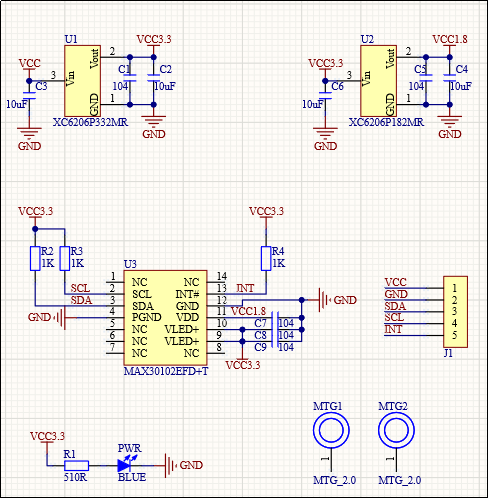

图2.1.2 ATK-MB020心率血氧模块原理图


       从上图可以看出,模块内置了3.3V和1.8V的超低压差稳压芯片,其中 1.8V 为 MAX30102 心率血氧传感器提供供电,该电压由 3.3V 通过 LDO 转换得来。因此,外部输入电压可以是 3.3V 或 5V。模块通过 J1 排针与外部连接,提供 VCC、GND、SDA、SCL 和 INT 五个引脚。其中,SDA 和 SCL 引脚上已经接有 1K 的上拉电阻,无需外部再添加。模块采用 IIC 通信方式,IIC 从机地址为 0xAE。


       2.3 MAX30102简介

       MAX30102是一款高性能的心率和血氧传感器,具有低功耗和小尺寸的优点。该传感器能够通过I2C接口与单片机进行数据通信,传输速率可达400kHz。MAX30102集成了红光和红外LED以及光电探测器,能够准确测量心率和血氧饱和度。其工作电压范围为1.8V至3.3V,使其适用于便携式设备和健康监测应用。MAX30102广泛应用于可穿戴设备、智能手环、健康监测仪器等场景。

       MAX30102的特点包括:

       1) 具有红光和红外LED,支持心率和血氧饱和度的精准测量。

       2) 低功耗设计,适合长时间佩戴和便携式设备

       3) 集成光电探测器,具备高灵敏度和低噪声性能

       4) 支持I2C接口,方便与单片机进行数据通信

       5) 超小封装尺寸: 5.6mm x 3.3mm x 1.55mm (LGA)

       MAX30102心率血氧传感器的总体框图,如下图所示:

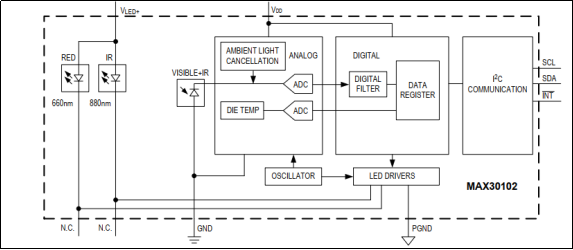

图2.3.1 MAX30102心率血氧传感器框图


       可以看到,MAX30102结构主要包括两个光电二极管(RED:即红光LED,用于测量血氧饱和度(SpO2),IR:即红外LED,用于监测心率变化);集成的温度传感器用于监测环境温度、接收器、ADC通道、数字滤波器、数据寄存器和I2C通信模块。

       整体大致流程:心率血氧传感器通过发 射可见红光(RED)和红外光(IR)来工作。光电探测器(包括可见光和红外光)会检测经过皮肤反射回来的光线,并将其转换为电信号,输入到模块内部的信号处理电路。该电路对反射光信号进行放大、环境光消除、模数转换和滤波处理。处理后的数据会被存储在FIFO数据寄存器中,主控通过I2C接口读取这些数据寄存器中的信息。


       2.4 心率和血氧测量原理

       MAX30102心率血氧传感器的工作原理基于光电容积脉搏波(PPG)技术,通过发 射和检测光信号来测量血氧饱和度和心率。以下是其基本原理的详细说明:

       1, 光源发 射:MAX30102配备了LED灯,通常包括红光(波长约为660 nm)和红外光(波长约为940 nm)发 射 器。这些光源通过皮肤照射到血液中。

       2, 光信号的反射:血液中的氧合血红蛋白(HbO₂)和脱氧血红蛋白(Hb)对不同波长的光有不同的吸收特性。氧合血红蛋白对红光的吸收较强,而脱氧血红蛋白对红外光的吸收较强。当LED光照射到皮肤时,部分光被皮肤、血管和血液反射回来。

       3, 信号处理:模块内部的光电探测器会捕获反射回来的光信号,并将其转换为电信号。捕获的电信号经过放大和滤波,经过模数转换后,信号会被转换成数字信号,并存储在FIFO数据寄存器中,主控单元通过I2C接口读取数据,并进行算法处理,计算出心率和血氧饱和度(SpO₂)。

       总结如下:

       心率测量原理:当心脏跳动时,血液进入血管,导致血管扩张,反射光的强度增加;而当心脏放松时,血液流出,反射光强度减弱。光电探测器捕捉到反射光的变化,并将其转换为电信号。随着时间的推移,这些信号形成了脉搏波形。通过分析电信号的变化来计算出心率。

       血氧测量原理:血氧测量基于血红蛋白对不同波长光的吸收特性。血红蛋白在氧合状态和缺氧状态下对红光(RED)和红外光(IR)的吸收不同。当红光和红外光穿过血液时,光电探测器捕捉到反射回来的光信号,并将其转换为电信号。通过分析红光和红外光信号的比值,计算出血液中的血氧饱和度(SpO2)。


       2.5 MAX30102寄存器介绍

       MAX30102心率血氧传感器的寄存器主要包括三大部分:状态寄存器、设置寄存器、温度寄存器以及版本号和设备ID的寄存器,如下图。

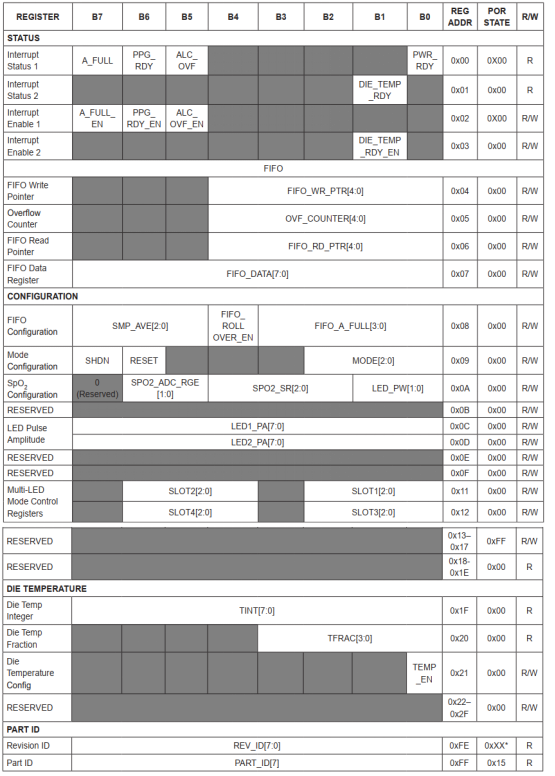

图2.5.1 MAX30102寄存器


       由于寄存器较多,就不一一介绍了,我们这里仅对我们重点关注的FIFO数据寄存器进行介绍。

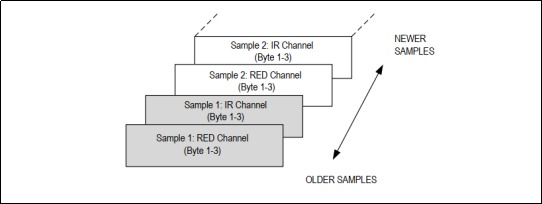

图2.5.2 FIFO数据寄存器的缓存图


       MAX30102芯片的FIFO数据寄存器可以存储32个数据样本。每个样本的大小取决于所配置的通道数量:

       l 配置为Heart Rate模式时,每个样本包含一个红外(IR)通道的数据,大小为3个字节。

       l 配置为SpO2模式时,每个样本包含RED(红光)和IR(红外)两个通道的数据,总共6个字节。前3个字节为RED通道数据,后3个字节为IR通道数据。

       因此,FIFO最多可以存储192字节的数据(32个样本)。在读取FIFO数据寄存器时,I2C寄存器地址不会自动递增,数据会从同一地址重复读取。

       在Heart Rate模式下,每个样本3字节,因此需要通过I2C连续读取3次才能获取一个完整样本的数据;而SpO2模式下,每个样本6字节,所以需要连续读取6次才能获取一个完整样本数据。


图2.5.3 FIFO数据存储格式示意图


       上图是18 位 ADC 采样一通道的数据示意图,显示了数据是如何填充到 FIFO_DATA 寄存器的。数据从 FIFO_DATA[17] 开始排列,其中FIFO_DATA[18]~[23] 并未使用到。

       FIFO 中每个通道的数据占用 3 个字节,且数据为左对齐。这意味着无论 ADC 分辨率如何设置,最高位(MSB)始终在固定位置。而FIFO_DATA[2]~[0]随 ADC 分辨率配置来决定使用。如下图所示:

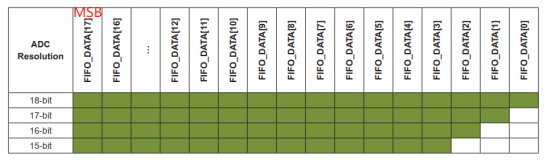

图2.5.4 不同ADC分辨率的数据排布


       2.6 MAX30102驱动流程

       1) 初始化I2C接口:确保MCU和MAX30102之间的I2C通信已正确配置;

       2) 芯片复位:复位MAX30102心率血氧传感器;

       3) 配置传感器模式(源码配置为SpO2模式):

       l 心率模式:仅使用RED(红光)光通道;

       l SpO2模式:使用RED(红光)和IR(红外)通道;

       l 多LED模式:允许用户选择不同的LED进行测量;

       4) 设置采样率和分辨率:通过配置0x0A(SpO2 Configuration)寄存器,设置传感器的LED脉冲宽度、采样率和ADC分辨率。需根据实际应用调整:LED脉冲宽度越长,信号越稳定。采样率应与测量要求匹配。ADC分辨率决定数据的精度;

       5) 设置LED驱动电流:通过写入寄存器0x0C和0x0D(LED Pulse Amplitude)配置红光和红外LED的驱动电流。一般推荐开始时设置为较低值,然后根据实际信号质量调整;

       6) 启用FIFO寄存器:设置FIFO存储的样本数量、FIFO溢出标志以及读写指针,设置FIFO存储的样本数量、FIFO溢出标志以及读写指针;

       7) 读取数据:当中断发生时,读取FIFO寄存器(0x07),获取RED和IR样本数据;

       8) 处理数据:处理获得的RED和IR样本数据,利用特定的算法计算出心率以及血氧浓度。


        3,结构尺寸

       ATK-MB020心率血氧模块的尺寸结构,如下图所示:

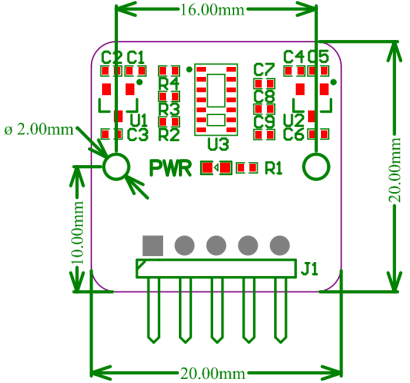

图3.1 ATK-MB020心率血氧模块尺寸图
