产品型号：VK1024B

产品品牌：永嘉微电/VINKA

封装形式：SOP16

产品年份：新年份

原厂，工程服务，技术支持！

VK1024B 概述：

VK1024B 是 24 点、 内存映象和多功能的 LCD 驱动， VK1024B 的软件配置特性使它适用于多种 LCD 应用场合，包括 LCD 模块和显示系统，用于连接主控制器和VK1024B 的管脚只有 4 条， VK1024B 还有一个节电命令用于降低系统功耗。

特点：

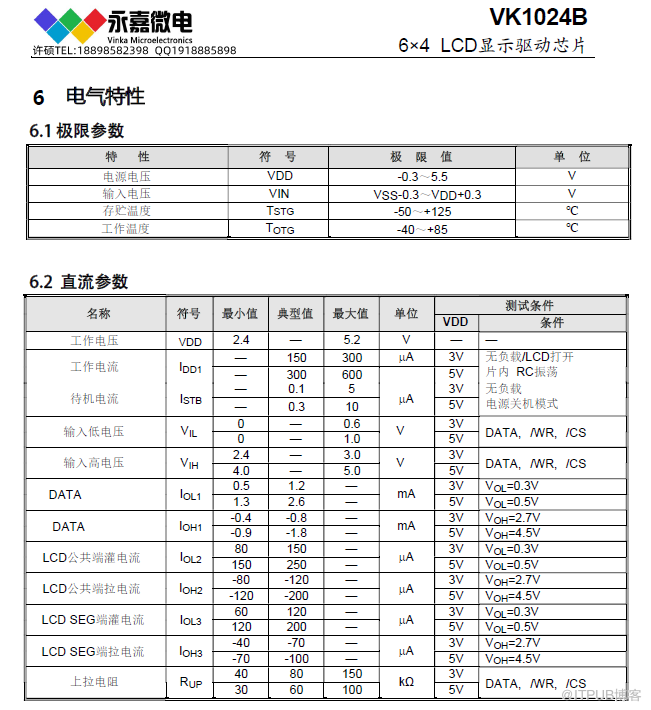

★ 工作电压：2.4V--5.2V

★ 内嵌 256KHz RC oscillator

★ 可外接 32KHz 芯片或 256KHz 频率源程

★ 可选择 1/2,1/3 偏压，也可选择 1/2,1/3 1/4 的占空比

★ 两种蜂鸣器频率

★ 节电命令可用于减少功耗

★ 内 嵌 时 基 发 生 器 和 看 门 狗 定 时 器（WDT）

★ 8 个时基/看门狗定时器时钟源

★ 一个 14 X4 的 LCD 驱动器

★ 一个内嵌的 32X4 位显示 RAM 内存

★ 四线串行接口

★ 内片 LCD 驱动频率源

★ 数据模式和命令模式指令

★ 三种数据访问模式

★ 提供 VLCD 脚位可用来调整 LCD 电压

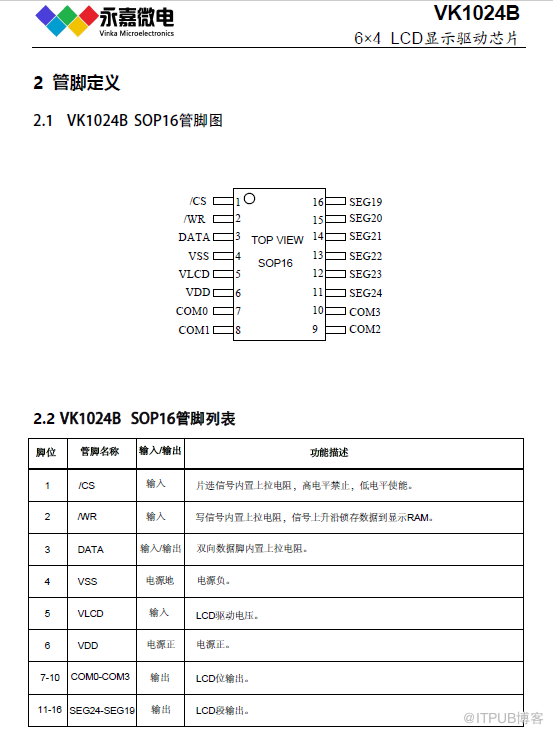

★封装SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

LCD 控制器及驱动器系列芯片简介如下：

RAM 映射LCD控制器和驱动器系列：

VK1024B  2.4V ～5.2V   6seg*4com    6*3   6*2    偏置电压1/2 1/3   S0P16  省电模式

VK1056B  2.4V ～5.2V   14seg*4com   14*3  14*2   偏置电压1/2 1/3   SOP24  省电模式

VK1056C  2.4V ～5.2V   14seg*4com   14*3  14*2    偏置电压1/2 1/3   SSOP24 省电模式

VK1072B  2.4V ～5.2V   18seg*4com   18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式

VK1072C  2.4V ～5.2V   18seg*4com  18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式

VK1072D  2.4V ～5.2V   18seg*4com  18*3  18*2   偏置电压1/2 1/3   SSOP28 省电模式

VK1088B  2.4V ～5.2V   22seg*4com   22*3  22*2   偏置电压1/2 1/3   QFN32（4*4 超小体积）

VK0192M   2.4V ～5.2V   24seg*8com         偏置电压1/4      LQFP44 省电模式

VK0256   2.4V ～5.2V   32seg*8com             偏置电压1/4      QFP64  省电模式

VK0256B  2.4V ～5.2V   32seg*8com             偏置电压1/4      LQFP64 省电模式

VK0256C  2.4V ～5.2V   32seg*8com             偏置电压1/4     LQFP52 省电模式

VK0384   2.4V ～5.2V   48seg*8com             偏置电压1/4    LQFP64省电模式

VK1621  2.4V ～5.2V   32seg*4com  32*3 32*2    偏置电压1/21/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1622    2.4V ～5.2V   32seg*8com        偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/ QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    省电模式

VK1623    2.4V ～5.2V   48seg*8com       偏置电压1/4     LQFP100/QFP100；     DICE/DIE 裸片(绑定COB)；COG(绑定玻璃)       省电模式

VK1625   2.4V ～5.2V   64seg*8com         偏置电压1/4   LQFP100/QFP100；      DICE/DIE裸片(绑定COB)；COG(绑定玻璃)  省电模式

   VK1626   2.4V ～5.2V   48seg*16com     偏置电压1/5      LQFP100/QFP100；     DICE/DIE裸片(绑定COB)；COG(绑     定玻璃)          省电模式

高抗干扰LCD液晶控制器及驱动系列:

VK2C21A   2.4 ～5.5V  20seg*4com  16*8  偏置电压1/3 1/4  I2C通讯接口    SOP28:     DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21AA   2.4 ～5.5V  20seg*4com  16*8  偏置电压1/3 1/4  I2C通讯接口   SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21B   2.4 ～5.5V  16seg*4com  12*8  偏置电压1/3 1/4  I2C通讯接口  SOP24；  DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21BA  2.4 ～5.5V  16seg*4com  12*8  偏置电压1/3 1/4  I2C通讯接口  SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21C   2.4 ～5.5V  12seg*4com  8*8   偏置电压1/3 1/4  I2C通讯接口  SOP20；  DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21D   2.4 ～5.5V  8seg*4com  4*8  偏置电压1/3 1/4  I2C通讯接口  NSOP16；   DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22A   2.4 ～5.5V    44seg*4com      偏置电压1/2 1/3  I2C通讯接口  LQFP52；   DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22B   2.4 ～5.5V  40seg*4com      偏置电压1/2 1/3  I2C通讯接口  LQFP48；    DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23A   2.4 ～5.5V  56seg*4com   52*8 偏置电压1/3 1/4  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23B   2.4 ～5.5V  36seg*8com      偏置电压1/3 1/4   I2C通讯接口  LQFP48；  DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24A   2.4 ～5.5V  72seg*4com  68*8 60*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24B   2.4 ～5.5V  56seg*4com  52*8 44*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

超低功耗LCD液晶控制器及驱动系列:

VKL060   2.5 ～5.5V 15seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP24  超低功耗/抗干扰

VKL075   2.5 ～5.5V 19seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP28  超低功耗/抗干扰

VKL128   2.5 ～5.5V 32seg*4com  偏置电压1/2 1/3  I2C通讯接口 LQFP44  超低功耗/抗干扰

VKL144A  2.5 ～5.5V 36seg*4com  偏置电压1/2 1/3  I2C通讯接口 TSSOP48超低功耗/抗干扰

   VKL144B  2.5 ～5.5V  36seg*4com  偏置电压1/2 1/3  I2C通讯接口 QFN48(6*6超小体积) 超低功耗/抗干扰

静态显示LCD液晶控制器及驱动系列：

VKS118  2.4 ～5.2V 118seg*1com  偏置电压 --     4线通讯接口  LQFP128    可视角大,对比度好,不闪烁

   VKS232  2.4 ～5.2V 116seg*2com  偏置电压1/1 1/2    4线通讯接口  LQFP128   可视角大,对比度好,不闪烁

VK1024B_V1.3-CN规格书.pdf

VK1024B_V1.3-EN.pdf

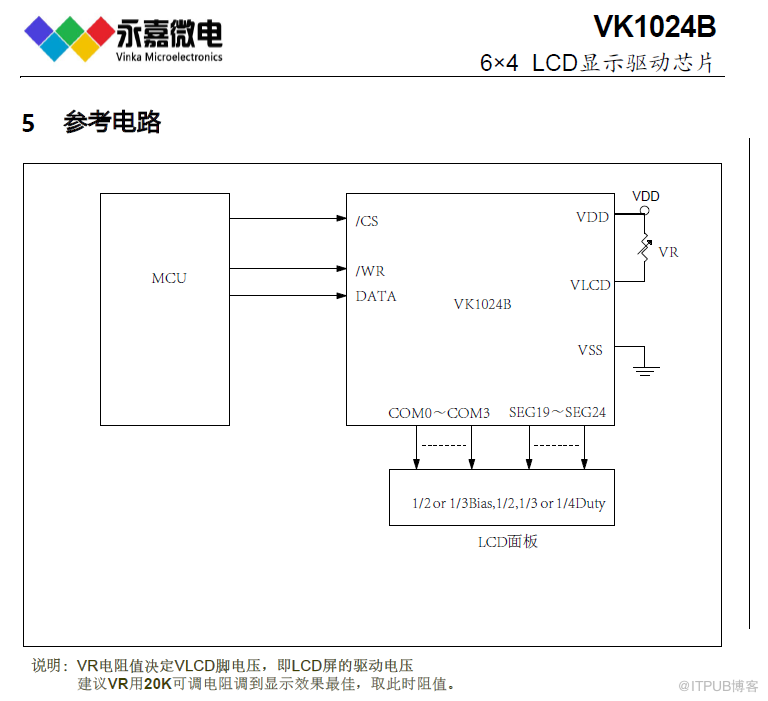

VK1024B参考电路.pdf
