产品型号： VK2C21A/B/C/D

产品品牌：永嘉微电 /VINKA

封装形式： SOP28/24/20/16

可定制裸片： DICE(COB邦定片)；COG(邦定玻璃用)

产品年份：新年份

原厂 ,工程服务，技术支持！

VK2C21A/B/C/D概述：

VK2C21是一个点阵式存储映射的LCD驱动器，可支持最大80点（20SEGx4COM）或者最大128点（16SEGx8COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。ZXY016

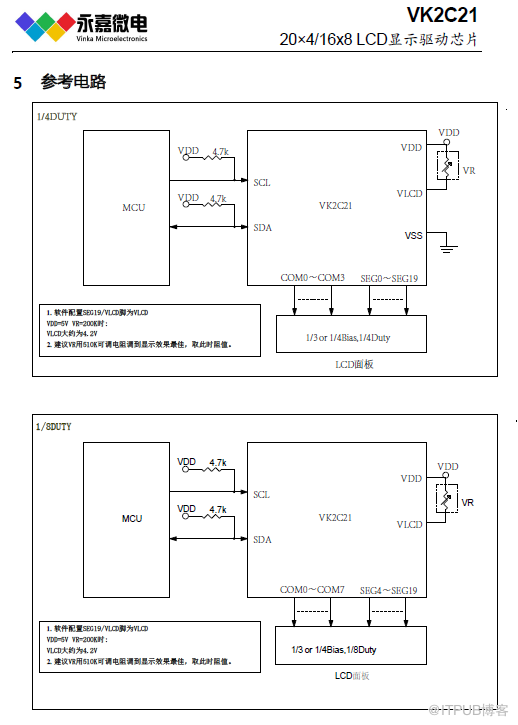

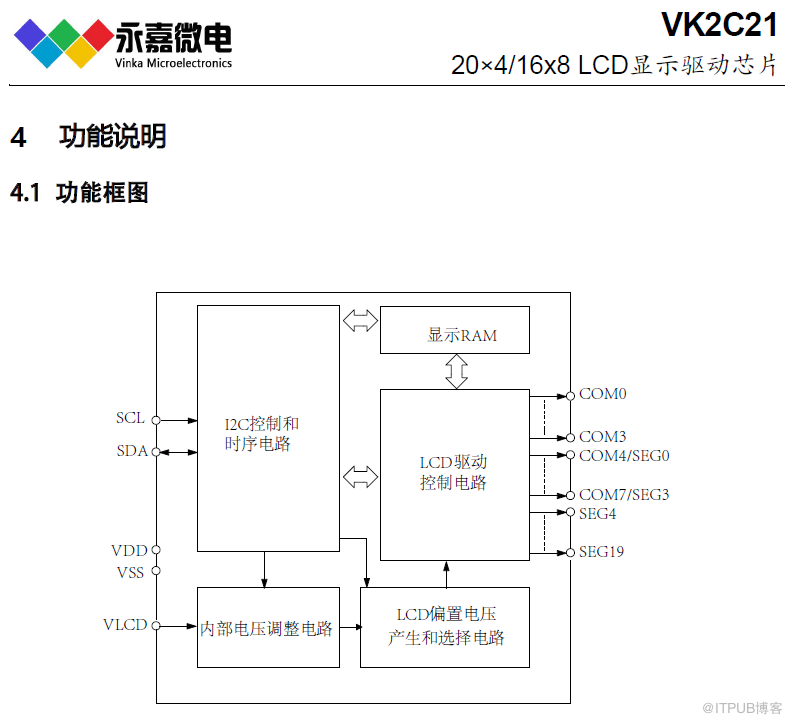

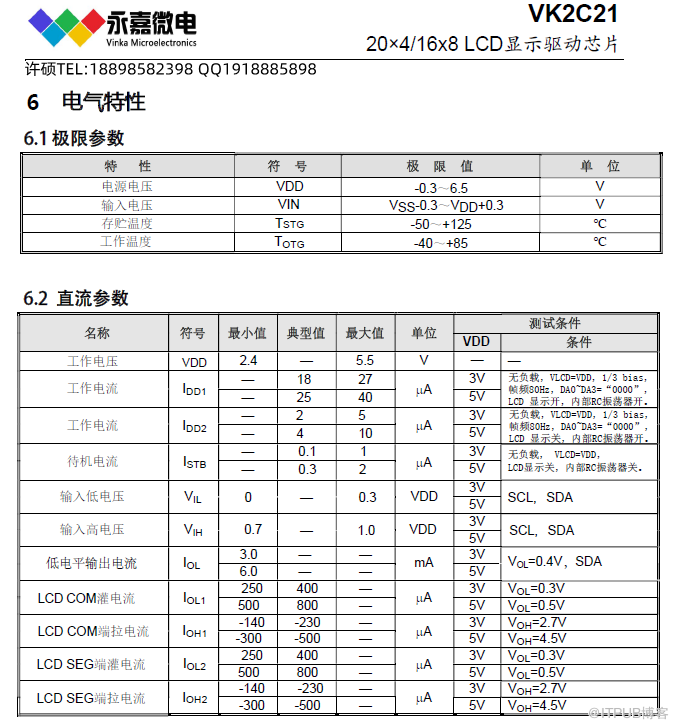

特点：

★  工作电压 2.4-5.5V

★  内置32 kHz RC振荡器

★  偏置电压（BIAS）可配置为1/3、1/4

★  COM周期（DUTY）可配置为1/4、1/8

★  内置显示RAM为20x4位、16x8位

★  帧频可配置为80Hz、160Hz

★  省电模式（通过关显示和关振荡器进入）

★  I2C通信接口

★  显示模式20x4、16x8

★  3种显示整体闪烁频率

★  软件配置LCD显示参数

★  读写显示数据地址自动加1

★  VLCD脚提供LCD驱动电压源（<VDD）

★  内置16级LCD驱动电压调整电路

★  内置上电复位电路(POR)

★  低功耗、高抗干扰

★ 封装 SOP20 (300mil) (12.8mm x 7.5mm PP=1.27mm)

SOP24 (300mil) (15.4mm x 7.5mm PP=1.27mm)

SOP28 (300mil) (18.0mm x 7.5mm PP=1.27mm)

NSOP16 (150mil) (9.9mm x 3.9mm PP=1.27mm)

            DICE    COG

LCD/LED控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B  2.4V～5.2V   6seg*4com      6*3   6*2      偏置电压1/2 1/3   S0P16    省电模式

VK1056B  2.4V～5.2V   14seg*4com     14*3  14*2   偏置电压1/2 1/3   SOP24    省电模式

VK1056 C   2.4V～5.2V   14seg*4com     14*3  14*2      偏置电压1/2 1/3   S S OP24   省电模式

VK1072B  2.4V～5.2V   18seg*4com    18*3  18*2      偏置电压1/2 1/3     SOP28    省电模式

VK1072C  2.4V～5.2V     18seg*4com    18*3  18*2      偏置电压1/2 1/3   SOP28    省电模式

VK1072 D   2.4V～5.2V     18seg*4com    18*3  18*2     偏置电压1/2 1/3    S SOP28   省电模式

VK1088B  2.4V～5.2V     22seg*4com     22*3  22*2   偏置电压1/2 1/3   QFN32（4 * 4   超小体积 ）

VK0192 M     2.4V～5.2V     24seg*8com            偏置电压1/4       LQFP44   省电模式

VK0256   2.4V～5.2V     32seg*8com               偏置电压1/4       QFP64    省电模式

VK0256B  2.4V～5.2V     32seg*8com                偏置电压1/4      LQFP64   省电模式

VK0256C  2.4V～5.2V     32seg*8com               偏置电压1/4     LQFP52   省电模式

VK0384      2.4V～5.2V     48 seg*8com               偏置电压1/4    LQFP64 省电模式

VK1621    2.4V～5.2V     32seg*4 com  32*3 32* 2       偏置电压1/21/3   LQFP44 (QFP44正方形) / LQFP 48 / SSOP48/ SDIP28； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 省电模式

VK1622      2. 4 V～5. 2 V   32seg*8com        偏置电压1/4   LQFP44/ LQFP 48/ LQFP52 / LQFP 64/   QFP64 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)    省电模式

VK1623      2.4V～5.2V   48seg*8com       偏置电压1/4       LQFP100/QFP100 ；      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)          省电模式

VK1625   2.4V～5.2V     64seg*8com          偏置电压1/4   LQFP100/QFP100 ；       DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)    省电模式

VK1626   2.4V～5.2V     48seg*16com       偏置电压1/5        LQFP100/QFP100 ；      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)               省电模式

高抗干扰LCD液晶控制器及驱动系列:

VK2C21A     2.4～5.5V  20seg*4com    16*8       偏置电压1/3 1/4     I2C通讯接口        SOP28 ；      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21A A      2.4～5.5V  20seg*4com   16*8    偏置电压1/3 1/4    I2C通讯接口    SSOP28； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21B     2.4～5.5V  16seg*4com    12*8    偏置电压1/3 1/4     I2C通讯接 口       SOP24 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21B A     2.4～5.5V  16seg*4com    12*8    偏置电压1/3 1/4     I2C通讯接 口       S S OP24 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21C     2.4～5.5V  12seg*4com    8*8   偏置电压1/3 1/4     I2C通讯接口      SOP20 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21D     2.4～5.5V  8seg*4com    4*8     偏置电压1/3 1/4      I2C通讯接口      N SOP16 ；    DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22A     2.4～5.5V     44seg*4com        偏置电压1/2 1/3     I2C通讯接口     LQFP52 ；    DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22B     2.4～5.5V  40seg*4com        偏置电压1/2 1/3      I2C通讯接口     LQFP48 ；     DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23A     2.4～5.5V  56seg*4com     5 2*8     偏置电压1/3 1/4     I2C通讯接口     LQFP64 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23B     2.4～5.5V  36seg*8com       偏置电压1/3   1/4     I2C通讯接口     LQFP48 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24 A      2.4～5.5V  72seg*4com    68*8 60*16     偏置电压1/3 1/4 1/5      I2C通讯接口    LQFP80； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24 B      2.4～5.5V   56 seg*4com     52 *8 44 *16     偏置电压1/3 1/4 1/5       I2C通讯接口    LQFP64； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

      超低功耗LCD液晶控制器及驱动系列:

VKL060   2.5～5.5V 15seg*4com    偏置电压1/2 1/3  I2C通讯接口 SSOP24    超低功耗 /抗干扰

VKL0 75    2.5～5.5V 1 9 seg*4com  偏置电压1/2 1/3    I2C通讯接口 SSOP2 8  超低功耗/抗干扰

VKL128   2.5～5.5V 32seg*4com    偏置电压1/2 1/3    I2C通讯接口 LQFP44    超低功耗 /抗干扰

VKL144A  2.5～5.5V 36seg*4com    偏置电压1/2 1/3    I2C通讯接口 TSSOP48 超低功耗 /抗干扰

VKL144B  2.5～5.5V    36seg*4com    偏置电压1/2 1/3    I2C通讯接口 QFN48 (6*6超小体积) 超低功耗/抗干扰

静态显示 LCD液晶控制器及驱动系列：

VKS118    2.4～5.2V 118seg* 1 com    偏置电压 --     4线通讯接口    LQFP128      可视角大 ,对比度好,不闪烁

VKS232    2.4～5.2V 116seg*2co m  偏置电压1/1 1/ 2     4线通讯接口    LQFP128     可视角大 ,对比度好,不闪烁

内存映射的 LED控制器及驱动器：

VK16D32    3.0 ～5. 5 V      驱动点阵： 96   共阴驱动：8段12位   共阳驱动：---   通讯接口： SCL/SDA    静态电流/待机电流：＜1 mA ＜ 10 μ A     按键： ---   封装：SSOP24   恒流驱动

VK16D33    3.0 ～5. 5 V     驱动点阵： 128   共阴驱动：8段16位   共阳驱动：---   通讯接口： SCL/SDA    静态电流/待机电流：＜1 mA ＜ 10 μ A     按键： ---   封装：SOP28    恒流驱动

VK16K33    3.0 ～5. 5 V     驱动点阵： 128/96/64    共阴驱动：16段8位；12段8位；8段8位 共阳驱动：8段16位；8段12位；8段8位        通讯接口： SCL/SDA            静态电流 /待机电流：＜1 mA ＜ 10 μ A           按键： 16*3  10*3  8*3            封装： SOP28/24/20   驱动电流大，适合高亮显示场合

VK1640     3.0 ～5. 5 V       驱动点阵： 128     共阴驱动：8段16位     共阳驱动：16段8位 通讯接口： CLK/DIN   静态电流/待机电流：＜0.1 mA/--      按键： ---   封装：SOP28

VK1640A    3.0 ～5. 5 V      驱动点阵： 128      共阴驱动：8段16位     共阳驱动：16段8位 通讯接口： CLK/DIN     静态电流 /待机电流：＜0.1 mA/--        按键： ---   封装：SSOP28

VK1640B    3.0 ～5. 5 V      驱动点阵： 96       共阴驱动：8段12位     共阳驱动：12段8位 通讯接口： CLK/DIN     静态电流 /待机电流：＜0.1 mA/--      按键： ---   封装：SSOP24

VK1650     3.0 ～5. 5 V      驱动点阵： 32   共阴驱动： 8段4位    共阳驱动： 4段8位    通讯接口 :CLK/DAT    静态电流 /待机电流：typ.0.3mA /50 μ A      按键： 7*4   封装：SOP16/DIP16

VK1Q60     3.0 ～5. 5 V    驱动点阵： 32    共阴驱动： 8段4位    共阳驱动： 4段8位    通讯接口 :CLK/DAT     静态电流 /待机电流：typ.0.3mA /50 μ A      按键： 7*4   封装：QFN16

VK1651     3.0 ～5. 5 V      驱动点阵： 28    共阴驱动： 4段7位    共阳驱动： 7段4位   通讯接口 :CLK/DIO    静态电流 /待机电流：＜5 mA/--       按键： 7*1   封装：SOP16/DIP16

VK1637      3.0 ～5. 5 V    驱动点阵： 48    共阴驱动： 6段8位    共阳驱动： 8段6位    通讯接口： CLK/DIO         静态电流 /待机电流：-- /--        按键： 8*2       封装： SOP20/DIP20

VK1616     3.0 ～5. 5 V     驱动点阵 :28   共阴驱动 :7段4位   共阳驱动 :4段7位   通讯接 口 :CLK/STB/DIO   静态电流/待机电流：＜1 mA/--         按键： ---     封装： SOP16/DIP16   抗干扰能力强

VK1618    3.0 ～5. 5 V    驱动点阵： 35/36/35/32    共阴驱动：5段7位；6段6位；7段5位；8段4位  共阳驱动：7段5位；6段6位；5段7位；4段8位     通讯接口 :CLK/STB/DIO静态电流/待机电流：＜1 mA/--   按键： 5*1   封装：SOP18/DIP18     抗干扰能力强

VK1620B   3.0 ～5. 5 V     驱动点阵： 48/45/40      共阴驱动：8段6位；9段5位；10段4位共阳驱动：6段8位；5段9位；4段10位      通讯接口： CLK/STB/DIO        静态电流 /待机电流：＜1 mA/--         按键： ---      封装： SOP20      抗干扰能力强

VK1624    3.0 ～5. 5 V    驱动点阵： 77/72/65/56 共阴驱动：11段7位；12段6位；13段5位；14段4位    共阳驱动：7段11位；6段12位；5段13位;4段14     通讯接口： CLK/STB/DIO          静态电流/待机电流：＜1 mA/--       按键： ---     封装： SOP24/DIP24    抗干扰能力强

VK1S68C    3.0 ～5. 5 V   驱动点阵： 70/66/60/52  共阴驱动：10段7位；11段6位；12段5位；13段4位   共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口   : CLK/STB/DIO           静态电流/待机电流：＜1 mA/--       按键： 10*2      封装： SSOP24      抗干扰能力强

VK1Q68D   3.0 ～5. 5 V   驱动点阵： 70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位   共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口： CLK/STB/DIO       静态电流/待机电流：＜1 mA/--         按键： 10*2        封装： QFN24      抗干扰能力强

VK1668     3.0 ～5. 5 V     驱动点阵： 70/66/60/52    共阴驱动:10段7位;11段6位;12段5位；13段4位   共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口   : CLK/STB/DIO        静态电流/待机电流：＜1 mA/--       按键： 10*2      封装： SOP24/SSOP24    抗干扰能力强

VK1628     3.0 ～5. 5 V     驱动点阵： 70/66/60/52    共阴驱动： 10段7位；11段6位；12段5位；13段4位    共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口： CLK/STB/DIO  静态电流/待机电流：＜1 mA/--     按键： 10*2    封装： SOP28  抗干扰能力强

VK1S38A    3.0 ～5. 5 V     驱动点阵： 64  共阴驱动：8段8位  共阳驱动：8段8位   通讯接口： CLK/STB/DIO   静态电流 /待机电流：＜5 mA/--     按键： 8*3    封装： SSOP24  抗干扰能力强

VK1638     3.0 ～5. 5 V    驱动点阵： 80  共阴驱动：10段8位  共阳驱动：8段10位    通讯接口： CLK/STB/DIO  静态电流/待机电流：＜5 mA/--     按键： 8*3    封装： SOP28   抗干扰能力强

VK1629    3.0 ～5. 5 V          驱动点阵： 128        共阴驱动： 16段8位       共阳驱动： 8段16位     通讯接口： CLK/STB/DIN/DOUT       静态电流 /待机电流：＜5 mA/--          按键： 8*4         封装： LQFP44(QFP44正方形)；DICE/DIE裸片(绑定COB)         抗干扰能力强

VK1629A    3.0 ～5. 5 V    驱动点阵： 128  共阴驱动：16段8位 共阳驱动：8段16位    通讯接口： CLK/STB/DIO   静态电流/待机电流：＜5 mA/--      按键： ---    封装： SOP32  抗干扰能力强

VK1629B    3.0 ～5. 5 V   驱动点阵： 112  共阴驱动：14段8位  共阳驱动：8段14位   通讯接口： CLK/STB/DIO    静态电流 /待机电流：＜5 mA/--     按键： 8*2    封装： SOP32  抗干扰能力强

VK1629C    3.0 ～5. 5 V    驱动点阵： 120 共阴驱动：15段8位  共阳驱动：8段15位   通讯接口： CLK/STB/DIO   静态电流/待机电流：＜5 mA/--     按键： 8*1    封装： SOP32  抗干扰能力强

VK1629D    3.0 ～5. 5 V    驱动点阵： 96   共阴驱动： 12段8位  共阳驱动：8段12位   通讯接口： CLK/STB/DIO  静态电流/待机电流：＜5 mA/--     按键： 8*4    封装： SOP32 抗干扰能力强

VK6932    3.0 ～5. 5 V    驱动点阵： 128  共阴驱动：8段16位  共阳驱动：16段8位    通讯接口： CLK/STB/DIN  静态电流/待机电流：＜0.1 mA/--   按键： ---    封装： SOP32  抗干扰能力强
