产品型号： VK1088B

产品品牌：永嘉微电 /VINKA

封装形式： QFN32 (4mm × 4mm)

产品年份：新年份

原厂，工程服务，技术支持！

VK1088B 概述 :

VK1088B 是一个 22*4 的 LCD 驱动器，可软件程控使其适用于多样化的 LCD 应用线路，仅用到 3 条讯号线便可控制 LCD 驱动器，除此之外也可介由指令使其进入省电模式 .ZXY003

特点：

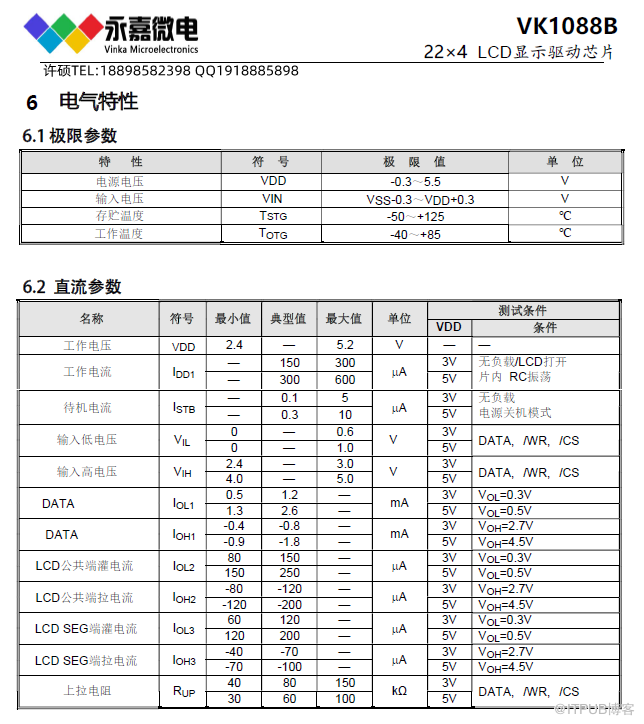

★   工作电压： 2.4-5.2V

★   内建 256KHz RC oscillator

★   可选择 1/2,1/3 偏压，也可选择 1/2,1/3 或 1/4 的 COM 周期

★   省电模式

★   内建 time base generator

★  22X4 LCD 驱动器 VLCD 脚位可用来调整 LCD 输

★   三种数据访问模式

★   内建 22X4 bit 显示内存

★   三线串行接口

★   软件程控

★   数据及指令模式

★   自动增加读写地址

★  VLCD 脚位可用来调整 LCD 输入

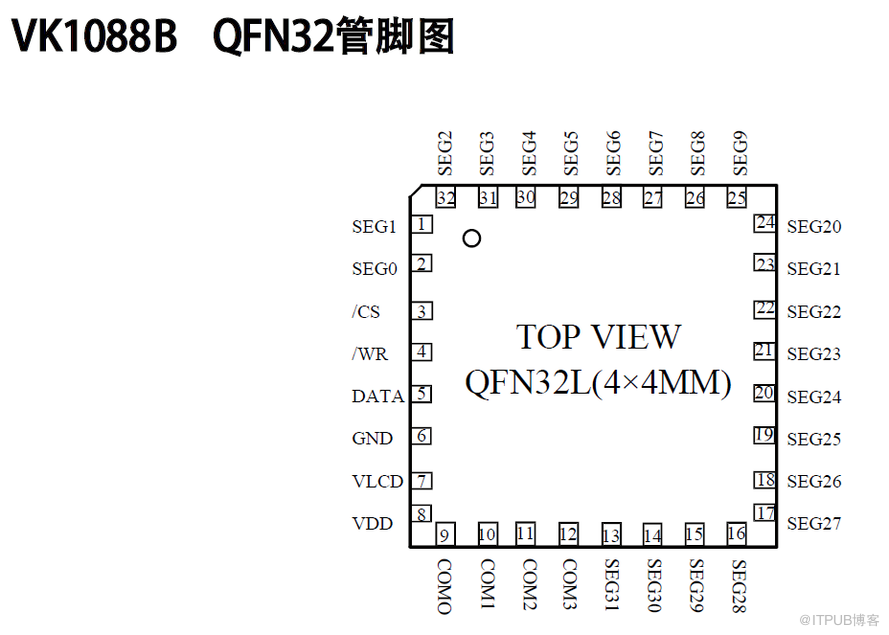

★封装：QFN32L(4.0mm x 4.0mm  PP=0.4mm)

LCD/LED控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B  2.4V～5.2V   6seg*4com      6*3   6*2      偏置电压1/2 1/3   S0P16    省电模式

VK1056B  2.4V～5.2V   14seg*4com     14*3  14*2   偏置电压1/2 1/3   SOP24    省电模式

VK1056 C   2.4V～5.2V   14seg*4com     14*3  14*2      偏置电压1/2 1/3   S S OP24   省电模式

VK1072B  2.4V～5.2V   18seg*4com    18*3  18*2      偏置电压1/2 1/3     SOP28    省电模式

VK1072C  2.4V～5.2V     18seg*4com    18*3  18*2      偏置电压1/2 1/3   SOP28    省电模式

VK1072 D   2.4V～5.2V     18seg*4com    18*3  18*2     偏置电压1/2 1/3    S SOP28   省电模式

VK1088B  2.4V～5.2V     22seg*4com     22*3  22*2   偏置电压1/2 1/3   QFN32（4 * 4   超小体积 ）

VK0192 M     2.4V～5.2V     24seg*8com            偏置电压1/4       LQFP44   省电模式

VK0256   2.4V～5.2V     32seg*8com               偏置电压1/4       QFP64    省电模式

VK0256B  2.4V～5.2V     32seg*8com                偏置电压1/4      LQFP64   省电模式

VK0256C  2.4V～5.2V     32seg*8com               偏置电压1/4     LQFP52   省电模式

VK0384      2.4V～5.2V     48 seg*8com               偏置电压1/4    LQFP64 省电模式

VK1621    2.4V～5.2V     32seg*4 com  32*3 32* 2       偏置电压1/21/3   LQFP44 (QFP44正方形) / LQFP 48 / SSOP48/ SDIP28； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 省电模式

VK1622      2. 4 V～5. 2 V   32seg*8com        偏置电压1/4   LQFP44/ LQFP 48/ LQFP52 / LQFP 64/   QFP64 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)    省电模式

VK1623      2.4V～5.2V   48seg*8com       偏置电压1/4       LQFP100/QFP100 ；      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)          省电模式

VK1625   2.4V～5.2V     64seg*8com          偏置电压1/4   LQFP100/QFP100 ；       DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)    省电模式

VK1626   2.4V～5.2V     48seg*16com       偏置电压1/5        LQFP100/QFP100 ；      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)               省电模式

高抗干扰LCD液晶控制器及驱动系列:

VK2C21A     2.4～5.5V  20seg*4com    16*8    偏置电压1/3 1/4  I2C通讯接口        SOP28 :      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21A A      2.4～5.5V  20seg*4com   16*8    偏置电压1/3 1/4  I2C通讯接口      SSOP28； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21B     2.4～5.5V  16seg*4com    12*8  偏置电压1/3 1/4  I2C通讯接 口     SOP24 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21B A     2.4～5.5V  16seg*4com    12*8  偏置电压1/3 1/4  I2C通讯接 口     S S OP24 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21C     2.4～5.5V  12seg*4com    8*8   偏置电压1/3 1/4  I2C通讯接口    SOP20 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21D     2.4～5.5V  8seg*4com    4*8  偏置电压1/3 1/4    I2C通讯接口    N SOP16 ；    DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22A     2.4～5.5V     44seg*4com        偏置电压1/2 1/3  I2C通讯接口  LQFP52 ；    DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22B     2.4～5.5V  40seg*4com        偏置电压1/2 1/3    I2C通讯接口  LQFP48 ；     DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23A     2.4～5.5V  56seg*4com     5 2*8  偏置电压1/3 1/4  I2C通讯接口  LQFP64 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23B     2.4～5.5V  36seg*8com       偏置电压1/3   1/4     I2C通讯接口  LQFP48 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24 A      2.4～5.5V  72seg*4com    68*8 60*16  偏置电压1/3 1/4 1/5    I2C通讯接口    LQFP80； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24 B      2.4～5.5V   56 seg*4com     52 *8 44 *16  偏置电压1/3 1/4 1/5    I2C通讯接口    LQFP64； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

超低功耗LCD液晶控制器及驱动系列:

VKL060   2.5～5.5V 15seg*4com    偏置电压1/2 1/3  I2C通讯接口 SSOP24    超低功耗 /抗干扰

VKL0 75    2.5～5.5V 1 9 seg*4com  偏置电压1/2 1/3    I2C通讯接口 SSOP2 8  超低功耗/抗干扰

VKL128   2.5～5.5V 32seg*4com    偏置电压1/2 1/3    I2C通讯接口 LQFP44    超低功耗 /抗干扰

VKL144A  2.5～5.5V 36seg*4com    偏置电压1/2 1/3    I2C通讯接口 TSSOP48 超低功耗 /抗干扰

VKL144B  2.5～5.5V    36seg*4com    偏置电压1/2 1/3    I2C通讯接口 QFN48 (6*6超小体积) 超低功耗/抗干扰

静态显示LCD液晶控制器及驱动系列：

VKS118    2.4～5.2V 118seg* 1 com    偏置电压 --     4线通讯接口    LQFP128      可视角大 ,对比度好,不闪烁

VKS232    2.4～5.2V 116seg*2co m  偏置电压1/1 1/ 2     4线通讯接口    LQFP128     可视角大 ,对比度好,不闪烁

内存映射的 LED控制器及驱动器：

VK16D32    3.0 ～5. 5 V        驱动点阵： 96      共阴驱动：8段12位           共阳驱动：---   通讯接口： SCL/SDA          静态电流/待机电流：＜1 mA ＜ 10 μ A     按键： ---       封装：SSOP24   恒流驱动

VK16D33    3.0 ～5. 5 V       驱动点阵： 128      共阴驱动：8段16位          共阳驱动：---    通讯接口： SCL/SDA             静态电流/待机电流：＜1 mA ＜ 10 μ A     按键： ---   封装：SOP28    恒流驱动

VK16K33    3.0 ～5. 5 V     驱动点阵： 128/96/64    共阴驱动：16段8位；12段8位；8段8位 共阳驱动：8段16位；8段12位；8段8位    通讯接口： SCL/SDA      静态电流 /待机电流：＜1 mA ＜ 10 μ A     按键： 16*3  10*3  8*3         封装：SOP28/24/20   驱动电流大，适合高亮显示场合

——————————————————————————————————

VK1640     3.0 ～5. 5 V       驱动点阵： 128     共阴驱动：8段16位     共阳驱动：16段8位 通讯接口： CLK/DIN   静态电流/待机电流：＜0.1 mA/--      按键： ---   封装：SOP28

VK1640A    3.0 ～5. 5 V      驱动点阵： 128      共阴驱动：8段16位     共阳驱动：16段8位 通讯接口： CLK/DIN  静态电流/待机电流：＜0.1 mA/--      按键： ---   封装：SSOP28

VK1640B    3.0 ～5. 5 V      驱动点阵： 96       共阴驱动：8段12位     共阳驱动：12段8位 通讯接口： CLK/DIN  静态电流/待机电流：＜0.1 mA/--      按键： ---   封装：SSOP24

VK1650     3.0 ～5. 5 V    驱动点阵： 32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口 :CLK/DAT静态电流/待机电流：typ.0.3mA /50 μ A      按键： 7*4   封装：SOP16/DIP16

VK1Q60     3.0 ～5. 5 V    驱动点阵： 32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口 :CLK/DAT静态电流/待机电流：typ.0.3mA /50 μ A      按键： 7*4   封装：QFN16

VK1651     3.0 ～5. 5 V    驱动点阵： 28 共阴驱动：4段7位 共阳驱动：7段4位 通讯接口 :CLK/DIO静态电流/待机电流：＜5 mA/--            按键： 7*1   封装：SOP16/DIP16

VK1637      3.0 ～5. 5 V    驱动点阵： 48 共阴驱动：6段8位 共阳驱动：8段6位 通讯接口： CLK/DIO静态电流/待机电流：-- /--               按键： 8*2   封装：SOP20/DIP20

VK1616     3.0 ～5. 5 V   驱动点阵 :28 共阴驱动:7段4位 共阳驱动:4段7位 通讯接 :CLK/STB/DIO      静态电流/待机电流：＜1 mA/--      按键： ---    封装：SOP16/DIP16   抗干扰能力强

VK1618    3.0 ～5. 5 V    驱动点阵： 35/36/35/32    共阴驱动：5段7位；6段6位；7段5位；8段4位  共阳驱动：7段5位；6段6位；5段7位；4段8位   通讯接口 :CLK/STB/DIO静态电流/待机电流：＜1 mA/--   按键： 5*1   封装：SOP18/DIP18  抗干扰能力强

VK1620B   3.0 ～5. 5 V     驱动点阵： 48/45/40      共阴驱动：8段6位；9段5位；10段4位共阳驱动：6段8位；5段9位；4段10位               通讯接口： CLK/STB/DIO静态电流/待机电流：＜1 mA/--      按键： ---   封装：SOP20   抗干扰能力强

VK1624    3.0 ～5. 5 V    驱动点阵： 77/72/65/56 共阴驱动：11段7位；12段6位；13段5位；14段4位                  共阳驱动：7段11位；6段12位；5段13位;4段14 通讯接口： CLK/STB/DIO          静态电流/待机电流：＜1 mA/--         按键： ---封装：SOP24/DIP24       抗干扰能力强

VK1S68C    3.0 ～5. 5 V   驱动点阵： 70/66/60/52  共阴驱动：10段7位；11段6位；12段5位；13段4位                共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口： CLK/STB/DIO           静态电流/待机电流：＜1 mA/--       按键： 10*2封装：SSOP24      抗干扰能力强

VK1Q68D   3.0 ～5. 5 V   驱动点阵： 70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位                共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口： CLK/STB/DIO       静态电流/待机电流：＜1 mA/--           按键： 10*2封装：QFN24             抗干扰能力强

VK1668     3.0 ～5. 5 V     驱动点阵： 70/66/60/52    共阴驱动:10段7位;11段6位;12段5位；13段4位               共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口： CLK/STB/DIO        静态电流/待机电流：＜1 mA/--          按键： 10*2封装：SOP24/SSOP24      抗干扰能力强

VK1628     3.0 ～5. 5 V   驱动点阵： 70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位                共阳驱动：7段10位；6段11位；5段12位；4段13位       通讯接口： CLK/STB/DIO         静态电流/待机电流：＜1 mA/--         按键： 10*2封装：SOP28             抗干扰能力强

VK1S38A    3.0 ～5. 5 V        驱动点阵： 64      共阴驱动：8段8位      共阳驱动：8段8位 通讯接口： CLK/STB/DIO        静态电流/待机电流：＜5 mA/--           按键： 8*3封装：SSOP24            抗干扰能力强

VK1638     3.0 ～5. 5 V        驱动点阵： 80     共阴驱动：10段8位    共阳驱动：8段10位 通讯接口： CLK/STB/DIO         静态电流/待机电流：＜5 mA/--          按键： 8*3封装：SOP28             抗干扰能力强

VK1629    3.0 ～5. 5 V     驱动点阵： 128      共阴驱动：16段8位      共阳驱动：8段16位 通讯接口： CLK/STB/DIN/DOUT     静态电流/待机电流：＜5 mA/--       按键： 8*4封装：LQFP44(QFP44正方形)；DICE/DIE裸片(绑定COB)      抗干扰能力强

VK1629A    3.0 ～5. 5 V       驱动点阵： 128     共阴驱动：16段8位    共阳驱动：8段16位 通讯接口： CLK/STB/DIO       静态电流/待机电流：＜5 mA/--            按键： ---封装：SOP32        抗干扰能力强

VK1629B    3.0 ～5. 5 V       驱动点阵： 112     共阴驱动：14段8位     共阳驱动：8段14位    通讯接口： CLK/STB/DIO         静态电流 /待机电流：＜5 mA/--           按键： 8*2封装：SOP32         抗干扰能力强

VK1629C    3.0 ～5. 5 V      驱动点阵： 120     共阴驱动：15段8位     共阳驱动：8段15位    通讯接口： CLK/STB/DIO      静态电流/待机电流：＜5 mA/--             按键： 8*1封装：SOP32          抗干扰能力强

VK1629D    3.0 ～5. 5 V       驱动点阵： 96      共阴驱动：12段8位    共阳驱动：8段12位    通讯接口： CLK/STB/DIO       静态电流/待机电流：＜5 mA/--            按键： 8*4封装：SOP32           抗干扰能力强

VK6932     3.0 ～5. 5 V     驱动点阵： 128     共阴驱动：8段16位      共阳驱动：16段8位 通讯接口： CLK/STB/DIN      静态电流/待机电流：＜0.1 mA/--            按键： ---封装：SOP32            抗干扰能力强

VK1088B_V1.3-CN规格书.pdf

VK1088B_V1.3-EN.pdf

VK1088B参考电路.pdf

QFN32L(4x4-0.40).pdf
