产品型号： VK2C23A/B

产品品牌：永嘉微电 /VINKA

封装形式： LQFP64/48

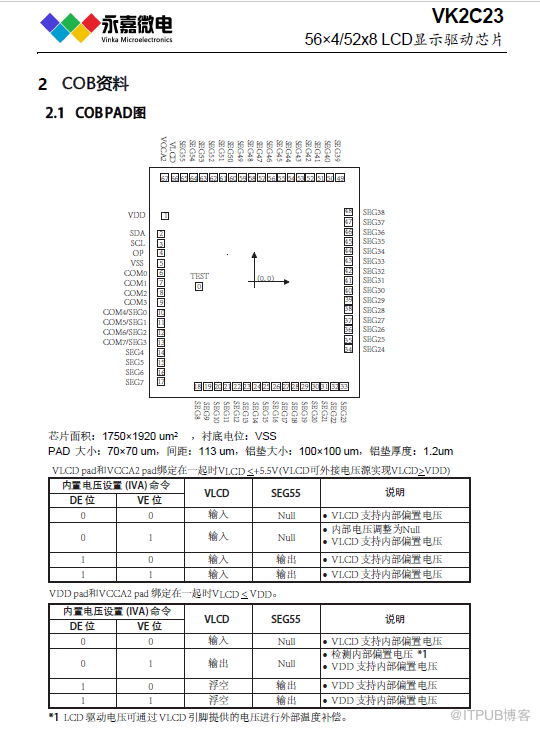

可定制裸片： DICE(COB邦定片)；COG(邦定玻璃用)

产品年份：新年份

原厂工程服务，技术支持！

VK2C23A/B概述：

VK2C23A/B是一个点阵式存储映射的LCD驱动器，可支持最大224点（56SEGx4COM）或者最大416点（52SEGx8COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。ZXY044

特点：

★ 工作电压 2.4-5.5V

★ 内置32 kHz RC振荡器

★ 偏置电压（BIAS）可配置为1/3、1/4

★ COM周期（DUTY）可配置为1/4、1/8

★ 内置显示RAM为56x4位、52x8位

★ 帧频可配置为80Hz、160Hz

★ 省电模式（通过关显示和关振荡器进入）

★ I2C通信接口

★ 显示模式56x4、52x8

★ 3种显示整体闪烁频率

★ 软件配置LCD显示参数

★ 读写显示数据地址自动加1

★ VLCD脚提供LCD驱动电压源（<5.5V）

★ 内置16级LCD驱动电压调整电路

★ 内置上电复位电路(POR)

★ 低功耗、高抗干扰

★ 封装 : LQFP48(7.0mm x 7.0mm PP=0.5mm)

LQFP64(7.0mm x 7.0mm PP=0.4mm)

DICE COG

LCD控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P16 省电模式

VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SOP24 省电模式

VK1056 C 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 S S OP24 省电模式

VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式

VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式

VK1072 D 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 S SOP28 省电模式

VK1088B 2.4V～5.2V 22seg*4com 22*3 22*2 偏置电压1/2 1/3 QFN32（4 * 4 超小体积）

VK0192 M 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP44 省电模式

VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP64 省电模式

VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP64 省电模式

VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP52 省电模式

VK0384 2.4V～5.2V 48 seg*8com 偏置电压1/4 LQFP64 省电模式

VK1621 2.4V～5.2V 32seg*4 com 32*3 32* 2 偏置电压1/21/3 LQFP44 (QFP44正方形) / LQFP 48 / SSOP48/ SDIP28； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 省电模式

VK1622 2. 4 V～5. 2 V 32seg*8com 偏置电压1/4 LQFP44/ LQFP 48/ LQFP52 / LQFP 64/ QFP64 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 省电模式

VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP100/QFP100 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 省电模式

VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP100/QFP100 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 省电模式

VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP100/QFP100 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 省电模式

高抗干扰LCD液晶控制器及驱动系列:

VK2C21A 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SOP28 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21A A 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SSOP28； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SOP24 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21B A 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 S S OP24 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置电压1/3 1/4 I2C通讯接口 SOP20 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压1/3 1/4 I2C通讯接口 N SOP16 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C22A 2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP52 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C22B 2.4～5.5V 40seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP48 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C23A 2.4～5.5V 56seg*4com 5 2*8 偏置电压1/3 1/4 I2C通讯接口 LQFP64 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C23B 2.4～5.5V 36seg*8com 偏置电压1/3 1/4 I2C通讯接口 LQFP48 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C24 A 2.4～5.5V 72seg*4com 68*8 60*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP80； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

VK2C24 B 2.4～5.5V 56 seg*4com 52 *8 44 *16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP64； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗

超低功耗LCD液晶控制器及驱动系列:

VKL060 2.5～5.5V 15seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP24 超低功耗 /抗干扰

VKL0 7 6 2.5～5.5V 1 9 seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP2 8 超低功耗/抗干扰

VKL128 2.5～5.5V 32seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP44 超低功耗 /抗干扰

VKL144A 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP48 超低功耗 /抗干扰

VKL144B 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 QFN48 (6*6超小体积) 超低功耗/抗干扰

静态显示 LCD液晶控制器及驱动系列：

VKS118 2.4～5.2V 118seg* 1 com 偏置电压 -- 4线通讯接口 LQFP128 可视角大 ,对比度好,不闪烁

VKS232 2.4～5.2V 116seg*2co m 偏置电压1/1 1/ 2 4线通讯接口 LQFP128 可视角大 ,对比度好,不闪烁

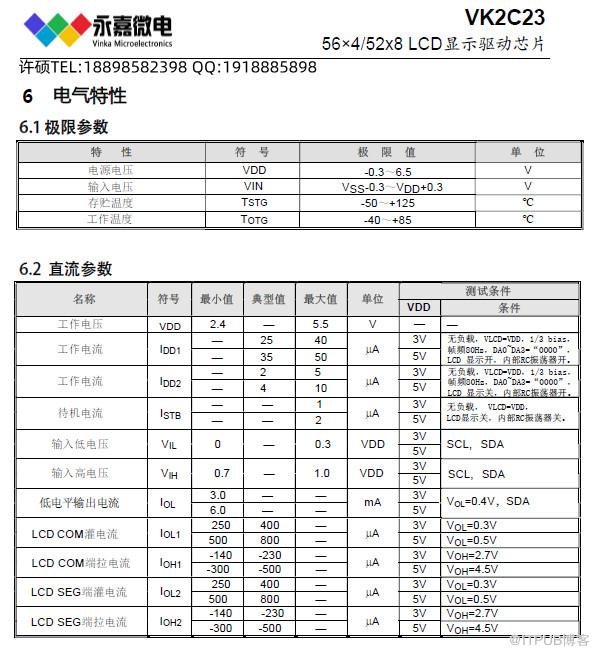

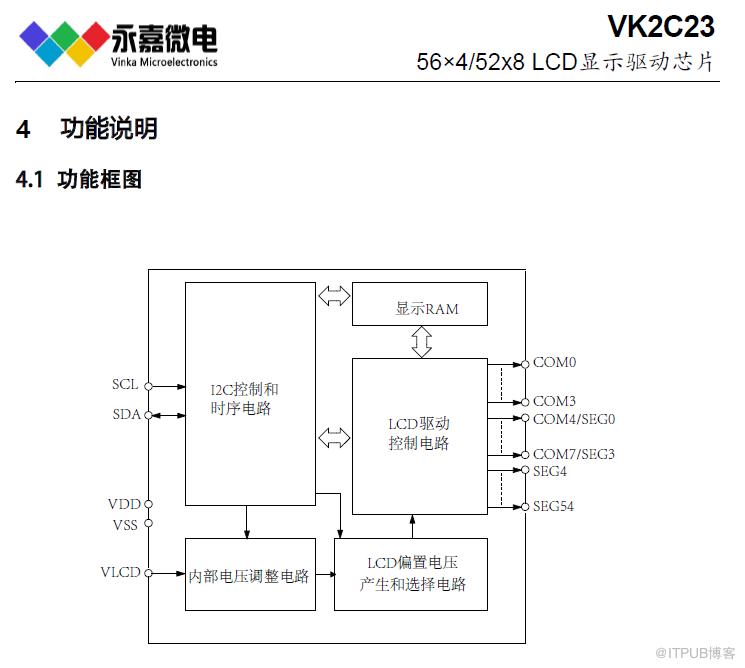

VK2C23_V1.3-CN规格书.pdf

ITPub博客

工业级高抗干扰/抗噪LCD液晶段码驱动IC-VK2C23适用于多功能电表/电力仪表原厂FAE支持
