产品型号： VK1024B

产品品牌：永嘉微电 /VINKA

封装形式： SOP16

产品年份：新年份

原厂，工程服务，技术支持！

VK1024B 概述：

VK1024B 是 24 点内存映象和多功能的  LCD 驱动，  VK1024B 的软件配置特性使它适用于多种  LCD 应用场合，包括  LCD 模块和显示系统，用于连接主控制器和 VK1024B 的管脚只有  4 条，  VK1024B 还有一个节电命令用于降低系统功耗。ZXY138

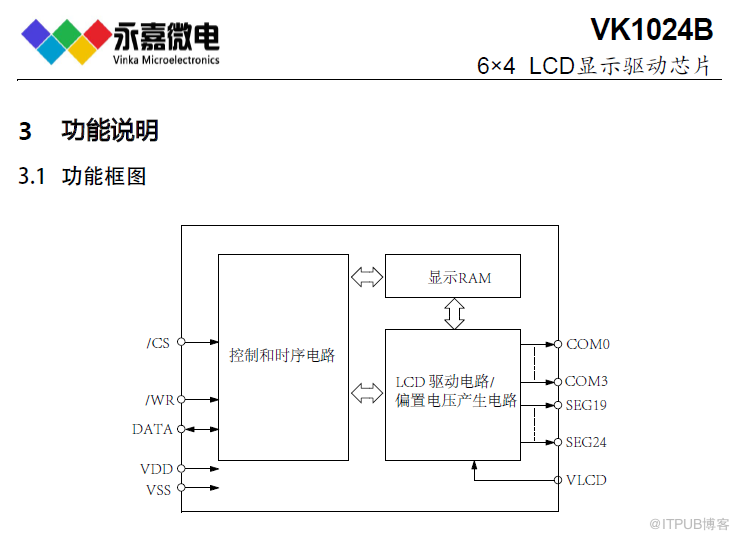

特点：

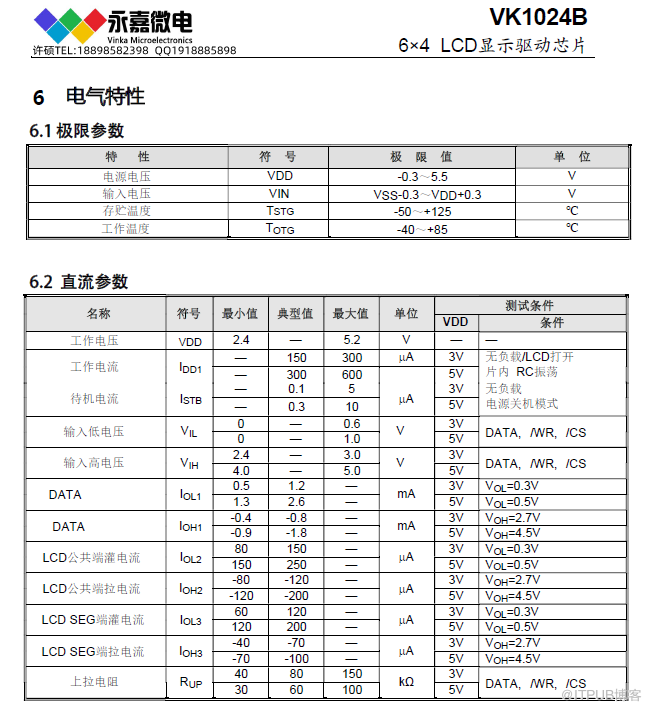

★   工作电压： 2.4V--5.2V

★   内嵌  256KHz RC oscillator

★   可外接  32KHz 芯片或  256KHz 频率源程

★   可选择  1/2,1/3 偏压，也可选择  1/2,1/3 1/4 的占空比

★   两种蜂鸣器频率

★   节电命令可用于减少功耗

★   内   嵌   时   基   发   生   器   和   看   门   狗   定   时   器（ WDT ）

★  8 个时基 / 看门狗定时器时钟源

★   一个  14X4 的  LCD 驱动器

★   一个内嵌的  32X4 位显示  RAM 内存

★   四线串行接口

★   内片  LCD 驱动频率源

★   数据模式和命令模式指令

★   三种数据访问模式

★   提供  VLCD 脚位可用来调整  LCD 电压

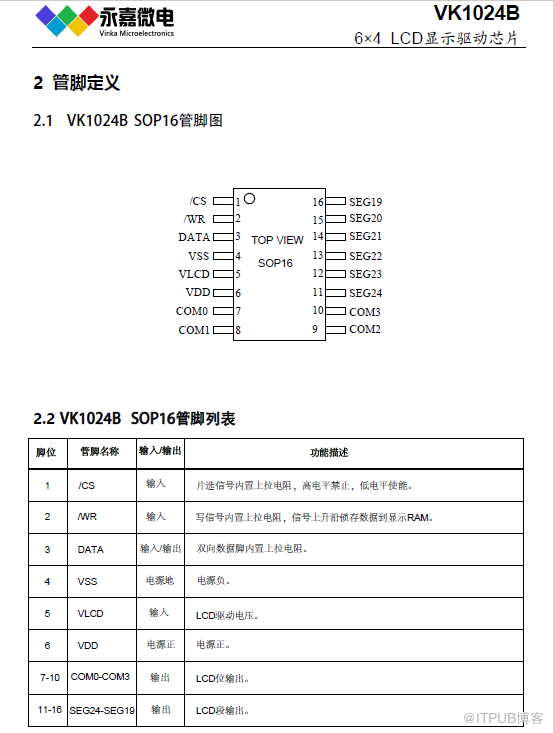

★封装SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

LCD/LED控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B  2.4V～5.2V   6seg*4com      6*3   6*2      偏置电压1/2 1/3   S0P16    省电模式

VK1056B  2.4V～5.2V   14seg*4com     14*3  14*2   偏置电压1/2 1/3   SOP24    省电模式

VK1056 C   2.4V～5.2V   14seg*4com     14*3  14*2      偏置电压1/2 1/3   S S OP24   省电模式

VK1072B  2.4V～5.2V   18seg*4com    18*3  18*2      偏置电压1/2 1/3     SOP28    省电模式

VK1072C  2.4V～5.2V     18seg*4com    18*3  18*2      偏置电压1/2 1/3   SOP28    省电模式

VK1072 D   2.4V～5.2V     18seg*4com    18*3  18*2     偏置电压1/2 1/3    S SOP28   省电模式

VK1088B  2.4V～5.2V     22seg*4com     22*3  22*2   偏置电压1/2 1/3   QFN32（4 * 4   超小体积 ）

VK0192 M     2.4V～5.2V     24seg*8com            偏置电压1/4       LQFP44   省电模式

VK0256   2.4V～5.2V     32seg*8com               偏置电压1/4       QFP64    省电模式

VK0256B  2.4V～5.2V     32seg*8com                偏置电压1/4      LQFP64   省电模式

VK0256C  2.4V～5.2V     32seg*8com               偏置电压1/4     LQFP52   省电模式

VK0384      2.4V～5.2V     48 seg*8com               偏置电压1/4    LQFP64 省电模式

VK1621    2.4V～5.2V     32seg*4 com  32*3 32* 2       偏置电压1/21/3   LQFP44 (QFP44正方形) / LQFP 48 / SSOP48/ SDIP28； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 省电模式

VK1622      2. 4 V～5. 2 V   32seg*8com        偏置电压1/4   LQFP44/ LQFP 48/ LQFP52 / LQFP 64/   QFP64 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)    省电模式

VK1623      2.4V～5.2V   48seg*8com       偏置电压1/4       LQFP100/QFP100 ；      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)          省电模式

VK1625   2.4V～5.2V     64seg*8com          偏置电压1/4   LQFP100/QFP100 ；       DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)    省电模式

VK1626   2.4V～5.2V     48seg*16com       偏置电压1/5        LQFP100/QFP100 ；      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)               省电模式

高抗干扰 LCD液晶控制器及驱动系列:

VK2C21A     2.4～5.5V  20seg*4com    16*8       偏置电压1/3 1/4     I2C通讯接口        SOP28 ；      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21A A      2.4～5.5V  20seg*4com   16*8    偏置电压1/3 1/4    I2C通讯接口    SSOP28； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21B     2.4～5.5V  16seg*4com    12*8    偏置电压1/3 1/4     I2C通讯接 口       SOP24 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21B A     2.4～5.5V  16seg*4com    12*8    偏置电压1/3 1/4     I2C通讯接 口       S S OP24 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21C     2.4～5.5V  12seg*4com    8*8   偏置电压1/3 1/4     I2C通讯接口      SOP20 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21D     2.4～5.5V  8seg*4com    4*8     偏置电压1/3 1/4      I2C通讯接口      N SOP16 ；    DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22A     2.4～5.5V     44seg*4com        偏置电压1/2 1/3     I2C通讯接口     LQFP52 ；    DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22B     2.4～5.5V  40seg*4com        偏置电压1/2 1/3      I2C通讯接口     LQFP48 ；     DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23A     2.4～5.5V  56seg*4com     5 2*8     偏置电压1/3 1/4     I2C通讯接口     LQFP64 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23B     2.4～5.5V  36seg*8com       偏置电压1/3   1/4     I2C通讯接口     LQFP48 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24 A      2.4～5.5V  72seg*4com    68*8 60*16     偏置电压1/3 1/4 1/5      I2C通讯接口    LQFP80； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24 B      2.4～5.5V   56 seg*4com     52 *8 44 *16     偏置电压1/3 1/4 1/5       I2C通讯接口    LQFP64； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

       超低功耗LCD液晶控制器及驱动系列:

VKL060   2.5～5.5V 15seg*4com    偏置电压1/2 1/3  I2C通讯接口 SSOP24    超低功耗 /抗干扰

VKL0 7 6    2.5～5.5V 1 9 seg*4com  偏置电压1/2 1/3    I2C通讯接口 SSOP2 8  超低功耗/抗干扰

VKL128   2.5～5.5V 32seg*4com    偏置电压1/2 1/3    I2C通讯接口 LQFP44    超低功耗 /抗干扰

VKL144A  2.5～5.5V 36seg*4com    偏置电压1/2 1/3    I2C通讯接口 TSSOP48 超低功耗 /抗干扰

VKL144B  2.5～5.5V    36seg*4com    偏置电压1/2 1/3    I2C通讯接口 QFN48 (6*6超小体积) 超低功耗/抗干扰

静态显示LCD液晶控制器及驱动系列：

VKS118    2.4～5.2V 118seg* 1 com    偏置电压 --     4线通讯接口    LQFP128      可视角大 ,对比度好,不闪烁

VKS232    2.4～5.2V 116seg*2co m  偏置电压1/1 1/ 2     4线通讯接口    LQFP128     可视角大 ,对比度好,不闪烁
