产品型号： VKL144A/B

产品品牌：永嘉微电 /VINKA

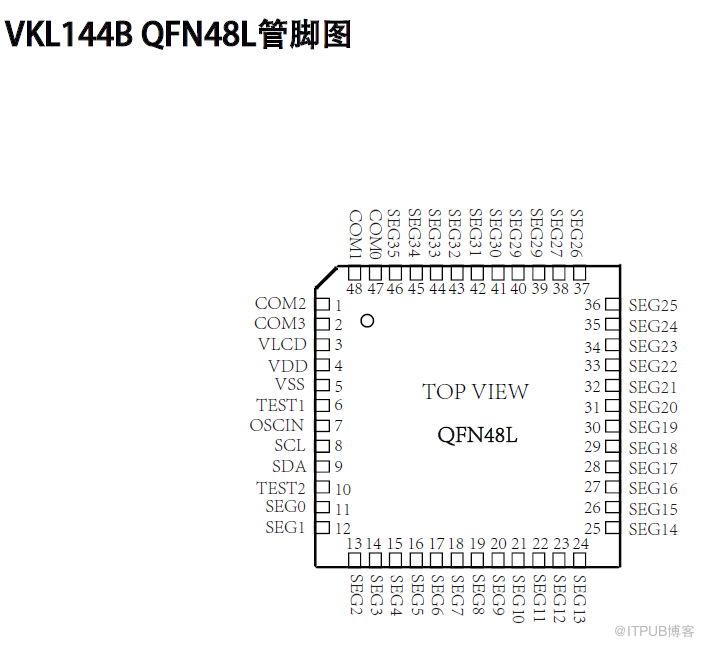

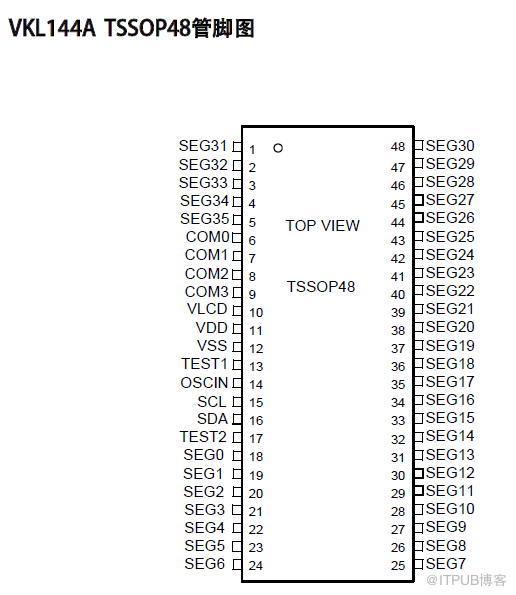

封装形式： TSSOP48/QFN48L

产品年份：新年份

原厂，工程服务，技术支持！

VKL144A/B 概述 :

VKL144A/B 是一个点阵式存储映射的 LCD 驱动器，可支持最大 144 点（ 36SEGx4COM ）的 LCD 屏。单片机可通过 I2C 接口配置显示参数和读写显示数据，可配置 4 种功耗模式，也可通过关显示和关振荡器进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。ZXY121

功能特点 :

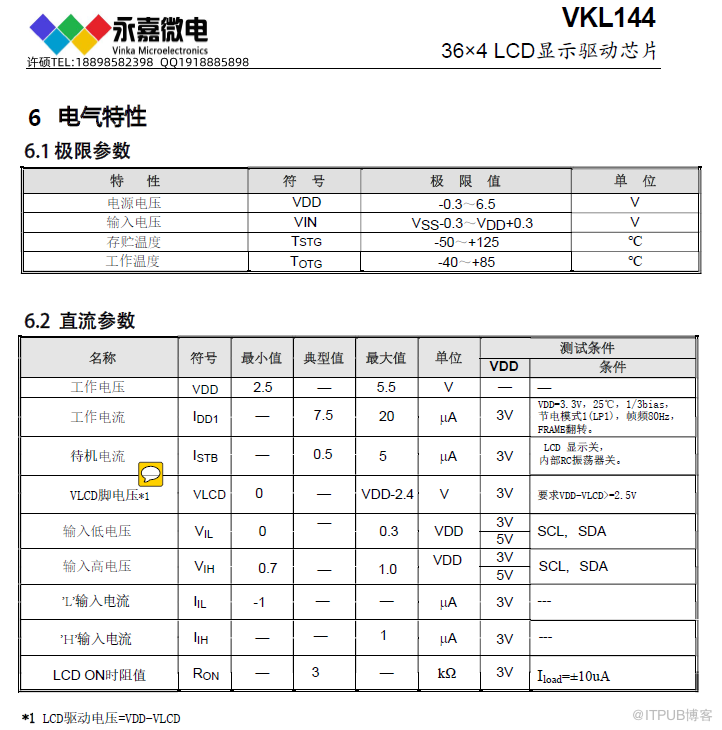

• 工作电压 2.5-5.5V

• 内置 32 kHz RC 振荡器

• 偏置电压（ BIAS ）可配置为 1/2 、 1/3

• COM 周期（ DUTY ）为 1/4

• 内置显示 RAM 为 36x4 位

• 帧频 80Hz

• 掉电模式（通过关显示和关振荡器进入）

• 可配置 4 种功耗模式

• I2C 通信接口

• 显示模式 36x4

• 3 种显示整体闪烁频率

• 软件配置 LCD 显示参数

• 读写显示数据地址自动加 1

• VLCD 脚提供 LCD 驱动电压（≤ (VDD-VLCD) ）

• 内置上电复位电路 (POR)-TEST2 接低电平使能

• 低功耗、高抗干扰

• 封装 TSSOP48(240mil)(12.5mm x 6.1mm PP=0.5mm)

  QFN48L(6.0mm x 6.0mm PP=0.4mm)

LCD/LED控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B  2.4V～5.2V   6seg*4com      6*3   6*2      偏置电压1/2 1/3   S0P16    省电模式

VK1056B  2.4V～5.2V   14seg*4com     14*3  14*2   偏置电压1/2 1/3   SOP24    省电模式

VK1056 C   2.4V～5.2V   14seg*4com     14*3  14*2      偏置电压1/2 1/3   S S OP24   省电模式

VK1072B  2.4V～5.2V   18seg*4com    18*3  18*2      偏置电压1/2 1/3     SOP28    省电模式

VK1072C  2.4V～5.2V     18seg*4com    18*3  18*2      偏置电压1/2 1/3   SOP28    省电模式

VK1072 D   2.4V～5.2V     18seg*4com    18*3  18*2     偏置电压1/2 1/3    S SOP28   省电模式

VK1088B  2.4V～5.2V     22seg*4com     22*3  22*2   偏置电压1/2 1/3   QFN32（4 * 4   超小体积 ）

VK0192 M     2.4V～5.2V     24seg*8com            偏置电压1/4       LQFP44   省电模式

VK0256   2.4V～5.2V     32seg*8com               偏置电压1/4       QFP64    省电模式

VK0256B  2.4V～5.2V     32seg*8com                偏置电压1/4      LQFP64   省电模式

VK0256C  2.4V～5.2V     32seg*8com               偏置电压1/4     LQFP52   省电模式

VK0384      2.4V～5.2V     48 seg*8com               偏置电压1/4    LQFP64 省电模式

VK1621    2.4V～5.2V     32seg*4 com  32*3 32* 2       偏置电压1/21/3   LQFP44 (QFP44正方形) / LQFP 48 / SSOP48/ SDIP28； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃) 省电模式

VK1622      2. 4 V～5. 2 V   32seg*8com        偏置电压1/4   LQFP44/ LQFP 48/ LQFP52 / LQFP 64/   QFP64 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)    省电模式

VK1623      2.4V～5.2V   48seg*8com       偏置电压1/4       LQFP100/QFP100 ；      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)          省电模式

VK1625   2.4V～5.2V     64seg*8com          偏置电压1/4   LQFP100/QFP100 ；       DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)    省电模式

VK1626   2.4V～5.2V     48seg*16com       偏置电压1/5        LQFP100/QFP100 ；      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)               省电模式

高抗干扰LCD液晶控制器及驱动系列:

VK2C21A     2.4～5.5V  20seg*4com    16*8       偏置电压1/3 1/4     I2C通讯接口        SOP28 ；      DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21A A      2.4～5.5V  20seg*4com   16*8    偏置电压1/3 1/4    I2C通讯接口    SSOP28； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21B     2.4～5.5V  16seg*4com    12*8    偏置电压1/3 1/4     I2C通讯接 口       SOP24 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21B A     2.4～5.5V  16seg*4com    12*8    偏置电压1/3 1/4     I2C通讯接 口       S S OP24 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21C     2.4～5.5V  12seg*4com    8*8   偏置电压1/3 1/4     I2C通讯接口      SOP20 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21D     2.4～5.5V  8seg*4com    4*8     偏置电压1/3 1/4      I2C通讯接口      N SOP16 ；    DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22A     2.4～5.5V     44seg*4com        偏置电压1/2 1/3     I2C通讯接口     LQFP52 ；    DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22B     2.4～5.5V  40seg*4com        偏置电压1/2 1/3      I2C通讯接口     LQFP48 ；     DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23A     2.4～5.5V  56seg*4com     5 2*8     偏置电压1/3 1/4     I2C通讯接口     LQFP64 ； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23B     2.4～5.5V  36seg*8com       偏置电压1/3   1/4     I2C通讯接口     LQFP48 ；   DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24 A      2.4～5.5V  72seg*4com    68*8 60*16     偏置电压1/3 1/4 1/5      I2C通讯接口    LQFP80； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24 B      2.4～5.5V   56 seg*4com     52 *8 44 *16     偏置电压1/3 1/4 1/5       I2C通讯接口    LQFP64； DICE /DIE 裸片 (绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

      超低功耗LCD液晶控制器及驱动系列:

VKL060   2.5～5.5V 15seg*4com    偏置电压1/2 1/3  I2C通讯接口 SSOP24    超低功耗 /抗干扰

VKL0 7 6    2.5～5.5V 1 9 seg*4com  偏置电压1/2 1/3    I2C通讯接口 SSOP2 8  超低功耗/抗干扰

VKL128   2.5～5.5V 32seg*4com    偏置电压1/2 1/3    I2C通讯接口 LQFP44    超低功耗 /抗干扰

VKL144A  2.5～5.5V 36seg*4com    偏置电压1/2 1/3    I2C通讯接口 TSSOP48 超低功耗 /抗干扰

VKL144B  2.5～5.5V    36seg*4com    偏置电压1/2 1/3    I2C通讯接口 QFN48 (6*6超小体积) 超低功耗/抗干扰

静态显示LCD液晶控制器及驱动系列：

VKS118    2.4～5.2V 118seg* 1 com    偏置电压 --     4线通讯接口    LQFP128      可视角大 ,对比度好,不闪烁

VKS232    2.4～5.2V 116seg*2co m  偏置电压1/1 1/ 2     4线通讯接口    LQFP128     可视角大 ,对比度好,不闪烁
