产品型号： VKL076
产品品牌：永嘉微电 /VINKA
封装形式： SSOP28
产品年份：新年份
原厂，工程服务，技术支持！
VKL076 概述 :

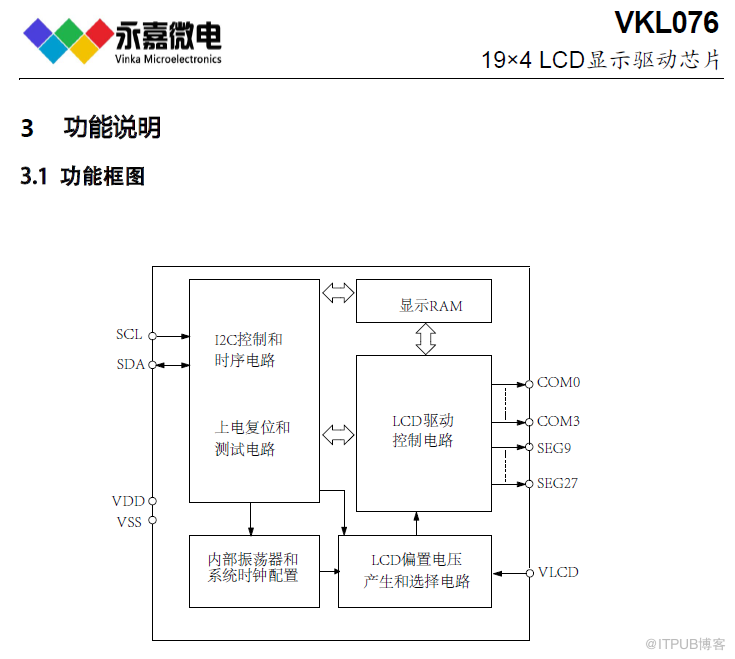

VKL076 是一个点阵式存储映射的 LCD 驱动器，可支持最大 76 点（ 19SEGx4COM ）的 LCD 屏。单片机可通过 I2C 接口配置显示参数和读写显示数据，可配置 4 种功耗模式，也可通过关显示和关振荡器进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。ZXY087
功能特点 :
• 工作电压 2.5-5.5V
• 内置 32 kHz RC 振荡器
• 偏置电压（ BIAS ）可配置为 1/2 、 1/3
• COM 周期（ DUTY ）为 1/4
• 内置显示 RAM 为 19x4 位
• 帧频 80Hz
• 省电模式（通过关显示和关振荡器进入）
• 18：89：85；82：39：8
• 可配置 4 种功耗模式
• I2C 通信接口
• 显示模式 19x4
• 3 种显示整体闪烁频率
• 软件配置 LCD 显示参数
• 读写显示数据地址自动加 1
• VLCD 脚提供 LCD 驱动电压（≤ (VDD-VLCD) ）
• 内置上电复位电路 (POR)-TEST2 接低电平使能
• 低功耗、高抗干扰

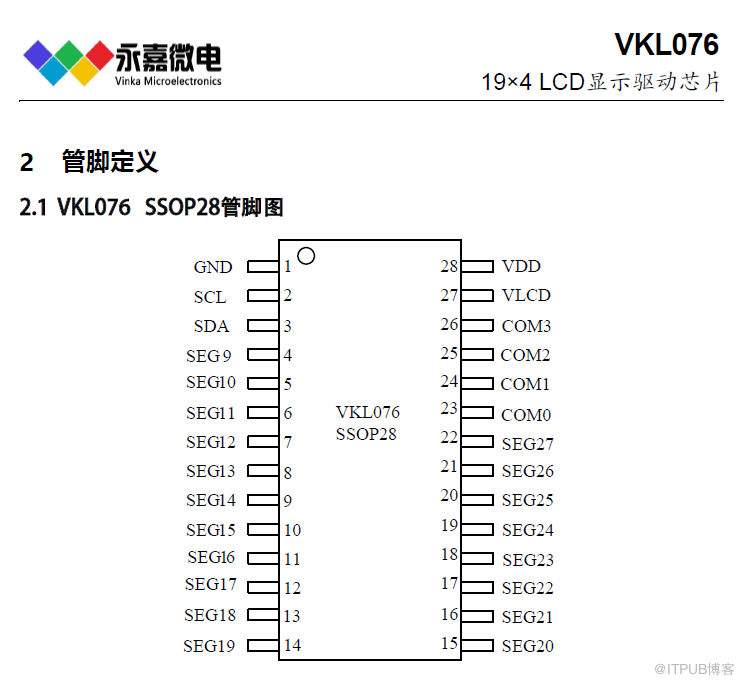

• 封装 SSOP28(150mil) (9.9mm x 3.9mm PP=0.635mm)
