产品型号： VKL076

产品品牌：永嘉微电 /VINKA

封装形式： SSOP28

产品年份：新年份

原厂，工程服务，技术支持！

VKL076 概述 :

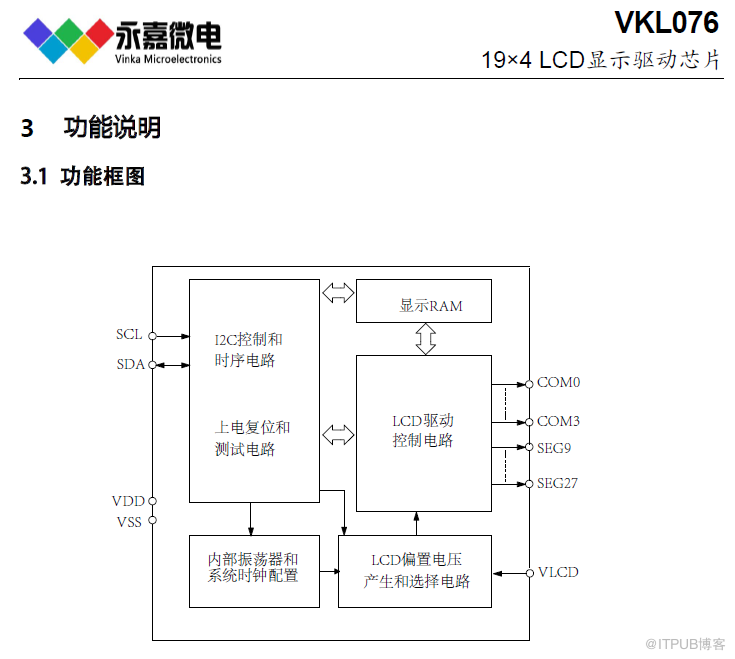

VKL076 是一个点阵式存储映射的 LCD 驱动器，可支持最大 76 点（ 19SEGx4COM ）的 LCD 屏。单片机可通过 I2C 接口配置显示参数和读写显示数据，可配置 4 种功耗模式，也可通过关显示和关振荡器进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。

功能特点 :

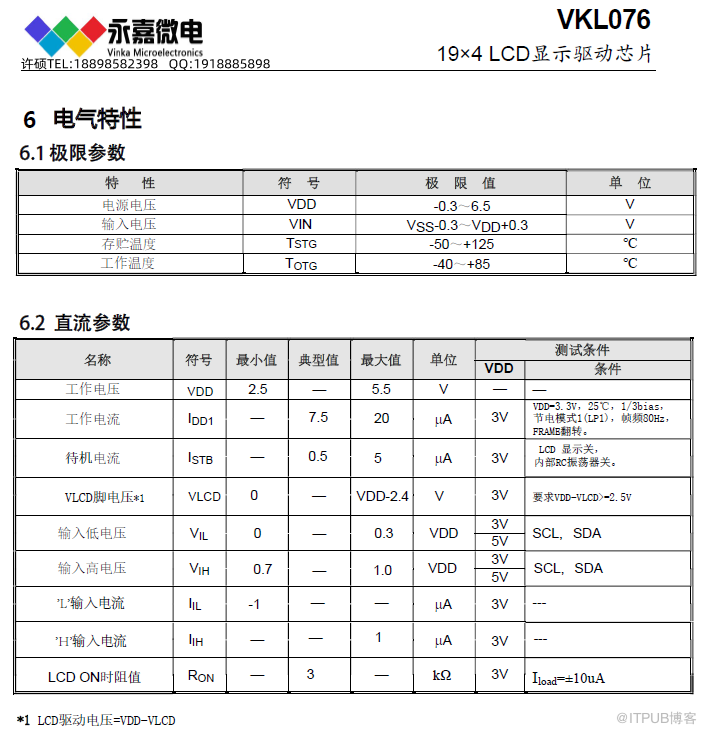

•     工作电压 2.5-5.5V

•     内置 32 kHz RC 振荡器

•     偏置电压（ BIAS ）可配置为 1/2 、 1/3

•     COM 周期（ DUTY ）为 1/4

•     内置显示 RAM 为 19x4 位

•     帧频 80Hz

•     省电模式（通过关显示和关振荡器进入）

•     可配置 4 种功耗模式

•     I2C 通信接口

•     显示模式 19x4

•     3 种显示整体闪烁频率

•     软件配置 LCD 显示参数

•     读写显示数据地址自动加 1

•     VLCD 脚提供 LCD 驱动电压（≤ (VDD-VLCD) ）

•     内置上电复位电路 (POR)-TEST2 接低电平使能

•     低功耗、高抗干扰

•     封装 SSOP28(150mil) (9.9mm x 3.9mm PP=0.635mm)

LCD/LED 控制器及驱动器系列芯片简介如下：

RAM 映射LCD控制器和驱动器系列：

VK1024B  2.4V ～5.2V   6seg*4com    6*3   6*2    偏置电压1/2 1/3   S0P16  省电模式

VK1056B  2.4V ～5.2V   14seg*4com   14*3  14*2   偏置电压1/2 1/3   SOP24  省电模式

VK1056C  2.4V ～5.2V   14seg*4com   14*3  14*2    偏置电压1/2 1/3   SSOP24 省电模式

VK1072B  2.4V ～5.2V   18seg*4com   18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式

VK1072C  2.4V ～5.2V   18seg*4com  18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式

VK1072D  2.4V ～5.2V   18seg*4com  18*3  18*2   偏置电压1/2 1/3   SSOP28 省电模式

VK1088B  2.4V ～5.2V   22seg*4com   22*3  22*2   偏置电压1/2 1/3   QFN32（4*4 超小体积）

VK0192M   2.4V ～5.2V   24seg*8com         偏置电压1/4      LQFP44 省电模式

VK0256   2.4V ～5.2V   32seg*8com             偏置电压1/4      QFP64  省电模式

VK0256B  2.4V ～5.2V   32seg*8com             偏置电压1/4      LQFP64 省电模式

VK0256C  2.4V ～5.2V   32seg*8com             偏置电压1/4     LQFP52 省电模式

VK0384   2.4V ～5.2V   48seg*8com             偏置电压1/4    LQFP64省电模式

VK1621  2.4V ～5.2V   32seg*4com  32*3 32*2    偏置电压1/21/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1622    2.4V ～5.2V   32seg*8com        偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/ QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    省电模式

VK1623    2.4V ～5.2V   48seg*8com       偏置电压1/4     LQFP100/QFP100；     DICE/DIE 裸片(绑定COB)；COG(绑定玻璃)       省电模式

VK1625   2.4V ～5.2V   64seg*8com         偏置电压1/4   LQFP100/QFP100；      DICE/DIE裸片(绑定COB)；COG(绑定玻璃)  省电模式

   VK1626   2.4V ～5.2V   48seg*16com     偏置电压1/5      LQFP100/QFP100；     DICE/DIE裸片(绑定COB)；COG(绑     定玻璃)          省电模式

高抗干扰LCD液晶控制器及驱动系列:

VK2C21A   2.4 ～5.5V  20seg*4com  16*8  偏置电压1/3 1/4  I2C通讯接口    SOP28:     DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21AA   2.4 ～5.5V  20seg*4com  16*8  偏置电压1/3 1/4  I2C通讯接口   SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21B   2.4 ～5.5V  16seg*4com  12*8  偏置电压1/3 1/4  I2C通讯接口  SOP24；  DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21BA  2.4 ～5.5V  16seg*4com  12*8  偏置电压1/3 1/4  I2C通讯接口  SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21C   2.4 ～5.5V  12seg*4com  8*8   偏置电压1/3 1/4  I2C通讯接口  SOP20；  DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21D   2.4 ～5.5V  8seg*4com  4*8  偏置电压1/3 1/4  I2C通讯接口  NSOP16；   DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22A   2.4 ～5.5V    44seg*4com      偏置电压1/2 1/3  I2C通讯接口  LQFP52；   DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22B   2.4 ～5.5V  40seg*4com      偏置电压1/2 1/3  I2C通讯接口  LQFP48；    DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23A   2.4 ～5.5V  56seg*4com   52*8 偏置电压1/3 1/4  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23B   2.4 ～5.5V  36seg*8com      偏置电压1/3 1/4   I2C通讯接口  LQFP48；  DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24A   2.4 ～5.5V  72seg*4com  68*8 60*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24B   2.4 ～5.5V  56seg*4com  52*8 44*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

————————————————————————————————

超低功耗LCD液晶控制器及驱动系列:

VKL060   2.5 ～5.5V 15seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP24  超低功耗/抗干扰

VKL075   2.5 ～5.5V 19seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP28  超低功耗/抗干扰

VKL128   2.5 ～5.5V 32seg*4com  偏置电压1/2 1/3  I2C通讯接口 LQFP44  超低功耗/抗干扰

VKL144A  2.5 ～5.5V 36seg*4com  偏置电压1/2 1/3  I2C通讯接口 TSSOP48超低功耗/抗干扰

   VKL144B  2.5 ～5.5V  36seg*4com  偏置电压1/2 1/3  I2C通讯接口 QFN48(6*6超小体积) 超低功耗/抗干扰

静态显示LCD液晶控制器及驱动系列：

VKS118  2.4 ～5.2V 118seg*1com  偏置电压 --     4线通讯接口  LQFP128    可视角大,对比度好,不闪烁

   VKS232  2.4 ～5.2V 116seg*2com  偏置电压1/1 1/2    4线通讯接口  LQFP128   可视角大,对比度好,不闪烁

VKL076_V1.3-CN规格书.pdf

VKL076_V1.3-EN.pdf

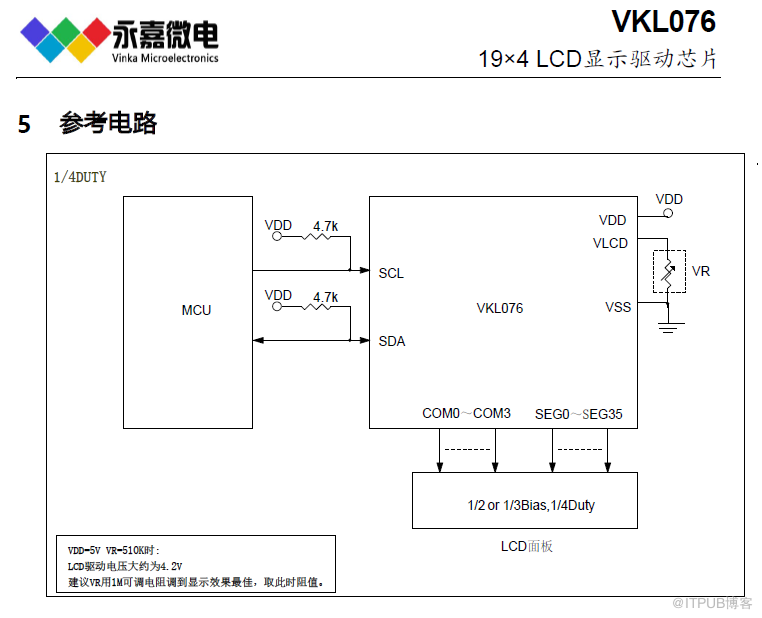

VKL076参考电路.pdf
