第七章 基础对象（lv_obj）
基础对象本身就是一个小部件，当它被创建出来之后，其呈现出一个矩形。除此之外，基础对象还是其他小部件的父类，所有部件的位置、大小等基本属性都是归基础对象管理的。
本章节将分为以下几个小节：
7.1 基础对象的作用
7.2 基础对象的相关知识
7.3 基础对象的API函数
7.4 基础对象部件的实验
7.1 基础对象的作用
基础对象的作用有四个：
① 管理其他部件的基本属性；
② 作为背景装饰；
③ 辅助布局；
④ 界面切换。
第一个作用我们在6.2章节中已经介绍过，本章重点介绍基础对象的其他作用。
1. 作为背景装饰
当基础对象被创建出来后，它默认是一个圆角矩阵，如图7.1.1所示：
图7.1.1 创建基础对象
在设计较为复杂的GUI界面时，不同功能的模块之间需要清晰地划分区域，此时，我们可以使用基础对象作为背景，对不同的区域进行划分。
2. 辅助布局
当GUI界面中有一些组成内容相似的模块时，可以利用基础对象作为父对象，创建出其他的部件，这些部件将出现在基础对象内部，此时，我们只需要管理各基础对象之间的布局即可，其他的部件会随之变化。辅助布局的示意图如下：

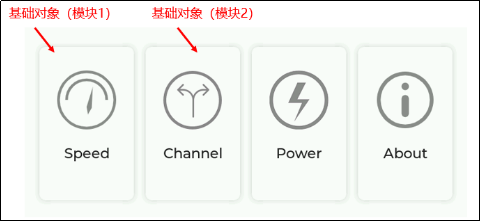

图7.1.2 辅助布局示例
3. 界面切换
当基础对象做为父对象，创建出其他的部件时，这些被创建出来的部件将出现在其父对象的内部，换言之，此时的基础对象就是一个容器，它里面子对象会随之移动。在UI设计中，我们可以利用上述的特性，实现界面的切换，示意图如下所示：
图7.1.3 界面切换示意图
由上图可知，基础对象1、2分别用于管理界面1、2，它们之中存在一些子对象（例如开关），当用户需要切换界面时，只需切换容器即可。
接下来，我们介绍界面切换的两种实现方法：
方法一：删除法
当用户删除一个父对象时，它所有的子对象也会被一并删除，因此，我们需要实现界面的切换，可以调用lv_obj_del函数，直接删除基础对象（父对象），然后再创建新的界面，这样即可实现界面切换，示意图如下所示：
图7.1.4 删除法切换界面
方法二：隐蔽法
此方法的原理和删除法类似，只不过这里是将界面隐藏起来，需要的时候还能还原。注意：隐藏的界面并未被删除，其占用内存也没有得到释放，因此，当用户使用此方法切换界面时，需要考虑内存溢出的隐患。隐蔽法的示意图如下所示：
图7.1.5 隐蔽法切换界面
由上图可知，隐藏法的实现逻辑如下：先创建出不同的界面，然后调用lv_obj_add_flag函数，为指定的界面添加隐藏的标志，此时，该界面将隐藏，而当我们需要显示某个界面时，只需要调用lv_obj_clear_flag函数，清除隐藏属性即可。注意：不要同时清除多个界面的隐藏属性，否则可能出现显示混乱的问题。下面我们来看一下上述的两个函数：
lv_obj_add_flag函数
设置一个或多个标志，其函数原型如下所示：
void lv_obj_add_flag(lv_obj_t *obj, lv_obj_flag_t f);
该函数的形参，如表7.1.1所示：
表7.1.1 lv_obj_add_flag函数形参描述
返回值：无。
2. lv_obj_clear_flag函数
清除一个或多个标志，其函数原型如下所示：
void lv_obj_clear_flag(lv_obj_t *obj, lv_obj_flag_t f);
该函数的形参，如表7.1.2所示：
表7.1.2 lv_obj_clear_flag函数形参描述
返回值：无。
在LVGL中，标志相关的枚举如下源码所示：
enum {
LV_OBJ_FLAG_HIDDEN = (1L << 0), /* 隐藏 */
LV_OBJ_FLAG_CLICKABLE = (1L << 1),
LV_OBJ_FLAG_CLICK_FOCUSABLE = (1L << 2),
LV_OBJ_FLAG_CHECKABLE = (1L << 3),
LV_OBJ_FLAG_SCROLLABLE = (1L << 4),
LV_OBJ_FLAG_SCROLL_ELASTIC = (1L << 5),
LV_OBJ_FLAG_SCROLL_MOMENTUM = (1L << 6),
LV_OBJ_FLAG_SCROLL_ONE = (1L << 7),
LV_OBJ_FLAG_SCROLL_CHAIN_HOR = (1L << 8),
LV_OBJ_FLAG_SCROLL_CHAIN_VER = (1L << 9),
LV_OBJ_FLAG_SCROLL_CHAIN = (LV_OBJ_FLAG_SCROLL_CHAIN_HOR |
LV_OBJ_FLAG_SCROLL_CHAIN_VER),
LV_OBJ_FLAG_SCROLL_ON_FOCUS = (1L << 10),
LV_OBJ_FLAG_SCROLL_WITH_ARROW = (1L << 11),
LV_OBJ_FLAG_SNAPPABLE = (1L << 12),
LV_OBJ_FLAG_PRESS_LOCK = (1L << 13),
LV_OBJ_FLAG_EVENT_BUBBLE = (1L << 14),
LV_OBJ_FLAG_GESTURE_BUBBLE = (1L << 15),
LV_OBJ_FLAG_ADV_HITTEST = (1L << 16),
LV_OBJ_FLAG_IGNORE_LAYOUT = (1L << 17),
LV_OBJ_FLAG_FLOATING = (1L << 18),
LV_OBJ_FLAG_OVERFLOW_VISIBLE = (1L << 19),
LV_OBJ_FLAG_LAYOUT_1 = (1L << 23),
LV_OBJ_FLAG_LAYOUT_2 = (1L << 24),
LV_OBJ_FLAG_WIDGET_1 = (1L << 25),
LV_OBJ_FLAG_WIDGET_2 = (1L << 26),
LV_OBJ_FLAG_USER_1 = (1L << 27),
LV_OBJ_FLAG_USER_2 = (1L << 28),
LV_OBJ_FLAG_USER_3 = (1L << 29),
LV_OBJ_FLAG_USER_4 = (1L << 30),
};
7.2 基础对象的相关知识
基础对象的大部分知识，我们在6.2章节已经介绍过了，这里我们只介绍一个拓展的内容：扩大点击区域。
在默认的情况下，用户必须要在区域边界内点击对象，这样才能成功触发事件（例如按下）。如果我们想扩展点击区域，可以调用lv_obj_set_ext_click_area函数来设置，其函数原型如下所示：
void lv_obj_set_ext_click_area(lv_obj_t *obj, lv_coord_t size);
该函数的形参，如表7.2.1所示：
表7.2.1 lv_obj_set_ext_click_area函数形参描述
返回值：无。
7.3 基础对象的API函数
LVGL官方提供了很多与基础对象相关API函数，如表7.3.1所示：

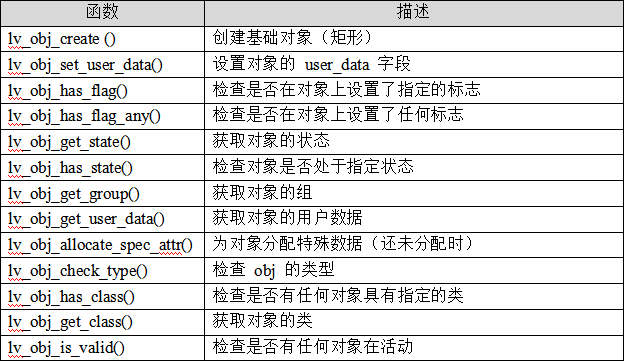

表7.3.1 基础对象相关API函数
接下来，我们介绍LVGL基础对象常用的API函数：
1. lv_obj_create 函数
创建基础对象，其函数原型如下所示：
lv_obj_t *lv_obj_create(lv_obj_t *parent);
该函数的形参，如表7.3.2所示：
表7.3.2 lv_obj_create函数形参描述
返回值：返回对象控制块。
2. lv_obj_get_state函数
获取对象的状态，其函数原型如下所示：
lv_state_t lv_obj_get_state(const lv_obj_t *obj);
该函数的形参，如表7.3.3所示：
表7.3.3 lv_obj_get_state函数形参描述
返回值：返回对象状态。
7.4 基础对象部件的实验
7.4.1 硬件设计
1. 例程功能
本实验主要测试基础对象API函数的使用，实验现象：开机后，显示两个矩形，用户可以通过KEY0、KEY1切换当前选中的矩形，当按下大矩形的时候，会改变其位置，小矩形位置也随之改变，当按下小矩形的时候，小矩形的位置会改变，其超出大矩形的部分将不可见。与此同时，LED0闪烁，提示系统正在运行。
该实验的完整源码，请参考《LVGL例程4 lv_obj(基础对象)》例程，路径：A盘→4，程序源码 →3，扩展例程 →3，LVGL例程。
7.4.2 软件设计
7.4.2.1 程序流程图
本实验的程序流程图，如下图7.4.2.1.1所示：
图7.4.2.1.1 基础对象实验流程图
7.4.2.2 程序解析
关于LVGL的用户代码，我们都是在lv_mainstart.c文件中编写的，本实验的源码如下所示：
/**************************** 第一部分 开始 ****************************/
/**
* @brief LVGL演示
* @param 无
* @return 无
*/
void lv_mainstart(void)
{
/* 创建“组” */
lv_group_t *g = lv_group_create();
lv_indev_set_group(indev_keypad, g);
/* 动态获取屏幕大小 */
scr_act_width = lv_obj_get_width(lv_scr_act()); /* 获取活动屏幕的宽度 */
scr_act_height = lv_obj_get_height(lv_scr_act()); /* 获取活动屏幕的高度 */
/* 父对象 */
parent_obj = lv_obj_create(lv_scr_act()); /* 创建父对象 */
/* 设置父对象的大小 */
lv_obj_set_size(parent_obj, scr_act_width * 2/3, scr_act_height * 2/3);
/* 设置父对象的位置：顶部居中 */
lv_obj_align(parent_obj, LV_ALIGN_TOP_MID, 0, 0);
/* 设置父对象的背景色：浅蓝色 */
lv_obj_set_style_bg_color(parent_obj, lv_color_hex(0x99ccff), 0);
/* 设置父对象被聚焦时的轮廓宽度 */
lv_obj_set_style_shadow_width(parent_obj, 10, LV_STATE_FOCUSED);
/* 为父对象添加事件：按下释放后触发 */
lv_obj_add_event_cb(parent_obj, obj_event_cb, LV_EVENT_CLICKED, NULL);
/* 子对象 */
child_obj = lv_obj_create(parent_obj); /* 创建子对象 */
/* 设置子对象的大小 */
lv_obj_set_size(child_obj, scr_act_width / 3, scr_act_height / 3);
/* 设置子对象的位置：居中 */
lv_obj_align(child_obj, LV_ALIGN_CENTER, 0, 0);
/* 设置子对象的背景色：深蓝色 */
lv_obj_set_style_bg_color(child_obj, lv_color_hex(0x003366), 0);
/* 设置子对象被聚焦时的轮廓宽度 */
lv_obj_set_style_shadow_width(child_obj, 10, LV_STATE_FOCUSED);
/* 为子对象添加事件：按下释放后触发 */
lv_obj_add_event_cb(child_obj, obj_event_cb, LV_EVENT_CLICKED, NULL);
/* 添加部件到“组” */
lv_group_add_obj(g, parent_obj);
lv_group_add_obj(g, child_obj);
}
/**************************** 第一部分 结束 ****************************/
/**************************** 第二部分 开始 ****************************/
/**
* @brief 基础对象事件回调
* @param *e ：事件相关参数的集合，它包含了该事件的所有数据
* @return 无
*/
static void obj_event_cb(lv_event_t *e)
{
lv_obj_t *target = lv_event_get_target(e); /* 获取事件触发源 */
if (target == parent_obj) /* 判断触发源：是不是父对象？ */
{
/* 重新设置父对象的位置：居中 */
lv_obj_align(parent_obj, LV_ALIGN_CENTER, 0, 0);
}
else if (target == child_obj) /* 判断触发源：是不是子对象？ */
{
/* 重新设置子对象的位置：右侧居中，再向X轴偏移100 */
lv_obj_align(child_obj, LV_ALIGN_RIGHT_MID, 50, 0);
}
}
/**************************** 第二部分 结束 ****************************/
上述源码可分为以下两个部分：
① 创建对象并添加事件回调。我们首先获取动态屏幕的大小，以适配不同尺寸的屏幕，然后再分别创建父对象和子对象，并为它们添加事件回调。注意：因为我们用的是按键控制GUI，因此需要创建“组”，并将部件添加到“组”当中（某些部件默认在组中，不需要添加），这样才能成功控制部件。
② 处理事件回调。在回调函数中，我们首先获取事件的触发源，然后判断是父对象还是子对象触发的事件，若是前者，则重新设置父对象的位置，使其居中对齐，此时，子对象的位置也会随之变化；若是后者，则重新设置子对象的位置，使其右侧居中，并且向X轴的正半轴偏移100像素，此时，子对象超出父对象的部分默认不可见。
7.4.3 下载验证
把工程编译并下载到我们的开发板中，运行效果如图7.4.3.1所示：
图7.4.3.1 基础对象例程演示
