《DMG474电机控制专题教程V1.1 》第26章 无刷电机无感方波闭环控制

原创 嵌入式/内核开发 作者：正点原子 时间：2026-05-08 09:45:09 0 删除 编辑

第26章 无刷电机无感方波闭环控制


       前面我们已经学会了无感方波的基本控制，本章将使用PID来实现无刷电机无感控制的速度闭环控制和速度+电流双闭环控制。

       本章分为如下几个小节：

       26.1 无感速度闭环控制

       26.2 无感速度&电流双闭环控制


        26.1 无感速度闭环控制

       要实现速度闭环，首先需要先了解下无刷无感驱动的测速原理，这样才可以知道当前转速是否符合我们的设定值。


       26.1.1 无刷无感测速原理

       无感测速原理与有感类似，有感通过霍尔信号测速，无感通过过零信号测速，两者输出的波形一致。当转子只有一对级时，电机旋转一圈，每一相都会出现两次过零点，只需检测其中一相过零信号高电平持续时间，即可求出旋转一圈所需时间。详情可以回顾下24.1.1小节。


       26.1.2 硬件设计


       1、例程功能

       1、本实验以电机开发板的直流有刷/无刷电机驱动接口1为例。

       2、当按键0按下，就增大目标速度值；当按键1按下，就减小目标速度值。目标速度的绝对值大小决定电机的速度，它的正负决定电机的正反转方向。按下按键2则马上停止电机。

       3、屏幕显示按键功能、目标转速以及实际转速等等信息。

       4、可通过串口1即USB_TTL接口连接正点原子PID调试助手，查看PID波形。

       5、LED0闪烁指示程序运行。


       2、硬件资源

       1）LED灯：LED0 – PE0

       2）独立按键

              KEY0 – PE12

              KEY1 – PE13

              KEY2 – PE14

       3） 定时器：

              TIM1_CH1：PA8

               TIM1_CH2：PA9

               TIM1_CH3：PA10

       4） IO：

       下桥臂IO：PB13\14\15

       过零IO： PA0\1\2

       使能IO：SHDN: PC13

       5）无刷电机

       6）无刷电机驱动板

       7）12-60V的DC电源（建议使用电机额定电压24V）


       3、原理图

       原理图部分和开环控制完全一致，这里就不重复叙述了，可以参考之前的章节。


       26.1.3 程序设计


       26.1.3.1 无刷电机无感速度闭环的配置步骤

       1）电机基本驱动

       实现电机的基础驱动函数，启停、6步换向组合、过零控制等。

       2）初始化ADC（保留）

       初始化ADC通道的IO，设置ADC工作方式、DMA等。

       3）PID闭环控制实现

       实现PID的初始参数赋值、PID计算等。

       4）上位机通信协议

       编写上位机通信代码，可在上位机上实时显示当前速度与目标速度的波形变化。

       5）编写中断服务函数

       PWM中断用于无感驱动状态切换、换向控制、堵转检测、PID闭环控制等。


       26.1.3.2 程序流程图

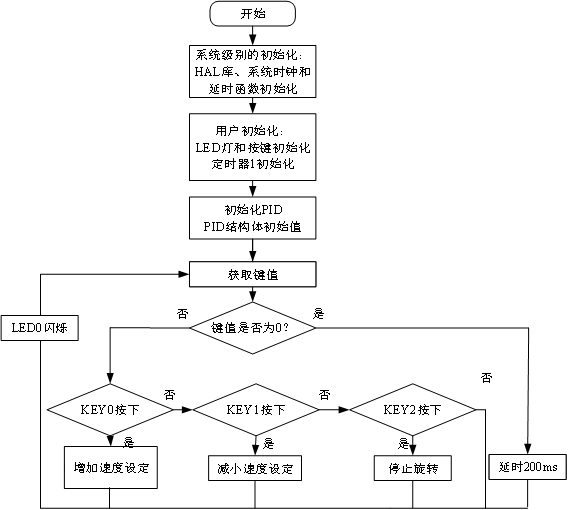

图26.1.3.2.1 无刷电机无感速度闭环控制流程图


       26.1.3.3 程序解析

       这里我们只讲解核心代码，使用了PID闭环控制，因此需要PID部分的程序，计算过程一致，这里仅列出无感闭环的PID部分参数，如下：

#define  KP      0.05000f           /* P参数*/
#define  KI      0.00025f         /* I参数*/
#define  KD      0.000150f           /* D参数*/
#define SMAPLSE_PID_SPEED  40       /* 采样率 单位ms*/

       接着是定时器中断回调函数，在里边实现速度计算以及过零控制如下：

/**
 * @brief       定时器中断回调
 * @param       htim:定时器句柄
 * @retval      无
 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    static uint8_t times_count = 0;                 /* 定时器时间记录 */
    if(htim->Instance == ATIM_TIMX_PWM)             /* 55us */
    {
        zero_ctr_loop();                               /* 过零控制 */
        /***************** 速度环PID控制 *****************/
        if(g_bldc_motor1.run_flag == RUN && g_zero_ctr_status == 3)
        {
                temp_pwm1 = increment_pid_ctrl(&g_speed_pid,
g_bldc_motor1.speed);
                FirstOrderRC_LPF(motor_pwm_s, temp_pwm1, 0.085);
                /* 最低速度限制 */
                if(motor_pwm_s < 0)
                {
                    /* 加速启动速度 */
                    if(motor_pwm_s >= -600)
                    {
                        motor_pwm_s = -600;
                    }
                    g_bldc_motor1.pwm_duty = -motor_pwm_s;  /* 取绝对值 */
                }
                else
                {
                    if(motor_pwm_s <= 600)
                    {
                        motor_pwm_s = 600;
                    }
                    g_bldc_motor1.pwm_duty = motor_pwm_s;
                }
        }
    }
    else if(htim->Instance == BTIM_TIMX_INT)
    {
        times_count++;
        if(times_count == SMAPLSE_PID_SPEED)
        {
#if LOCK_TAC
            /*********************** 堵塞处理 ***********************/
            if(g_bldc_motor1.locked_rotor == 1)     /* 堵塞 */
            {
                clc++;
                if(clc > 50)                        /* 延迟1s后重新启动*/
                {
                    clc = 0;
                    pid_init();
                    stop_motor1();
                    g_speed_pid.SetPoint = 400.0;   /* 400PRM */
                    g_bldc_motor1.dir = CW;         /* 初始方向正转 */
                    g_bldc_motor1.pwm_duty = 600;   /* 加速启动速度 */
                    g_bldc_motor1.run_flag = RUN;   /* 开启运行 */
                    start_motor1();                 /* 运行电机 */
                    g_bldc_motor1.locked_rotor = 0;
                    g_zero_ctr_status = 0;          /* 堵塞需重新定位初始位置*/
                }
            }
#endif
            times_count = 0;
        }
    }
}

       在中断回调函数里边同样会调用过零控制函数zero_ctr_loop，该函数内容与上节课完全一致，这里就不多赘述。主要来看下PID的控制环节，首先通过无感控制状态判断决定是否打开PID控制，当过零信号稳定就会进入PID控制，首先通过过零信号计算得出的电机转速，接着将电机转速进行滤波，然后带入PID计算，经过限幅将PWM带入到下一次中断时启用。这里我们还在中断中加上了堵转处理，当电机因意外或过流导致停机时，当堵转时间超过2s，此时会重新初始化PID并以400RPM的初始速度重新开启电机旋转。

       main函数主要是通过按键设定闭环的目标速度值，内容如下：

int main(void)
{
    uint8_t debug_cmd = 0;                      /* 存放上位机指令 */
    uint8_t key, t;
    char buf[32];
    float last_user_setpoint = 0;               /* 存放上一次的目标速度 */

    HAL_Init();                                 /* 初始化HAL库 */
    sys_stm32_clock_init(85, 2, 2, 4, 8);       /* 设置时钟,170Mhz */
    delay_init(170);                            /* 延时初始化 */
    usart_init(115200);                         /* 串口初始化为115200 */
    led_init();                                 /* 初始化LED */
    key_init();                                 /* 初始化按键 */
lcd_init();                                 /* 初始化LCD */
/* 中断频率18K，约55us, 频率不能过慢或过快，否则都会导致电机堵转 */
    bldc_init((170000 / 18) - 1, 0);
    bldc_ctrl(MOTOR_1, CW, 0);                  /* 初始无刷电机接口1速度 */
    pid_init();                                 /* PID初始化 */
    /* 显示提示信息 */
    lcd_show_string(10, 10, 239, 24, 24, "BLDC Motor Test", RED);
    lcd_show_string(10, 40, 239, 16, 16, "KEY0:Speed ++", RED);
    lcd_show_string(10, 60, 239, 16, 16, "KEY1:Speed --", RED);
    lcd_show_string(10, 80, 239, 16, 16, "KEY2:Stop", RED);
    printf("按下KEY0 增加目标转速\r\n");
    printf("按下KEY1 减少目标转速\r\n");
    printf("按下KEY2 停止电机\r\n");

#if DEBUG_ENABLE                                     /* 开启调试 */
    debug_init();                                    /* PID调试初始化 */
    debug_send_motorcode(BLDC_MOTOR);               /* 直流无刷电机 */
    debug_send_motorstate(IDLE_STATE);                /* 电机空闲 */
    /* 初始化同步数据（选择第x组PIDX,目标速度地址,P,I,D参数）到上位机 */
    debug_send_initdata(TYPE_PID1, user_setpoint, KP, KI, KD);
#endif

    while (1)
    {
        t++;
        if(t % 20 == 0)
        {
            /* 显示设置速度 */
            sprintf(buf,"SetSpeed:%4d   ", (int16_t)*user_setpoint);
            lcd_show_string(10, 100, 200, 16, 16, buf, BLUE);
            sprintf(buf,"M1 Speed:%4d   ", (int16_t)g_bldc_motor1.speed);
            lcd_show_string(10, 120, 200, 16, 16, buf, BLUE);
            LED0_TOGGLE();                   /* LED0(红灯) 翻转 */
        }
        key = key_scan(0);
        if(key == KEY0_PRES)                  /* 按下KEY0目标速度值++ */
        {
            g_bldc_motor1.run_flag = RUN;    /* 开启运行 */
            start_motor1();                   /* 开启运行 */
            if (*user_setpoint == 0 && g_bldc_motor1.dir == CCW)
            {
                pid_init();        /* 换向时刻，重新初始化PID */
                g_bldc_motor1.dir = CW;
            }

            *user_setpoint += 400;            /* 顺时针旋转下递增 */
            if (*user_setpoint >= 4000)
            {
                *user_setpoint = 4000;
            }
            if (*user_setpoint == 0)
            {
                stop_motor1();                  /* 关闭运行 */
                g_bldc_motor1.run_flag = STOP;  /* 标记停机 */
                g_bldc_motor1.pwm_duty = 0;
                pid_init();                     /* 初始化PID */
                g_bldc_motor1.speed = 0;
                g_zero_ctr_status = 0;
                motor_pwm_s = 0;
            }
        }
        else if(key == KEY1_PRES)               /* 按下KEY1目标速度值-- */
        {
            g_bldc_motor1.run_flag = RUN;       /* 开启运行 */
            start_motor1();                     /* 开启运行 */
            if (*user_setpoint == 0 && g_bldc_motor1.dir == CW)
            {
                pid_init();
                g_bldc_motor1.dir = CCW;
            }
            *user_setpoint -= 400;              /* 逆时针旋转下递增 */
            if (*user_setpoint <= -4000)
            {
                *user_setpoint = -4000;
            }
            if (*user_setpoint == 0)
            {
                stop_motor1();                  /* 关闭运行*/
                g_bldc_motor1.run_flag = STOP;  /* 标记停机*/
                g_bldc_motor1.pwm_duty = 0;
                g_zero_ctr_status = 0;
                pid_init();                     /* 初始化PID*/
                g_bldc_motor1.speed = 0;
                motor_pwm_s = 0;
            }
        }
        else if(key == KEY2_PRES)               /* 按下KEY2关闭电机 */
        {
            bldc_speed_stop();
        }
#if DEBUG_ENABLE
        /* Debug发送部分 */
        /* 主要显示参数 */
        debug_send_speed(g_bldc_motor1.speed); /* 发送速度 */
        /* 速度波形 */
        debug_send_wave_data(1, (int16_t)g_bldc_motor1.speed); /
        debug_send_wave_data(2, (int16_t)*user_setpoint);
        /* Debug接收部分 */
        debug_receive_pid(TYPE_PID1,(float*)&g_speed_pid.Proportion,
                          (float*)&g_speed_pid.Integral,(float*)&g_speed_pid.Derivative);
        debug_cmd = debug_receive_ctrl_code();    /* 读取命令 */
        if(debug_cmd == HALT_CODE)                /* 停机 */
        {
            pid_init();                          /* 重新初始化PID防止积分过大*/
            g_bldc_motor1.run_flag = STOP;        /* 标记停机 */
            stop_motor1();                        /* 停机 */
            g_bldc_motor1.speed = 0;
            motor_pwm_s = 0;
            g_bldc_motor1.pwm_duty = 0;
        }
        else if(debug_cmd == RUN_CODE)           /* 运行 */
        {
            g_bldc_motor1.dir = CW;
            g_bldc_motor1.run_flag = RUN;         /* 运行标记 */
            *user_setpoint = 400;                 /* 自动设置目标 */
            start_motor1();                        /* 启动电机 */
            debug_send_motorstate(RUN_STATE);     /* 电机运行 */
        }
        else if (debug_cmd == BREAKED) /* 刹车（电机停止 点击电机运行才可解除）*/
        {
            *user_setpoint = 0;                    /* 减速直至0 */
            debug_send_motorstate(BREAKED_STATE); /* 电机刹车 */
        }
        debug_set_point_range(4000, -4000, 4000);  /* PID调试助手的目标参数设置*/
        if(last_user_setpoint < 0)               /* 判断上次速度如果是小于0的*/
        {
            g_bldc_motor1.dir = CCW;              /* 反转 */
            g_bldc_motor1.run_flag = RUN;
            start_motor1();                     /* 启动电机 */
            if(*user_setpoint > 0)
            {
                *user_setpoint = 0;
            }
        }else if(last_user_setpoint > 0)
        {
            g_bldc_motor1.dir = CW;              /* 正转 */
            g_bldc_motor1.run_flag = RUN;
            start_motor1();
            if(*user_setpoint < 0)
            {
                *user_setpoint = 0;
            }
        }else if(*user_setpoint == 0)           /* 目标速度设置为0时 */
        {
            bldc_speed_stop();
        }
       last_user_setpoint = *user_setpoint;
#endif

        delay_ms(10);
    }
}

/**
 * @brief       清除电机状态并关闭电机
 * @param       无
 * @retval      无
 */
void bldc_speed_stop(void)
{
    stop_motor1();                      /* 停机 */
    g_bldc_motor1.run_flag = STOP;      /* 标记停机 */
    g_bldc_motor1.pwm_duty = 0;
    motor_pwm_s = 0;
    g_zero_ctr_status = 0;
    g_bldc_motor1.speed = 0;
    pid_init();                         /* 初始化PID */
}

       无感闭环切换方向时还需跳出PID过程，重新建立稳定的无感旋转过程，然后再次进入PID控制，因此按键控制逻辑相对多一点，并且PID还需要重新初始化，防止变量没有清零造成失控的现象。


       26.1.4 下载验证

       下载代码后，可以看到LED0在闪烁，说明程序已经正常在跑了，LCD上显示按键功能、占空比以及电机速度信息和显示程序计算的电压、电流等信息，当我们按下KEY0，目标速度将增大；按下KEY1，目标速度将减小；按下KEY2，电机将停止。目标速度为正数时，电机正转，反之电机反转。我们再打开PID调试助手（注意接上串口1的USB_TTL连接至电脑），选择对应的串口端口，接着勾选通道1和2，点击“开始”按钮，即可开始显示波形，如下图26.1.4.1，大家可以自己下载程序并点击按键测试效果。

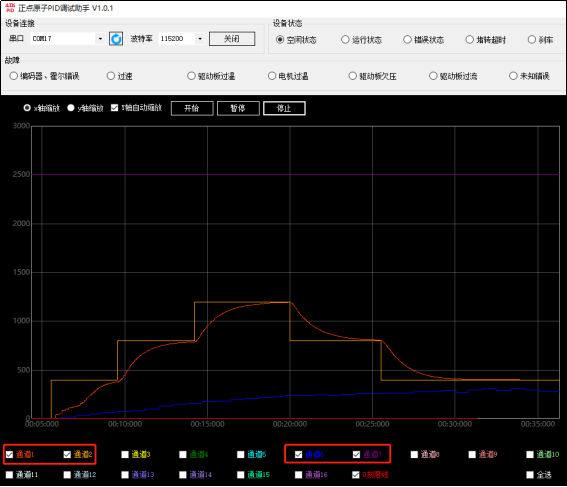

图26.1.4.1 PID调节效果


       图26.1.4.1中，橙线代表目标速度，红线代表实际速度，当我们按下KEY0，目标速度增大，橙线先发生变化，而红线（实际速度）会逐渐靠近橙线（目标速度）；按下KEY1，目标速度将减小，曲线的变化同理；按下KEY2，电机将停止，目标速度将为0。

       注意：1、本实验需要使用USB数据线连接开发板的串口1到电脑，并启动电机之后才会有波形变化；2、如果发现波形不对，请检查电机接线；3、PID系数并不是通用的，如果PID曲线不理想，大家需要根据自己的实际系统去调节。


        26.2 无感速度+电流双闭环控制

       要实现无感的速度+电流双闭环控制，只需在速度环的基础上加上电流环部分即可。三相电流的采集已经在前面的课程（第23章）学习过了，所以下面我们直接进入代码实现。


       26.2.1 硬件设计


       1、例程功能

       1、本实验以电机开发板的直流有刷/无刷电机驱动接口1为例。

       2、通过PID电流环的初始化设置转矩大小，即目标电流大小。目标电流越大，转矩越大。

       3、当按键0按下，就增大目标速度值；当按键1按下，就减小目标速度值。目标速度的绝对值大小决定电机的速度，它的正负决定电机的正反转方向。按下按键2则马上停止电机。

       4、屏幕显示按键功能、目标转速以及实际转速以及显示无刷电机电压、电流和温度、速度等等信息。

       5、可通过串口1即USB_TTL接口连接正点原子PID调试助手，查看PID波形。

       6、LED0闪烁指示程序运行。


       2、硬件资源

       1）LED灯：LED0 – PE0

       2）独立按键

              KEY0 – PE12

              KEY1 – PE13

              KEY2 – PE14

       3）定时器：

              TIM1_CH1：PA8

               TIM1_CH2：PA9

               TIM1_CH3：PA10

       4）IO：

              下桥臂IO：PB13\14\15

              过零IO： PA0\1\2

              使能IO：SHDN: PC13

       5）无刷电机

       6）无刷电机驱动板

       7）12-60V的DC电源（建议使用电机额定电压24V）

       8）ADC：

              ADC12_CH6（温度）  ：PC0

              ADC1_CH4（电源电压） ：PA3

              ADC12_CH7（U相电流） ：PC1

              ADC12_CH8（V相电流） ：PC2

              ADC12_CH9（W相电流） ：PC3


       3、原理图


图26.2.1.1 无刷电机接口1原理图


       接口涉及的IO如下：


表26.2.1.1 无刷相关IO口说明


       驱动板和电机的连接方式之前已经介绍过了，驱动板和开发板连接只需要使用排线连接即可（霍尔传感器接口可不接，JP3跳线帽注意接H&Z与ZERO即可），实物连接如下：


图26.2.1.2 开发板&驱动板连接图


       26.2.2 程序设计


       26.2.2.1 无刷电机速度+电流双闭环的配置步骤

       1）实现电机基本驱动

       实现电机的基础驱动函数，启停、6步换向组合等。

       2）初始化ADC

       初始化ADC通道的IO，设置ADC工作方式、DMA等。

       3）PID闭环控制实现

       实现PID的初始参数赋值、PID计算等。

       4）上位机通信协议

       编写上位机通信代码，可在上位机上实时显示当前速度与目标速度的波形变化。

       5）编写中断服务函数

       PWM中断用于换向控制、堵转检测等等，添加PID的周期计算调用。


       26.2.2.2 程序流程图


图26.2.2.2.1 无刷电机速度+电流双闭环控制流程图


       26.2.2.3 程序解析

       这里我们只讲解核心代码，定时器及ADC的相关程序都和之前一致，这里就不重复列出了，速度+电流双闭环的PID参数的定义有不同。实际内容如下所示：

/*定义PID参数相关宏*/
#define  S_KP               0.008500f   /* 速度环的P参数需远小于电流环的P */
#define  S_KI               0.00025f    /* I参数*/
#define  S_KD               0.000250f   /* D参数*/

#define  C_KP               2.00f       /* P参数*/
#define  C_KI               0.20f       /* I参数*/
#define  C_KD               0.01f       /* D参数*/
#define SMAPLSE_PID_SPEED   40          /* 采样率 单位ms*/

       其中C_KP，C_KI，C_KD为电流环的PID参数，S_KP，S_KI，S_KD为速度环的PID参数，PID的计算过程和之前的一致，这里就不贴出来了，大家感兴趣可以打开源码查看。重点内容PID控制在定时器的中断回调函数里进行，在bldc_tim.c中实现，贴出的程序删除了部分代码避免篇幅太长，中断服务函数内容如下：

/**
 * @brief       定时器中断回调
 * @param       htim:定时器句柄
 * @retval      无
 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    uint8_t i;
    static uint8_t times_count = 0;          /* 定时器时间记录 */
    if(htim->Instance == ATIM_TIMX_PWM)       /* 55us */
    {
        if(g_bldc_motor1.run_flag == RUN)
        {
            for(i = 0; i < 3; i++)
            {
                adc_val_m1[i] = g_adc_val[i+2];
                adc_amp[i]= adc_val_m1[i]–
adc_amp_offset[i][ADC_AMP_OFFSET_TIMES];
                if(adc_amp[i] < 0)
                    adc_amp_un[i] = 0;      /* 反电动势电压为悬空绕组直接清0 */
                else if(adc_amp[i] >= 0)      /* 去除反电动势引起的负电流数据 */
                    adc_amp_un[i] = adc_amp[i];
            }
            /*运算母线电流（母线电流为任意两个有开关动作的相电流之和）*/
            adc_amp_bus = (adc_amp_un[0] + adc_amp_un[1] + adc_amp_un[2]) *
ADC2CURT;
        }
        zero_ctr_loop(); /* 过零控制 */

        /************************* PID控制 ***********************/
        if(g_bldc_motor1.run_flag == RUN && g_zero_ctr_status == 3)
        {
            /* 速度+电流双环控制 */
            pid_s_count++;
            pid_c_count++;
            if(pid_s_count > 2)
            {
                temp_pwm1 = increment_pid_ctrl(&g_speed_pid,
g_bldc_motor1.speed);
/* 一阶数字滤波 滤波系数0.5，使其快速反应，速度环起主要作用 */
                FirstOrderRC_LPF(motor_pwm_s, temp_pwm1, 0.5);
                /* 最低速度限制 */
                if(motor_pwm_s < 0)
                {
                    /* 加速启动速度 */
                    if(motor_pwm_s >= -600)
                    {
                        motor_pwm_s = -600;
                    }
                    motor_pwm_sl = -motor_pwm_s;     /* 取绝对值 */
                }
                else
                {
                    if(motor_pwm_s <= 600)
                    {
                        motor_pwm_s = 600;
                    }
                    motor_pwm_sl = motor_pwm_s;
                }
                pid_s_count = 0;
            }
            /* 电流环 */
            if(pid_c_count > 1)
            {
/* 换向尖峰电流大于设定的电流值将导致PID调节转至电流环调节 速度环无法起作用，转速无法调节*/
/* 如果电流值接近目标值，有可能是尖峰电流 */
                if(adc_amp_bus > (g_current_pid.SetPoint - 20))
                {
                    cf_count++;
                    if(cf_count > 4)    /* 滤除换向尖峰电流的影响 */
                    {
                        cf_count = 0;
                        temp_pwm2 = increment_pid_ctrl(&g_current_pid,
adc_amp_bus);   /* 滤波后的电流进行PID运算 */
                        FirstOrderRC_LPF(motor_pwm_c, temp_pwm2, 0.085);
                    }
                }
                else                    /* 正常电流进行电流环PID运算 */
                {
                    cf_count = 0;
                    temp_pwm2 = increment_pid_ctrl(&g_current_pid,
adc_amp_bus);
                    FirstOrderRC_LPF(motor_pwm_c, temp_pwm2, 0.085);
                }
                pid_c_count = 0;
            }
            /* 电流环输出值大于速度环输出则使用速度环调节 */
            if(motor_pwm_c > motor_pwm_sl)
            {
                g_bldc_motor1.pwm_duty = motor_pwm_sl;
                if(motor_pwm_s < 0)      /* 正反转积分控制 */
                    g_current_pid.Ui = -g_speed_pid.Ui;
                else
                    g_current_pid.Ui = g_speed_pid.Ui;
            }
            else  /* 速度环输出值大于电流环输出则使用电流环调节 */
            {
                g_bldc_motor1.pwm_duty = motor_pwm_c;
                if(g_bldc_motor1.dir == CCW)
                    g_speed_pid.Ui = -g_current_pid.Ui;
                else
                    g_speed_pid.Ui = g_current_pid.Ui;
            }
        }
    }
    else if(htim->Instance == BTIM_TIMX_INT)
    {
        /****************** 采集电机停机状态下的偏置电压 *****************/
        times_count++;
        if(g_bldc_motor1.run_flag == STOP)
        {
            uint32_t avg[3] = {0,0,0};
            adc_amp_offset[0][adc_amp_offset_p] = g_adc_val[2];
            adc_amp_offset[1][adc_amp_offset_p] = g_adc_val[3];   /* V */
            adc_amp_offset[2][adc_amp_offset_p] = g_adc_val[4];  /* W */
            adc_amp_offset_p++;
            NUM_CLEAR(adc_amp_offset_p, ADC_AMP_OFFSET_TIMES);
            for(i = 0; i < ADC_AMP_OFFSET_TIMES; i++)
            {
                avg[0] += adc_amp_offset[0][i];               /* 各相数值累加 */
                avg[1] += adc_amp_offset[1][i];
                avg[2] += adc_amp_offset[2][i];
            }
            for(i = 0; i < 3; i++)
            {
                avg[i] /= ADC_AMP_OFFSET_TIMES;              /* 取平均 */
                adc_amp_offset[i][ADC_AMP_OFFSET_TIMES] = avg[i];  /* 赋值 */
            }
        }
        if(times_count == SMAPLSE_PID_SPEED)
        {
#if LOCK_TAC
            /******************** 堵塞处理 **********************/
            if(g_bldc_motor1.locked_rotor == 1)     /* 堵塞 */
            {
                clc++;
                if(clc > 50)                        /* 延迟1s后重新启动*/
                {
                    clc = 0;
                    pid_init();
                    stop_motor1();
                    g_speed_pid.SetPoint = 400.0;   /* 400PRM */
                    g_bldc_motor1.dir = CW;         /* 初始方向正转 */
                    g_bldc_motor1.pwm_duty = 600;   /* 加速启动速度 */
                    g_bldc_motor1.run_flag = RUN;   /* 开启运行 */
                    start_motor1();                 /* 运行电机 */
                    g_bldc_motor1.locked_rotor = 0;
                    g_zero_ctr_status = 0;          /* 堵塞状态重新定位初始位置 */
                }
            }
#endif
            times_count = 0;
        }
    }
}

       在定时器1更新中断里首先优先进行电流环的PID计算，这里需要进行滤波，避免换向尖峰对PID的影响，接着通过过零跳变数量计算电机转速，经过计数分频，进入速度环PID计算函数，带入上述计算的速度，得到速度环计算出的PWM输出值，然后将两个环的输出做比较，如果电流环较大则使用速度环输出，否则使用电流环输出，最终赋值到定时器，在下一次中断时使用新的PWM用于驱动无刷电机。这里我们还在中断中加上了堵转处理，当电机因意外或过流导致停机时，当堵转时间超过2s，此时会重新初始化PID并以400RPM的初始速度重新开启电机旋转。接着看来先下主函数main.c内容如下：

int main(void)
{
    uint8_t debug_cmd = 0;                      /* 存放上位机指令 */
    float current_lpf[4] = {0.0f};              /* 存放三相电流以及母线电流 */
    uint8_t key, t;
    char buf[32];
    float current[3] = {0.0f};
    float last_user_setpoint = 0;               /* 记录上次目标速度 */

    HAL_Init();                                 /* 初始化HAL库 */
    sys_stm32_clock_init(85, 2, 2, 4, 8);       /* 设置时钟,170Mhz */
    delay_init(170);                            /* 延时初始化 */
    usart_init(115200);                         /* 串口初始化为115200 */
    led_init();                                 /* 初始化LED */
    key_init();                                 /* 初始化按键 */
lcd_init();                                 /* 初始化LCD */
/* 中断频率18K，约55us, 频率不能过慢或过快，否则都会导致电机堵转 */
    bldc_init((170000 / 18) - 1, 0);
    bldc_ctrl(MOTOR_1, CW, 0);                  /* 初始无刷电机接口1速度 */
    pid_init();                                 /* PID初始化 */
    adc_dma_init();                             /* 初始化ADC */
    /* 显示提示信息 */
    lcd_show_string(10, 10, 239, 16, 16, "KEY0:Speed ++", RED);
    lcd_show_string(10, 30, 239, 16, 16, "KEY1:Speed --", RED);
    lcd_show_string(10, 50, 239, 16, 16, "KEY2:Stop", RED);
    printf("按下KEY0 增加目标转速\r\n");
    printf("按下KEY1 减少目标转速\r\n");
    printf("按下KEY2 停止电机\r\n");
#if DEBUG_ENABLE                                /* 开启调试*/
    debug_init();                               /* PID调试初始化*/
    debug_send_motorcode(BLDC_MOTOR);           /* 直流无刷电机 */
    debug_send_motorstate(IDLE_STATE);          /* 电机空闲 */
    /* 初始化同步数据（选择第x组PIDX,目标速度地址,P,I,D参数）到上位机 */
debug_send_initdata(TYPE_PID1, (float*)(&g_current_pid.SetPoint),
C_KP, C_KI, C_KD);       /* 电流环PID参数（PID1）*/
debug_send_initdata(TYPE_PID2, (float*)(&g_speed_pid.SetPoint),
S_KP, S_KI, S_KD);       /* 速度环PID参数（PID2）*/
#endif
    while (1)
    {
        t++;
        if (t % 20 == 0)
        {
        /* 显示目标速度 */
            sprintf(buf,"SetSpeed:%4d   ", (int16_t)*user_setpoint);
            lcd_show_string(10, 70, 200, 16, 16, buf, BLUE);
            sprintf(buf,"M1 Speed:%4d   ",(int16_t)g_bldc_motor1.speed);
            lcd_show_string(10, 90, 200, 16, 16, buf, BLUE);
            sprintf(buf,"Power:%.3fV ", g_adc_val[0] * ADC2VBUS);
            lcd_show_string(10, 110, 200, 16, 16, buf, BLUE);
            sprintf(buf,"Temp:%.1fC ", get_temp(g_adc_val[1]));
            lcd_show_string(10, 130, 200, 16, 16, buf, BLUE);
            LED0_TOGGLE();                       /* LED0(红灯) 翻转 */

            current[0] = adc_amp_un[0]* ADC2CURT; /* 计算出三相电流值，U */
            current[1] = adc_amp_un[1]* ADC2CURT; /* 计算出三相电流值，V */
            current[2] = adc_amp_un[2]* ADC2CURT;  /* 计算出三相电流值，W */

            /*一阶数字滤波 滤波系数0.1 用于显示*/
            FirstOrderRC_LPF(current_lpf[0], current[0], 0.1f); /* U相电流 */
            FirstOrderRC_LPF(current_lpf[1], current[1], 0.1f); /* V相电流 */
            FirstOrderRC_LPF(current_lpf[2], current[2], 0.1f); /* W相电流 */
            FirstOrderRC_LPF(current_lpf[3], adc_amp_bus, 0.1f);/* 母线电流 */

            if (g_bldc_motor1.run_flag == STOP)  /* 停机的电流显示 */
            {
                current_lpf[0] = 0;
                current_lpf[1] = 0;
                current_lpf[2] = 0;
                current_lpf[3] = 0;
            }
            /* LCD显示提示信息 */
            sprintf(buf,"Amp U:%.3fmA ", (float)current_lpf[0]);
            lcd_show_string(10, 150, 200, 16, 16, buf, BLUE);
            sprintf(buf,"Amp V:%.3fmA ", (float)current_lpf[1]);
            lcd_show_string(10, 170, 200, 16, 16, buf, BLUE);
            sprintf(buf,"Amp W:%.3fmA ", (float)current_lpf[2]);
            lcd_show_string(10, 190, 200, 16, 16, buf, BLUE);
            sprintf(buf,"Amp Bus:%.3fmA ", (float)current_lpf[3]);
            lcd_show_string(10, 210, 200, 16, 16, buf, BLUE);
            /* 串口打印信息 */
            printf("Valtage:%.1fV \r\n", g_adc_val[0] * ADC2VBUS);
            printf("Temp:%.1fC \r\n", get_temp(g_adc_val[1]));
            printf("U相电流为：%.3fmA\r\n", (current_lpf[0]));
            printf("V相电流为：%.3fmA\r\n", (current_lpf[1]));
            printf("W相电流为：%.3fmA\r\n", (current_lpf[2]));
            printf("母线电流为：%.3fmA\r\n", (current_lpf[3]));
            printf("\r\n");
        }
        key = key_scan(0);
        if (key == KEY0_PRES)                /* 按下KEY1速度目标值++ */
        {
            g_bldc_motor1.run_flag = RUN;   /* 开启运行标志 */
            start_motor1();                 /* 开启运行 */
            if (*user_setpoint == 0 && g_bldc_motor1.dir == CCW)
            {
                pid_init();         /* 换向时刻，重新初始化PID */
                g_bldc_motor1.dir = CW;
            }
            *user_setpoint += 400;           /* 顺时针旋转下递增 */
            if (*user_setpoint >= 4000) *user_setpoint = 4000;
            if (*user_setpoint == 0)
            {
                g_bldc_motor1.run_flag = STOP; /* 标记停机 */
                stop_motor1();               /* 停机 */
                pid_init();                   /* 初始化PID */
                g_bldc_motor1.speed = 0;
                g_zero_ctr_status = 0;
                motor_pwm_s = 0;
                g_bldc_motor1.pwm_duty = 0;
            }
        }
        else if (key == KEY1_PRES)          /* 按下KEY1速度目标值-- */
        {
            g_bldc_motor1.run_flag = RUN;      /* 开启运行 */
            start_motor1();                 /* 开启运行 */
            if (*user_setpoint == 0 && g_bldc_motor1.dir == CW)
            {
                pid_init();
                g_bldc_motor1.dir = CCW;
            }
            *user_setpoint -= 400;           /* 逆时针旋转下递增 */
            if (*user_setpoint <= -4000)
                *user_setpoint = -4000;
            if (*user_setpoint == 0)
            {
                g_bldc_motor1.run_flag = STOP; /* 标记停机 */
                stop_motor1();                 /* 停机 */
                pid_init();                    /* 初始化PID */
                g_bldc_motor1.speed = 0;
                g_zero_ctr_status = 0;
                motor_pwm_s = 0;
                g_bldc_motor1.pwm_duty = 0;
            }
        }
        else if (key == KEY2_PRES)            /* 按下KEY2关闭电机 */
        {
            bldc_speed_stop();               /* 清除电机状态并关闭电机 */
        }
#if DEBUG_ENABLE
        /* Debug发送部分 */
        /* 主要显示参数 */
        debug_send_valtage(g_adc_val[0] * ADC2VBUS);  /* 发送电压 */
        debug_send_speed(g_bldc_motor1.speed);       /* 发送速度 */
        debug_send_temp(50, get_temp(g_adc_val[1])); /*发送电机温度驱动板温度 */
        debug_send_current((float)(current_lpf[0] / 1000), (float)(current_lpf[0] / 1000), (float)(current_lpf[0] / 1000)); /* 发送电流 */
        /* 电流波形和速度波形 */
        debug_send_wave_data(1, (int16_t)g_bldc_motor1.speed);
        debug_send_wave_data(2, (int16_t)*user_setpoint);
        debug_send_wave_data(3, current_lpf[0]);   /* 选择通道3 发送实际电流U */
        debug_send_wave_data(4, current_lpf[1]);  /* 选择通道4 发送实际电流V */
        debug_send_wave_data(5, current_lpf[2]);  /* 选择通道5 发送实际电流W */
        debug_send_wave_data(6, current_lpf[3]);   /* 选择通道6 发送实际母线电流*/
        debug_send_wave_data(7, g_current_pid.SetPoint);
        /* Debug接收部分 */
        debug_receive_pid(TYPE_PID1,(float*)&g_current_pid.Proportion,
(float*)&g_current_pid.Integral,(float*)&g_current_pid.Derivative);
        debug_receive_pid(TYPE_PID2,(float*)&g_speed_pid.Proportion,                          (float*)&g_speed_pid.Integral,(float*)&g_speed_pid.Derivative);

        debug_cmd = debug_receive_ctrl_code();    /* 读取命令 */
        if(debug_cmd == HALT_CODE)               /* 停机 */
        {
            pid_init();                         /* 重新初始化PID防止积分过大*/
            g_bldc_motor1.run_flag = STOP;       /* 标记停机 */
            stop_motor1();                        /* 停机 */
            g_bldc_motor1.speed = 0;
            motor_pwm_s = 0;
            g_bldc_motor1.pwm_duty = 0;
        }
        else if(debug_cmd == RUN_CODE)          /* 运行 */
        {
            g_bldc_motor1.dir = CW;
            g_bldc_motor1.run_flag = RUN;       /* 运行标记 */
            *user_setpoint = 400;               /* 自动设置目标 */
            start_motor1();                       /* 启动电机 */
            debug_send_motorstate(RUN_STATE);     /* 电机运行 */
        }
        else if (debug_cmd == BREAKED) /* 刹车（电机停止 点击电机运行才可解除） */
        {
            *user_setpoint = 0;                  /* 减速直至0 */
            debug_send_motorstate(BREAKED_STATE);  /* 电机刹车 */
        }
        debug_set_point_range(4000, -4000, 4000);  /* PID调试助手的目标参数设置*/

        if(last_user_setpoint < 0)     /* 判断上次速度如果是小于0的*/
        {
            g_bldc_motor1.dir = CCW;            /* 反转 */
            g_bldc_motor1.run_flag = RUN;
            start_motor1();                      /* 启动电机 */
            if(*user_setpoint > 0)
            {
                *user_setpoint = 0;
            }
        }else if(last_user_setpoint > 0)
        {
            g_bldc_motor1.dir = CW;              /* 正转 */
            g_bldc_motor1.run_flag = RUN;
            start_motor1();
            if(*user_setpoint < 0)
            {
                *user_setpoint = 0;
            }
        }else if(*user_setpoint == 0)           /* 目标速度设置为0时 */
        {
            bldc_speed_stop();
        }
       last_user_setpoint = *user_setpoint;
#endif
        delay_ms(10);
    }
}
/**
 * @brief       清除电机状态并关闭电机
 * @param       无
 * @retval      无
 */
void bldc_speed_stop(void)
{
    stop_motor1();                      /* 停机 */
    g_bldc_motor1.run_flag = STOP;      /* 标记停机 */
    g_bldc_motor1.pwm_duty = 0;
    motor_pwm_s = 0;
    g_zero_ctr_status = 0;
    g_bldc_motor1.speed = 0;
    pid_init();                         /* 初始化PID */
}

       main函数主要初始化基本外设以及BLDC等等，然后添加上位机通信协议，将实际转速数据、目标转速数据、实际电流、目标电流分别发送给上位机的通道1、2、6、7上进行显示。按键判断逻辑：按下KEY0目标转速加400RPM，按下KEY1目标转速减400RPM，按下KEY2停止电机旋转。


       26.2.3 下载验证

       下载代码后，可以看到LED0在闪烁，说明程序已经正常在跑了，LCD上显示按键功能、占空比以及电机速度信息和显示程序计算的电压、电流等信息，当我们按下KEY0，目标速度将增大；按下KEY1，目标速度将减小；按下KEY2，电机将停止。目标速度为正数时，电机正转，反之电机反转。我们再打开PID调试助手（注意接上串口1的USB_TTL连接至电脑），选择对应的串口端口，接着勾选通道1和2以及通道6和7，点击“开始”按钮，即可开始显示波形。大家可以使用手给电机增加点负载，可以明显感觉到电机一开始会因为负载增加速度减慢，后续逐渐加速上去直至和目标速度一致，如下图26.2.3.1，大家可以自己下载程序并点击按键测试效果。


图26.2.3.1 PID调节效果


       图26.2.3.1中，橙线代表目标速度，红线代表实际速度，蓝线代表实际母线电流，紫线代表目标电流（由于PID初始化时已经设定了电流环的目标值，所以紫线为直线），当我们按下KEY0，目标速度增大，橙线先发生变化，而红线（实际速度）会逐渐靠近橙线（目标速度）；可以看到蓝线（实际电流）并未靠近紫线（目标电流），是由于代码中将两个环的输出做比较，如果电流环较大则使用速度环输出，否则使用电流环输出导致的。当我们手动给电机加负载，就能明显看到实际电流会在目标电流附近波动；按下KEY1，目标速度将减小，曲线的变化同理；按下KEY2，电机将停止，目标速度将为0。

       注意：1、电流环的波形存在小幅振荡属于正常现象，如果希望波形更稳定，可以适当地调整PID系数以及增大滤波次数；2、滤波次数越多则系统的响应越慢，大家需要在系统的响应速度和稳定性之间寻找平衡点；3、PID系数并不是通用的，如果PID曲线不理想，大家需要根据自己的实际系统去调节。


来自 “ ITPUB博客 ” ，链接：https://blog.itpub.net/70040860/viewspace-3117284/ ，如需转载，请注明出处，否则将追究法律责任。

0
0
上一篇： 《DMG474电机控制专题教程V1.1 》第25章 直流无刷电机无感控制
下一篇： 《DMG474电机控制专题教程V1.1 》第27章 FOC（1-6）
请登录后发表评论 登录
全部评论
正点原子

注册时间：2024-08-30

  • 博文量
    588
  • 访问量
    764013

最新文章

支持我们 作者招募 用户协议 FAQ Contact Us

北京盛拓优讯信息技术有限公司. 版权所有  京ICP备16024965号-8 北京市公安局海淀分局网监中心备案编号：11010802021510 niuxiaotong@pcpop.com 17352615567 未成年人举报专区

广播电视节目制作经营许可证(京) 字第1234号 中国互联网协会会员

违法和不良信息举报电话:18101376593
