第24章 无刷电机有感方波闭环控制
前面已经实现了无刷电机的基本控制和电机的模拟信号采集，本章将利用PID来实现速度闭环控制以及速度+电流双闭环控制。
本章分为如下几个小节：
24.1 速度闭环控制
24.2 速度&电流双闭环控制
24.1 速度闭环控制
要实现速度闭环，首先需要先了解下无刷有感驱动的测速原理，这样才可以知道当前转速是否符合我们的设定值。
24.1.1 无刷有感测速原理
从前面的学习得知，当转子磁极只有一对级时，转子旋转一圈三个霍尔信号都会输出相应波形，这些波形的特点：高低电平的持续时间是一样的，均为180°电角度（对于店铺BLDC的霍尔传感器来说，N级靠近输出：1，S级靠近输出：0）。示意图如下：

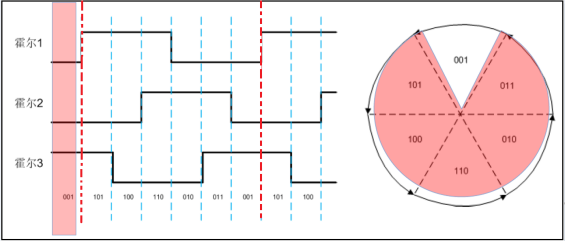

图24.1.1.1 无刷电机与霍尔位置示意图
图24.1.1.2 霍尔输出波形示意图
第一步：当只有一对级时，转子旋转一圈，霍尔输出一个完整脉冲（其中高电平与低电平持续时间均为180°电角度）；
第二步：计算其中高电平的持续时间，即：t = C / Ft （其中t为180°电角度所代表的时间，Ft是霍尔脉冲的频率，C为计数次数）
第三步：所以旋转一圈，需要的总时间为T = 2*C/Ft；
第四步：所得出的结果单位为：s/圈 ，倒数即为：圈/s ，需将其单位转化为RPM即：Ft/（2*C） *60 。
第五步：当转子为2对级时，霍尔输出的高低电平时间均为360°电角度，所以速度公式为：Ft/(4*C)*60。
24.1.2 硬件设计
1、例程功能
1、本实验以电机开发板的直流有刷/无刷电机驱动接口1为例，基于无刷电机参数采集实验，加入速度环PID控制算法，对电机的速度进行闭环控制。
2、当按键0按下，就增大目标速度值；当按键1按下，就减小目标速度值。目标速度的绝对值大小决定电机的速度，它的正负决定电机的正反转方向。按下按键2则马上停止电机。
3、屏幕显示按键功能、目标转速以及实际转速以及显示无刷电机电压、电流和温度、速度等等信息。

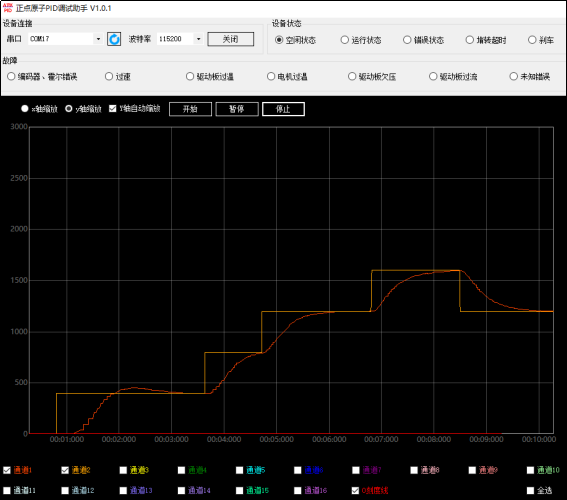

4、可通过串口1即USB_TTL接口连接正点原子PID调试助手，查看PID波形。
5、LED0闪烁指示程序运行。
2、硬件资源
1）LED灯：LED0 – PE0
2）独立按键
KEY0 – PE12
KEY1 – PE13
KEY2 – PE14
3）定时器：
TIM1_CH1：PA8
TIM1_CH2：PA9
TIM1_CH3：PA10
4）IO：
下桥臂IO：PB13\14\15
霍尔IO： PA0\1\2
使能IO：SHDN: PC13
5）无刷电机
6）无刷电机驱动板
7）12-60V的DC电源（建议使用电机额定电压24V）
8）ADC：
ADC12_CH6（温度） ：PC0
ADC1_CH4（电源电压） ：PA3
ADC12_CH7（U相电流） ：PC1
ADC12_CH8（V相电流） ：PC2
ADC12_CH9（W相电流） ：PC3
3、原理图

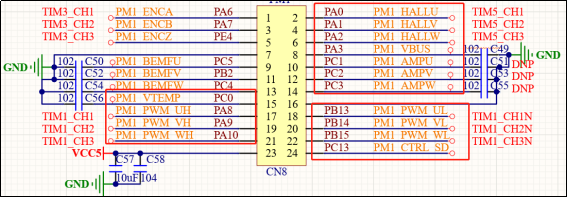

图24.1.2.1 无刷电机接口1原理图
接口涉及的IO如下：

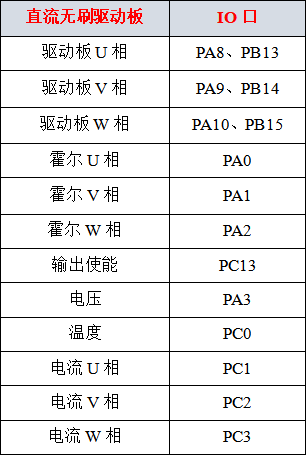

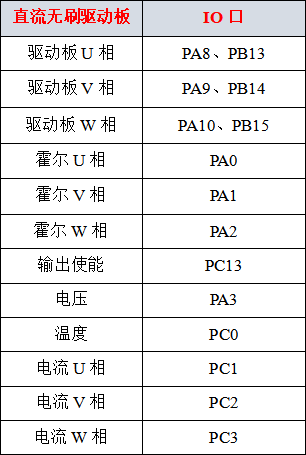

表24.1.2.1 无刷相关IO口说明
驱动板和电机的连接方式之前已经介绍过了，驱动板和开发板连接只需要使用排线连接即可(注意：如使用PID调试助手查看波形，需将开发板串口1的USB_TTL连接至电脑)，实物连接如下：
图24.1.2.2 开发板&驱动板连接图
24.1.3 程序设计
24.1.3.1 无刷电机速度闭环的配置步骤
1）实现电机基本驱动
实现电机的基础驱动函数，启停、6步换向组合等。
2）初始化ADC（保留上节课的参数采集功能）
初始化ADC通道的IO，设置ADC工作方式、DMA等。
3）PID闭环控制实现
实现PID的初始参数赋值、PID计算等。
4）上位机通信协议
编写上位机通信代码，可在上位机上实时显示当前速度与目标速度的波形变化。
5）编写中断服务函数
PWM中断用于换向控制、堵转检测等等，添加PID的周期计算调用。
24.1.3.2 程序流程图
图24.1.3.2.1 无刷电机速度闭环控制流程图
24.1.3.3 程序解析
这里我们只讲解核心代码，定时器及ADC的相关程序都和之前一致，这里就不重复列出了，首先需要关注的是pid.h头文件中PID结构体和默认的P、I、D参数的定义。如下所示。
/* PID相关参数 */
#define INCR_LOCT_SELECT 1 /*0选择位置式1：增量式控制*/
#if INCR_LOCT_SELECT
#define S_KP 0.00800f /* P参数*/
#define S_KI 0.00025f /* I参数*/
#define S_KD 0.00020f /* D参数*/
#else
#define S_KP 0.00800f /* P参数*/
#define S_KI 0.00025f /* I参数*/
#define S_KD 0.00020f /* D参数*/
#endif
#define SMAPLSE_PID_SPEED 40 /* 采样率 单位ms*/
/*定义位置PID参数相关宏*/
/*PID结构体*/
typedef struct
{
__IO float SetPoint; /* 设定目标 */
__IO float ActualValue; /* 实际值*/
__IO float SumError; /* 误差累计*/
__IO float Proportion; /* 比例常数 P*/
__IO float Integral; /* 积分常数 I*/
__IO float Derivative; /* 微分常数 D*/
__IO float Error; /* Error[-1]*/
__IO float LastError; /* Error[-1]*/
__IO float PrevError; /* Error[-2]*/
__IO float IngMin;
__IO float IngMax;
__IO float OutMin;
__IO float OutMax;
} PID_TypeDef;
上述代码可以通过宏INCR_LOCT_SELECT 选择使用哪种PID控制算法，当为0的时候选用位置式PID算法；为1时，选用增量式PID算法。然后接着是关于PID算法相关的结构体PID_TypeDef，在后续的PID控制算法中使用到。
我们接着看下pid.c的内容：
PID_TypeDef g_speed_pid; /* 速度PID参数结构体 */
/**
* @brief pid初始化
* @param 无
* @retval 无
*/
void pid_init(void)
{
g_speed_pid.SetPoint = 0; /* 设定目标值 */
g_speed_pid.ActualValue = 0.0; /* 期望值输出 */
g_speed_pid.SumError = 0.0; /* 积分值 */
g_speed_pid.Error = 0.0; /* Error[1] */
g_speed_pid.LastError = 0.0; /* Error[-1] */
g_speed_pid.PrevError = 0.0; /* Error[-2] */
g_speed_pid.Proportion = S_KP; /* 比例常数 Proportional Const */
g_speed_pid.Integral = S_KI; /* 积分常数 Integral Const */
g_speed_pid.Derivative = S_KD; /* 微分常数 Derivative Const */
g_speed_pid.IngMax = 20;
g_speed_pid.IngMin = -20;
g_speed_pid.OutMax = 150; /* 输出限制 */
g_speed_pid.OutMin = -150;
}
/**
* @brief 闭环PID控制算法设计
* @note 通过宏 INCR_LOCT_SELECT 选择使用位置式算法/增量式算法
* @param *PID：PID结构体句柄所对应的目标值
* @param Feedback_value ： 实际值
* @retval 目标控制量
*/
int32_t increment_pid_ctrl(PID_TypeDef *PID,float Feedback_value)
{
PID->Error = (float)(PID->SetPoint - Feedback_value); /* 速度档位偏差*/
#if INCR_LOCT_SELECT
/* E[k]项*/
PID->ActualValue += (PID->Proportion * (PID->Error - PID->LastError))
+ (PID->Integral * PID->Error) /* E[k-1]项*/
+ (PID->Derivative * (PID->Error - 2 * PID->LastError
+ PID->PrevError)); /*E[k-2]项*/
PID->PrevError = PID->LastError; /* 存储误差，用于下次计算*/
PID->LastError = PID->Error;
#else
PID->SumError += PID->Error;
PID->ActualValue = (PID->Proportion * PID->Error) /* E[k]项*/
+ (PID->Integral * PID->SumError) /* E[k-1]项*/
/* E[k-2]项*/
+ (PID->Derivative * (PID->Error - PID->LastError));
PID->LastError = PID->Error;
#endif
return ((int32_t)(PID->ActualValue)); /* 返回实际控制数值*/
}
上述代码可以分为PID初始化及PID控制算法两部分。第一部分主要是将PID算法相关结构体变量进行初始赋值；第二部分是PID控制算法的计算过程，这部分与之前介绍的PID算法一致，这里不多赘述。
重点内容是在定时器中断服务函数里边定时调用PID控制以及速度的计算，这部分内容在bldc_tim.c中实现，程序如下：
/**
* @brief 定时器中断回调
* @param htim:定时器句柄
* @retval 无
*/
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
uint8_t i;
static uint8_t times_count = 0; /* 定时器时间记录 */
int16_t temp_speed = 0; /* 临时速度存储 */
if(htim->Instance == ATIM_TIMX_PWM) /* 55us */
{
#ifdef H_PWM_L_ON
if(g_bldc_motor1.run_flag == RUN)
{
if(g_bldc_motor1.dir == CW) /* 正转 */
{
/* 顺序6,2,3,1,5,4 */
g_bldc_motor1.step_sta = hallsensor_get_state(MOTOR_1);
}
else /* 反转 */
{
g_bldc_motor1.step_sta = 7 - hallsensor_get_state(MOTOR_1);
}
/* 判断霍尔组合值是否正常 */
if((g_bldc_motor1.step_sta <= 6)&&(g_bldc_motor1.step_sta >= 1))
{
/* 通过数组成员查找对应的函数指针 */
pfunclist_m1[g_bldc_motor1.step_sta-1]();
}
else /* 霍尔传感器错误、接触不良、断开等情况 */
{
stop_motor1();
g_bldc_motor1.run_flag = STOP;
}
/***************** 速度计算 ********************/
g_bldc_motor1.count_j++; /* 计算速度专用计数值 */
g_bldc_motor1.hall_sta_edge =
uemf_edge(g_bldc_motor1.hall_single_sta); /* 检测单个霍尔信号的变化*/
/* 统计单个霍尔信号的高电平时间，当只有一对级的时候，旋转一圈为一个完整脉冲。
一高一低相加即旋转一圈所花的时间*/
if (g_bldc_motor1.hall_sta_edge == 0)
{
/*计算速度*/
if(g_bldc_motor1.dir == CW)
temp_speed = (SPEED_COEFF / g_bldc_motor1.count_j);
else
temp_speed = -(SPEED_COEFF / g_bldc_motor1.count_j);
/* 一阶滤波 */
FirstOrderRC_LPF(g_bldc_motor1.speed, temp_speed, 0.2379f);
g_bldc_motor1.no_single = 0;
g_bldc_motor1.count_j = 0;
}
if (g_bldc_motor1.hall_sta_edge == 1) /* 当采集到下降沿时数据清0 */
{
g_bldc_motor1.no_single = 0;
g_bldc_motor1.count_j = 0;
}
if (g_bldc_motor1.hall_sta_edge == 2) /* 霍尔值一直不变代表未换向 */
{
g_bldc_motor1.no_single++; /* 不换相时间累计 超时则判定速度为0 */
if(g_bldc_motor1.no_single > 15000)
{
g_bldc_motor1.no_single = 0;
g_bldc_motor1.speed = 0; /* 超时换向 判定为停止速度为0*/
}
}
/******************** PID控制 ***********************/
temp_pwm1 = increment_pid_ctrl(&g_speed_pid,
g_bldc_motor1.speed); /* PID控制算法，输出期望值 */
FirstOrderRC_LPF(motor_pwm_s, temp_pwm1, 0.085); /* 一阶滤波 */
if(motor_pwm_s < 0) /* 判断正负值 */
{
g_bldc_motor1.pwm_duty = -motor_pwm_s;
}
else
{
g_bldc_motor1.pwm_duty = motor_pwm_s;
}
/*********************** 三相电流采集 ********************/
for(i = 0; i < 3; i++)
{
/* 运动状态ADC值 - 停机状态ADC值 = 实际作用ADC值 */
adc_val_m1[i] = g_adc_val[i + 2];
adc_amp[i] = adc_val_m1[i] –
adc_amp_offset[i][ADC_AMP_OFFSET_TIMES];
if(adc_amp[i] >= 0) /* 去除反电动势引起的负电流数据 */
{
adc_amp_un[i] = adc_amp[i];
}
}
/* 运算母线电流（母线电流为任意两个有开关动作的相电流之和） */
if(g_bldc_motor1.step_sta == 0x05)
{
/* UV */
adc_amp_bus= (adc_amp_un[0] + adc_amp_un[1]) * ADC2CURT;
}
else if(g_bldc_motor1.step_sta == 0x01)
{
/* UW */
adc_amp_bus= (adc_amp_un[0] + adc_amp_un[2]) * ADC2CURT;
}
else if(g_bldc_motor1.step_sta == 0x03)
{
/* VW */
adc_amp_bus= (adc_amp_un[1] + adc_amp_un[2]) * ADC2CURT;
}
else if(g_bldc_motor1.step_sta == 0x02)
{
/* UV */
adc_amp_bus= (adc_amp_un[0] + adc_amp_un[1]) * ADC2CURT;
}
else if(g_bldc_motor1.step_sta == 0x06)
{
/* WU */
adc_amp_bus= (adc_amp_un[0] + adc_amp_un[2]) * ADC2CURT;
}
else if(g_bldc_motor1.step_sta == 0x04)
{
/* WV */
adc_amp_bus= (adc_amp_un[2] + adc_amp_un[1]) * ADC2CURT;
}
}
#endif
}
else if(htim->Instance == BTIM_TIMX_INT)
{
/****************** 采集电机停机状态下的偏置电压 *******************/
times_count++;
if(g_bldc_motor1.run_flag == STOP)
{
uint32_t avg[3] = {0,0,0};
/* 获取电机停机状态下的三相电流 U */
adc_amp_offset[0][adc_amp_offset_p] = g_adc_val[2];
adc_amp_offset[1][adc_amp_offset_p] = g_adc_val[3]; /* V */
adc_amp_offset[2][adc_amp_offset_p] = g_adc_val[4]; /* W */
adc_amp_offset_p++;
/* 如果溢出，从头开始计数 */
NUM_CLEAR(adc_amp_offset_p, ADC_AMP_OFFSET_TIMES);
for(i = 0; i < ADC_AMP_OFFSET_TIMES; i++)
{
avg[0] += adc_amp_offset[0][i]; /* 各相数值累加 */
avg[1] += adc_amp_offset[1][i];
avg[2] += adc_amp_offset[2][i];
}
for(i = 0; i < 3; i++)
{
avg[i] /= ADC_AMP_OFFSET_TIMES; /* 取平均 */
adc_amp_offset[i][ADC_AMP_OFFSET_TIMES] = avg[i]; /* 赋值 */
}
}
}
}
主要看下速度计算部分，通过函数uemf_edge实现对霍尔状态变化的判定，当返回值会0时，开始计算电机转速，其中g_bldc_motor1.count_j代表霍尔的计数值，而进入定时器更新中断的频率18KHz即为霍尔的脉冲频率，我们所使用的无刷电机为2对级，所以根据前面所介绍的测速原理即可算出电机的实际转速，然后根据旋转方向设置速度正负，接着使用滤波算法过滤速度就得到了实际速度值，经过计数分频，进入PID计算函数，将上述计算的速度值代入PID控制算法，得到PWM输出值，最终赋值到定时器，在下一次中断时使用新的PWM用于驱动无刷电机。相应的主函数的PWM设定只需要换成PID的目标值设定即可，主函数main.c内容如下。
int main(void)
{
uint8_t debug_cmd = 0; /* 存放上位机指令 */
float current_lpf[4] = {0.0f}; /* 存放三相电流以及母线电流 */
uint8_t key, t;
char buf[32];
float current[3] = {0.0f};
float last_user_setpoint = 0; /* 记录上次目标速度 */
HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(85, 2, 2, 4, 8); /* 设置时钟,170Mhz */
delay_init(170); /* 延时初始化 */
usart_init(115200); /* 串口初始化为115200 */
led_init(); /* 初始化LED */
key_init(); /* 初始化按键 */
lcd_init(); /* 初始化LCD */
/* 中断频率18K，约55us, 频率不能过慢或过快，否则都会导致电机堵转 */
bldc_init((170000 / 18) - 1, 0);
btim_timx_int_init(1000 - 1, 170 - 1); /* 基本定时器初始化，1ms中断一次*/
bldc_ctrl(MOTOR_1, CW, 0); /* 初始无刷电机接口1速度 */
adc_dma_init(); /* ADC初始化 */
pid_init(); /* PID初始化 */
#if DEBUG_ENABLE /* 开启调试*/
debug_init(); /* PID调试初始化*/
debug_send_motorcode(BLDC_MOTOR); /* 直流无刷电机 */
debug_send_motorstate(IDLE_STATE); /* 电机空闲 */
/* 初始化同步数据（选择第x组PIDX,目标速度地址,P,I,D参数）到上位机 */
debug_send_initdata(TYPE_PID1, (float*)(&g_speed_pid.SetPoint),
S_KP, S_KI, S_KD); /* 速度环PID参数（PID1）*/
#endif
/* 显示提示信息 */
lcd_show_string(10, 10, 239, 16, 16, "KEY0:Speed ++", RED);
lcd_show_string(10, 30, 239, 16, 16, "KEY1:Speed --", RED);
lcd_show_string(10, 50, 239, 16, 16, "KEY2:Stop", RED);
printf("按下KEY0 增加目标转速\r\n");
printf("按下KEY1 减少目标转速\r\n");
printf("按下KEY2 停止电机\r\n");
while (1)
{
t++;
if (t % 20 == 0)
{
/* 显示目标速度 */
sprintf(buf,"SetSpeed:%4d ", (int16_t)*user_setpoint);
lcd_show_string(10, 70, 200, 16, 16, buf, BLUE);
sprintf(buf,"M1 Speed:%4d ",(int16_t)g_bldc_motor1.speed);
lcd_show_string(10, 90, 200, 16, 16, buf, BLUE); /* 显示实际速度*/
sprintf(buf,"Power:%.3fV ", g_adc_val[0] * ADC2VBUS);
lcd_show_string(10, 110, 200, 16, 16, buf, BLUE);
sprintf(buf,"Temp:%.1fC ", get_temp(g_adc_val[1]));
lcd_show_string(10, 130, 200, 16, 16, buf, BLUE);
LED0_TOGGLE(); /* LED0(红灯) 翻转 */
current[0] = adc_amp_un[0]* ADC2CURT; /* 计算出三相电流值，U */
current[1] = adc_amp_un[1]* ADC2CURT; /* 计算出三相电流值，V */
current[2] = adc_amp_un[2]* ADC2CURT; /* 计算出三相电流值，W */
/*一阶数字滤波 滤波系数0.1 用于显示*/
FirstOrderRC_LPF(current_lpf[0], current[0], 0.1f); /* U相电流 */
FirstOrderRC_LPF(current_lpf[1], current[1], 0.1f); /* V相电流 */
FirstOrderRC_LPF(current_lpf[2], current[2], 0.1f); /* W相电流 */
FirstOrderRC_LPF(current_lpf[3], adc_amp_bus, 0.1f);/* 母线电流 */
if (g_bldc_motor1.run_flag == STOP) /* 停机的电流显示 */
{
current_lpf[0] = 0;
current_lpf[1] = 0;
current_lpf[2] = 0;
current_lpf[3] = 0;
}
/* LCD显示提示信息 */
sprintf(buf,"Amp U:%.3fmA ", (float)current_lpf[0]);
lcd_show_string(10, 150, 200, 16, 16, buf, BLUE);
sprintf(buf,"Amp V:%.3fmA ", (float)current_lpf[1]);
lcd_show_string(10, 170, 200, 16, 16, buf, BLUE);
sprintf(buf,"Amp W:%.3fmA ", (float)current_lpf[2]);
lcd_show_string(10, 190, 200, 16, 16, buf, BLUE);
sprintf(buf,"Amp Bus:%.3fmA ", (float)current_lpf[3]);
lcd_show_string(10, 210, 200, 16, 16, buf, BLUE);
/* 串口打印信息 */
printf("Valtage:%.1fV \r\n", g_adc_val[0] * ADC2VBUS);
printf("Temp:%.1fC \r\n", get_temp(g_adc_val[1]));
printf("U相电流为：%.3fmA\r\n", (current_lpf[0]));
printf("V相电流为：%.3fmA\r\n", (current_lpf[1]));
printf("W相电流为：%.3fmA\r\n", (current_lpf[2]));
printf("母线电流为：%.3fmA\r\n", (current_lpf[3]));
printf("\r\n");
}
key = key_scan(0);
if (key == KEY0_PRES) /* 按下KEY1速度目标值++ */
{
g_bldc_motor1.run_flag = RUN; /* 开启运行 */
start_motor1(); /* 开启运行 */
if (*user_setpoint == 0 && g_bldc_motor1.dir == CCW)
{
pid_init(); /* 换向时刻重新初始化PID防止速度突变*/
g_bldc_motor1.dir = CW;
}
*user_setpoint += 400; /* 顺时针旋转下递增 */
if (*user_setpoint >= 4000)
{
*user_setpoint = 4000;
}
if (*user_setpoint == 0)
{
g_bldc_motor1.run_flag = STOP;
stop_motor1(); /* 停机 */
g_bldc_motor1.speed = 0;
motor_pwm_s = 0;
g_bldc_motor1.pwm_duty = 0;
}
}
else if (key == KEY1_PRES) /* 按下KEY1速度目标值-- */
{
g_bldc_motor1.run_flag = RUN; /* 开启运行 */
start_motor1(); /* 开启运行 */
if (*user_setpoint == 0 && g_bldc_motor1.dir == CW)
{
pid_init();
g_bldc_motor1.dir = CCW;
}
*user_setpoint -= 400; /* 逆时针旋转下递增 */
if (*user_setpoint <= -4000)
{
*user_setpoint = -4000;
}
if (*user_setpoint == 0)
{
g_bldc_motor1.run_flag = STOP;
stop_motor1(); /* 停机 */
g_bldc_motor1.speed = 0;
motor_pwm_s = 0;
g_bldc_motor1.pwm_duty = 0;
}
}
else if (key == KEY2_PRES) /* 按下KEY2关闭电机 */
{
bldc_speed_stop(); /* 清除电机状态并关闭电机 */
}
#if DEBUG_ENABLE
/* Debug发送部分 */
/* 主要显示参数 */
debug_send_valtage(g_adc_val[0] * ADC2VBUS); /* 发送电压 */
debug_send_speed(g_bldc_motor1.speed); /* 发送速度 */
debug_send_temp(50, get_temp(g_adc_val[1])); /* 发送电机温度驱动板温度*/
/* 发送电流 */
debug_send_current((float)(current_lpf[0] / 1000),
(float)(current_lpf[0] / 1000), (float)(current_lpf[0] / 1000));
/* 电流波形和速度波形 */
/* 选择通道1 发送实际速度 */
debug_send_wave_data(1, (int16_t)g_bldc_motor1.speed);
/* 选择通道2 发送实际速度 */
debug_send_wave_data(2, (int16_t)*user_setpoint);
debug_send_wave_data(3, current_lpf[0]); /* 选择通道3 发送实际电流U */
debug_send_wave_data(4, current_lpf[1]); /* 选择通道4 发送实际电流V */
debug_send_wave_data(5, current_lpf[2]); /* 选择通道5 发送实际电流W */
debug_send_wave_data(6, current_lpf[3]); /* 选择通道6 发送实际母线电流*/
/* Debug接收部分 */
/* 查询接收PID助手的PID1参数 */
debug_receive_pid(TYPE_PID1,(float*)&g_speed_pid.Proportion,
(float*)&g_speed_pid.Integral,(float*)&g_speed_pid.Derivative);
debug_cmd = debug_receive_ctrl_code(); /* 读取命令 */
if(debug_cmd == HALT_CODE) /* 停机 */
{
pid_init(); /* 重新初始化PID防止失控 */
g_bldc_motor1.run_flag = STOP; /* 标记停机 */
stop_motor1(); /* 停机 */
g_bldc_motor1.speed = 0;
motor_pwm_s = 0;
g_bldc_motor1.pwm_duty = 0;
}
else if(debug_cmd == RUN_CODE) /* 运行 */
{
g_bldc_motor1.dir = CW;
g_bldc_motor1.run_flag = RUN; /* 运行标记 */
*user_setpoint = 400; /* 自动设置目标 */
start_motor1(); /* 启动电机 */
debug_send_motorstate(RUN_STATE); /* 电机运行 */
}
/* 刹车（电机停止 点击电机运行才可解除） */
else if (debug_cmd == BREAKED)
{
*user_setpoint = 0; /* 减速直至0 */
debug_send_motorstate(BREAKED_STATE); /* 电机刹车 */
}
/* PID调试助手的目标参数设置 */
/* 控制目标调节范围(3000~-3000)并且最大步进值不超过3000 RPM */
debug_set_point_range(3000, -3000, 3000);
if(last_user_setpoint < 0) /* 判断上次速度如果是小于0的 */
{
g_bldc_motor1.dir = CCW; /* 反转 */
g_bldc_motor1.run_flag = RUN;
start_motor1(); /* 启动电机 */
if(*user_setpoint > 0) /* 上次为反转状态时，不可以直接切换到
正转，即当前状态不能立刻切换 */
{
*user_setpoint = 0;
}
}else if(last_user_setpoint > 0)
{
g_bldc_motor1.dir = CW; /* 正转 */
g_bldc_motor1.run_flag = RUN;
start_motor1();
if(*user_setpoint < 0) /* 上次为正转状态时，不可以直接切换到
反转，即当前状态不能立刻切换 */
{
*user_setpoint = 0;
}
}else if(*user_setpoint == 0) /* 目标速度设置为0时 */
{
bldc_speed_stop();
}
last_user_setpoint = *user_setpoint; /* 将当前目标速度存至上次目标速度以便
下次判断 */
#endif
delay_ms(10);
}
}
/**
* @brief 清除电机状态并关闭电机
* @param 无
* @retval 无
*/
void bldc_speed_stop(void)
{
pid_init(); /* 重新初始化PID，防止积分过大失控 */
g_bldc_motor1.run_flag = STOP; /* 标记停机 */
stop_motor1(); /* 停机 */
g_bldc_motor1.speed = 0;
motor_pwm_s = 0;
g_bldc_motor1.pwm_duty = 0;
}
main.c的代码逻辑如下：
第一步，初始化基本外设以及BLDC、串口，本实验需要利用串口1和上位机进行通讯。
第二步，初始化PID参数、上位机调试，它们分别调用的是pid_init和debug_init函数。
第三步，上传电机的状态（空闲）、类型（直流无刷电机）、PID参数到上位机，它们分别调用的是debug_send_motorcode、debug_send_motorstate以及debug_send_initdata函数。
第四步，在while循环里面检测按键是否按下，如果key0按下，则目标速度增加400RPM；如果key1按下，则目标速度减小400RPM；如果key2按下，则停止电机，重置PID参数。
第五步，接收上位机下发的PID参数、设置目标速度的调节范围，它们分别调用的是debug_receive_pid以及debug_set_point_range函数。我们这里重点介绍一下后者，debug_set_point_range函数的第一、二个入口参数分别传入目标速度的最大值、最小值，它们的正负号代表电机的正反转方向，第三个入口参数传入的是电机速度的最大突变值。
第六步，调用debug_receive_ctrl_code函数，接收上位机下发的命令。如果上位机的命令为BREAKED（刹车），则停止电机，重置PID参数，并重新上传电机状态（刹车）以及PID参数到上位机；如果上位机的命令是RUN_CODE，则开启电机，设置目标速度为400RPM，上传电机状态（运行）到上位机。
第七步，每隔200ms更新一次数据到屏幕，调用debug_send_speed函数发送实际速度值到上位机。将实际转速数据发送给上位机的通道1上进行显示，目标转速数据发送给上位机的通道2上进行显示。
24.1.4 下载验证
下载代码后，可以看到LED0在闪烁，说明程序已经正常在跑了，LCD上显示按键功能以及电机速度信息和显示程序计算的电压、电流等信息，当我们按下KEY0，目标速度将增大；按下KEY1，目标速度将减小；按下KEY2，电机将停止。目标速度为正数时，电机正转，反之电机反转。我们再打开PID调试助手（注意接上串口1的USB_TTL连接至电脑），选择对应的串口端口，接着勾选通道1和2，点击“开始”按钮，即可开始显示波形，如下图24.1.4.1，大家可以自己下载程序并点击按键测试效果。
图24.1.4.1 速度PID调节效果

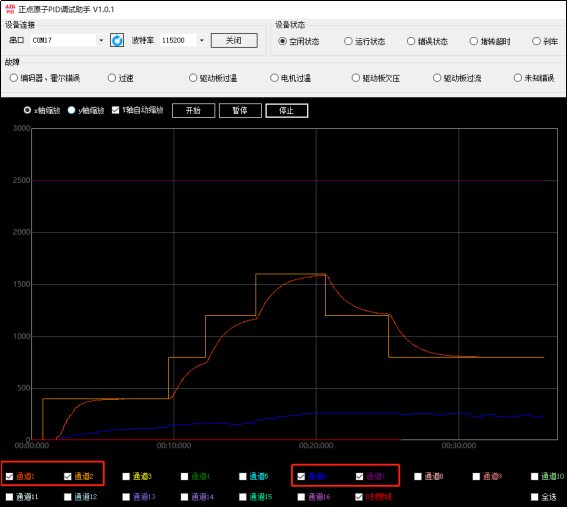

图24.1.4.1中，橙线代表目标速度，红线代表实际速度，当我们按下KEY0，目标速度增大，橙线先发生变化，而红线（实际速度）会逐渐靠近橙线（目标速度）；按下KEY1，目标速度将减小，曲线的变化同理；按下KEY2，电机将停止，目标速度将为0。
注意：1、本实验需要使用USB数据线连接开发板的串口1到电脑，并启动电机之后才会有波形变化；2、如果发现波形不对，请检查电机接线；3、PID系数并不是通用的，如果PID曲线不理想，大家需要根据自己的实际系统去调节。
图24.1.4.2 屏幕显示效果
24.2 速度&电流双闭环控制
要实现速度+电流双闭环控制，只需在速度环的基础上加上电流环部分即可。三相电流的采集已经在前面的课程（第23章）学习过了，所以下面我们直接进入代码实现。
24.2.1 硬件设计
1、例程功能
1、本实验以电机开发板的直流有刷/无刷电机驱动接口1为例，基于无刷速度闭环实验，加入电流环控制，对电机进行速度环+电流环双闭环控制。
2、通过PID电流环的初始化设置转矩大小，即电流大小。目标电流越大，转矩越大。
3、当按键0按下，就增大目标速度值；当按键1按下，就减小目标速度值。目标速度的绝对值大小决定电机的速度，它的正负决定电机的正反转方向。按下按键2则马上停止电机。
4、屏幕显示按键功能、目标转速以及实际转速以及显示无刷电机电压、电流和温度、速度等等信息。
5、可通过串口1即USB_TTL接口连接正点原子PID调试助手，查看PID波形。
6、LED0闪烁指示程序运行。
2、硬件资源
1）LED灯：LED0 – PE0
2）独立按键
KEY0 – PE12
KEY1 – PE13
KEY2 – PE14
3）定时器：
TIM1_CH1：PA8
TIM1_CH2：PA9
TIM1_CH3：PA10
4）IO：
下桥臂IO：PB13\14\15
霍尔IO： PA0\1\2
使能IO：SHDN: PC13
5）无刷电机
6）无刷电机驱动板
7）12-60V的DC电源（建议使用电机额定电压24V）
8）ADC：
ADC12_CH6（温度） ：PC0
ADC1_CH4（电源电压） ：PA3
ADC12_CH7（U相电流） ：PC1
ADC12_CH8（V相电流） ：PC2
ADC12_CH9（W相电流） ：PC3
3、原理图
图24.2.1.1 无刷电机接口1原理图
接口涉及的IO如下：
表24.2.1.1 无刷相关IO口说明
驱动板和电机的连接方式之前已经介绍过了，驱动板和开发板连接只需要使用排线连接即可，实物连接如下：
图24.2.1.2 开发板&驱动板连接图
24.2.2 程序设计
24.2.2.1 无刷电机速度+电流双闭环的配置步骤
1）实现电机基本驱动
实现电机的基础驱动函数，启停、6步换向组合等。
2）初始化ADC
初始化ADC通道的IO，设置ADC工作方式、DMA等。
3）PID闭环控制实现
实现PID的初始参数赋值、PID计算等。
4）上位机通信协议
编写上位机通信代码，可在上位机上实时显示当前速度与目标速度的波形变化。
5）编写中断服务函数
PWM中断用于换向控制、堵转检测等等，添加PID的周期计算调用。
24.2.2.2 程序流程图
图24.2.2.2.1 无刷电机速度+电流双闭环控制流程图
24.2.2.3 程序解析
这里我们只讲解核心代码，定时器及ADC的相关程序都和之前一致，这里就不重复列出了，速度+电流双闭环的PID参数的定义有不同。实际内容如下所示：
/* PID相关参数 */ #define C_KP 2.00f /* P参数 */ #define C_KI 0.20f /* I参数 */ #define C_KD 0.01f /* D参数 */ #define S_KP 0.00800f /* P参数 */ #define S_KI 0.00025f /* I参数 */ #define S_KD 0.00020f /* D参数 */ #define SMAPLSE_PID_SPEED 40 /* 采样率 单位ms */
其中C_KP，C_KI，C_KD为电流环的PID参数，S_KP，S_KI，S_KD为速度环的PID参数，PID的计算过程和之前的一致，这里就不贴出来了，大家感兴趣可以打开源码查看。重点内容放在定时器中断回调函数中，在bldc_tim.c中实现，中断回调函数内容如下：
/**
* @brief 定时器中断回调
* @param htim:定时器句柄
* @retval 无
*/
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
uint8_t i;
static uint8_t times_count = 0; /* 定时器时间记录 */
int16_t temp_speed = 0; /* 临时速度存储 */
if(htim->Instance == ATIM_TIMX_PWM) /* 55us */
{
#ifdef H_PWM_L_ON
if(g_bldc_motor1.run_flag == RUN)
{
/*************************** 三相电流采集 *********************/
for(i = 0; i < 3; i++)
{
adc_val_m1[i] = g_adc_val[i + 2];
adc_amp[i] = adc_val_m1[i] –
adc_amp_offset[i][ADC_AMP_OFFSET_TIMES];
if(adc_amp[i] >= 0) /* 去除反电动势引起的负电流数据 */
{
adc_amp_un[i] = adc_amp[i];
}
}
/* 运算母线电流（母线电流为任意两个有开关动作的相电流之和） */
if(g_bldc_motor1.step_sta == 0x05)
{
adc_amp_bus = (adc_amp_un[0] + adc_amp_un[1]) * ADC2CURT;
}
else if(g_bldc_motor1.step_sta == 0x01)
{
adc_amp_bus = (adc_amp_un[0] + adc_amp_un[2]) * ADC2CURT;
}
else if(g_bldc_motor1.step_sta == 0x03)
{
adc_amp_bus = (adc_amp_un[1] + adc_amp_un[2]) * ADC2CURT;
}
else if(g_bldc_motor1.step_sta == 0x02)
{
adc_amp_bus = (adc_amp_un[0] + adc_amp_un[1]) * ADC2CURT;
}
else if(g_bldc_motor1.step_sta == 0x06)
{
adc_amp_bus = (adc_amp_un[0] + adc_amp_un[2]) * ADC2CURT;
}
else if(g_bldc_motor1.step_sta == 0x04)
{
adc_amp_bus = (adc_amp_un[2] + adc_amp_un[1]) * ADC2CURT;
}
/***************** 六步换向 *************************/
if(g_bldc_motor1.dir == CW) /* 正转 */
{
g_bldc_motor1.step_sta = hallsensor_get_state(MOTOR_1);
}
else /* 反转 */
{
g_bldc_motor1.step_sta = 7 - hallsensor_get_state(MOTOR_1);
}
if((g_bldc_motor1.step_sta <= 6)&&(g_bldc_motor1.step_sta >= 1))
{
pfunclist_m1[g_bldc_motor1.step_sta - 1]();
}
else
{
stop_motor1();
g_bldc_motor1.run_flag = STOP;
}
/************************ 速度计算 ***********************/
g_bldc_motor1.count_j++; /* 计算速度专用计数值 */
g_bldc_motor1.hall_sta_edge =
uemf_edge(g_bldc_motor1.hall_single_sta);
if (g_bldc_motor1.hall_sta_edge == 0)
{
/*计算速度*/
if(g_bldc_motor1.dir == CW)
temp_speed = (SPEED_COEFF / g_bldc_motor1.count_j);
else
temp_speed = -(SPEED_COEFF / g_bldc_motor1.count_j);
FirstOrderRC_LPF(g_bldc_motor1.speed, temp_speed, 0.2379f);
g_bldc_motor1.no_single = 0;
g_bldc_motor1.count_j = 0;
}
if (g_bldc_motor1.hall_sta_edge == 1) /* 当采集到下降沿时数据清0 */
{
g_bldc_motor1.no_single = 0;
g_bldc_motor1.count_j = 0;
}
if (g_bldc_motor1.hall_sta_edge == 2) /* 霍尔值一直不变代表未换向 */
{
g_bldc_motor1.no_single++; /* 不换相时间超时判定速度为0 */
if(g_bldc_motor1.no_single > 15000)
{
g_bldc_motor1.no_single = 0;
g_bldc_motor1.speed = 0; /* 超时换向 判定为停止速度为0*/
}
}
/******************** PID控制 ***********************/
pid_c_count++; /* 电流环计算频次 */
pid_s_count++; /* 速度环计算频次 */
if(pid_s_count > 2)
{
temp_pwm1 = increment_pid_ctrl(&g_speed_pid,
g_bldc_motor1.speed); /* PID控制算法，输出期望值 */
FirstOrderRC_LPF(motor_pwm_s, temp_pwm1, 0.085);
if(motor_pwm_s < 0) /* 判断正负值 */
{
motor_pwm_sl = -motor_pwm_s;
}
else
{
motor_pwm_sl = motor_pwm_s;
}
pid_s_count = 0;
}
if(pid_c_count > 1) /* 电流环 */
{
/* 换向尖峰电流大于设定的电流值PID调节转至电流环调节 速度环无法起作用，转速无法调节 */
if(adc_amp_bus > (g_current_pid.SetPoint - 20))
{
cf_count++; /* 滤除换向尖峰电流的影响 */
if(cf_count > 4)
{
cf_count = 0;
temp_pwm2 = increment_pid_ctrl(&g_current_pid,
adc_amp_bus);
FirstOrderRC_LPF(motor_pwm_c, temp_pwm2, 0.085);
}
}
else
{
cf_count = 0;
temp_pwm2 = increment_pid_ctrl(&g_current_pid,
adc_amp_bus);
FirstOrderRC_LPF(motor_pwm_c,temp_pwm2,0.085);
}
pid_c_count = 0;
}
/* 电流环输出值大于速度环输出则使用速度环调节 */
if(motor_pwm_c > motor_pwm_sl)
{
g_bldc_motor1.pwm_duty = motor_pwm_sl;
if(motor_pwm_s < 0) /* 正反转积分控制 */
g_current_pid.Ui = -g_speed_pid.Ui;
else
g_current_pid.Ui = g_speed_pid.Ui;
}
else /* 速度环输出值大于电流环输出则使用电流环调节 */
{
g_bldc_motor1.pwm_duty = motor_pwm_c;
if(motor_pwm_s < 0)
g_speed_pid.Ui = -g_current_pid.Ui;
else
g_speed_pid.Ui = g_current_pid.Ui;
}
/************************ 堵转标记 ***********************/
if(g_bldc_motor1.step_last != g_bldc_motor1.step_sta)
{
g_bldc_motor1.hall_keep_t = 0;
g_bldc_motor1.step_last = g_bldc_motor1.step_sta;
}
else if(g_bldc_motor1.run_flag == RUN) /* 运行且霍尔保持时 */
{
/* 换向一次所需计数值（时间） 单位1/18k */
g_bldc_motor1.hall_keep_t++;
if(g_bldc_motor1.hall_keep_t > 15000) /* 堵转 */
{
g_bldc_motor1.hall_keep_t = 0;
#if LOCK_TAC
stop_motor1();
g_bldc_motor1.run_flag = STOP;; /* 标记停机 */
g_bldc_motor1.pwm_duty = 0;
#endif
g_bldc_motor1.locked_rotor = 1; /* 标记堵转 */
}
}
}
#endif
}
else if(htim->Instance == BTIM_TIMX_INT)
{
/******************* 采集电机停机状态下的偏置电压 *******************/
times_count++;
if(g_bldc_motor1.run_flag == STOP)
{
uint32_t avg[3] = {0,0,0};
adc_amp_offset[0][adc_amp_offset_p] = g_adc_val[2];
adc_amp_offset[1][adc_amp_offset_p] = g_adc_val[3]; /* V */
adc_amp_offset[2][adc_amp_offset_p] = g_adc_val[4]; /* W */
adc_amp_offset_p++;
NUM_CLEAR(adc_amp_offset_p, ADC_AMP_OFFSET_TIMES);
for(i = 0; i < ADC_AMP_OFFSET_TIMES; i++)
{
avg[0] += adc_amp_offset[0][i]; /* 各相数值累加 */
avg[1] += adc_amp_offset[1][i];
avg[2] += adc_amp_offset[2][i];
}
for(i = 0; i < 3; i++)
{
avg[i] /= ADC_AMP_OFFSET_TIMES; /* 取平均 */
adc_amp_offset[i][ADC_AMP_OFFSET_TIMES] = avg[i];
}
}
/**************** 定时判断电机是否发生堵塞 ****************/
if(times_count == SMAPLSE_PID_SPEED)
{
#if LOCK_TAC
/* 堵转处理，当到达一定速度后可进入闭环控制 */
if(g_bldc_motor1.locked_rotor == 1)
{
clc++;
if(clc > 50) /* 延迟2s后重新启动 */
{
#if DEBUG_ENABLE /*开启调试*/
debug_send_motorstate(RUN_STATE); /* 电机运行*/
#endif
clc = 0;
pid_init();
stop_motor1();
g_speed_pid.SetPoint = 400.0; /* 400PRM */
g_bldc_motor1.pwm_duty = 500; /* 加速启动速度 */
g_bldc_motor1.run_flag = RUN; /* 开启运行 */
start_motor1(); /* 运行电机 */
g_bldc_motor1.locked_rotor = 0;
}
}
#endif
times_count = 0;
}
}
}
在定时器1中断里首先优先进行电流环的PID计算，这里需要进行滤波，避免换向尖峰对PID的影响，接着通过霍尔跳变数量计算电机转速，经过计数分频，进入速度环PID计算函数，带入上述计算的速度，得到速度环计算出的PWM输出值，然后将两个环的输出做比较，如果电流环较大则使用速度环输出，否则使用电流环输出，最终赋值到定时器，在下一次中断时使用新的PWM用于驱动无刷电机。这里我们还在中断中加上了堵转处理，当电机因意外或过流导致停机时，当堵转时间超过2s，此时会重新初始化PID并以400RPM的初始速度重新开启电机旋转。接着看来先下主函数main.c内容如下：
int main(void)
{
uint8_t debug_cmd = 0; /* 存放上位机指令 */
float current_lpf[4] = {0.0f}; /* 存放三相电流以及母线电流 */
uint8_t key, t;
char buf[32];
float current[3] = {0.0f};
float last_user_setpoint = 0; /* 记录上次目标速度 */
HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(85, 2, 2, 4, 8); /* 设置时钟,170Mhz */
delay_init(170); /* 延时初始化 */
usart_init(115200); /* 串口初始化为115200 */
led_init(); /* 初始化LED */
key_init(); /* 初始化按键 */
lcd_init(); /* 初始化LCD */
/* 中断频率18K，约55us, 频率不能过慢或过快，否则都会导致电机堵转 */
bldc_init((170000 / 18) - 1, 0);
btim_timx_int_init(1000 - 1, 170 - 1); /* 基本定时器初始化，1ms中断一次*/
bldc_ctrl(MOTOR_1, CW, 0); /* 初始无刷电机接口1速度 */
adc_dma_init(); /* ADC初始化 */
pid_init(); /* PID初始化 */
#if DEBUG_ENABLE /* 开启调试*/
debug_init(); /* PID调试初始化*/
debug_send_motorcode(BLDC_MOTOR); /* 直流无刷电机 */
debug_send_motorstate(IDLE_STATE); /* 电机空闲 */
/* 初始化同步数据（选择第x组PIDX,目标速度地址,P,I,D参数）到上位机 */
debug_send_initdata(TYPE_PID1, (float*)(&g_current_pid.SetPoint), C_KP,
C_KI, C_KD); /* 电流环PID参数（PID1）*/
debug_send_initdata(TYPE_PID2, (float*)(&g_speed_pid.SetPoint), S_KP, S_KI,
S_KD); /* 速度环PID参数（PID2）*/
#endif
/* 显示提示信息 */
lcd_show_string(10, 10, 239, 16, 16, "KEY0:Speed ++", RED);
lcd_show_string(10, 30, 239, 16, 16, "KEY1:Speed --", RED);
lcd_show_string(10, 50, 239, 16, 16, "KEY2:Stop", RED);
printf("按下KEY0 增加目标转速\r\n");
printf("按下KEY1 减少目标转速\r\n");
printf("按下KEY2 停止电机\r\n");
while (1)
{
t++;
if (t % 20 == 0)
{
/* 显示目标速度 */
sprintf(buf,"SetSpeed:%4d ", (int16_t)*user_setpoint);
lcd_show_string(10, 70, 200, 16, 16, buf, BLUE);
sprintf(buf,"M1 Speed:%4d ",(int16_t)g_bldc_motor1.speed);
lcd_show_string(10, 90, 200, 16, 16, buf, BLUE); /* 显示实际速度 */
sprintf(buf,"Power:%.3fV ", g_adc_val[0] * ADC2VBUS);
lcd_show_string(10, 110, 200, 16, 16, buf, BLUE);
sprintf(buf,"Temp:%.1fC ", get_temp(g_adc_val[1]));
lcd_show_string(10, 130, 200, 16, 16, buf, BLUE);
LED0_TOGGLE(); /* LED0(红灯) 翻转 */
current[0] = adc_amp_un[0]* ADC2CURT; /* 计算出三相电流值，U */
current[1] = adc_amp_un[1]* ADC2CURT; /* 计算出三相电流值，V */
current[2] = adc_amp_un[2]* ADC2CURT; /* 计算出三相电流值，W */
/*一阶数字滤波 滤波系数0.1 用于显示*/
FirstOrderRC_LPF(current_lpf[0], current[0], 0.1f); /* U相电流 */
FirstOrderRC_LPF(current_lpf[1], current[1], 0.1f); /* V相电流 */
FirstOrderRC_LPF(current_lpf[2], current[2], 0.1f); /* W相电流 */
FirstOrderRC_LPF(current_lpf[3], adc_amp_bus, 0.1f);/* 母线电流 */
if (g_bldc_motor1.run_flag == STOP) /* 停机的电流显示 */
{
current_lpf[0] = 0;
current_lpf[1] = 0;
current_lpf[2] = 0;
current_lpf[3] = 0;
}
/* LCD显示提示信息 */
sprintf(buf,"Amp U:%.3fmA ", (float)current_lpf[0]);
lcd_show_string(10, 150, 200, 16, 16, buf, BLUE);
sprintf(buf,"Amp V:%.3fmA ", (float)current_lpf[1]);
lcd_show_string(10, 170, 200, 16, 16, buf, BLUE);
sprintf(buf,"Amp W:%.3fmA ", (float)current_lpf[2]);
lcd_show_string(10, 190, 200, 16, 16, buf, BLUE);
sprintf(buf,"Amp Bus:%.3fmA ", (float)current_lpf[3]);
lcd_show_string(10, 210, 200, 16, 16, buf, BLUE);
/* 串口打印信息 */
printf("Valtage:%.1fV \r\n", g_adc_val[0] * ADC2VBUS);
printf("Temp:%.1fC \r\n", get_temp(g_adc_val[1]));
printf("U相电流为：%.3fmA\r\n", (current_lpf[0]));
printf("V相电流为：%.3fmA\r\n", (current_lpf[1]));
printf("W相电流为：%.3fmA\r\n", (current_lpf[2]));
printf("母线电流为：%.3fmA\r\n", (current_lpf[3]));
printf("\r\n");
}
key = key_scan(0);
if (key == KEY0_PRES) /* 按下KEY1速度目标值++ */
{
g_bldc_motor1.run_flag = RUN; /* 开启运行 */
start_motor1(); /* 开启运行 */
if (*user_setpoint == 0 && g_bldc_motor1.dir == CCW)
{
pid_init(); /* 换向时刻重新初始化PID防止速度突变*/
g_bldc_motor1.dir = CW;
}
*user_setpoint += 400; /* 顺时针旋转下递增 */
if (*user_setpoint >= 4000)
*user_setpoint = 4000;
if (*user_setpoint == 0)
{
pid_init(); /* 初始化PID */
g_bldc_motor1.run_flag = STOP;
stop_motor1(); /* 停机 */
g_bldc_motor1.speed = 0;
motor_pwm_s = 0;
g_bldc_motor1.pwm_duty = 0;
}
}
else if (key == KEY1_PRES) /* 按下KEY1速度目标值-- */
{
g_bldc_motor1.run_flag = RUN; /* 开启运行 */
start_motor1(); /* 开启运行 */
if (*user_setpoint == 0 && g_bldc_motor1.dir == CW)
{
pid_init();
g_bldc_motor1.dir = CCW;
}
*user_setpoint -= 400; /* 逆时针旋转下递增 */
if (*user_setpoint <= -4000)
*user_setpoint = -4000;
if (*user_setpoint == 0)
{
pid_init();
g_bldc_motor1.run_flag = STOP;
stop_motor1(); /* 停机 */
g_bldc_motor1.speed = 0;
motor_pwm_s = 0;
g_bldc_motor1.pwm_duty = 0;
}
}
else if (key == KEY2_PRES) /* 按下KEY2关闭电机 */
{
bldc_speed_stop(); /* 清除电机状态并关闭电机 */
}
#if DEBUG_ENABLE
/* Debug发送部分 */
/* 主要显示参数 */
debug_send_valtage(g_adc_val[0] * ADC2VBUS); /* 发送电压 */
debug_send_speed(g_bldc_motor1.speed); /* 发送速度 */
debug_send_temp(50, get_temp(g_adc_val[1]));
debug_send_current((float)(current_lpf[0] / 1000), (float)(current_lpf[0] / 1000), (float)(current_lpf[0] / 1000)); /* 发送电流 */
/* 电流波形和速度波形 */
debug_send_wave_data(1, (int16_t)g_bldc_motor1.speed);
debug_send_wave_data(2, (int16_t)*user_setpoint);
debug_send_wave_data(3, current_lpf[0]); /* 选择通道3 发送实际电流U */
debug_send_wave_data(4, current_lpf[1]); /* 选择通道4 发送实际电流V */
debug_send_wave_data(5, current_lpf[2]); /* 选择通道5 发送实际电流W */
debug_send_wave_data(6, current_lpf[3]); /* 选择通道6 发送实际母线电流*/
debug_send_wave_data(7, g_current_pid.SetPoint);
/* Debug接收部分 */
debug_receive_pid(TYPE_PID1,(float*)&g_current_pid.Proportion,
(float*)&g_current_pid.Integral,(float*)&g_current_pid.Derivative);
debug_receive_pid(TYPE_PID2,(float*)&g_speed_pid.Proportion,
(float*)&g_speed_pid.Integral,(float*)&g_speed_pid.Derivative);
debug_cmd = debug_receive_ctrl_code(); /* 读取命令 */
if(debug_cmd == HALT_CODE) /* 停机 */
{
pid_init(); /* 重新初始化PID，防止积分过大失控 */
g_bldc_motor1.run_flag = STOP; /* 标记停机 */
stop_motor1(); /* 停机 */
g_bldc_motor1.speed = 0;
motor_pwm_s = 0;
g_bldc_motor1.pwm_duty = 0;
}
else if(debug_cmd == RUN_CODE) /* 运行 */
{
g_bldc_motor1.dir = CW;
g_bldc_motor1.run_flag = RUN; /* 运行标记 */
*user_setpoint = 400; /* 自动设置目标 */
start_motor1(); /* 启动电机 */
debug_send_motorstate(RUN_STATE); /* 电机运行 */
}
else if (debug_cmd == BREAKED)
{
*user_setpoint = 0; /* 减速直至0 */
debug_send_motorstate(BREAKED_STATE); /* 电机刹车 */
}
/* PID调试助手的目标参数设置 */
debug_set_point_range(4000, -4000, 4000);
if(last_user_setpoint < 0) /* 判断上次速度如果是小于0的*/
{
g_bldc_motor1.dir = CCW; /* 反转 */
g_bldc_motor1.run_flag = RUN;
start_motor1(); /* 启动电机 */
if(*user_setpoint > 0)
{
*user_setpoint = 0;
}
}else if(last_user_setpoint > 0)
{
g_bldc_motor1.dir = CW; /* 正转 */
g_bldc_motor1.run_flag = RUN;
start_motor1();
if(*user_setpoint < 0)
{
*user_setpoint = 0;
}
}else if(*user_setpoint == 0) /* 目标速度设置为0时 */
{
bldc_speed_stop();
}
last_user_setpoint = *user_setpoint;
#endif
delay_ms(10);
}
}
/**
* @brief 清除电机状态并关闭电机
* @param 无
* @retval 无
*/
void bldc_speed_stop(void)
{
pid_init(); /* 重新初始化PID，防止积分过大失控 */
g_bldc_motor1.run_flag = STOP; /* 标记停机 */
stop_motor1(); /* 停机 */
g_bldc_motor1.speed = 0;
motor_pwm_s = 0;
g_bldc_motor1.pwm_duty = 0;
}
main函数与上一节的基本功能类似，主要初始化基本外设以及BLDC等等，然后添加上位机通信协议，将实际转速数据、目标转速数据、实际电流、目标电流分别发送给上位机的通道1、2、6、7上进行显示。按键判断逻辑：按下KEY0目标转速加400RPM，按下KEY1目标转速减400RPM，按下KEY2停止电机旋转。
24.2.3 下载验证
下载代码后，可以看到LED0在闪烁，说明程序已经正常在跑了，LCD上显示按键功能、占空比以及电机速度信息和显示程序计算的电压、电流等信息，当我们按下KEY0，目标速度将增大；按下KEY1，目标速度将减小；按下KEY2，电机将停止。目标速度为正数时，电机正转，反之电机反转。我们再打开PID调试助手（注意：接上串口1的USB_TTL连接至电脑），选择对应的串口端口，接着勾选通道1和2以及通道6和7，点击“开始”按钮，即可开始显示波形。大家可以使用手给电机增加点负载，可以明显感觉到电机一开始会因为负载增加速度减慢，后续逐渐加速上去直至和目标速度一致，如下图24.2.3.1，大家可以自己下载程序并点击按键测试效果。
图24.2.3.1 PID调节效果
图24.2.3.1中，橙线代表目标速度，红线代表实际速度，蓝线代表实际母线电流，紫线代表目标电流（由于PID初始化时已经设定了电流环的目标值，所以紫线为直线），当我们按下KEY0，目标速度增大，橙线先发生变化，而红线（实际速度）会逐渐靠近橙线（目标速度）；可以看到蓝线（实际电流）并未靠近紫线（目标电流），是由于代码中将两个环的输出做比较，如果电流环较大则使用速度环输出，否则使用电流环输出导致的。当我们手动给电机加负载，就能明显看到实际电流会在目标电流附近波动；按下KEY1，目标速度将减小，曲线的变化同理；按下KEY2，电机将停止，目标速度将为0。
注意：1、电流环的波形存在小幅振荡属于正常现象，如果希望波形更稳定，可以适当地调整PID系数以及增大滤波次数；2、滤波次数越多则系统的响应越慢，大家需要在系统的响应速度和稳定性之间寻找平衡点；3、PID系数并不是通用的，如果PID曲线不理想，大家需要根据自己的实际系统去调节。
来自 “ ITPUB博客 ” ，链接：https://blog.itpub.net/70040860/viewspace-3117167/ ，如需转载，请注明出处，否则将追究法律责任。
最新文章
- 【直播预告】直击嵌入式开发瓶颈！
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第六章
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第五章（5.4-5.5）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第五章（5.1-5.3）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第四章（4.4-4.5）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第四章（4.1-4.3）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第1-3章
- 《PDxxS1_CANopen协议控制教程_V1.0》第11章
- 《PDxxS1_CANopen协议控制教程_V1.0》第9-10章
- 《PDxxS1_CANopen协议控制教程_V1.0》第7-8章
