第四十五章 汉字显示实验
本章，我们将介绍如何使用STM32控制LCD显示汉字。在本章中，我们将使用外部FLASH来存储字库，并可以通过SD卡更新字库。STM32读取存在FLASH里面的字库，然后将汉字显示在LCD上面。
本章分为如下几个小节：
45.1 汉字显示原理介绍
45.2 硬件设计
45.3 程序设计
45.4 下载验证
45.1 汉字显示原理介绍
汉字的显示和ASCII显示其实是一样的原理，如图45.1.1所示：

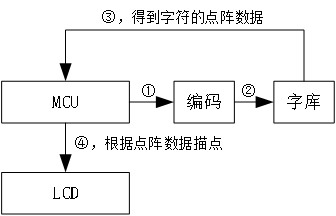

图45.1.1 单个汉字显示原理框图
上图显示了单个汉字显示的原理框图，单片机（MCU）先根据汉字编码（①，②）从字库里面找到该汉字的点阵数据（③），然后通过描点函数，按字库取模方式，将点阵数据在LCD上画出来（④），就可以实现一个汉字的显示。
接下来，重点介绍一下汉字的：编码、字库及显示等相关知识。
45.1.1 字符编码介绍

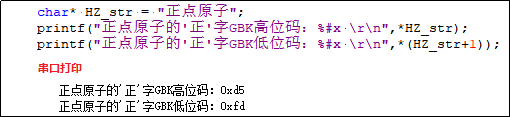

单片机只能识别0和1，所有信息都是以0和1的形式存储的，单片机本身并不能识别字符，所以我们需要对字符进行编码（也叫内码，特定的编码对应特定的字符），单片机通过编码来识别具体的汉字。常见的字符集编码如表45.1.1.1所示：

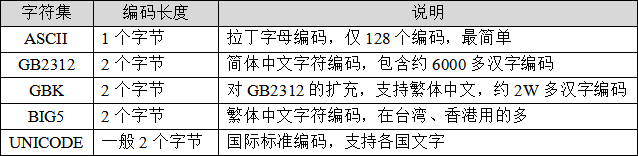

表45.1.1.1 常见字符集编码
其中ASCII编码最简单，采用单字节编码，在前面的OLED和LCD实验，我们已经有所接触。ASCII是基于拉丁字母的一套电脑编码系统，仅包括128个编码，其中95个显示字符，使用一个字节即可编码完所有字符，我们常见的英文字母和数字，就是使用ASCII字符编码，另外ASCII字符显示所占宽度为汉字宽度的一半！也可以理解成：ASCII字符的宽度 = 高度的一半。
GB2312、GBK和BIG5都是汉字编码，GBK码是GB2312的扩充，是国内计算机系统默认的汉字编码，而BIG5则是繁体汉字字符集编码，在香港和台湾的计算机系统汉字编码一般默认使用BIG5编码。一般来说，汉字显示所占的宽度等于高度，即宽度和高度相等。
UNICODE是国际标准编码，支持各国文字，一般是2字节编码（也可以是3字节），这里不做讨论。想详细了解的可以自行百度学习。
接下来，我们重点介绍一下GBK编码。
GBK是一套汉字编码规则，采用双字节编码，共23940个码位，收录汉字和图形符号21886个，其中汉字（含繁体字和构件）21003个，图形符号883个。
每个GBK码由2个字节组成，第一个字节范围：0X81~0XFE，第二个字节分为两部分，一是：0X40~0X7E，二是：0X80~0XFE。其中与GB2312相同的区域，字完全相同。GBK编码规则如表45.1.1.2所示：

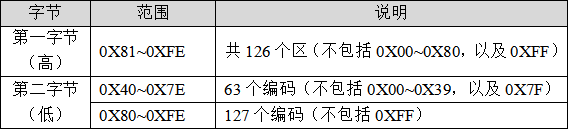

表45.1.1.2 GBK编码规则
我们把第一个字节（高字节）代表的意义称为区，那么GBK里面总共有126个区（0XFE - 0X81 + 1），每个区内有190个汉字（0XFE - 0X80 + 0X7E - 0X40 + 2），总共就有126*190=23940个汉字。
第一个编码：0X8140，对应汉字：丂；
第二个编码：0X8141，对应汉字：丄；
第三个编码：0X8142，对应汉字：丅；
第四个编码：0X8143，对应汉字：丆；
依次对所有汉字进行编码，详见： www.qqxiuzi.cn/zh/hanzi-gbk-bianma.php 。
45.1.2 汉字字库简介
光有汉字编码，单片机还是无法在LCD上显示这个汉字的，必须有对应汉字编码的点阵数据，才可以通过描点的方式，将汉字显示在LCD上。所有汉字点阵数据的集合，就叫做汉字字库。而不同大小的汉字，其字库大小也不一样，因此又有不同大小汉字的字库（如：12*12汉字字库、16*16汉字字库、24*24汉字字库和32*32汉字字库等）。
单个汉字的点阵数据，也称之为字模。汉字在液晶上的显示其实就是一些点的显示与不显示，这就相当于我们的笔一样，有笔经过的地方就画出来，没经过的地方就不画。为了方便取模和描点，我们一般规定一个取模方向，当取模和描点都按取模方向来操作，就可以实现一个汉字的点阵数据提取和显示。
以12*12大小的 “好” 字为例，假设我们规定取模方向为：从上到下，从左到右，且高位在前，则其取模原理如图45.1.2.1所示：
图45.1.2.1 从上到下，从左到右取模原理
图中，我们取模的时候，从最左上方的点开始取（从上到下，从左到右），且高位在前（bit7在表示第一个位），那么：
第一个字节是：0X11（1，表示浅蓝色的点，即要画出来的点，0则表示不要画出来）；
第二个字节是：0X10；
第三个字节是：0X1E（到第二列了，每列2个字节）；
第四个字节是：0XA0；
以此类推，共12列，每列2个字节，总共24字节，12*12“好”字完整的字模如下：
uint8_t hzm_1212[24]={
0x11,0x10,0x1E,0xA0,0xF0,0x40,0x11,0xA0,0x1E,0x10,0x42,0x00,
0x42,0x10,0x4F,0xF0,0x52,0x00,0x62,0x00,0x02,0x00,0x00,0x00}; /* 好字字模 */
在显示的时候，我们只需要读取这个汉字的点阵数据（12*12字体，一个汉字的点阵数据为24个字节），然后将这些数据，按取模方式，反向解析出来（坐标要处理好），每个字节，是1的位，就画出来，不是1的位，就忽略，这样，就可以显示出这个汉字了。
知道显示一个汉字的原理，就可以推及整个汉字库了，要显示任意汉字，我们首先要知道该汉字的点阵数据，整个GBK字库是比较大的（2W多个汉字），这些数据可以由专门的软件来生成。
字库的制作
字库的制作，我们用到一款由正点原子团队开发的软件：ATK_XFONT。该软件可以在WINDOWS系统下生成任意点阵大小的ASCII，GB2312(中文)、GBK(中文)、BIG5(繁体中文)和Unicode等共十几种编码的字库，不但支持生成二进制文件格式的文件，还支持生成图片功能，并支持横向，纵向等多种扫描方式。该软件的默认界面如图45.1.2.2所示：

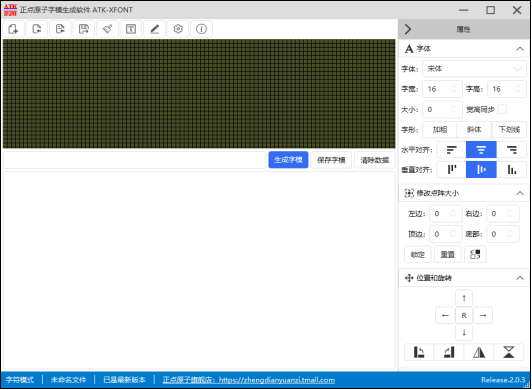

图45.1.2.2 点阵字库生成器默认界面

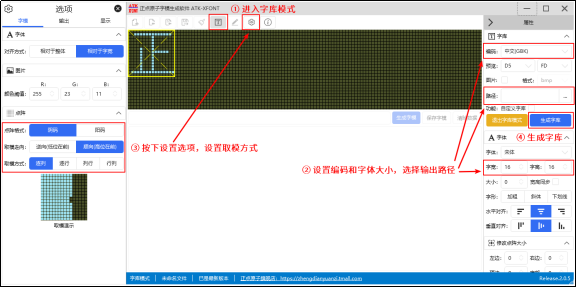

要生成16*16的GBK字库，第一步进入XFONT软件的字库模式；第二步设置编码和字体大小，这里需要选择GBK编码以及设置字体大小为16*16，另外还需要设置输出路径，这个由用户自己去设置，后面生成的字库文件会出现在该路径下；第三步设置取模方式，这里需要设置为从上到下，从左到右，高位在前；第四步，按下生成字库按钮，等待字库生成。这一系列的具体操作如图45.1.2.3所示：
图45.1.2.3 生成GBK16*16字库的设置方法
注意：电脑端的字体大小与我们生成点阵大小的关系为：
fsize = dsize * 6 / 8
其中，fsize是电脑端字体的大小，dsize是点阵大小（12、16、24等）。所以16*16点阵大小对应的是12号字体。
生成完以后，我们把文件名和后缀改成：GBK16.FON（这里是手动修改后缀！！）。用类似的方法，生成12*12的点阵库（GBK12.FON）、24*24的点阵库（GBK24.FON）和32*32的点阵库（GBK32.FON），总共制作4个字库。
另外，该软件还可以生成其他很多字库，字体也可选，大家可以根据自己的需要按照上面的方法生成即可。该软件的详细介绍请看软件自带的《ATK-XFONT软件用户手册》。
最后，由于汉字字库比较大，我们不可能将其烧录在MCU内部FLASH里面。因此，我们生成的字库，要先放入TF卡，然后通过TF卡将字库文件复制到单片机外挂的SPI FLASH芯片（25Qxx）里面。使用的时候，单片机从SPI FLASH里面获取汉字点阵数据，这样，SPI FLASH就相当于一个汉字字库芯片了。
45.1.3 汉字显示原理
经过以上两个小节的学习，我们可以归纳出汉字显示的过程：
MCU→汉字编码 →汉字字库 →汉字点阵数据 →描点
编码和字库的制作我们已经学会了，所以只剩下一个问题：如何通过汉字编码在汉字字库里面查找对应汉字的点阵数据？
根据GBK编码规则，我们的汉字点阵字库只要按照这个编码规则从0X8140开始，逐一建立，每个区的点阵大小为每个汉字所用的字节数*190。这样，我们就可以得到在这个字库里面定位汉字的方法：
当GBKL < 0X7F时：Hp = ((GBKH - 0x81) * 190 + GBKL - 0X40) * csize;
当GBKL > 0X80时：Hp = ((GBKH - 0x81) * 190 + GBKL - 0X41) * csize;
其中GBKH、GBKL分别代表GBK的第一个字节和第二个字节(也就是高字节和低字节)，csize代表单个汉字点阵数据的大小（字节数），Hp则为对应汉字点阵数据在字库里面的起始地址(假设是从0开始存放，如果是非0开始，则加上对应偏移量即可)。
单个汉字点阵数据大小（csize）计算公式如下：
csize = (size / 8 + ((size % 8) ? 1 : 0)) * (size);
其中size为汉字点阵长宽尺寸，如：12（对应12*12字体）、16（对应16*16字体）、24（对应24*24字体）、32（对应32*32字体）。对于12*12字体，csize大小为24字节，对于16*16字体，csize大小为32字节。
通过以上方法，从字库里面获取到某个汉字点阵数据后，按取模方式（我们使用：从上到下、从左到右，高位在前）进行描点还原即可将汉字显示在LCD上面。这就是汉字显示的原理。
45.1.4 ffunicode.c优化（补充说明）
本小节内容和汉字显示无关，仅做补充说明，可选择性学习。
在上一章，我们提到要用ffunicode.c，以支持长文件名，但是ffunicode.c文件里面中文转换（中文的页面编码代号为：936）的两个数组太大了（172KB），直接刷在单片机里面，太占用flash了，所以我们必须把这两个数组存放在外部flash。数组uni2oem936和oem2uni936存放unicode和gbk的互相转换对照表，这两个数组很大，这里我们利用正点原子提供的一个C语言数组转BIN（二进制）的软件：C2B转换助手V2.0.exe，将这两个数组转为BIN文件，我们将这两个数组拷贝出来存放为一个新的文本文件，假设为UNIGBK.TXT，然后用C2B转换助手打开这个文本文件，如图45.1.4.1所示：

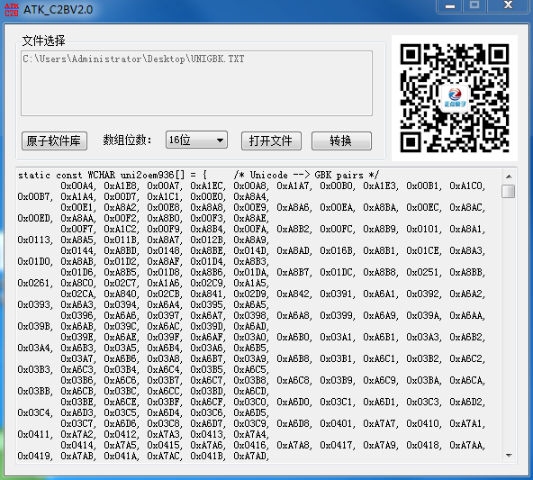

图45.1.4.1 C2B转换助手
然后点击转换，就可以在当前目录下（文本文件所在目录下）得到一个UNIGBK.bin的文件。这样就完成将C语言数组转换为.bin文件，然后只需要将UNIGBK.bin保存到外部FLASH就实现了该数组的转移。
在ffunicode.c里面，通过ff_uni2oem和ff_oem2uni调用这两个数组，实现UNICODE和GBK的互转，该函数原代码如下：
WCHAR ff_uni2oem ( /* Returns OEM code character, zero on error */
DWORD uni, /* UTF-16 encoded character to be converted */
WORD cp /* Code page for the conversion */
)
{
const WCHAR *p;
WCHAR c = 0, uc;
UINT i = 0, n, li, hi;
if (uni < 0x80) /* ASCII? */
{
c = (WCHAR)uni;
}
else /* Non-ASCII */
{
if (uni < 0x10000 && cp == FF_CODE_PAGE)/* in BMP and valid code page? */
{
uc = (WCHAR)uni;
p = CVTBL(uni2oem, FF_CODE_PAGE);
hi = sizeof CVTBL(uni2oem, FF_CODE_PAGE) / 4 - 1;
li = 0;
for (n = 16; n; n--)
{
i = li + (hi - li) / 2;
if (uc == p[i * 2]) break;
if (uc > p[i * 2])
{
li = i;
}
else
{
hi = i;
}
}
if (n != 0) c = p[i * 2 + 1];
}
}
return c;
}
WCHAR ff_oem2uni ( /* Returns Unicode character in UTF-16, zero on error */
WCHAR oem, /* OEM code to be converted */
WORD cp /* Code page for the conversion */
)
{
const WCHAR *p;
WCHAR c = 0;
UINT i = 0, n, li, hi;
if (oem < 0x80) /* ASCII? */
{
c = oem;
}
else /* Extended char */
{
if (cp == FF_CODE_PAGE) /* Is it valid code page? */
{
p = CVTBL(oem2uni, FF_CODE_PAGE);
hi = sizeof CVTBL(oem2uni, FF_CODE_PAGE) / 4 - 1;
li = 0;
for (n = 16; n; n--)
{
i = li + (hi - li) / 2;
if (oem == p[i * 2]) break;
if (oem > p[i * 2])
{
li = i;
}
else
{
hi = i;
}
}
if (n != 0) c = p[i * 2 + 1];
}
}
return c;
}
以上两个函数，我们只需要关心对中文的处理，也就是对936的处理，这两个函数通过二分法来查找UNICODE（或GBK）码对应的GBK（或UNICODE）码。当我们将两个数组存放在外部flash的时候，这两个函数该可以修改为：
WCHAR ff_uni2oem ( /* Returns OEM code character, zero on error */
DWORD uni, /* UTF-16 encoded character to be converted */
WORD cp /* Code page for the conversion */
)
{
WCHAR t[2];
WCHAR c;
uint32_t i, li, hi;
uint16_t n;
uint32_t gbk2uni_offset = 0;
if (uni < 0x80)
{
c = uni; /* ASCII,直接不用转换 */
}
else
{
hi = ftinfo.ugbksize / 2; /* 对半开 */
hi = hi / 4 - 1;
li = 0;
for (n = 16; n; n--) /* 二分法查找 */
{
i = li + (hi - li) / 2;
norflash_read((uint8_t *)&t, ftinfo.ugbkaddr + i * 4 +
gbk2uni_offset, 4); /* 读出4个字节 */
if (uni == t[0]) break;
if (uni > t[0])
{
li = i;
}
else
{
hi = i;
}
}
c = n ? t[1] : 0;
}
return c;
}
WCHAR ff_oem2uni ( /* Returns Unicode character, zero on error */
WCHAR oem, /* OEM code to be converted */
WORD cp /* Code page for the conversion */
)
{
WCHAR t[2];
WCHAR c;
uint32_t i, li, hi;
uint16_t n;
uint32_t gbk2uni_offset = ftinfo.ugbksize / 2;
if (oem < 0x80)
{
c = oem; /* ASCII,直接不用转换 */
}
else
{
hi = ftinfo.ugbksize / 2; /* 对半开 */
hi = hi / 4 - 1;
li = 0;
for (n = 16; n; n--) /* 二分法查找 */
{
i = li + (hi - li) / 2;
norflash_read((uint8_t *)&t, ftinfo.ugbkaddr + i * 4 +
gbk2uni_offset, 4); /* 读出4个字节 */
if (oem == t[0]) break;
if (oem > t[0])
{
li = i;
}
else
{
hi = i;
}
}
c = n ? t[1] : 0;
}
return c;
}
代码中的ftinfo.ugbksize为我们刚刚生成的UNIGBK.bin的大小，而ftinfo.ugbkaddr是我们存放UNIGBK.bin文件的首地址，这里同样采用的是二分法查找。
修改后的ffunicode.c，我们将其命名为myffunicode.c，并保存在exfuns文件夹下，将工程FATFS组下的ffunicode.c删除，然后重新添加myffunicode.c到FATFS组下，myffunicode.c的源码就不贴出来了，其实就是在ffunicode.c的基础上去掉了两个大数组，然后对ff_uni2oem和ff_oem2uni两个函数进行了修改，详见本例程源码。
关于ffunicode.c的修改，我们就介绍到这。
45.2 硬件设计
1. 例程功能

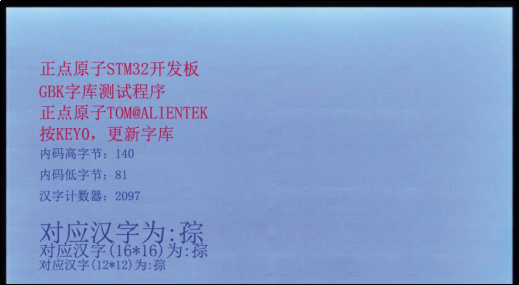

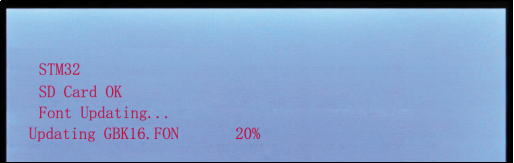

本实验开机的时候程序通过预设值的标记位检测norflash中是否已经存在字库，如果存在，则按次序显示汉字（三种字体都显示）。如果没有，则检测SD卡和文件系统，并查找SYSTEM文件夹下的FONT文件夹，在该文件夹内查找UNIGBK.BIN、GBK12.FON、GBK16.FON、GBK24.FON和GBK32.FON这几个文件的由来，我们在前面已经介绍过了。在检测到这些文件之后，就开始更新字库，更新完毕才开始显示汉字。通过按按键KEY0，可以强制更新字库。
LED0闪烁，提示程序运行。
2. 硬件资源
1）LED灯
LED0 - PB4
2）独立按键
KEY0 – PA1
3）正点原子2.8/3.5/4.3/7寸TFTLCD模块(仅限MCU屏，16位8080并口驱动)
4）串口1 (PA9/PA10连接在板载USB转串口芯片CH340上面)
5）SD卡，通过SDMMC1(SDMMC_D0~D4(PC8~PC11)，SDMMC_SCK(PC12)，
SDMMC_CMD(PD2))连接
6）NOR FLASH(QSPI FLASH芯片，连接在OSPI上)
45.3 程序设计
45.3.1 程序流程图
图 45.3.1.1汉字显示实验程序流程图
45.3.2 程序解析
1. TEXT代码
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。TEXT驱动源码包括四个文件：text.c、text.h、fonts.c和fonts.h。
汉字显示实验代码主要分为两部分：一部分就是对字库的更新，另一部分就是对汉字的显示。字库的更新代码放在font.c和font.h文件中，汉字的显示代码就放在text.c和text.h中。
下面我们介绍一下有关字库操作的代码，首先我们先看一下fonts.h文件中字库信息结构体定义，其代码如下：
/* 字库信息结构体定义
* 用来保存字库基本信息，地址，大小等
*/
__packed typedef struct
{
uint8_t fontok; /* 字库存在标志，0XAA，字库正常；其他，字库不存在 */
uint32_t ugbkaddr; /* unigbk的地址 */
uint32_t ugbksize; /* unigbk的大小 */
uint32_t f12addr; /* gbk12地址 */
uint32_t gbk12size; /* gbk12的大小 */
uint32_t f16addr; /* gbk16地址 */
uint32_t gbk16size; /* gbk16的大小 */
uint32_t f24addr; /* gbk24地址 */
uint32_t gbk24size; /* gbk24的大小 */
} _font_info;
这个结构体用于记录字库的首地址以及字库大小等信息，总共占用 33 个字节，第一个字节用来标识字库是否 OK，其他的用来记录地址和文件大小。因为我们将 NORFLASH（25Q128）的前 12M 字节给了 FATFS 管理（用做本地磁盘），12M 字节后紧跟 3 个字库+UNIGBK.BIN 总大小 3.09M 字节 791 个扇区，在 15.10M 字节后，预留了 100K 字节给用户自己使用。所以，我们的存储地址是从 12*1024*1024 处开始的。最开始的 33 个字节给_font_info 用，用于保存_font_info 结构体数据，之后是UNIGBK.BIN、GBK12.FON、GBK16.FON和GBK24.FON。
下面介绍font.c文件几个重要的函数。
字库初始化函数也是利用其存储顺序，进行检查字库，其定义如下：
/**
* @brief 初始化字体
* @param 无
* @retval 0, 字库完好; 其他, 字库丢失;
*/
uint8_t fonts_init(void)
{
uint8_t t = 0;
while (t < 10) /* 连续读取10次,都是错误,说明确实是有问题,得更新字库了 */
{
t++;
/* 读出ftinfo结构体数据 */
norflash_read((uint8_t *)&ftinfo, FONTINFOADDR, sizeof(ftinfo));
if (ftinfo.fontok == 0XAA)
{
break;
}
delay_ms(20);
}
if (ftinfo.fontok != 0XAA)
{
return 1;
}
return 0;
}
这里就是把NORFLASH的 12M 地址的 33 个字节数据读取出来，进而判断字库结构体ftinfo的字库标记 fontok 是否为 AA，确定字库是否完好。
有人会有疑问，ftinfo.fontok在哪里赋值AA呢？肯定是字库更新完毕后，给该标记赋值的，那下面就来看一下是不是这样子，字库更新函数定义如下：
/**
* @brief 更新字体文件
* @note 所有字库一起更新(UNIGBK,GBK12,GBK16,GBK24,GBK32)
* @param x, y : 提示信息的显示地址
* @param size : 提示信息字体大小
* @param src : 字库来源磁盘
* @arg "0:", SD卡;
* @Arg "1:", FLASH盘
* @arg "2:", U盘
* @param color : 字体颜色
* @retval 0, 成功; 其他, 错误代码;
*/
uint8_t fonts_update_font(uint16_t x, uint16_t y, uint8_t size,
uint8_t *src, uint16_t color)
{
uint8_t *pname;
uint32_t *buf;
uint8_t res = 0;
uint16_t i, j;
FIL *fftemp;
uint8_t rval = 0;
res = 0XFF;
ftinfo.fontok = 0XFF;
pname = mymalloc(SRAMIN, 100); /* 申请100字节内存 */
buf = mymalloc(SRAMIN, 4096); /* 申请4K字节内存 */
fftemp = (FIL *)mymalloc(SRAMIN, sizeof(FIL)); /* 分配内存 */
if (buf == NULL || pname == NULL || fftemp == NULL)
{
myfree(SRAMIN, fftemp);
myfree(SRAMIN, pname);
myfree(SRAMIN, buf);
return 5; /* 内存申请失败 */
}
for (i = 0; i < 4; i++) /* 先查找文件UNIGBK,GBK12,GBK16,GBK24是否正常 */
{
strcpy((char *)pname, (char *)src); /* copy src内容到pname */
strcat((char *)pname, (char *)FONT_GBK_PATH[i]); /* 追加具体文件路径 */
res = f_open(fftemp, (const TCHAR *)pname, FA_READ);/* 尝试打开 */
if (res)
{
rval |= 1 << 7; /* 标记打开文件失败 */
break; /* 出错了,直接退出 */
}
}
myfree(SRAMIN, fftemp); /* 释放内存 */
if (rval == 0) /* 字库文件都存在. */
{
/* 提示正在擦除扇区 */
lcd_show_string(x, y, 240, 320, size, "Erasing sectors... ", color);
for (i = 0; i < FONTSECSIZE; i++) /* 先擦除字库区域,提高写入速度 */
{ /* 进度显示 */
fonts_progress_show(x+20 * size / 2, y, size, FONTSECSIZE, i, color); /* 读出整个扇区的内容 */
norflash_ex_read((uint8_t *)buf, ((FONTINFOADDR/4096)+i)*4096, 4096);
for (j = 0; j < 1024; j++) /* 校验数据 */
{
if (buf[j] != 0XFFFFFFFF) break; /* 需要擦除 */
}
if (j != 1024)
{ /* 需要擦除的扇区 */
norflash_ex_erase_sector((FONTINFOADDR / 4096) + i);
}
}
for (i = 0; i < 4; i++) /* 依次更新UNIGBK,GBK12,GBK16,GBK24 */
{
lcd_show_string(x,y,240,320,size,FONT_UPDATE_REMIND_TBL[i], color);
strcpy((char *)pname, (char *)src); /* copy src内容到pname */
strcat((char *)pname, (char *)FONT_GBK_PATH[i]);/* 追加具体文件路径 */
res = fonts_update_fontx(x+ 20 * size / 2, y, size, pname, i, color);
if (res)
{
myfree(SRAMIN, buf);
myfree(SRAMIN, pname);
return 1 + i;
}
}
ftinfo.fontok = 0XAA; /* 全部更新好了 */
norflash_ex_write((uint8_t *)&ftinfo, FONTINFOADDR, sizeof(ftinfo));
}
myfree(SRAMIN, pname); /* 释放内存 */
myfree(SRAMIN, buf);
return rval; /* 无错误. */
}
函数的实现：动态申请内存→尝试打开文件(UNIGBK、GBK12、GBK16、GBK24)，确定文件是否存在→擦除字库→依次更新UNIGBK、GBK12、GBK16、GBK24→写入ftinfo结构体信息。
在字库更新函数中能直接看到的是ftinfo.fontok成员被赋值，而其他成员在单个字库更新函数中被赋值，接下来分析一下更新某个字库函数，其代码如下：
/**
* @brief 更新某一个字库
* @param x, y : 提示信息的显示地址
* @param size : 提示信息字体大小
* @param fpath : 字体路径
* @param fx : 更新的内容
* @arg 0, ungbk;
* @Arg 1, gbk12;
* @arg 2, gbk16;
* @arg 3, gbk24;
* @param color : 字体颜色
* @retval 0, 成功; 其他, 错误代码;
*/
static uint8_t fonts_update_fontx(uint16_t x, uint16_t y, uint8_t size,
uint8_t *fpath, uint8_t fx, uint16_t color)
{
uint32_t flashaddr = 0;
FIL *fftemp;
uint8_t *tempbuf;
uint8_t res;
uint16_t bread;
uint32_t offx = 0;
uint8_t rval = 0;
fftemp = (FIL *)mymalloc(SRAMIN, sizeof(FIL)); /* 分配内存 */
if (fftemp == NULL) rval = 1;
tempbuf = mymalloc(SRAMIN, 4096); /* 分配4096个字节空间 */
if (tempbuf == NULL) rval = 1;
res = f_open(fftemp, (const TCHAR *)fpath, FA_READ);
if (res)rval = 2; /* 打开文件失败 */
if (rval == 0)
{
switch (fx)
{
case 0: /* 更新 UNIGBK.BIN */
/* 信息头之后，紧跟UNIGBK转换码表 */
ftinfo.ugbkaddr = FONTINFOADDR + sizeof(ftinfo);
ftinfo.ugbksize = fftemp->obj.objsize; /* UNIGBK大小 */
flashaddr = ftinfo.ugbkaddr;
break;
case 1: /* 更新 GBK12.BIN */
/* UNIGBK之后，紧跟GBK12字库 */
ftinfo.f12addr = ftinfo.ugbkaddr + ftinfo.ugbksize;
ftinfo.gbk12size = fftemp->obj.objsize; /* GBK12字库大小 */
flashaddr = ftinfo.f12addr; /* GBK12的起始地址 */
break;
case 2: /* 更新 GBK16.BIN */
/* GBK12之后，紧跟GBK16字库 */
ftinfo.f16addr = ftinfo.f12addr + ftinfo.gbk12size;
ftinfo.gbk16size = fftemp->obj.objsize; /* GBK16字库大小 */
flashaddr = ftinfo.f16addr; /* GBK16的起始地址 */
break;
case 3: /* 更新 GBK24.BIN */
/* GBK16之后，紧跟GBK24字库 */
ftinfo.f24addr = ftinfo.f16addr + ftinfo.gbk16size;
ftinfo.gbk24size = fftemp->obj.objsize; /* GBK24字库大小 */
flashaddr = ftinfo.f24addr; /* GBK24的起始地址 */
break;
}
while (res == FR_OK) /* 死循环执行 */
{
res = f_read(fftemp, tempbuf, 4096, (UINT *)&bread); /* 读取数据 */
if (res != FR_OK)break; /* 执行错误 */
/* 从0开始写入bread个数据 */
norflash_ex_write(tempbuf, offx + flashaddr, bread);
offx += bread;
/* 进度显示 */
fonts_progress_show(x, y, size, fftemp->obj.objsize, offx, color);
if (bread != 4096)break; /* 读完了. */
}
f_close(fftemp);
}
myfree(SRAMIN, fftemp); /* 释放内存 */
myfree(SRAMIN, tempbuf); /* 释放内存 */
return res;
}
单个字库更新函数，主要是对把字库从SD卡中读取出数据，写入NORFLASH。同时把字库大小和起始地址保存在ftinfo结构体里，在前面的整个字库更新函数中使用函数：
norflash_write((uint8_t *)&ftinfo,FONTINFOADDR,sizeof(ftinfo)); /*保存字库信息*/
结构体的所有成员一并写入到那33个字节。有了这个字库信息结构体，就能很容易进行定位。结合前面的说到的根据地址偏移寻找汉字的点阵数据，我们就可以开始真正把汉字搬上屏幕中去了。
首先我们肯定需要获得汉字的GBK码，这里MDK已经帮我们实现了。这里用一个例子说明：
在这里可以看出MDK识别汉字的方式是GBK码，换句话来说就是MDK自动会把汉字看成是两个字节表示的东西。知道了要表示的汉字和其GBK码，那么就可以去找对应的点阵数据。在text.c文件中，我们就定义了一个获取汉字点阵数据的函数，其定义如下：
/**
* @brief 获取汉字点阵数据
* @param code : 当前汉字编码(GBK码)
* @param mat : 当前汉字点阵数据存放地址
* @param size : 字体大小
* @note size大小的字体,其点阵数据大小为: (size / 8 + ((size % 8) ? 1 : 0))
* (size) 字节
* @retval 无
*/
static void text_get_hz_mat(unsigned char *code, unsigned char *mat,
uint8_t size)
{
unsigned char qh, ql;
unsigned char i;
unsigned long foffset;
/* 得到字体一个字符对应点阵集所占的字节数 */
uint8_t csize = (size / 8 + ((size % 8) ? 1 : 0)) * (size);
qh = *code;
ql = *(++code);
if (qh < 0x81 || ql < 0x40 || ql == 0xff || qh == 0xff) /* 非 常用汉字 */
{
for (i = 0; i < csize; i++)
{
*mat++ = 0x00; /* 填充满格 */
}
return; /* 结束访问 */
}
if (ql < 0x7f)
{
ql -= 0x40; /* 注意! */
}
else
{
ql -= 0x41;
}
qh -= 0x81;
foffset = ((unsigned long)190 * qh + ql) * csize; /* 得到字库中的字节偏移量 */
switch (size)
{
case 12:
norflash_ex_read(mat, foffset + ftinfo.f12addr, csize);
break;
case 16:
norflash_ex_read(mat, foffset + ftinfo.f16addr, csize);
break;
case 24:
norflash_ex_read(mat, foffset + ftinfo.f24addr, csize);
break;
}
}
函数实现的依据就是前面45.1.2小节讲到的两条公式：
当GBKL<0X7F时：Hp=((GBKH-0x81)*190+GBKL-0X40)*csize；
当GBKL>0X80时：Hp=((GBKH-0x81)*190+GBKL-0X41)*csize；
目标汉字的GBK码满足上面两条公式其一，就会得出与一个GBK对应的汉字点阵数据的偏移。在这个基础上，通过判断汉字的大小，就可以从对应的字库提取目标汉字点阵数据。
在获取到点阵数据后，接下来就可以进行汉字显示，下面看一下汉字显示函数，其定义如下：
/**
* @brief 显示一个指定大小的汉字
* @param x,y : 汉字的坐标
* @param font : 汉字GBK码
* @param size : 字体大小
* @param mode : 显示模式
* @note 0, 正常显示(不需要显示的点,用LCD背景色填充,即g_back_color)
* @note 1, 叠加显示(仅显示需要显示的点, 不需要显示的点, 不做处理)
* @param color : 字体颜色
* @retval 无
*/
void text_show_font(uint16_t x, uint16_t y, uint8_t *font, uint8_t size, uint8_t mode, uint16_t color)
{
uint8_t temp, t, t1;
uint16_t y0 = y;
uint8_t *dzk;
/* 得到字体一个字符对应点阵集所占的字节数 */
uint8_t csize = (size / 8 + ((size % 8) ? 1 : 0)) * (size);
if (size != 12 && size != 16 && size != 24 && size != 32)
{
return; /* 不支持的size */
}
dzk = mymalloc(SRAMIN, size); /* 申请内存 */
if (dzk == 0) return; /* 内存不够了 */
text_get_hz_mat(font, dzk, size); /* 得到相应大小的点阵数据 */
for (t = 0; t < csize; t++)
{
temp = dzk[t]; /* 得到点阵数据 */
for (t1 = 0; t1 < 8; t1++)
{
if (temp & 0x80)
{
lcd_draw_point(x, y, color); /* 画需要显示的点 */
}
else if (mode == 0) /* 如果非叠加模式, 不需要显示的点,用背景色填充 */
{
lcd_draw_point(x, y, g_back_color); /* 填充背景色 */
}
temp <<= 1;
y++;
if ((y - y0) == size)
{
y = y0;
x++;
break;
}
}
}
myfree(SRAMIN, dzk); /* 释放内存 */
}
汉字显示函数通过调用获取汉字点阵数据函数text_get_hz_mat就获取到点阵数据，使用lcd画点函数把点阵数据中“1”的点都画出来，最终会LCD显示你所要表示的汉字。
其它函数就不多讲解，大家可以自行消化。
2. main.c代码
在main.c里编写代码如下：
int main(void)
{
uint32_t fontcnt;
uint8_t i, j;
uint8_t fontx[2]; /* GBK码 */
uint8_t key, t;
HAL_Init(); /* HAL库初始化 */
HAL_ICACHE_Enable(); /* 使能指令缓存 */
sys_stm32_clock_init(250, 4, 2, 2); /* 系统时钟初始化, 250Mhz */
delay_init(250); /* 延时初始化 */
usart_init(115200); /* 串口初始化 */
usmart_dev.init(250); /* USMART初始化 */
led_init(); /* LED初始化 */
key_init(); /* 按键初始化 */
lcd_init(); /* LCD初始化 */
norflash_init(); /* 25Q128初始化 */
my_mem_init(SRAMIN); /* 内部SRAM内存池初始化 */
exfuns_init(); /* 为fatfs相关变量申请内存 */
f_mount(fs[0], "0:", 1); /* 挂载SD卡 */
f_mount(fs[1], "1:", 1); /* 挂载FLASH */
while (fonts_init()) /* 检查字库 */
{
UPD:
lcd_clear(WHITE); /* 清屏 */
lcd_show_string(30, 30, 200, 16, 16, "STM32", RED);
while (sd_init()) /* 检测SD卡 */
{
lcd_show_string(30, 50, 200, 16, 16, "SD Card Failed!", RED);
delay_ms(200);
lcd_fill(30, 50, 200 + 30, 50 + 16, WHITE);
delay_ms(200);
}
lcd_show_string(30, 50, 200, 16, 16, "SD Card OK", RED);
lcd_show_string(30, 70, 200, 16, 16, "Font Updating...", RED);
key = fonts_update_font(20, 90, 16, (uint8_t *)"0:", RED); /* 更新字库 */
while (key) /* 更新失败 */
{
lcd_show_string(30, 90, 200, 16, 16, "Font Update Failed!", RED);
delay_ms(200);
lcd_fill(20, 90, 200 + 20, 90 + 16, WHITE);
delay_ms(200);
}
lcd_show_string(30, 90, 200, 16, 16, "Font Update Success! ", RED);
delay_ms(1500);
lcd_clear(WHITE);/* 清屏 */
}
text_show_string(30, 30, 200, 16, "正点原子STM32开发板", 16, 0, RED);
text_show_string(30, 50, 200, 16, "GBK字库测试程序", 16, 0, RED);
text_show_string(30, 70, 200, 16, " ATOM@ALIENTEK", 16, 0, RED);
text_show_string(30, 90, 200, 16, "按KEY0,更新字库", 16, 0, RED);
text_show_string(30, 130, 200, 16, "内码高字节:", 16, 0, BLUE);
text_show_string(30, 150, 200, 16, "内码低字节:", 16, 0, BLUE);
text_show_string(30, 170, 200, 16, "汉字计数器:", 16, 0, BLUE);
text_show_string(30, 200, 200, 32, "对应汉字为:", 32, 0, BLUE);
text_show_string(30, 232, 200, 24, "对应汉字为:", 24, 0, BLUE);
text_show_string(30, 256, 200, 16, "对应汉字(16*16)为:", 16, 0, BLUE);
text_show_string(30, 272, 200, 12, "对应汉字(12*12)为:", 12, 0, BLUE);
while (1)
{
fontcnt = 0;
for (i = 0x81; i < 0xff; i++) /* GBK内码高字节范围为0X81~0XFE */
{
fontx[0] = i;
lcd_show_num(118, 130, i, 3, 16, BLUE); /* 显示内码高字节 */
/* GBK内码低字节范围为 0X40~0X7E, 0X80~0XFE) */
for (j = 0x40; j < 0xfe; j++)
{
if (j == 0x7f)continue;
fontcnt++;
lcd_show_num(118, 150, j, 3, 16, BLUE); /* 显示内码低字节 */
lcd_show_num(118, 170, fontcnt, 5, 16, BLUE); /* 汉字计数显示 */
fontx[1] = j;
text_show_font(30 + 132, 232, fontx, 24, 0, BLUE);
text_show_font(30 + 144, 256, fontx, 16, 0, BLUE);
text_show_font(30 + 108, 272, fontx, 12, 0, BLUE);
t = 200;
while (t--) /* 延时,同时扫描按键 */
{
delay_ms(1);
key = key_scan(0);
if (key == KEY0_PRES)
{
goto UPD; /* 跳转到UPD位置(强制更新字库) */
}
}
LED0_TOGGLE();
}
}
}
}
main函数实现了我们在硬件设计例程功能所表述的一致，至此整个软件设计就完成了。
45 .4 下载验证
本例程支持12*12、16*16和24*24三种字体的显示，将程序下载到开发板后，可以看到LED0不停的闪烁，提示程序已经在运行了。LCD开始显示三种大小的汉字及内码如图45.4.1所示：
图45.4.1 汉字显示实验显示效果
一开始就显示汉字，是因为板子在出厂的时候都是测试过的，里面刷了综合测试程序，已经把字库写入到NORFLASH里面，所以并不会提示更新字库。如果你想要更新字库，就需要先找一张SD卡，把A盘资料\5，SD卡根目录文件 文件夹下面的SYSTEM文件夹拷贝到SD卡根目录下，插入开发板，并按复位，之后，在显示汉字的时候，按下KEY0，就可以开始更新字库。字库更新界面如图45.4.2所示：
图45.4.2汉字字库更新界面
此外我们还可以使用USMART来测试该实验。通过USMART调用text_show_string或者text_show_string_middle来实现任意位置显示任何字符串，有兴趣的朋友可以尝试一下。
来自 “ ITPUB博客 ” ，链接：https://blog.itpub.net/70040860/viewspace-3105823/ ，如需转载，请注明出处，否则将追究法律责任。
最新文章
- 【直播预告】直击嵌入式开发瓶颈！
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第六章
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第五章（5.4-5.5）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第五章（5.1-5.3）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第四章（4.4-4.5）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第四章（4.1-4.3）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第1-3章
- 《PDxxS1_CANopen协议控制教程_V1.0》第11章
- 《PDxxS1_CANopen协议控制教程_V1.0》第9-10章
- 《PDxxS1_CANopen协议控制教程_V1.0》第7-8章
