第四十一章 摄像头实验

       STM32H562具有DCMI接口，所以我们的STM32H562开发板板载了一个摄像头接口（P4），该接口可以用来连接ALIENTEK OV5640/OV2640/OV7725等摄像头模块。本章，我们将使用STM32驱动ALIENTEK OV5640摄像头模块，实现摄像头功能。

       本章分为如下几个小节：

       41.1 OV5640和DCMI简介

       41.2 硬件设计

       41.3 程序设计

       41.4 下载验证

        41.1 OV5640和DCMI简介

       本节将分为两个部分，分别介绍OV5640简介和STM32H562 DCMI接口简介。另外，所有OV5640的相关资料，都在光盘：A盘→7，硬件资料 →OV5640资料 文件夹里面。

       41.1.1 OV5640简介

       OV5640是OV（OmniVision）公司生产的一颗1/4寸的CMOS QSXGA（2592*1944）图像传感器，提供了一个完整的500W像素摄像头解决方案，并且集成了自动对焦（AF）功能，具有非常高的性价比。

       该传感器体积小、工作电压低，提供单片QSXGA摄像头和影像处理器的所有功能。通过SCCB 总线控制，可以输出整帧、子采样、缩放和取窗口等方式的各种分辨率8/10位影像数据。该产品QSXGA图像最高达到15帧/秒（1080P图像可达30帧，720P图像可达60帧，QVGA分辨率时可达120帧）。用户可以完全控制图像质量、数据格式和传输方式。所有图像处理功能过程包括伽玛曲线、白平衡、对比度、色度等都可以通过SCCB接口编程。OmmiVision 图像传感器应用独有的传感器技术，通过减少或消除光学或电子缺陷如固定图案噪声、拖尾、浮散等，提高图像质量，得到清晰稳定的彩色图像。

       OV5640的特点有：

       l 采用1.4μm*1.4μm像素大小，并且使用OmniBSI技术以达到更高性能（高灵敏度、低串扰和低噪声）

       l 自动图像控制功能：自动曝光（AEC）、自动白平衡（AWB）、自动消除灯光条纹、自动黑电平校准（ABLC）和自动带通滤波器（ABF）等。

       l 支持图像质量控制：色饱和度调节、色调调节、gamma校准、锐度和镜头校准等

       l 标准的SCCB接口，兼容IIC接口

       l 支持RawRGB、RGB(RGB565/RGB555/RGB444)、CCIR656、YUV(422/420)、YCbCr（422）和压缩图像（JPEG）输出格式

       l 支持QSXGA（500W）图像尺寸输出，以及按比例缩小到其他任何尺寸

       l 支持闪光灯

       l 支持图像缩放、平移和窗口设置

       l 支持图像压缩，即可输出JPEG图像数据

       l 支持数字视频接口（DVP）和MIPI接口

       l 支持自动对焦

       l 自带嵌入式微处理器

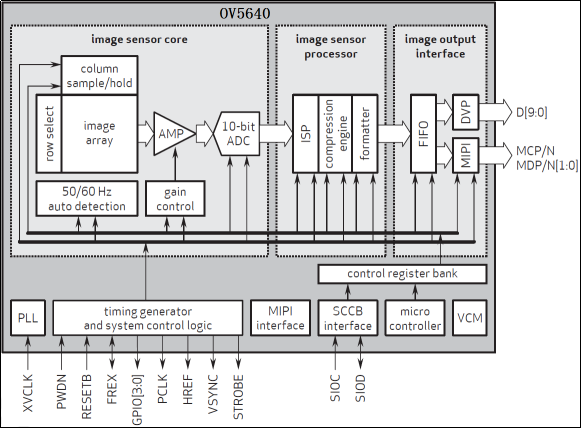

       OV5640的功能框图图如图41.1.1.1所示：

图41.1.1.1 OV5640功能框图

       其中image array部分的尺寸，OV5640的官方数据并没有给出具体的数字，其最大的有效输出尺寸为：2592*1944，即500W像素，我们根据官方提供的一些应用文档，发现其设置的image array最大为：2632*1951，所以，在接下来的介绍，我们设定其image array最大为2632*1951。

       1、DVP接口说明

       OV5640支持数字视频接口（DVP）和MIPI接口，因为我们的STM32H562使用的DCMI接口，仅支持DVP接口，所以，OV5640必须使用DVP输出接口，才可以连接我们的阿波罗STM32开发板。

       OV5640提供一个10位DVP接口(支持8位接法)，其MSB和LSB可以程序设置先后顺序，正点原子OV5640模块采用默认的8位连接方式，如图41.1.1.2所示：

图41.1.1.2 OV5640默认8位连接方式

       OV5640的寄存器通过SCCB时序访问并设置，SCCB时序和IIC时序十分类似。SCCB 与标准的 I2C 协议的区别是它每次传输只能写入或读取一个字节的数据，而 I2C协议是支持突发读写的，即在一次传输中可以写入多个字节的数据(EEPROM中的页写入时序即突发写)。在本章我们不做介绍，请大家参考光盘《OmniVision Technologies Seril Camera Control Bus(SCCB) Specification》这个文档。

       2、窗口设置说明

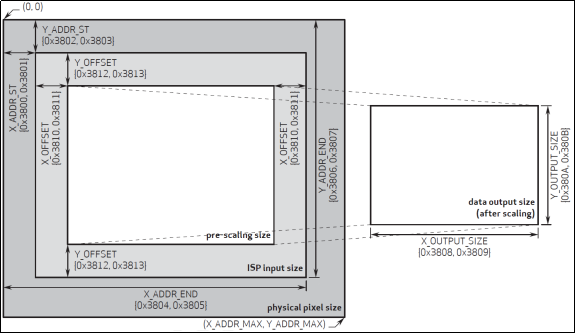

       接下来，我们介绍一下OV5640的：ISP（Image Signal Processor）输入窗口设置、预缩放窗口设置和输出大小窗口设置，这几个设置与我们的正常使用密切相关，有必要了解一下。他们的设置关系，如图41.1.1.3所示：

图41.1.1.3 OV5640各窗口设置关系

       ISP输入窗口设置（ISP input size）

       该设置允许用户设置整个传感器区域（physical pixel size ，2632*1951）的感兴趣部分，也就是在传感器里面开窗（X_ADDR_ST、Y_ADDR_ST、X_ADDR_END和Y_ADDR_END），开窗范围从0*0~2632*1951都可以设置，该窗口所设置的范围，将输入ISP进行处理。

       ISP输入窗口，通过：0X3800~0X3807等8个寄存器进行设置，这些寄存器的定义请看：OV5640_CSP3_DS_2.01_Ruisipusheng.pdf 这个文档（下同）。

       预缩放窗口设置（pre-scaling size）

       该设置允许用户在ISP输入窗口的基础上，再次设置将要用于缩放的窗口大小。该设置仅在ISP输入窗口内进行x/y方向的偏移（X_OFFSET/Y_OFFSET）。通过：0X3810~0X3813等4个寄存器进行设置。

       输出大小窗口设置（data output size）

       该窗口是以预缩放窗口为原始大小，经过内部DSP进行缩放处理后，输出给外部的图像窗口大小。它控制最终的图像输出尺寸（X_OUTPUT_SIZE/Y_OUTPUT_SIZE）。通过：0X3808~0X380B等4个寄存器进行设置。注意：当输出大小窗口与预缩放窗口比例不一致时，图像将进行缩放处理（会变形），仅当两者比例一致时，输出比例才是1:1（正常）。

       图41.1.1.4中，右侧data output size区域，才是OV5640输出给外部的图像尺寸，也就是显示在LCD上面的图像大小。输出大小窗口与预缩放窗口比例不一致时，会进行缩放处理，在LCD上面看到的图像将会变形。

       3、输出时序说明

       接下来，我们介绍一下OV5640的图像数据输出时序。首先我们简单介绍一些定义：

       QSXGA，这里指：分辨率为2592*1944的输出格式，类似的还有：QXGA(2048*1536)、UXGA(1600*1200)、SXGA(1280*1024)、WXGA+(1440*900)、WXGA(1280*800)、XGA(1024*768)、SVGA(800*600)、VGA(640*480)、QVGA(320*240)和QQVGA(160*120)等。

       PCLK，即像素时钟，一个PCLK时钟，输出一个像素(或半个像素)。

       VSYNC，即帧同步信号。

       HREF /HSYNC，即行同步信号。

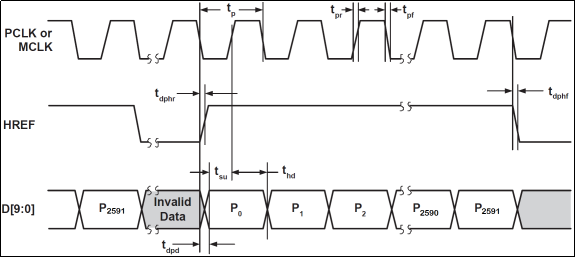

       OV5640的图像数据输出（通过Y[9:0]）就是在PCLK，VSYNC和HREF/ HSYNC的控制下进行的。首先看看行输出时序，如图41.1.1.4所示：

图41.1.1.4 OV5640行输出时序

       从上图可以看出，图像数据在HREF为高的时候输出，当HREF变高后，每一个PCLK时钟，输出一个8位/10位数据。我们采用8位接口，所以每个PCLK输出1个字节，且在RGB/YUV输出格式下，每个tp=2个Tpclk，如果是Raw格式，则一个tp=1个Tpclk。比如我们采用QSXGA时序，RGB565格式输出，每2个字节组成一个像素的颜色（低字节在前，高字节在后），这样每行输出总共有2592*2个PCLK周期，输出2592*2个字节。

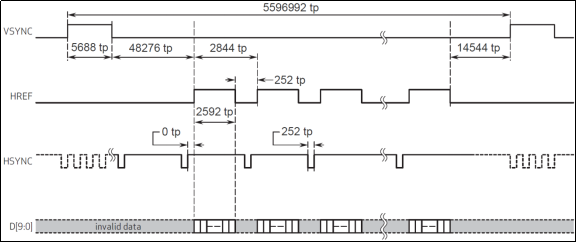

       再来看看帧时序（QSXGA模式），如图41.1.1.5所示：

图41.1.1.5 OV5640帧时序

       上图清楚的表示了OV5640在QSXGA模式下的数据输出。我们按照这个时序去读取OV5640的数据，就可以得到图像数据。

       4、自动对焦（Auto Focus）说明

       OV5640由内置微型控制器完成自动对焦，并且VCM（Voice Coil Motor，即音圈马达）驱动器也已集成在传感器内部。微型控制器的控制固件（firmware）从主机下载。当固件运行后，内置微型控制器从OV5640传感器读得自动对焦所需的信息，计算并驱动VCM马达带动镜头到达正确的对焦位置。主机可以通过IIC命令控制微型控制器的各种功能。

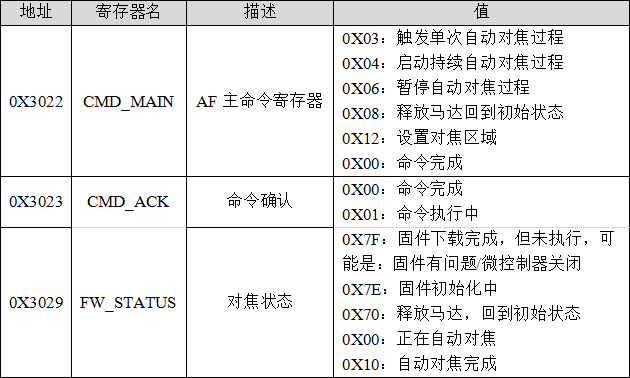

       OV5640的自动对焦命令（通过SCCB总线发送），如表41.1.1.1所示：

表41.1.1.1 OV5640自动对焦命令

       OV5640内部的微控制器收到自动对焦命令后会自动将CMD_MAIN（0X3022）寄存器数据清零，当命令完成后会将CMD_ACK（0X3023）寄存器数据清零。

       自动对焦（AF）过程

       ① 在第一次进入图像预览的时候（图像可以正常输出时），下载固件（firmware）。

       ② 拍照前，自动对焦，对焦完成后，拍照。

       ③ 拍照完毕，释放马达到初始状态。

       接下来，我们分别说明。

       ① 下载固件

       OV5640初始化完成后，就可以下载AF自动对焦固件了，其操作和下载初始化参数类似，AF固件下载地址为：0X8000，初始化数组由厂家提供（本例程该数组保存在ov5640af.h里面），下载固件完成后，通过检查0X3029寄存器的值，来判断固件状态（等于0X70，说明正常）。

       ② 自动对焦

       OV5640支持单次自动对焦和持续自动对焦，通过0X3022寄存器控制。单次自动对焦过程如下：

       1，将0X3022寄存器写为0X03，开始单点对焦过程。

       2，读取寄存器0X3029，如果返回值为0X10，代表对焦已完成。

       3，写寄存器0X3022为0X06，暂停对焦过程，使镜头将保持在此对焦位置。

       其中，前两步是必须的，第三步，可以不要，因为单次自动对焦完成以后，就不会继续自动对焦了，镜头也就不会动了。

持续自动对焦过程如下：

       1，将0X22寄存器写为0X08，释放马达到初始位置（对焦无穷远）。

       2，将0X3022寄存器写为0X04，启动持续自动对焦过程。

       3，读取寄存器0X3023，等待命令完成。

       4，当OV5640每次检测到失焦时，就会自动进行对焦（一直检测）。

       ③ 释放马达，结束自动对焦

       最后，在拍照完成，或者需要结束自动对焦的时候，我们对在寄存器0X3022写入0X08，即可释放马达，结束自动对焦。

       最后说一下OV5640的图像数据格式，我们一般用2种输出方式：RGB565和JPEG。当输出RGB565格式数据的时候，时序完全就是上面两幅图介绍的关系。以满足不同需要。而当输出数据是JPEG数据的时候，同样也是这种方式输出（所以数据读取方法一模一样），不过PCLK数目大大减少了，且不连续，输出的数据是压缩后的JPEG数据，输出的JPEG数据以：0XFF,0XD8开头，以0XFF,0XD9结尾，且在0XFF,0XD8之前，或者0XFF,0XD9之后，会有不定数量的其他数据存在（一般是0），这些数据我们直接忽略即可，将得到的0XFF,0XD8~0XFF,0XD9之间的数据，保存为.jpg/.jpeg文件，就可以直接在电脑上打开看到图像了。

       OV5640自带的JPEG输出功能，大大减少了图像的数据量，使得其在网络摄像头、无线视频传输等方面具有很大的优势。OV5640我们就介绍到这，关于OV5640更详细的介绍，请大家参考：A盘→7，硬件资料 →OV5640资料 →OV5640_CSP3_DS_2.01_Ruisipusheng.pdf。

       ALIENTEK OV5640摄像头模块

       本实验，我们将使用MiniPRO STM32H562开发板的DCMI接口连接ALIENTEK OV5640摄像头模块，该模块采用8位数据输出接口，自带24M有源晶振，无需外部提供时钟，模组支持自动对焦功能，且支持闪光灯，整个模块只需提供3.3V 供电即可正常使用。

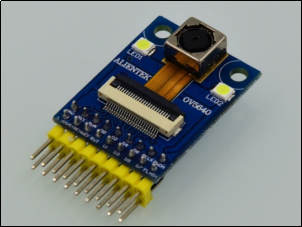

       ALIENTEK OV5640摄像头模块外观如图41.1.1.6所示：

图41.1.1.6 ALIENTEK OV5640摄像头模块外观图

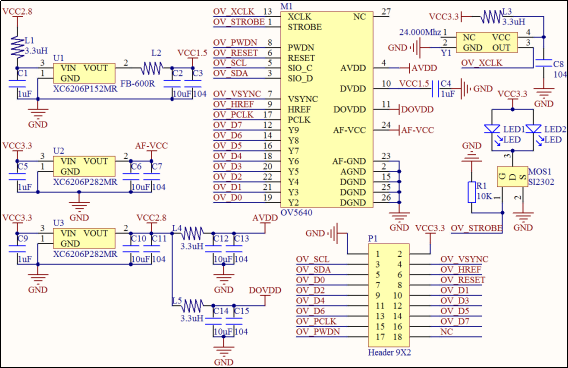

       模块原理图如图41.1.1.7所示：

图41.1.1.7 ALIENTEK OV5640摄像头模块原理图

       从上图可以看出，ALIENTEK OV5640摄像头模块自带了有源晶振，用于产生24M时钟作为OV5640的XCLK输入，模块的闪光灯（LED1&LED2）由OV5640的STROBE脚控制（可编程控制）。同时自带了稳压芯片，用于提供OV5640稳定的2.8V和1.5V工作电压，模块通过一个2*9的双排排针（P1）与外部通信，与外部的通信信号如表41.1.1.2所示：

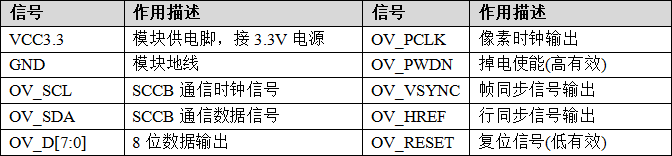

表41.1.1.2 OV5640模块信号及其作用描述

       41.1.2 STM32H562 DCMI接口简介

       STM32H562自带了一个数字摄像头（DCMI）接口，该接口是一个同步并行接口，能够接收外部8位、10位、12位或 14位 CMOS 摄像头模块发出的高速数据流。可支持不同的数据格式：YCbCr4:2:2/RGB565逐行视频和压缩数据 (JPEG)。

       STM32H562 DCM接口特点：

       l 8 位、10 位、12 位或 14 位并行接口

       l 内嵌码/外部行同步和帧同步

       l 连续模式或快照模式

       l 裁剪功能

       l 支持以下数据格式：

       1，8/10/12/14 位逐行视频：单色或原始拜尔（Bayer）格式

       2，YCbCr 4:2:2逐行视频

       3，RGB 565 逐行视频

       4，压缩数据：JPEG

       DCMI接口包括如下一些信号：

       1， 数据输入（D[0:13]），用于接摄像头的数据输出，接OV5640我们只用了8位数据。

       2， 水平同步（行同步）输入（HSYNC），用于接摄像头的HSYNC/HREF信号。

       3， 垂直同步（场同步）输入（VSYNC），用于接摄像头的VSYNC信号。

       4， 像素时钟输入（PIXCLK），用于接摄像头的PCLK信号。

       DCMI接口是一个同步并行接口，可接收高速（可达140 MB/s）数据流。该接口包含多达14条数据线(D13-D0)和一条像素时钟线(PIXCLK)。像素时钟的极性可以编程，因此可以在像素时钟的上升沿或下降沿捕获数据。

       DCMI接收到的摄像头数据被放到一个32位数据寄存器(DCMI_DR)中，然后通过通用 DMA进行传输。图像缓冲区由 DMA 管理，而不是由摄像头接口管理。

       从摄像头接收的数据可以按行/帧来组织（原始YUV/RGB/拜尔模式），也可以是一系列 JPEG图像。要使能 JPEG 图像接收，必须将 JPEG 位（DCMI_CR 寄存器的位 3）置 1。

       数据流可由可选的 HSYNC（水平同步）信号和 VSYNC（垂直同步）信号硬件同步，或者通 过数据流中嵌入的同步码同步。

       41.1.2.1 DCMI接口功能概述

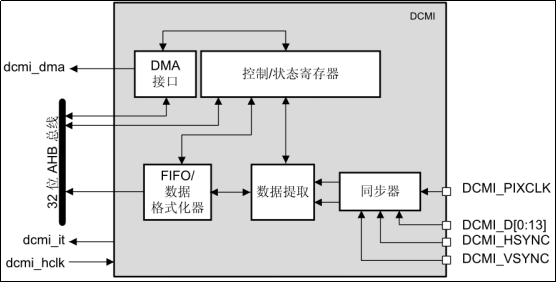

       STM32H562 DCMI接口的框图如图41.1.2.1.1所示：

图41.1.2.1.1 DCMI接口框图

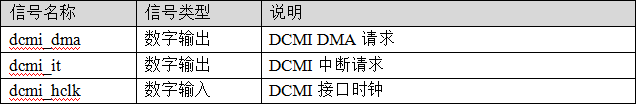

       上图左边可以看到的是DCMI的内部信号，如下表所示：

表41.1.2.1.1 DCMI内部信号

       dcmi_dma，DCMI DMA请求信号。当DCMI_CR寄存器中的 CAPTURE位置1时，激活DMA接口。摄像头接口每次在其寄存器中收到一个完整的32位数据块时，都将触发一个DMA请求。

       dcmi_it，DCMI中断请求信号。DCMI有五种中断源，所有中断都可通过软件屏蔽。全局中断 (dcmi_it) 是所有单个中断的逻辑或运算所得的结果。

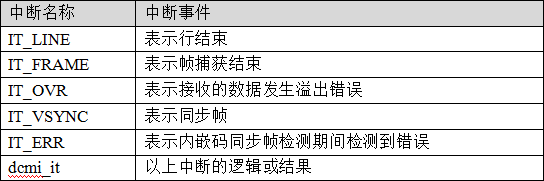

       DCMI的五种中断源，如下表所示：

表41.1.2.1.2 DCMI中断源

       dcmi_hclk，DCMI 接口时钟，时钟源自来于HCLK2（我们设置为250MHz）。

       上图中间部分就是DCMI内核。

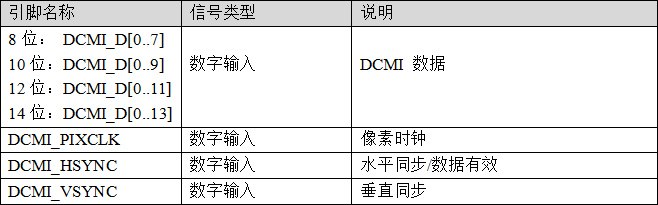

       上图右边的DCMI物理接口，具体如下表所示：

表41.1.2.1.3 DCMI物理接口

       该接口由11/13/15/17个输入信号组成。仅支持从模式。根据 DCMI_CR 寄存器中 EDM[1:0] 位的设置，摄像头接口可以捕获8位、10位、12位或14位数据。如果使用的位数少于14，则必须将未使用的输入引脚接地。

       DCMI数据与DCMI_PIXCLK（即PCLK）保持同步，并根据像素时钟的极性在像素时钟上升沿/下降沿发生变化。

       DCMI_HSYNC（HREF）信号指示行的开始/结束。

       DCMI_VSYNC 信号指示帧的开始/结束。

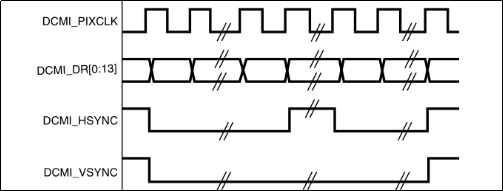

       DCMI信号波形，如图41.1.2.1.2所示：

图41.1.2.1.2 DCMI信号波形

       上图中，对应设置为：DCMI_PIXCLK的捕获沿为下降沿，DCMI_HSYNC和DCMI_VSYNC的有效状态为1，注意，这里的有效状态实际上对应的是指示数据在并行接口上无效时，HSYNC/VSYNC引脚上面的引脚电平。

       本实验我们用到DCMI的8位数据宽度，通过设置DCMI_CR中的EDM[1:0]=00设置。此时DCMI_D0~D7有效，DCMI_D8~D13上的数据则忽略，这个时候，每次需要4个像素时钟来捕获一个32位数据。捕获的第一个数据存放在32位字的LSB位置，第四个数据存放在32位字的MSB位置 ，捕获数据字节在32位字中的排布如表41.1.2.1.4所示：

表41.1.2.1.4 8位捕获数据在32位字中的排布

       从表41.1.2.1.4可以看出，STM32H562的DCMI接口，接收的数据是低字节在前，高字节在后的，所以，要求摄像头输出数据也是低字节在前，高字节在后才可以，否则就还得程序上处理字节顺序，会比较麻烦。

       DCMI接口支持两种同步方式：内嵌码同步和硬件（HSYNC和VSYNC）同步。我们使用硬件同步，硬件同步模式下将使用两个同步信号 (HSYNC/VSYNC)。根据摄像头模块/模式的不同，可能在水平/垂直同步期间内发送数据。由于系统会忽略HSYNC/VSYNC信号有效电平期间内接收的所有数据，HSYNC/VSYNC 信号相当于消隐信号。

       为了正确地将图像传输到 DMA/RAM 缓冲区，数据传输将与VSYNC信号同步。选择硬件同步模式并启用捕获（DCMI_CR中的CAPTURE位置1）时，数据传输将与VSYNC信号的 无效电平同步（开始下一帧时）。之后传输便可以连续执行，由DMA将连续帧传输到多个连续的缓冲区或一个具有循环特性的缓冲区。为了允许DMA管理连续帧，每一帧结束时都将激活VSIF（垂直同步中断标志，即帧中断），我们可以利用这个帧中断来判断是否有一帧数据采集完成，方便处理数据。

       DCMI接口的捕获模式支持：快照模式和连续采集模式。一般我们使用连续采集模式，通过DCMI_CR中的CM位设置。另外，DCMI接口还支持实现了4个字深度的 FIFO，配有一个简单的FIFO控制器，每次摄像头接口从AHB读取数据时读指针递增，每次摄像头接口向FIFO写入数据时写指针递增。因为没有溢出保护，如果数据传输率超过AHB接口能够承受的速率，FIFO中的数据就会被覆盖。如果同步信号出错，或者 FIFO 发生溢出，FIFO 将复位，DCMI 接口将等待新的数据帧开始。

       关于DCMI接口的其它特性，我们这里就不再介绍了，请大家参考《STM32H5xx参考手册_V1（英文版）.pdf》第30章相关内容。

       41.1.2.2 DCMI寄存器

       本实验，我们将OV5640默认配置为WXGA输出，也就是1280*800的分辨率，输出信号设置为：VSYNC高电平有效，HREF高电平有效，输出数据在PCLK的下降沿输出（即上升沿的时候，MCU才可以采集）。这样，STM32H562的DCMI接口就必须设置为：VSYNC低电平有效、HSYNC低电平有效和PIXCLK上升沿有效，这些设置都是通过DCMI_CR寄存器控制。

       l DCMI控制寄存器（DCMI_CR）

       DCMI控制寄存器描述如图41.1.2.2.1所示：

图41.1.2.2.1 DCMI_CR寄存器

       ENABLE，该位用于设置是否使能DCMI，不过，在使能之前，必须将其它配置设置好。

       EDM[1:0]，设置扩展数据模式，选择00：接口每个像素时钟捕获8位数据。

       FCRC[1:0]，这两个位用于帧率控制，我们捕获所有帧，所以设置为00即可。

       VSPOL，该位用于设置垂直同步极性，也就是VSYNC引脚上面，数据无效时的电平状态，根据前面说所，我们应该设置为0。

       HSPOL，该位用于设置水平同步极性，也就是HSYNC引脚上面，数据无效时的电平状态，同样应该设置为0。

       PCKPOL，该位用于设置像素时钟极性，我们用上升沿捕获，所以设置为1。

       ESS，内嵌码同步选择，我们选择硬件同步，默认置0。

       CM，该位用于设置捕获模式，我们用连续采集模式，所以设置为0即可。

       CAPTURE，该位用于使能捕获，我们设置为1。该位使能后，将激活DMA，DCMI等待第一帧开始，然后生成DMA请求将收到的数据传输到目标存储器中。注意：该位必须在DCMI的其他配置（包括DMA）都设置好了之后，才设置！！

       DCMI_CR寄存器的其它位，我们就不介绍了，另外DCMI的其它寄存器这里也不再介绍，请大家参考《STM32H5xx参考手册_V1（英文版）.pdf》第30.5小节。关于DMA的寄存器，这里就不再赘述，请回顾前面的实验。

        41.2 硬件设计

       1. 例程功能

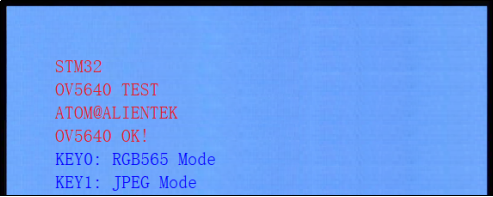

       1、初始化摄像头后，可通过按下KEY0按键或KEY1按键进入RGB565或JPEG测试模式。

       2、RGB565测试模式下，LCD显示DCMI捕获的摄像头画面，可通过按键修改画面对焦、特效或缩放。

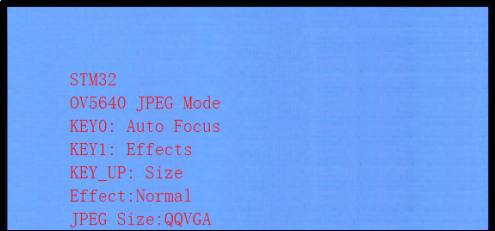

       3、JPEG测试模式下，USART2输出DCMI捕获的JPEG数据，可通过按键对画面对焦、特效或尺寸进行设置。

       4、串口1输出DCMI接收摄像头数据帧率。

       5、LED1闪烁，提示DCMI接收到一帧数据。

       2. 硬件资源

       1）LED灯

              LED0 - PB4

              LED1 - PB5

       2）串口1(PA9/PA10连接在板载USB转串口芯片CH340上面)

       3）正点原子2.8/3.5/4.3/7寸TFTLCD模块(仅限MCU屏，16位8080并口驱动)

       4）独立按键 ：KEY0 - PA1、KEY1 - PA15、WK_UP - PA0

       5）串口2 (PA2，外接串口线/用杜邦线连接到CH340上面)

       6）DCMI接口(用于驱动OV5640摄像头模块)

       7）定时器6(用于打印摄像头帧率等信息)

       8）正点原子 OV5640摄像头模块，连接关系为：

              OV5640模块 -----------   STM32开发板

              OV_D0~D7  ------------   PC6/PC7/PC8/PC9/PC11/PD3/PB8/PB9

              OV_SCL    ------------   PB10

              OV_SDA    ------------   PB3

              OV_VSYNC  ------------  PB7

              OV_HREF   ------------   PA4

              OV_RESET  ------------   PC1

              OV_PCLK   ------------   PA6

              OV_PWDN  ------------   PC0

       3. 原理图

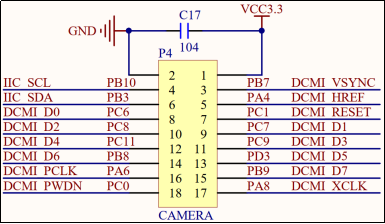

       开发板板载的摄像头模块接口与MCU的连接关系，如下图所示：

图41.2.1摄像头端子原理图

       这些GPIO口的线都在开发板上连接到P4端口，所以我们只需要将OV5640摄像头模块插上开发板的连接座子就好了（摄像头模块正面往外插）。

图41.2.2 OV5640摄像头模块与开发板的连接座子

        41.3 程序设计

       41.3.1 DCMI的HAL库驱动

       DCMI在HAL库中的驱动代码在stm32h5xx_hal_dcmi.c文件（及其头文件）中。

       1. HAL_DCMI_Init函数

       DCMI初始化函数，其声明如下：

HAL_StatusTypeDef HAL_DCMI_Init(DCMI_HandleTypeDef *hdcmi);

       l 函数描述：

       用于初始化DCMI。

       l 函数形参：

       形参1是DCMI_HandleTypeDef结构体类型指针变量，其定义如下：

typedef struct
{
  DCMI_TypeDef                   *Instance;            /* DCMI 外设寄存器基地址 */
  DCMI_InitTypeDef              Init;                  /* DCMI 初始化结构体 */
  HAL_LockTypeDef               Lock;                  /* 锁对象 */
  __IO HAL_DCMI_StateTypeDef  State;                 /* DCMI 工作状态 */
  __IO uint32_t                  XferCount;            /* DMA 传输计数器 */
  __IO uint32_t                  XferSize;             /* DMA 传输数据的大小 */
  uint32_t                        XferTransferNumber; /* DMA 数据的个数 */
  uint32_t                        pBuffPtr;             /* DMA输出缓冲区地址 */
  DMA_HandleTypeDef             *DMA_Handle;         /* DMA配置结构体指针 */
  __IO uint32_t                  ErrorCode;           /* DCMI 错误代码 */
}DCMI_HandleTypeDef;

       下面重点介绍DCMI_InitTypeDef结构体，其定义如下：

typedef struct {
 uint32_t SynchroMode;               /* 同步方式选择硬件同步模式还是内嵌码模式 */
 uint32_t PCKPolarity;               /* 设置像素时钟的有效边沿 */
 uint32_t VSPolarity;                /* 设置垂直同步的有效电平 */
 uint32_t HSPolarity;                /* 设置水平同步的有效边沿 */
 uint32_t CaptureRate;               /* 设置图像的帧捕获率 */
 uint32_t ExtendedDataMode;         /* 设置数据线的宽度（扩展数据模式） */
 DCMI_CodesInitTypeDef SyncroCode; /* 分隔符设置 */
 uint32_t JPEGMode;                   /* JPEG 模式选择 */
 uint32_t ByteSelectMode;            /* 配置字节选项模式 */
 uint32_t ByteSelectStart;           /* 字节选择开始 */
 uint32_t LineSelectMode;            /* 行选择模式 */
 uint32_t LineSelectStart;           /* 指定数据行是奇数还是偶数 */
} DCMI_InitTypeDef;

       1) SynchroMode：用于设置 DCMI数据的同步模式，可以选择为硬件同步方式或内嵌码方式。

       如果选择硬件同步值DCMI_SYNCHRO_HARDWARE，那么数据捕获由HSYNC/VSYNC信号同步，如果选择内嵌码同步方式值DCMI_SYNCHRO_EMBEDDED，那么数据捕获由数据流中嵌入的同步码同步。

       2) PCKPolarity：用来设置像素时钟极性为上升沿有效还是下降沿有效。

       3) VSPolarity：用于设置VSYNC的有效电平，当VSYNC信号线表示为有效电平时，表示新

的一帧数据传输完成，它可以被设置为高电平有效或低电平有效。

       4) HSPolarity：用于设置HSYNC的有效电平，当 HSYNC 信号线表示为有效电平时，表示新的一行数据传输完成，它可以被设置为高电平有效或低电平有效。

       5) CaptureRate：用于设置帧捕获率，可以设置为全采集、半采集或 1/4 采集。设置的值为DCMI_CR_ALL_FRAME（表示全帧捕获），设置为DCMI_CR_ALTERNATE_2_FRAME（表示2帧捕获一帧），设置为DCMI_CR_ALTERNATE_4_FRAME（表示4帧捕获一帧）。

       6) ExtendedDataMode：用于设置扩展数据模式，可设置为8/10/12或者14位数据宽度。

       7) SyncroCode：用于设置分隔码，包括：帧结束分隔码，行结束分隔码，行开始分隔码以及帧开始分隔码。

       8) JPEGMode：用于设置JPEG格式使能或禁止。

       9）ByteSelectMode用于设置字节选项模式，也就是接口对接收到的数据每隔多少个字节捕获一个字节，取值为：DCMI_BSM_ALL(捕获所有字节)，DCMI_BSM_OTHER(每隔一个字节进行捕获)，DCMI_BSM_ALTERNATE_4（每四个字节捕获一个字节）和DCMI_BSM_ALTERNATE_2（每四个字节捕获两个字节）。

       10）ByteSelectStart用于设置奇数偶数字节选择开始，也就是接口从帧/行开始捕获第一个数据同时丢弃第二个字节（DCMI_OEBS_ODD）或者捕获第二个数据同时丢弃第一个字节（DCMI_OEBS_EVEN）。

       11）LineSelectMode用于配置行选择模式，也就是选择接口捕获所有接受到的行（DCMI_LSM_ALL）还是每两行捕获一行（DCMI_LSM_ALTERNATE_2）。

       12）LineSelectStart用于配置奇数偶数行选择开始。也就是接口在帧开始后捕获第一行丢弃第二行（DCMI_OELS_ODD）或者在帧开始后捕获第二行同时丢弃第一行（DCMI_OELS_EVEN）。

       l 函数返回值：

       HAL_StatusTypeDef枚举类型的值。

       41.3.2 程序流程图

图41.3.2.1 摄像头实验程序流程图

       41.3.3 程序解析

       1. DCMI驱动代码

       这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。DCMI驱动源码包括两个文件：dcmi.c和dcmi.h。

       dcmi.h头文件里面，定义了DMA_NODE_NUM宏定义的值为2，用于定义DMA链表节点数量。

       下面直接开始介绍dcmi.c文件，首先是DCMI初始化函数，其定义如下：

/**
 * @brief       DCMI 初始化
 *   @note      IO对应关系如下:
 *               摄像头模块 ------------  STM32开发板
 *               OV_D0~D7  ------------  PC6/PC7/PC8/PC9/PC11/PD3/PB8/PB9
 *               OV_SCL    ------------  PB10
 *               OV_SDA    ------------  PB3
 *               OV_VSYNC  ------------  PB7
 *               OV_HREF   ------------  PA4
 *               OV_RESET  ------------  PC1
 *               OV_PCLK   ------------  PA6
 *               OV_PWDN   ------------  PC0
 *               本函数仅初始化OV_D0~D7/OV_VSYNC/OV_HREF/OV_PCLK等信号(11个).
 * @param       无
 * @retval      无
 */
void dcmi_init(void)
{
    /* 初始化DCMI */
    g_dcmi_handle.Instance = DCMI;
    g_dcmi_handle.Init.SynchroMode = DCMI_SYNCHRO_HARDWARE;
    g_dcmi_handle.Init.PCKPolarity = DCMI_PCKPOLARITY_RISING;
    g_dcmi_handle.Init.VSPolarity = DCMI_VSPOLARITY_LOW;
    g_dcmi_handle.Init.HSPolarity = DCMI_HSPOLARITY_LOW;
    g_dcmi_handle.Init.CaptureRate = DCMI_CR_ALL_FRAME;
    g_dcmi_handle.Init.ExtendedDataMode = DCMI_EXTEND_DATA_8B;
    g_dcmi_handle.Init.JPEGMode = DCMI_JPEG_DISABLE;
    g_dcmi_handle.Init.ByteSelectMode = DCMI_BSM_ALL;
    g_dcmi_handle.Init.ByteSelectStart = DCMI_OEBS_ODD;
    g_dcmi_handle.Init.LineSelectMode = DCMI_LSM_ALL;
    g_dcmi_handle.Init.LineSelectStart = DCMI_OELS_ODD;
    HAL_DCMI_Init(&g_dcmi_handle);

    /* 使能DCMI及其帧捕获完成中断 */
__HAL_DCMI_DISABLE_IT(&g_dcmi_handle, DCMI_IT_FRAME | DCMI_IT_OVR
| DCMI_IT_ERR | DCMI_IT_VSYNC | DCMI_IT_LINE);
    __HAL_DCMI_ENABLE_IT(&g_dcmi_handle, DCMI_IT_FRAME);
    __HAL_DCMI_ENABLE(&g_dcmi_handle);
}

       该函数主要对DCMI_HandleTypeDef结构体成员赋值并初始化，最后关闭所有中断，只开启帧中断，使能DCMI。而DCMI接口的GPIO口的初始化是在HAL_DCMI_MspInit回调函数中完成，其定义如下：

/**
 * @brief   HAL库DCMI初始化MSP回调函数
 * @param   hdcmi: DCMI句柄指针
 * @retval  无
 */
void HAL_DCMI_MspInit(DCMI_HandleTypeDef *hdcmi)
{
    GPIO_InitTypeDef gpio_init_struct = {0};

    if (hdcmi->Instance == DCMI)
    {
        /* 使能时钟 */
        __HAL_RCC_DCMI_CLK_ENABLE();
        __HAL_RCC_GPIOA_CLK_ENABLE();
        __HAL_RCC_GPIOC_CLK_ENABLE();
        __HAL_RCC_GPIOD_CLK_ENABLE();
        __HAL_RCC_GPIOB_CLK_ENABLE();
        __HAL_RCC_GPDMA1_CLK_ENABLE();

        /* 初始化引脚 */
        gpio_init_struct.Pin = GPIO_PIN_4 | GPIO_PIN_6;
        gpio_init_struct.Mode = GPIO_MODE_AF_PP;
        gpio_init_struct.Pull = GPIO_PULLUP;
        gpio_init_struct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
        gpio_init_struct.Alternate = GPIO_AF13_DCMI;
        HAL_GPIO_Init(GPIOA, &gpio_init_struct);

        gpio_init_struct.Pin = GPIO_PIN_7 | GPIO_PIN_8 | GPIO_PIN_9;
        HAL_GPIO_Init(GPIOB, &gpio_init_struct);

        gpio_init_struct.Pin = GPIO_PIN_6 | GPIO_PIN_7 | GPIO_PIN_8
| GPIO_PIN_9 | GPIO_PIN_11;
        HAL_GPIO_Init(GPIOC, &gpio_init_struct);

        gpio_init_struct.Pin = GPIO_PIN_3;
        HAL_GPIO_Init(GPIOD, &gpio_init_struct);

        /* 配置中断 */
        HAL_NVIC_SetPriority(DCMI_PSSI_IRQn, 0, 0);
        HAL_NVIC_EnableIRQ(DCMI_PSSI_IRQn);
        HAL_NVIC_SetPriority(GPDMA1_Channel0_IRQn, 0, 0);
        HAL_NVIC_EnableIRQ(GPDMA1_Channel0_IRQn);
    }
}

       接下来介绍DCMI DMA配置初始化函数，其定义如下：

/**
 * @brief       DCMI DMA配置
 * @param       *memaddr: 存储器地址      指向存储器地址的指针
 * @param       memsize : 存储器长度      0~65535，单位是：字
 * @param       memnum :  存储器数据段个数  0~256，用一个链表节点控制一个存储器数据段的
*                           传输，可以实现多缓冲区功能
 * @param       memblen : 存储器位宽      DMA_DEST_DATAWIDTH_BYTE,8位;
*                   DMA_DEST_DATAWIDTH_HALFWORD,16位;DMA_DEST_DATAWIDTH_WORD,32位
 * @param       meminc : 存储器增长方式 DMA_DINC_FIXED,不增长;
*                          DMA_DINC_INCREMENTED,增长
 * @retval      无
 */
void dcmi_dma_init(uint32_t *memaddr, uint16_t memsize, uint8_t memnum,
uint32_t memblen, uint32_t meminc)
{
    DMA_NodeConfTypeDef dma_node_conf_struct = {0};
    uint8_t i;

    if (memnum > (sizeof(g_dma_node_struct) / sizeof(g_dma_node_struct[0])))
    {
        node_used = sizeof(g_dma_node_struct) / sizeof(g_dma_node_struct[0]);
    }
    else
    {
        node_used = memnum;
    }

    /* 复位链表 */
    HAL_DMAEx_List_ResetQ(&g_dma_qlist_struct);

    /* 构建链表节点 */
    dma_node_conf_struct.NodeType = DMA_GPDMA_LINEAR_NODE;
    dma_node_conf_struct.Init.Request = GPDMA1_REQUEST_DCMI;
    dma_node_conf_struct.Init.BlkHWRequest = DMA_BREQ_SINGLE_BURST;
    dma_node_conf_struct.Init.Direction = DMA_PERIPH_TO_MEMORY;
    dma_node_conf_struct.Init.SrcInc = DMA_SINC_FIXED;
    dma_node_conf_struct.Init.DestInc = meminc;
    dma_node_conf_struct.Init.SrcDataWidth = DMA_SRC_DATAWIDTH_WORD;
    dma_node_conf_struct.Init.DestDataWidth = memblen;
    dma_node_conf_struct.Init.SrcBurstLength = 1;
    dma_node_conf_struct.Init.DestBurstLength = 1;
dma_node_conf_struct.Init.TransferAllocatedPort = DMA_SRC_ALLOCATED_PORT0
| DMA_DEST_ALLOCATED_PORT1;
dma_node_conf_struct.Init.TransferEventMode =
DMA_TCEM_EACH_LL_ITEM_TRANSFER;
    dma_node_conf_struct.Init.Mode = DMA_NORMAL;
    dma_node_conf_struct.DataHandlingConfig.DataExchange = DMA_EXCHANGE_NONE;
    dma_node_conf_struct.DataHandlingConfig.DataAlignment = DMA_DATA_UNPACK;
dma_node_conf_struct.TriggerConfig.TriggerPolarity =
DMA_TRIG_POLARITY_MASKED;
    dma_node_conf_struct.SrcAddress = (uint32_t)&g_dcmi_handle.Instance->DR;
    dma_node_conf_struct.DataSize = memsize * sizeof(uint32_t);
    for (i = 0; i < node_used; i++)
    {
        dma_node_conf_struct.DstAddress = memaddr[i];
        HAL_DMAEx_List_BuildNode(&dma_node_conf_struct, &g_dma_node_struct[i]);
        if (i == 0)
        {
            HAL_DMAEx_List_InsertNode(&g_dma_qlist_struct, NULL,
&g_dma_node_struct[i]);
        }
        else
        {
            HAL_DMAEx_List_InsertNode(&g_dma_qlist_struct,
&g_dma_node_struct[i - 1], &g_dma_node_struct[i]);
        }
    }

    /* 循环链表 */
    HAL_DMAEx_List_SetCircularMode(&g_dma_qlist_struct);

    /* 初始化DMA通道为链表模式 */
    g_dcmi_dma_handle.Instance = GPDMA1_Channel0;
    g_dcmi_dma_handle.InitLinkedList.Priority = DMA_HIGH_PRIORITY;
    g_dcmi_dma_handle.InitLinkedList.LinkStepMode = DMA_LSM_FULL_EXECUTION;
g_dcmi_dma_handle.InitLinkedList.LinkAllocatedPort =
DMA_LINK_ALLOCATED_PORT1;
g_dcmi_dma_handle.InitLinkedList.TransferEventMode =
DMA_TCEM_EACH_LL_ITEM_TRANSFER;
    g_dcmi_dma_handle.InitLinkedList.LinkedListMode = DMA_LINKEDLIST_CIRCULAR;
    HAL_DMAEx_List_DeInit(&g_dcmi_dma_handle);
    HAL_DMAEx_List_Init(&g_dcmi_dma_handle);

    /* 链接链表到DMA通道 */
    HAL_DMAEx_List_LinkQ(&g_dcmi_dma_handle, &g_dma_qlist_struct);

    /* 链接到外设 */
    __HAL_LINKDMA(&g_dcmi_handle, DMA_Handle, g_dcmi_dma_handle);

    /* 配置DMA通道的安全和特权属性 */
    HAL_DMA_ConfigChannelAttributes(&g_dcmi_dma_handle, DMA_CHANNEL_NPRIV);

    /* 注册DMA传输完成回调函数 */
HAL_DMA_RegisterCallback(&g_dcmi_dma_handle, HAL_DMA_XFER_CPLT_CB_ID,
dcmi_dma_transfer_complete_cb);

    HAL_DMAEx_List_Start_IT(&g_dcmi_dma_handle);
}

       该函数用于配置DCMI的DMA传输，其源地址固定为：DCMI->DR，而目的地址可变（LCD或者SRAM）。DMA被配置为循环模式，一旦开启，DMA将不停的循环传输数据。

       下面介绍的是DCMI启动传输和关闭传输函数，它们的定义分别如下：

/**
 * @brief   启动DCMI传输
 * @param   无
 * @retval  无
 */
void dcmi_start(void)
{
    g_dcmi_handle.Instance->CR |= DCMI_CR_CAPTURE;
}

/**
 * @brief   停止DCMI传输
 * @param   无
 * @retval  无
 */
void dcmi_stop(void)
{
    g_dcmi_handle.Instance->CR &= ~(DCMI_CR_CAPTURE);
    while ((g_dcmi_handle.Instance->CR & DCMI_CR_CAPTURE) == DCMI_CR_CAPTURE);
}

       下面介绍的是DCMI中断服务函数（及相关回调函数）、GPDMA中断服务函数和DMA传输完成回调函数，它们的定义分别如下：

/**
 * @brief   DCMI中断服务函数
 * @param   无
 * @retval  无
 */
void DCMI_PSSI_IRQHandler(void)
{
    HAL_DCMI_IRQHandler(&g_dcmi_handle);
}

/**
 * @brief   HAL库DCMI帧捕获完成回调函数
 * @param   hdcmi: DCMI句柄指针
 * @retval  无
 */
void HAL_DCMI_FrameEventCallback(DCMI_HandleTypeDef *hdcmi)
{
    uint32_t node_addr;
    uint8_t node;
    uint8_t i;

    if (hdcmi->Instance == DCMI)
    {
        node_addr = (hdcmi->DMA_Handle->Instance->CLBAR & DMA_CLBAR_LBA)
| (hdcmi->DMA_Handle->Instance->CLLR & DMA_CLLR_LA);
        for (i=0; i<node_used; i++)
        {
            if (node_addr == (uint32_t)&g_dma_node_struct[i])
            {
                node = (i != 0) ? (i - 1) : (node_used - 1);
                break;
            }
        }

        dcmi_frame_transfer_complete_user_cb(hdcmi, node);

        __HAL_DCMI_ENABLE_IT(hdcmi, DCMI_IT_FRAME);
    }
}

/**
 * @brief   DCMI帧捕获完成回调函数
 * @param   hdcmi: DCMI句柄指针
 * @param   node: 正在传输的DMA链表节点编号
 * @retval  无
 */
__weak void dcmi_frame_transfer_complete_user_cb(DCMI_HandleTypeDef *hdcmi, uint8_t node)
{
    UNUSED(hdcmi);
    UNUSED(node);
}

/**
 * @brief   GPDMA1通道0中断服务函数
 * @param   无
 * @retval  无
 */
void GPDMA1_Channel0_IRQHandler(void)
{
    HAL_DMA_IRQHandler(&g_dcmi_dma_handle);
}

/**
 * @brief   DMA传输完成回调函数
 * @param   dma_handle: DMA句柄指针
 * @retval  无
 */
static void dcmi_dma_transfer_complete_cb(DMA_HandleTypeDef *const dma_handle)
{
    uint32_t node_addr;
    uint8_t node;
    uint8_t i;

node_addr = (dma_handle->Instance->CLBAR & DMA_CLBAR_LBA)
| (dma_handle->Instance->CLLR & DMA_CLLR_LA);
    for (i=0; i<node_used; i++)
    {
        if (node_addr == (uint32_t)&g_dma_node_struct[i])
        {
            node = (i != 0) ? (i - 1) : (node_used - 1);
            break;
        }
    }

    dcmi_dma_transfer_complete_user_cb(node);
}

/**
 * @brief   DMA传输完成用户回调函数
 * @param   node: 传输完成的DMA链表节点编号
 * @retval  无
 */
__weak void dcmi_dma_transfer_complete_user_cb(uint8_t node)
{
    UNUSED(node);
}

       其中：DCMI_PSSI_IRQHandler函数（及相关回调函数），用于处理帧捕获完成中断，可以实现帧率统计（需要定时器支持）和JPEG数据处理等。实际上当捕获到一帧数据后，调用的是HAL库回调函数HAL_DCMI_FrameEventCallback进行处理，然后在该函数里面又调用了我们自己定义的回调函数dcmi_frame_transfer_complete_user_cb。

       当发生DMA传输完成中断后，会进入GPDMA1_Channel0_IRQHandler函数，然后调用dcmi_dma_transfer_complete_cb() DMA传输完成回调函数。该函数里面又调用了我们自己定义的回调函数dcmi_dma_transfer_complete_user_cb，用于更新采集到的JPEG数据量。

       DCMI驱动代码就介绍到这里。

       2. OV5640驱动代码

       这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。OV5640驱动源码包括六个文件：ov5640.c、ov5640.h、ov5640af.h、ov5640cfg.h、sccb.c和sccb.h。

       其中sccb.c和sccb.h是SCCB通信接口的驱动代码。OV5640的寄存器通过SCCB时序访问并设置，SCCB时序和IIC时序十分类似，这里我们也是用软件模拟SCCB时序。

       下面，首先介绍sccb.h头文件中SCCB的IO口宏定义，其定义情况如下：

/* 引脚 定义 */
#define SCCB_SCL_GPIO_PORT           GPIOB
#define SCCB_SCL_GPIO_PIN            GPIO_PIN_10
#define SCCB_SCL_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOB_CLK_ENABLE(); } while(0)

#define SCCB_SDA_GPIO_PORT          GPIOB
#define SCCB_SDA_GPIO_PIN         GPIO_PIN_3
#define SCCB_SDA_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOB_CLK_ENABLE(); } while(0)

/* IO操作函数 */
#define SCCB_SCL(x)    do{ x ? \
   HAL_GPIO_WritePin(SCCB_SCL_GPIO_PORT, SCCB_SCL_GPIO_PIN, GPIO_PIN_SET) : \
   HAL_GPIO_WritePin(SCCB_SCL_GPIO_PORT, SCCB_SCL_GPIO_PIN, GPIO_PIN_RESET); \
                            }while(0)       /* SCL */

#define SCCB_SDA(x)   do{ x ? \
   HAL_GPIO_WritePin(SCCB_SDA_GPIO_PORT, SCCB_SDA_GPIO_PIN, GPIO_PIN_SET) : \
   HAL_GPIO_WritePin(SCCB_SDA_GPIO_PORT, SCCB_SDA_GPIO_PIN, GPIO_PIN_RESET); \
                            }while(0)       /* SDA */

#define SCCB_READ_SDA    HAL_GPIO_ReadPin(SCCB_SDA_GPIO_PORT, SCCB_SDA_GPIO_PIN)

       SCCB时序有两根信号线（SCCB_SCL和SCCB_SDA），所以这里定义了两个IO口（PB10和PB3）来控制。IO操作函数有三个，包括SCCB_SCL用于控制时钟，SCCB_SDA是写IO口输出的值为逻辑1或者逻辑0，SCCB_READ_SDA是读取IO口的值，逻辑1或者逻辑0。

       接下来介绍sccb.c文件的代码，首先是SCCB接口初始化函数，该函数主要就是初始化PB10和PB3两个IO口，其定义如下：

/**
 * @brief   初始化SCCB
 * @param   无
 * @retval  无
 */
void sccb_init(void)
{
    GPIO_InitTypeDef gpio_init_struct = {0};

    /* 时钟使能 */
    SCCB_SCL_GPIO_CLK_ENABLE();
    SCCB_SDA_GPIO_CLK_ENABLE();

    /* 配置SCL引脚 */
    gpio_init_struct.Pin = SCCB_SCL_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;
    gpio_init_struct.Pull = GPIO_PULLUP;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(SCCB_SCL_GPIO_PORT, &gpio_init_struct);

    /* 配置SDA引脚 */
    gpio_init_struct.Pin = SCCB_SDA_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_OD;
    gpio_init_struct.Pull = GPIO_PULLUP;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(SCCB_SDA_GPIO_PORT, &gpio_init_struct);

    sccb_stop();
}

       这里的PB3（SDA）引脚设置为带上拉的开漏输出，这样设置的好处是：SDA引脚不用再设置IO口方向了，因为开漏输出模式下，STM32的IO口可以读取外部信号的高低电平，这个在前面介绍GPIO外设的时候已经讲解过。初始化IO口后，调用sccb_stop函数停止总线上的所有设备，防止误操作。

       sccb.c文件的其它函数，这里就不再介绍了，主要都是IO口模拟SCCB时序的相关函数，详细请看源码。

       ov5640.c、ov5640.h、ov5640af.h和ov5640cfg.h这四个文件主要就是用于OV5640摄像头的初始化，当然也要使用到SCCB的驱动代码。

       ov5640cfg.h文件存放的是OV5640初始化数组，总共有3个数组。我们大概了解下数组结构，每个数组条目的第一个字节为寄存器号（也就是寄存器地址），第二个字节为要设置的值，比如{0x4300, 0x30}，就表示在0x4300地址，写入0X30这个值。

       三个数组中，ov5640_init_reg_tbl数组，用于初始化OV5640，该数组必须最 先进行配置；ov5640_rgb565_reg_tbl数组，用于设置OV5640的输出格式为RGB565，分辨率为1280*800，帧率为15帧，在RGB模式下使用；OV5640_jpeg_reg_tbl数组用于设置OV5640的输出格式为JPEG，分辨率为2592*1944，帧率为7.5帧，在JPEG模式下使用。由于数组的篇幅过长，就不列出来了，请对照源码理解。

       ov5640af.h文件存放的是OV5640自动对焦配置数组，前面介绍过。

       下面开始介绍ov5640.h文件，主要是OV5640的PWDN和RESET引脚定义和控制函数，以及OV5640的ID、访问地址和相关寄存器定义，其定义如下：

/* PWDN和RESET 引脚 定义 */
#define OV_PWDN_GPIO_PORT            GPIOC
#define OV_PWDN_GPIO_PIN           GPIO_PIN_1
#define OV_PWDN_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)

#define OV_RESET_GPIO_PORT         GPIOC
#define OV_RESET_GPIO_PIN           GPIO_PIN_0
#define OV_RESET_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)

/* IO控制函数 */
#define OV5640_PWDN(x)    do{ x ? \
     HAL_GPIO_WritePin(OV_PWDN_GPIO_PORT, OV_PWDN_GPIO_PIN, GPIO_PIN_SET) : \
   HAL_GPIO_WritePin(OV_PWDN_GPIO_PORT, OV_PWDN_GPIO_PIN, GPIO_PIN_RESET); \
                            }while(0)      /* POWER DOWN控制信号 */

#define OV5640_RST(x)     do{ x ? \
    HAL_GPIO_WritePin(OV_RESET_GPIO_PORT, OV_RESET_GPIO_PIN, GPIO_PIN_SET) : \
     HAL_GPIO_WritePin(OV_RESET_GPIO_PORT, OV_RESET_GPIO_PIN, GPIO_PIN_RESET); \
                            }while(0)      /* 复位控制信号 */

/* OV5640的ID和访问地址 */
#define OV5640_ID           0X5640       /* OV5640的芯片ID */
#define OV5640_ADDR         0X3C         /* OV5640的IIC地址 */

       下面开始介绍ov5640.c文件，首先是OV5640初始化函数，其定义如下：

/**
 * @brief   初始化OV5640
 * @param   无
 * @retval  初始化结果
 * @arg     0: 成功
 * @arg     1: 失败
 */
uint8_t ov5640_init(void)
{
    GPIO_InitTypeDef gpio_init_struct = {0};
    uint16_t id;
    uint16_t i;

    /* 使能时钟 */
    OV_RESET_GPIO_CLK_ENABLE();

    /* 初始化RESET引脚 */
    gpio_init_struct.Pin = OV_RESET_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;
    gpio_init_struct.Pull = GPIO_PULLUP;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(OV_RESET_GPIO_PORT, &gpio_init_struct);

    /* 硬件复位 */
    OV5640_RST(0);
    delay_ms(20);
    OV5640_PWDN(0);
    delay_ms(5);
    OV5640_RST(1);
    delay_ms(20);

    /* 初始化SCCB */
    sccb_init();

    /* 校验ID */
    id = ov5640_read_reg(0x300A) << 8;
    id |= ov5640_read_reg(0x300B);
    if (id != OV5640_ID)
    {
        return 1;
    }

    /* 软件复位 */
    ov5640_write_reg(0x3103, 0x11);
    ov5640_write_reg(0x3008, 0x82);
    delay_ms(10);

    /* 初始化OV5640寄存器 */
    for (i=0; i<(sizeof(ov5640_init_reg_tbl) / sizeof(ov5640_init_reg_tbl[0])); i++)
    {
        ov5640_write_reg(ov5640_init_reg_tbl[i][0], ov5640_init_reg_tbl[i][1]);
    }

    /* 检查闪光灯 */
    ov5640_flash_ctrl(1);
    delay_ms(50);
    ov5640_flash_ctrl(0);

    return 0;
}

       该函数除了初始化OV5640相关的IO口，最主要的是完成OV5640的寄存器序列初始化。OV5640的寄存器特多（百几十个），配置特麻烦，幸好厂家有提供参考配置序列，就存放在上面介绍的ov5640_ init_reg_tbl这个数组里面。

       另外，在ov5640.c里面，还有几个函数比较重要，这里不贴代码了，只介绍功能：

       ov5640_outsize_set函数，用于设置图像输出大小；

       ov5640_image_window_set函数，用于设置图像开窗大小(ISP大小)；

       ov5640_focus_init函数，用于初始化自动对焦功能；

       ov5640_focus_single函数，用于实现一次自动对焦；

       ov5640_focus_constant函数，用于开启持续自动对焦功能；

       其中，ov5640_outsize_set和ov5640_image_window_set函数就是前面在41.1.1节所介绍的3个窗口的设置，它们共同决定了图像的输出。

       其它的函数就不列出来了，请大家查看源码。

       3. TIMER驱动代码

       TIMER驱动代码我们主要就是用到定时器6，在定时器6更新中断回调函数中打印帧率，更新中断回调函数定义如下：

/**
 * @brief       定时器更新中断回调函数
 * @param       htim:定时器句柄指针
 * @retval      无
 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == BTIM_TIMX_INT)
    {
        printf("Frame: %d\r\n", g_ov_frame);
        g_ov_frame = 0;
    }
}

       g_ov_frame变量在main.c中被定义，用于存放帧率。TIMER的其它驱动代码在介绍定时器的时候已经介绍过，请看源码。

       4. USART2驱动代码

       这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。USART2驱动源码包括两个文件：usart2.c和usart2.h。

       usart2.h头文件对usart2的IO口做了宏定义，具体如下：

/* USART2相关定义 */
#define USART2_UX                     USART2
#define USART2_UX_CLK_ENABLE()   do { __HAL_RCC_USART2_CLK_ENABLE(); } while (0)
#define USART2_UX_TX_GPIO_PORT          GPIOA
#define USART2_UX_TX_GPIO_PIN            GPIO_PIN_2
#define USART2_UX_TX_GPIO_AF             GPIO_AF7_USART2
#define USART2_UX_TX_GPIO_CLK_ENABLE()
do { __HAL_RCC_GPIOA_CLK_ENABLE(); } while (0)

       PA2复用为串口2的发送引脚。

       下面介绍usart2.c文件的串口2初始化函数，其定义如下：

/**
 * @brief   初始化USART2
 * @param   baudrate: 通信波特率
 * @retval  无
 */
void usart2_init(uint32_t baudrate)
{
    GPIO_InitTypeDef gpio_init_struct = {0};

    /* 使能时钟 */
    USART2_UX_CLK_ENABLE();
    USART2_UX_TX_GPIO_CLK_ENABLE();

    /* 初始化TX引脚 */
    gpio_init_struct.Pin = USART2_UX_TX_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_AF_PP;
    gpio_init_struct.Pull = GPIO_PULLUP;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    gpio_init_struct.Alternate = USART2_UX_TX_GPIO_AF;
    HAL_GPIO_Init(USART2_UX_TX_GPIO_PORT, &gpio_init_struct);

    /* 初始化USART2 */
    g_usart2_handle.Instance = USART2_UX;
    g_usart2_handle.Init.BaudRate = baudrate;
    g_usart2_handle.Init.WordLength = UART_WORDLENGTH_8B;
    g_usart2_handle.Init.StopBits = UART_STOPBITS_1;
    g_usart2_handle.Init.Parity = UART_PARITY_NONE;
    g_usart2_handle.Init.Mode = UART_MODE_TX;
    g_usart2_handle.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    g_usart2_handle.Init.OverSampling = UART_OVERSAMPLING_16;
    g_usart2_handle.Init.OneBitSampling = UART_ONE_BIT_SAMPLE_DISABLE;
    g_usart2_handle.Init.ClockPrescaler = UART_PRESCALER_DIV1;
    HAL_UART_Init(&g_usart2_handle);
}

       该部分代码比较简单，基本usart_init函数是一样的。

       5. main.c代码

       main.c前面定义了一些变量和数组，具体如下：

static uint8_t g_ov_mode; /* OV5640输出数据格式
                              * 0: RGB565格式
                              * 1: JPEG格式
                              */
uint8_t g_ov_frame = 0;    /* 帧数 */

/* JPEG相关数据缓存定义 */
/* JPEG数据接收缓冲区区域大小（最大65535字节），单位：字 */
#define JPEG_BUF_REGION_SIZE    (16306)
#define JPEG_BUF_REGION_NUM     (DMA_NODE_NUM)     /* JPEG数据接收缓冲区区域数量 */
static uint32_t g_jpeg_data_buf[JPEG_BUF_REGION_NUM][JPEG_BUF_REGION_SIZE]
__attribute__((aligned(4))); /* JPEG数据缓冲区 */
static uint32_t g_jpeg_data_recv_len = 0;      /* JPEG数据缓冲区中有效数据的长度 */

/* JPEG数据状态
 * 0: 未采集完成
* 1: 采集完成
 */
static uint8_t g_jpeg_data_sta = 0;

/* OV5640特效名称定义 */
static const char *effects_tbl[] = {"Normal", "Cool", "Warm", "B&W",
 "Yellowish ", "Inverse", "Greenish"};

/* JPEG图片尺寸名称定义 */
static const char *jpeg_size_tbl[] = {"QQVGA", "QVGA", "VGA", "SVGA", "XGA",
"WXGA", "WXGA+", "SXGA", "UXGA", "1080P", "QXGA", "500W"};

/* JPEG图片尺寸参数定义 */
static const uint16_t jpeg_size_param_tbl[][2] = {
    { 160,  120},   /* QQVGA */
    { 320,  240},   /* QVGA */
    { 640,  480},   /* VGA */
    { 800,  600},   /* SVGA */
    {1024,  768},   /* XGA */
    {1280,  800},   /* WXGA */
    {1440,  900},   /* WXGA+ */
    {1280, 1024},   /* SXGA */
    {1600, 1200},   /* UXGA */
    {1920, 1080},   /* 1080P */
    {2048, 1536},   /* QXGA */
    {2592, 1944}    /* 500W */
};

       在main.c里面，总共有5个函数，我们接下来分别介绍。首先是DCMI帧捕获完成回调函数，其定义如下：

/**
 * @brief   DCMI帧捕获完成回调函数
 * @param   hdcmi: DCMI句柄指针
 * @param   node: 正在传输的DMA链表节点编号
 * @retval  无
 */
void dcmi_frame_transfer_complete_user_cb(DCMI_HandleTypeDef *hdcmi,
uint8_t node)
{
    UNUSED(node);

    LED1_TOGGLE();
    g_ov_frame++;
    if (g_ov_mode != 0)
    {
        /* 停止DCMI捕获 */
        dcmi_stop();

        /* 更新采集到的JPEG数据量 */
        g_jpeg_data_recv_len += (JPEG_BUF_REGION_SIZE –
(__HAL_DMA_GET_COUNTER(hdcmi->DMA_Handle) / sizeof(uint32_t)));

        /* 标记JPEG数据采集完成 */
        g_jpeg_data_sta = 1;
    }
    else
    {
        /* 更新LCD显示位置 */
        lcd_set_cursor(0, 0);
        lcd_write_ram_prepare();
    }
}

       该函数用于DCMI帧捕获完成相关代码，包括：LED1翻转；帧数变量g_ov_frame++；如果是JPEG格式，停止DCMI捕获、更新采集到的JPEG数据量、标记JPEG数据采集完成；如果是RGB565格式，更新LCD显示位置。

       接下来介绍的是DMA传输完成用户回调函数，其定义如下：

/**
 * @brief   DMA传输完成用户回调函数
 * @param   node: 传输完成的DMA链表节点编号
 * @retval  无
 */
void dcmi_dma_transfer_complete_user_cb(uint8_t node)
{
    if (g_ov_mode != 0)
    {
        /* 更新采集到的JPEG数据量 */
        g_jpeg_data_recv_len += JPEG_BUF_REGION_SIZE;
    }
}

       该函数用于更新采集到的JPEG数据量。

       接下来介绍的是JPEG测试函数，其定义如下：

/**
 * @brief   JPEG测试
 * @param   无
 * @retval  无
 */
void jpeg_test(void)
{
    char msgbuf[15];
    uint8_t effect = 0;
    uint8_t size = 0;
    uint8_t *pbuf;
    uint32_t i;
    uint32_t jpeg_start_index;
    uint32_t jpeg_data_len;
    uint32_t memaddr[JPEG_BUF_REGION_NUM];
    uint8_t key;

    lcd_clear(WHITE);
    lcd_show_string(30, 50, 200, 16, 16, "STM32", RED);
    lcd_show_string(30, 70, 200, 16, 16, "OV5640 JPEG Mode", RED);
    lcd_show_string(30, 90, 200, 16, 16, "KEY0: Auto Focus", RED);
    lcd_show_string(30, 110, 200, 16, 16, "KEY1: Effects", RED);
    lcd_show_string(30, 130, 200, 16, 16, "KEY_UP: Size", RED);
    sprintf(msgbuf, "Effect: %s", effects_tbl[effect]);
    lcd_show_string(30, 150, 200, 16, 16, msgbuf, RED);
    sprintf(msgbuf, "JPEG Size: %s", jpeg_size_tbl[size]);
    lcd_show_string(30, 170, 200, 16, 16, msgbuf, RED);

    /* 配置OV5640 */
    ov5640_rgb565_mode();
    ov5640_focus_init();
    ov5640_jpeg_mode();
    ov5640_light_mode(0);
    ov5640_color_saturation(3);
    ov5640_brightness(4);
    ov5640_contrast(3);
    ov5640_sharpness(33);
    ov5640_focus_constant();
    ov5640_special_effects(effect);
ov5640_outsize_set(4, 0, jpeg_size_param_tbl[size][0],
jpeg_size_param_tbl[size][1]);

    lcd_set_cursor(0, 0);
    lcd_write_ram_prepare();

    /* 配置DCMI */
    dcmi_init();
    for (i=0; i<(sizeof(memaddr) / sizeof(memaddr[0])); i++)
    {
        memaddr[i] = (uint32_t)g_jpeg_data_buf[i];
    }
dcmi_dma_init(memaddr, JPEG_BUF_REGION_SIZE, sizeof(memaddr)
/ sizeof(memaddr[0]), DMA_DEST_DATAWIDTH_WORD, DMA_DINC_INCREMENTED);
    dcmi_start();

    while (1)
    {
        if (g_jpeg_data_sta == 1)
        {
            printf("Receive JPEG Data Size: %d\r\n",
g_jpeg_data_recv_len * sizeof(uint32_t));

            /* 寻找JPEG数据的开头（0xFF 0xD8）和结尾（0xFF 0xD9） */
            pbuf = (uint8_t *)g_jpeg_data_buf;
            jpeg_start_index = JPEG_BUF_REGION_NUM * JPEG_BUF_REGION_SIZE
* sizeof(uint32_t);
            jpeg_data_len = 0;
            for (i=1; i<(g_jpeg_data_recv_len * sizeof(uint32_t)); i++)
            {
                if (jpeg_start_index == JPEG_BUF_REGION_NUM
* JPEG_BUF_REGION_SIZE * sizeof(uint32_t))
                {
                    if ((pbuf[i - 1] == 0xFF) && (pbuf[i] == 0xD8))
                    {
                        jpeg_start_index = i - 1;
                    }
                }
                else
                {
                    if ((pbuf[i - 1] == 0xFF) && (pbuf[i] == 0xD9))
                    {
                        jpeg_data_len = i - 1 - jpeg_start_index + 2;
                        break;
                    }
                }
            }

            /* 通过串口输出有效的JPEG数据 */
            if (jpeg_data_len != 0)
            {
                printf("JPEG Data Size: %d\r\n", jpeg_data_len);

                for (i=0; i<jpeg_data_len; i++)
                {
                    key = key_scan(0);
                    if (key)
                    {
                        break;
                    }

                    while ((USART2->ISR & USART_ISR_TC) != USART_ISR_TC);
                    USART2->TDR = pbuf[jpeg_start_index + i];
                }
            }

            /* 处理按键 */
            if (key)
            {
                if (key == KEY0_PRES)
                {
                    /* 单次自动对焦 */
                    ov5640_focus_single();
                }
                else if (key == KEY1_PRES)
                {
                    /* 特效切换 */
                    if (++effect == 7)
                    {
                        effect = 0;
                    }
                    ov5640_special_effects(effect);
                    sprintf(msgbuf, "Effect: %s", effects_tbl[effect]);
                    lcd_fill(30, 150, 239, 150 + 16, WHITE);
                    lcd_show_string(30, 150, 200, 16, 16, msgbuf, RED);
                }
                else if (key == WKUP_PRES)
                {
                    /* 尺寸切换 */
                    if (++size == 9)
                    {
                        size = 0;
                    }
                    ov5640_outsize_set(4, 0, jpeg_size_param_tbl[size][0],
jpeg_size_param_tbl[size][1]);
                    sprintf(msgbuf, "JPEG Size: %s", jpeg_size_tbl[size]);
                    lcd_fill(30, 170, 239, 170 + 16, WHITE);
                    lcd_show_string(30, 170, 200, 16, 16, msgbuf, RED);
                }
                key = 0;
            }

            /* 开启下一帧JPEG数据采集 */
            g_jpeg_data_sta = 0;
            g_jpeg_data_recv_len = 0;
            dcmi_dma_init(memaddr, JPEG_BUF_REGION_SIZE, sizeof(memaddr)
/ sizeof(memaddr[0]), DMA_DEST_DATAWIDTH_WORD, DMA_DINC_INCREMENTED);
            dcmi_start();
        }
    }
}

       该函数将OV5640设置为JPEG模式，并开启持续自动对焦、实现OV5640的JPEG数据接收，通过串口2发送给上位机软件。

       接下来介绍的是RGB565测试函数，其定义如下：

/**
 * @brief   RGB565测试
 * @param   无
 * @retval  无
 */
void rgb565_test(void)
{
    uint8_t key;
    float fac = 0;
    uint8_t effect = 0, contrast = 2;
    uint8_t scale = 1;
    uint8_t msgbuf[15];
    uint16_t outputheight = 0;
    uint32_t memaddr;
    uint8_t i;

    lcd_clear(WHITE);
    lcd_show_string(30, 50, 200, 16, 16, "STM32", RED);
    lcd_show_string(30, 70, 200, 16, 16, "OV5640 RGB565 Mode", RED);
    lcd_show_string(30, 90, 200, 16, 16, "KEY0: Auto Focus", RED);
    lcd_show_string(30, 110, 200, 16, 16, "KEY1: Effects", RED);
    lcd_show_string(30, 130, 200, 16, 16, "KEY_UP: Fullsize/Scale", RED);

    /* 配置OV5640 */
    ov5640_rgb565_mode();
    ov5640_focus_init();
    ov5640_light_mode(0);
    ov5640_color_saturation(3);
    ov5640_brightness(4);
    ov5640_contrast(3);
    ov5640_sharpness(33);
    ov5640_focus_constant();
    if (lcddev.height == 1024)
    {
        outputheight = 800;
        ov5640_write_reg(0x3035, 0x51);
    }
    else if (lcddev.height == 1280)
    {
        outputheight = 600;
        ov5640_write_reg(0x3035, 0x51);
    }
    else
    {
        outputheight = lcddev.height;
    }
    ov5640_outsize_set(4, 0, lcddev.width, outputheight);

    lcd_clear(WHITE);
    lcd_set_cursor(0, 0);
    lcd_write_ram_prepare();

    /* 配置DCMI */
    dcmi_init();
    memaddr = (uint32_t)&LCD->LCD_RAM;
dcmi_dma_init(&memaddr, UINT16_MAX, 1, DMA_DEST_DATAWIDTH_HALFWORD,
DMA_DINC_FIXED);
    dcmi_start();

    while (1)
    {
        key = key_scan(0);

        if (key)
        {
            if (key != KEY0_PRES)
            {
                dcmi_stop();    /* 非KEY1按下,停止显示 */
            }

            switch (key)
            {
                case KEY0_PRES: /* 执行一次自动对焦 */
                    ov5640_focus_single();
                    break;

                case KEY1_PRES: /* 特效设置 */
                    effect++;

                    if (effect > 6)effect = 0;

                    ov5640_special_effects(effect);         /* 设置特效 */
                    sprintf((char *)msgbuf, "%s", effects_tbl[effect]);
                    break;

                case WKUP_PRES: /* 1:1尺寸(显示真实尺寸)/缩放 */
                    scale = !scale;

                    if (scale == 0)
                    {
                        fac = (float)800 / outputheight;    /* 得到比例因子 */
                        ov5640_outsize_set((1280 - fac * lcddev.width) / 2,
(800 - fac * outputheight) / 2, lcddev.width, outputheight);
                        sprintf((char *)msgbuf, "Full Size 1:1");
                    }
                    else
                    {
                        ov5640_outsize_set(4, 0, lcddev.width, outputheight);
                        sprintf((char *)msgbuf, "Scale");
                    }

                    break;
            }

            if (key != KEY0_PRES)              /* 非KEY0按下 */
            {
                /* 显示提示内容 */
                lcd_show_string(30, 50, 210, 16, 16, (char*)msgbuf, RED);
                delay_ms(800);
                lcd_set_cursor(0, 0);
                lcd_write_ram_prepare();
                dcmi_start();                    /* 重新开始传输 */
            }
        }

        delay_ms(10);
    }
}

       该函数将OV5640设置为RGB565模式，并将接收到的数据，传送给LCD。当使用MCU屏的时候，完全由硬件DMA传输给LCD，CPU不用处理。

       接下来介绍的是main函数，其定义如下：

int main(void)
{
    uint8_t t = 0;
    uint8_t key;

    HAL_Init();                                   /* HAL库初始化 */
    HAL_ICACHE_Enable();                         /* 使能指令缓存 */
    sys_stm32_clock_init(250, 4, 2, 2);          /* 配置时钟，250MHz */
    delay_init(250);                              /* 初始化延时 */
    usart_init(115200);                          /* 初始化串口 */
    led_init();                                   /* 初始化LED */
    key_init();                                   /* 初始化按键 */
    btim_timx_int_init(10000 - 1, 25000 - 1);   /* 初始化基本定时器 */
    lcd_init();                                   /* 初始化LCD */
    usart2_init(1500000);                        /* 初始化USART2 */

    lcd_show_string(30, 50, 200, 16, 16, "STM32", RED);
    lcd_show_string(30, 70, 200, 16, 16, "OV5640 TEST", RED);
    lcd_show_string(30, 90, 200, 16, 16, "ATOM@ALIENTEK", RED);

    while (ov5640_init() != 0)                   /* 初始化OV5640 */
    {
        lcd_show_string(30, 110, 200, 16, 16, "OV5640 Error!", RED);
        delay_ms(500);
        lcd_show_string(30, 110, 200, 16, 16, "Please Check! ", RED);
        delay_ms(500);
        LED0_TOGGLE();
    }
    lcd_show_string(30, 110, 200, 16, 16, "OV5640 OK!   ", RED);

    /* 选择测试模式 */
    lcd_show_string(30, 130, 200, 16, 16, "KEY0: RGB565 Mode", BLUE);
    lcd_show_string(30, 150, 200, 16, 16, "KEY1: JPEG Mode", BLUE);
    while (1)
    {
        key = key_scan(0);
        if (key == KEY0_PRES)
        {
            g_ov_mode = 0;
            break;
        }
        else if (key == KEY1_PRES)
        {
            g_ov_mode = 1;
            break;
        }

        if (++t == 20)
        {
            t = 0;
            LED0_TOGGLE();
        }

        delay_ms(10);
    }

    /* 进入测试 */
    if (g_ov_mode == 0)
    {
        rgb565_test();
    }
    else
    {
        jpeg_test();
    }
}

       该函数完成对各相关硬件的初始化，然后检测OV5640，最后通过按键选择来调用jpeg_test还是rgb565_test，实现JPEG测试和RGB565测试。

        41.4 下载验证

       将程序下载到开发板后，可以看到LED0不停的闪烁，提示程序已经在运行了。LCD显示的内容如图41.4.1所示：

图41.4.1 摄像头实验程序运行效果图

       上图是摄像头已经正确的插上开发板上的运行结果，如果没有插上摄像头，会有错误的报错信息。在OV5640初始化成功后，屏幕提示选择测试模式，此时我们可以按KEY0，进入RGB565模式测试，也可以按KEY1，进入JPEG模式测试。

       按下KEY0后，选择RGB565模式，LCD满屏显示压缩放后的图像（有变形），如图41.4.1所示：

图41.4.1 RGB565模式测试图片

       此时，可以按KEY_UP切换为1:1显示（不变形）。同时还可以通过KEY0按键，执行一次自动对焦；KEY1按键，设置特效。

       当按KEY1后，选择JPEG模式，此时屏幕显示JPEG数据传输进程，如图41.4.2所示：

图41.4.2 JPEG模式测试图

       默认条件下，图像分辨率是QQVGA (160*120)的，硬件上：我们需要用一根杜邦线连接开发板的PA2排针到RXD排针端。

       打开上位机软件：XCAM V1.0.exe（路径：光盘 →6，软件资料 →软件 →串口&网络摄像头软件→XCAM V1.0.exe），选择正确的串口，然后波特率设置为1500000，打开即可收到下位机传过来的图片了。

       可以通过KEY_UP设置输出图像的尺寸（QQVGA~ 500W）。由于串口传输速率性能等的限制，当图像的尺寸大于SVGA (800*600)时，就基本无法显示了，如图41.4.3所示的是图像分辨率是VGA (640*480)的效果。

图41.4.3 XCAM V1.0.exe软件接收并显示JPEG图片

       KEY0按键，执行一次自动对焦；KEY1按键，设置特效。
