第二十四章 USMART调试组件实验

       本章，我们将向大家介绍一个十分重要的辅助调试工具：USMART调试组件。该组件由正点原子开发提供，功能类似linux的shell（RTT的finsh也属于此类）。USMART最主要的功能就是通过串口调用单片机里面的函数，并执行，对我们调试代码是很有帮助的。

       本章分为如下几个小节：

       24.1 USMART调试组件简介

       24.2 硬件设计

       24.3 程序设计

       24.4 下载验证

        24.1 USMART调试组件简介

       USMART是由正点原子开发的一个灵巧的串口调试互交组件，通过它你可以通过串口助手调用程序里面的任何函数，并执行。因此，你可以随意更改函数的输入参数（支持数字（10/16进制，支持负数)、字符串、函数入口地址等作为参数），单个函数最多支持10个输入参数，并支持函数返回值显示，目前最新版本为V3.5。

       USMART的特点如下：

       1， 可以调用绝大部分用户直接编写的函数。

       2， 资源占用极少（最少情况：FLASH:4K；SRAM:72B）。

       3， 支持参数类型多（数字（包含10/16进制，支持负数）、字符串、函数指针等）。

       4， 支持函数返回值显示。

       5， 支持参数及返回值格式设置。

       6， 支持函数执行时间计算（V3.1及以后的版本新特性）。

       7， 支持AC6编译器。

       有了USMART，你可以轻易的修改函数参数、查看函数运行结果，从而快速解决问题。比如你调试一个摄像头模块，需要修改其中的几个参数来得到最佳的效果，普通的做法：写函数→修改参数→下载→看结果→不满意→修改参数→下载→看结果→不满意….不停的循环，直到满意为止。这样做很麻烦不说，单片机也是有寿命的啊，老这样不停的刷，很折寿的。而利用USMART，则只需要在串口调试助手里面输入函数及参数，然后直接串口发送给单片机，就执行了一次参数调整，不满意的话，你在串口调试助手修改参数在发送就可以了，直到你满意为止。这样，修改参数十分方便，不需要编译、不需要下载、不会让单片机折寿。

       USMART支持的参数类型基本满足任何调试了，支持的类型有：10或者16进制数字、字符串指针（如果该参数是用作参数返回的话，可能会有问题！）、函数指针等。因此绝大部分函数，可以直接被USMART调用，对于不能直接调用的，你只需要重写一个函数，把影响调用的参数去掉即可，这个重写后的函数，即可以被USMART调用了。

       USMART的实现流程简单概括就是：第一步，添加需要调用的函数（在usmart_config.c里面的usmart_nametab数组里面添加）；第二步，初始化串口；第三步，初始化USMART（通过usmart_init函数实现）；第四步，轮询usmart_scan函数，处理串口数据。

       经过以上简单介绍，我们对USMART有了个大概了解，接下来我们来简单介绍下USMART组件的移植。USMART组件总共包含8文件如图24.1.1所示：

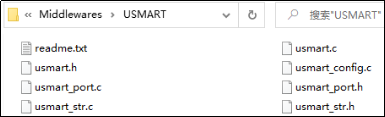

图24.1.1 USMART组件代码

       USMART每个文件的作用如表24.1.1所示：

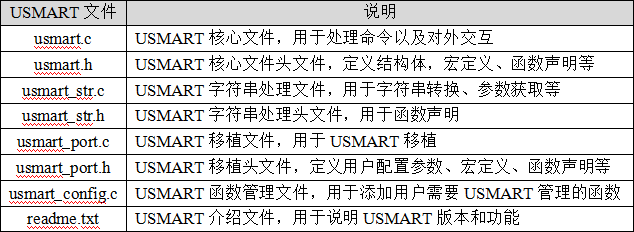

表24.1.1 USMART文件介绍

       经过以上简单介绍，我们对USMART有了个大概了解，接下来我们将在下一小节给大家介绍USMART组件的移植和使用。

        24.2 硬件设计

       1. 例程功能

       本实验通过usmart调用单片机里面的函数，实现对LCD显示和LED以及延时的控制。LED0闪烁用于提示程序正在运行。

       2. 硬件资源

       1）LED灯

              LED0 - PB4

              LED1 - PB5

       2）串口1(PA9/PA10连接在板载USB转串口芯片CH340上面)

       3）正点原子2.8/3.5/4.3/7寸TFTLCD模块(仅限MCU屏，16位8080并口驱动)

       4）定时器4

        24.3 程序设计

       24.3.1 程序流程图

图24.3.1.1 USMART调试组件实验程序流程图

       24.3.2 程序解析

       1. USMART驱动代码

       这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。USMART驱动源码包括七个文件：usmart.h、usmart_port.c、usmart_port.h、usmart_str.c、usmart.c、usmart_config.c和usmart_str.h。

       要使用USMART，我们先得进行代码移植，USMART的移植非常简单，我们只需要修改usmart_port.c里面的5个函数即可完成移植。

       第一个函数，USMART输入数据流获取函数，该函数的实现代码如下：

/**
 * @brief      获取输入数据流(字符串)
 *   @note      USMART通过解析该函数返回的字符串以获取函数名及参数等信息
 * @param       无
 * @retval
 *   @arg       0,  没有接收到数据
 *   @arg       其他,数据流首地址(不能是0)
 */
char *usmart_get_input_string(void)
{
    uint8_t len;
    char *pbuf = 0;
    if (g_usart_rx_sta & 0x8000)         /* 串口接收完成？ */
    {
        len = g_usart_rx_sta & 0x3fff;   /* 得到此次接收到的数据长度 */
        g_usart_rx_buf[len] = '\0';      /* 在末尾加入结束符. */
        pbuf = (char*)g_usart_rx_buf;
        g_usart_rx_sta = 0;              /* 开启下一次接收 */
    }
    return pbuf;
}

       该函数通过SYSTEM文件夹默认的串口接收来实现输入数据流获取。SYSTEM文件夹里面的串口接收函数，最大可以一次接收200字节，用于从串口接收函数名和参数等。大家如果在其他平台移植，请参考SYSTEM文件夹串口接收的实现方式进行移植（详细接收原理请参考：串口通信实验）。

       第二个是usmart_timx_init函数，该函数的实现代码如下：

/**
 * @brief      定时器初始化函数
 * @param       arr:自动重装载值
 *               psc:定时器分频系数
 * @retval     无
 */
void usmart_timx_init(uint16_t arr, uint16_t psc)
{
    USMART_TIMX_CLK_ENABLE();
    g_timx_usmart_handle.Instance = USMART_TIMX;    /* 通用定时器4 */
    g_timx_usmart_handle.Init.Prescaler = psc;       /* 分频系数 */
    g_timx_usmart_handle.Init.CounterMode = TIM_COUNTERMODE_UP;  /* 向上计数器 */
    g_timx_usmart_handle.Init.Period = arr;          /* 自动装载值 */
    g_timx_usmart_handle.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    HAL_TIM_Base_Init(&g_timx_usmart_handle);
    HAL_TIM_Base_Start_IT(&g_timx_usmart_handle);   /* 使能定时器和定时器中断 */
    HAL_NVIC_SetPriority(USMART_TIMX_IRQn,3,3);     /* 抢占优先级3，子优先级3 */
    HAL_NVIC_EnableIRQ(USMART_TIMX_IRQn);             /* 开启TIM中断 */
}

       该函数只有在：USMART_ENTIMX_SCAN值为1时，才需要实现，用于定时器初始化，利用定时器完成对usmart_scan函数的周期性调用，并实现函数运行时间计时（runtime）功能。该函数里面的：USMART_TIMX_CLK_ENABLE、USMART_TIMX和USMART_TIMX_IRQn等定时器相关宏定义我们在usmart_prot.h里面定义，方便大家修改。本实验我们用的TIM4。

       注意：usmart_timx_init函数是在usmart.c里面，被usmart_init调用，usmart_init源码如下：

/**
 * @brief       初始化USMART
 * @param       tclk: 定时器的工作频率(单位:Mhz)
 * @retval      无
 */
void usmart_init(uint16_t tclk)
{
#if USMART_ENTIMX_SCAN == 1
    usmart_timx_init(1000, tclk * 100 - 1);
#endif
    usmart_dev.sptype = 1;   /* 十六进制显示参数 */
}

       该函数有一个参数tclk，就是用于定时器初始化。注意：这里的tclk是指所选TIM的时钟频率，而非系统主频！这里我们用的TIM4，对于STM32H562来说，TIM4的时钟源来自APB1总线，频率为：250MHz。

       另外，USMART_ENTIMX_SCAN是在usmart_port.h里面定义的一个是否使能定时器中断扫描的宏定义。如果为1，就初始化定时器中断，并在中断里面调用usmart_scan函数。如果为0，那么需要用户需要自行间隔一定时间（100ms左右为宜）调用一次usmart_scan函数，以实现串口数据处理。注意：如果要使用函数执行时间统计功能（runtime 1），则必须设置USMART_ENTIMX_SCAN为1。另外，为了让统计时间精确到0.1ms，定时器的计数时钟频率必须设置为10Khz，否则时间就不是0.1ms了。

       第三和第四个函数仅用于服务USMART的函数执行时间统计功能（串口指令：runtime 1），分别是：usmart_timx_reset_time和usmart_timx_get_time，这两个函数代码如下：

/**
 * @brief     复位runtime
 *   @note      需要根据所移植到的MCU的定时器参数进行修改
 * @param       无
 * @retval      无
 */
void usmart_timx_reset_time(void)
{
    __HAL_TIM_CLEAR_FLAG(&g_timx_usmart_handle,TIM_FLAG_UPDATE);/* 清除中断标志 */
    __HAL_TIM_SET_AUTORELOAD(&g_timx_usmart_handle,0XFFFF); /*重载值设置最大*/
    __HAL_TIM_SET_COUNTER(&g_timx_usmart_handle, 0);          /* 清定时器CNT */
    usmart_dev.runtime = 0;
}

/**
 * @brief      获得runtime时间
 *   @note      需要根据所移植到的MCU的定时器参数进行修改
 * @param       无
 * @retval      执行时间,单位:0.1ms,最大延时时间为定时器CNT值的2倍*0.1ms
 */
uint32_t usmart_timx_get_time(void)
{
/* 在运行期间,产生了定时器溢出 */
    if (__HAL_TIM_GET_FLAG(&g_timx_usmart_handle, TIM_FLAG_UPDATE) == SET)
    {
        usmart_dev.runtime += 0XFFFF;
    }
    usmart_dev.runtime += __HAL_TIM_GET_COUNTER(&g_timx_usmart_handle);
    return usmart_dev.runtime;                                 /* 返回计数值 */
}

       usmart_timx_reset_time函数在每次USMART调用函数之前执行，清除定时器的计数器，然后在函数执行完之后，调用usmart_timx_get_time获取计数器值，从而得到整个函数的运行时间。由于usmart调用的函数，都是在中断里面执行的，所以我们不太方便再用定时器的中断功能来实现定时器溢出统计，因此，USMART的函数执行时间统计功能，最多可以统计定时器溢出1次的时间，对STM32H562的定时器4，该定时器是16位的，最大计数是65535，而由于我们定时器设置的是0.1ms一个计时周期（10Khz），所以最长计时时间是：

65535*2*0.1ms=13.1秒

       也就是说，如果函数执行时间超过13.1秒，那么计时将不准确。

       最后一个是USMART_TIMX_IRQHandler函数，该函数的实现代码如下：

/**
 * @brief       USMART定时器中断服务函数
 * @param       无
 * @retval      无
 */
void USMART_TIMX_IRQHandler(void)
{
/* 溢出中断 */
    if(__HAL_TIM_GET_IT_SOURCE(&g_timx_usmart_handle,TIM_IT_UPDATE)==SET)
    {
        usmart_dev.scan();                                      /* usmart扫描 */
        __HAL_TIM_SET_COUNTER(&g_timx_usmart_handle, 0);;     /* 清定时器CNT */
        __HAL_TIM_SET_AUTORELOAD(&g_timx_usmart_handle, 100); /* 恢复原来的设置 */
    }
    __HAL_TIM_CLEAR_IT(&g_timx_usmart_handle, TIM_IT_UPDATE); /* 清除中断标志位 */
}

       该函数是定时器TIMX的中断服务函数，也是一个宏定义函数，同样是在usmart_port.h里面定义，方便大家修改。该函数主要用于周期性调用usmart扫描函数（实际函数：usmart_scan），完成对输入数据流的处理。同时，清除定时器的CNT值，并设置自动重装载值。

       完成这几个函数的移植，就可以使用USMART了。不过，需要注意的是，usmart同外部的互交，一般是通过usmart_dev结构体实现，所以usmart_init和usmart_scan的调用分别是通过：usmart_dev.init和usmart_dev.scan实现的。

       另外我们还需要在usmart_config.c文件里面添加想要被USMART调用的函数。打开usmart_config.c文件，如图24.3.2.1所示：

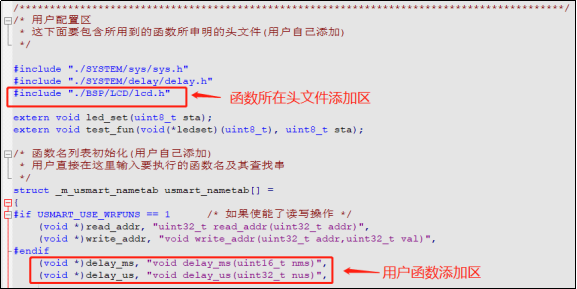

图24.3.2.1 添加需要被USMART调用的函数

       这里的添加函数很简单，只要把函数所在头文件添加进来，并把函数名按上图所示的方式增加即可，默认我们添加了两个函数：delay_ms和delay_us。另外，read_addr和write_addr属于usmart自带的函数，用于读写指定地址的数据，通过配置USMART_USE_WRFUNS宏定义，可以使能或者禁止这两个函数。

       这里我们根据自己的需要按上图的格式添加其他函数，usmart_config.c文件中我们已经添加了LCD的相关函数，大家可以查看本实验的usmart_config.c文件，并可在串口助手中调用。具体的调用方法24.4小节有具体讲解。

       2. main.c代码

       在main函数之前，我们添加了led_set和test_fun两个函数，代码如下：

/* LED状态设置函数 */
void led_set(uint8_t sta)
{
    LED1(sta);
}

/* 函数参数调用测试函数 */
void test_fun(void(*ledset)(uint8_t), uint8_t sta)
{
    ledset(sta);
}

       led_set函数，用于设置LED1的状态，而第二个函数test_fun则是测试USMART对函数参数的支持的，test_fun的第一个参数是函数，在USMART里面也是可以被调用的。

       main函数代码如下：

int main(void)
{
    HAL_Init();                                           /* HAL库初始化 */
    HAL_ICACHE_Enable();                                /* 使能指令缓存 */
    sys_stm32_clock_init(250, 4, 2, 2);              /* 系统时钟初始化, 250Mhz */
    delay_init(250);                                     /* 延时初始化 */
    usart_init(115200);                                 /* 串口初始化 */
    usmart_dev.init(250);                               /* USMART初始化 */
    led_init();                                            /* LED初始化 */
lcd_init();                                          /* LCD初始化 */

    lcd_show_string(30,50,200,16,16,"STM32", RED);
    lcd_show_string(30,70,200,16,16,"USMART TEST", RED);
    lcd_show_string(30,90,200,16,16,"ATOM@ALIENTEK", RED);
    while(1)
    {
        LED0_TOGGLE();  /* LED0(RED) 闪烁 */
        delay_ms(500);
    }
}

       此部分代码功能如下：经过一系列初始化，显示使用信息后，就是在无限循环中LED0翻转并延时500ms，并等待串口数据。

        24.4 下载验证

       将程序下载到开发板后，可以看到LED0不停的闪烁，提示程序已经在运行了。同时，屏幕上显示了一些字符（就是主函数里面要显示的字符）。

       我们打开串口调试助手XCOM，选择正确的串口号→多条发送→勾选发送新行（即发送回车键）选项，然后发送list指令，即可打印所有usmart可调用函数。如下图所示：

图24.4.1 驱动串口调试助手

       上图中list、id、help、hex、dec、？和runtime都属于usmart自带的系统命令，点击后方的数字按钮，即可发送对应的指令。下面我们简单介绍下这几个命令：

       list，该命令用于打印所有usmart可调用函数。发送该命令后，串口将受到所有能被usmart调用得到函数，如图24.4.1所示。

       id，该指令用于获取各个函数的入口地址。比如前面写的test_fun函数，就有一个函数参数，我们需要先通过id指令，获取led_set函数的id（即入口地址），然后将这个id作为函数参数，传递给test_fun。

       help（或者‘?’也可以），发送该指令后，串口将打印usmart使用的帮助信息。

       hex和dec，这两个指令可以带参数，也可以不带参数。当不带参数的时候，hex和dec分别用于设置串口显示数据格式为16进制/10进制。当带参数的时候，hex和dec就执行进制转换，比如输入：hex 1234，串口将打印：HEX:0X4D2，也就是将1234转换为16进制打印出来。又比如输入：dec 0X1234，串口将打印：DEC:4660，就是将0X1234转换为10进制打印出来。

       runtime指令，用于函数执行时间统计功能的开启和关闭，发送：runtime 1，可以开启函数执行时间统计功能；发送：runtime 0，可以关闭函数执行时间统计功能。函数执行时间统计功能，默认是关闭的。

       大家可以亲自体验下这几个系统指令，不过要注意，所有的指令都是大小写敏感的，不要写错哦。

       接下来，我们将介绍如何调用list所打印的这些函数，先来看一个简单的delay_ms的调用，我们分别输入delay_ms(1000)和delay_ms(0x3E8)，如图24.4.2所示：

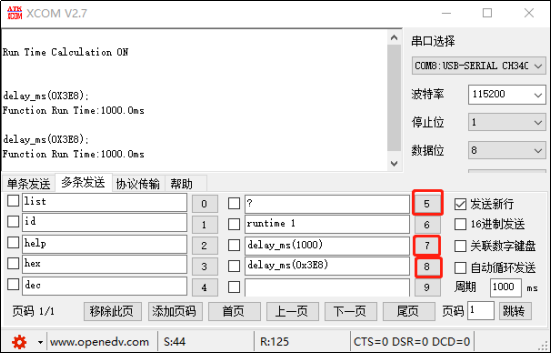

图24.4.2 串口调用delay_ms函数

       从上图可以看出，delay_ms(1000)和delay_ms(0x3E8)的调用结果是一样的，都是延时1000ms，因为usmart默认设置的是hex显示，所以看到串口打印的参数都是16进制格式的，大家可以通过发送dec指令切换为十进制显示。另外，由于USMART对调用函数的参数大小写不敏感，所以参数写成：0X3E8或者0x3e8都是正确的。另外，发送：runtime 1，开启运行时间统计功能，从测试结果看，USMART的函数运行时间统计功能，是相当准确的。

       我们再看另外一个函数，lcd_show_string函数，该函数用于显示字符串，我们通过串口输入：lcd_show_string(30,200,200,16,16," This is a test for usmart!!", 0xF800)，如图24.4.3所示：

图24.4.3 串口调用lcd_show_string函数

       该函数用于在指定区域，显示指定字符串，发送给开发板后，我们可以看到LCD在我们指定的地方显示了：This is a test for usmart!! 这个字符串。

       其他函数的调用，也都是一样的方法，这里我们就不多介绍了，最后说一下带有函数参数的函数的调用。我们将led_set函数作为 test_fun的参数，通过在test_fun里面调用led_set函数，实现对LED1的控制。前面说过，我们要调用带有函数参数的函数，就必须先得到函数参数的入口地址（id），通过输入id指令，我们可以得到led_set的函数入口地址是：0x08007C5D，所以，我们在串口输入：test_fun(0x08007C5D,0)，就可以控制LED1亮了。如图24.4.4所示：

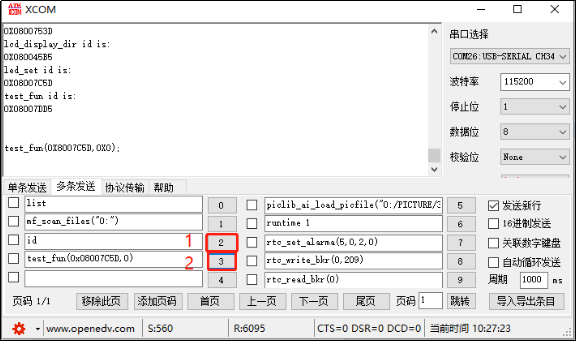

图24.4.4 串口调用test_fun函数

       在开发板上，我们可以看到，收到串口发送的test_fun(0x08007C5D,0)后，开发板的LED1亮了，然后大家可以通过发送test_fun(0x08007C5D,1)，来关闭LED1。说明我们成功的通过test_fun函数调用led_set，实现了对LED1的控制。也就验证了USMART对函数参数的支持。

       USMART调试组件的使用，就为大家介绍到这里。USMART是一个非常不错的调试组件，希望大家能学会使用，可以达到事半功倍的效果。
