第二十章 通用定时器实验
本章我们主要来学习通用定时器，上一章我们知道STM32H562有10个通用定时器（TIM2~TIM5，TIM12~ TIM17）。我们将通过四个实验来学习通用定时器的各个功能，分别是通用定时器中断实验、通用定时器PWM输出实验、通用定时器输入捕获实验和通用定时器脉冲计数实验。
本章分为如下几个小节：
20.4 通用定时器输入捕获实验
20.5 通用定时器脉冲计数实验
20.4 通用定时器输入捕获实验
本小节我们来学习使用通用定时器的输入捕获模式。

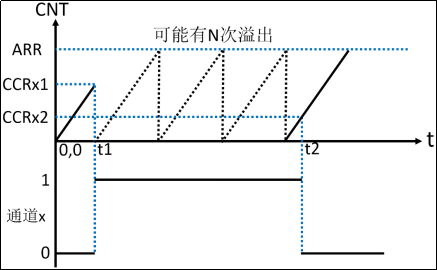

输入捕获模式可以用来测量脉冲宽度或者测量频率。我们以测量脉宽为例，用一个简图来说明输入捕获脉宽测量原理，如图20.4.1所示：
图20.4.1 输入捕获脉宽测量原理
图20.4.1中，t1到t2的时间段，就是我们需要测量的高电平时间。测量方法如下：假如定时器工作在递增计数模式，首先设置定时器通道x为上升沿捕获，这样在t1时刻上升沿到来时，就会发生捕获事件。这里我们还会打开捕获中断，所以捕获事件发生就意味着捕获中断也会发生。在捕获中断里将计数器值清零，并设置通道x为下降沿捕获，这样t2时刻下降沿到来时，就会发生捕获事件和捕获中断。捕获事件发生时，计数器的值会被锁存到捕获/比较寄存器中（比如通道1对应的是CCR1寄存器）。那么在捕获中断里，我们读取捕获/比较寄存器就可以获取到高电平脉冲时间内，计数器计数的个数，从而可以算出高电平脉冲的时间。这里是假设定时器没有溢出为前提的。
实际上，t1到t2时间段，定时器可能会产生N次溢出，这就需要我们对定时器溢出做相应的处理，防止高电平太长，导致测量出错。在t1到t2时间段，假设定时器溢出N次，那么高电平脉冲时间内，计数器计数的个数计算方法为：N*（ARR+1）+ CCRx2，CCRx2表示t2时间点，捕获/比较寄存器的值。经过计算得到高电平脉宽时间内计数器计数个数后，用这个个数乘以计数器的计数周期，就可得到高电平持续的时间。就是输入捕获测量高电平脉宽时间的整个过程。
STM32H562的定时器除了TIM6和TIM7，其它定时器都有输入捕获功能。输入捕获，简单的说就是通过检测TIMx_Chy输入的信号边沿，在信号边沿发生跳变（比如上升沿/下降沿）时，会发生捕获事件，将当前定时器的值（TIMx_CNT）锁存到对应通道的捕获/比较寄存器（TIMx_CCRy）里，完成一次捕获。同时还可以配置捕获事件发生时是否触发捕获中断/DMA。另外还要考虑测量的过程中是否可能发生定时器溢出，如果可能溢出，还要做溢出处理。
20.4.1 TIM2/TIM3/TIM4/TIM5寄存器
通用定时器输入捕获实验需要用到的寄存器有：TIMx_ARR、TIMx_PSC、TIMx_CCMR1、TIMx_CCER、TIMx_DIER、TIMx_CR1、TIMx_CCR1这些寄存器在前面的章节都有提到，在这里只需针对性的介绍。
l 捕获/比较模式寄存器1/2（TIMx_CCMR1/2）
该寄存器我们在PWM输出实验时讲解了他作为输出功能的配置，现在重点学习输入捕获模式的配置。因为本实验我们用到定时器5通道1输入，所以我们要看TIMx_CCMR1寄存器，其描述如图20.4.1.1所示：
图20.4.1.1 TIMx_CCMR1寄存器
该寄存器在输入模式和输出模式下，功能是不一样，所以需要看准不同模式的描述。本实验使用定时器的输入模式，该寄存器的描述需要参考《STM32H5xx参考手册_V1（英文版）.pdf》第1659页，39.5.7节。TIMx_CCMR1寄存器对应于通道1和通道2的设置，CCMR2寄存器对应通道3和通道4。如：TIMx_CCMR1寄存器位[7：0]和位16用于捕获/比较通道1的控制，而位[15：8]和位24则用于捕获/比较通道2的控制。我们用到定时器5通道1输入，所以需要配置TIMx_CCMR1的位[7:0]和位16。
其中CC1S[1:0]，这两个位用于CCR1的通道配置，这里我们设置IC1S[1:0]=01，也就是配置IC1映射在TI1上。
输入捕获1预分频器IC1PSC[1:0]，这个比较好理解。我们是1次边沿就触发1次捕获，所以选择00就行了。
输入捕获1滤波器IC1F[3:0]，这个用来设置输入采样频率和数字滤波器长度。其中，fCK_INT是定时器时钟源频率，按照例程的配置为250MHz，而fDTS则是根据TIMx_CR1的CKD[1:0]的设置来确定的，如果CKD[1:0]设置为00，那么fDTS=fCK_INT。N值采样次数，举个简单的例子：假设IC1F[3:0]=0011，并设置IC1映射到TI1上。表示以fCK_INT为采样频率，当连续8次都是采样到TI1为高电平或者低电平，滤波器才输出一个有效输出边沿。当8次采样中有高有低，那就保持原来的输出，这样可以滤除高频干扰信号，从而达到滤波的效果。这里，我们不做滤波处理，所以设置IC1F[3:0]=0000。
l 捕获/比较使能寄存器（TIMx_ CCER）
TIM2/TIM3/TIM4/TIM5的捕获/比较使能寄存器，该寄存器控制着各个输入输出通道的开关和极性。TIMx_CCER寄存器描述如图20.4.1.2所示：
图20.4.1.2 TIMx_CCER寄存器
我们要用到这个寄存器的最低2位，CC1E和CC1P位。要使能输入捕获，必须设置CC1E=1，而CC1P则根据自己的需要来配置。我们这里是保留默认设置值0，即高电平触发捕获。
接下来我们再看看DMA/中断使能寄存器：TIMx_DIER，该寄存器的各位描述见图20.2.1.3（在20.2.1小节）。本小节，我们需要用到中断来处理捕获数据，所以必须开启通道1的捕获比较中断，即CC1IE设置为1。同时我们还需要在定时器溢出中断中累计定时器溢出的次数，所以还需要使能定时器的更新中断，即UIE置1。
控制寄存器：TIMx_CR1，我们只用到了它的最低位，也就是用来使能定时器的。
最后再来看看捕获/比较寄存器1：TIMx_CCR1，该寄存器用来存储发生捕获事件时，TIMx_CNT的值，我们从TIMx_CCR1就可以读出通道1捕获事件发生时刻的TIMx_CNT值，通过两次捕获（一次上升沿捕获，一次下降沿捕获）的差值，就可以计算出高电平脉冲的宽度（注意，对于高电平脉宽太长的情况，还要计算定时器溢出的次数）。
20.4.2 硬件设计
1. 例程功能
1、使用TIM5_CH1来做输入捕获，捕获PA0上的高电平脉宽，并将脉宽时间通过串口打印出来，通过按WK_UP按键，模拟输入高电平，例程中能测试的最长高电平脉宽时间为：4194303 us。
2、LED0闪烁指示程序运行。
2. 硬件资源
1）LED灯
LED0 - PB4
2） 独立按键：WK_UP - PA0
3）定时器5，使用TIM5通道1，将PA0复用为TIM5_CH1。
3. 原理图
定时器属于STM32H562的内部资源，只需要软件设置好即可正常工作。我们借助WK_UP做输入脉冲源并通过串口上位机来监测定时器输入捕获的情况。
20.4.3 程序设计
20.4.3.1 定时器的HAL库驱动
定时器在HAL库中的驱动代码在前面已经介绍了部分，这里我们再介绍几个本实验用到的函数。
1. HAL_TIM_IC_Init函数
定时器的输入捕获模式初始化函数，其声明如下：
HAL_StatusTypeDef HAL_TIM_IC_Init(TIM_HandleTypeDef *htim);
l 函数描述：
用于初始化定时器的输入捕获模式。
l 函数形参：
形参1是TIM_HandleTypeDef结构体类型指针变量，介绍基本定时器的时候已经介绍。
l 函数返回值：
HAL_StatusTypeDef枚举类型的值。
l 注意事项：
与PWM输出实验一样，当使用定时器做输入捕获功能时，在HAL库中并不使用定时器初始化函数HAL_TIM_Base_Init来实现，而是使用输入捕获特定的定时器初始化函数HAL_TIM_IC_Init。该函数内部还会调用输入捕获初始化回调函数HAL_TIM_IC_MspInit来初始化输入通道对应的GPIO（复用），以及输入捕获相关的配置。
2. HAL_TIM_IC_ConfigChannel函数
定时器的输入捕获通道设置初始化函数。其声明如下：
HAL_StatusTypeDef HAL_TIM_IC_ConfigChannel(TIM_HandleTypeDef *htim, TIM_IC_InitTypeDef *sConfig, uint32_t Channel);
l 函数描述：
该函数用于设置定时器的输入捕获通道。
l 函数形参：
形参1是TIM_HandleTypeDef结构体类型指针变量，用于配置定时器基本参数。
形参2是TIM_IC_InitTypeDef结构体类型指针变量，用于配置定时器的输入捕获参数。
重点了解一下TIM_IC_InitTypeDef结构体指针类型，其定义如下：
typedef struct
{
uint32_t ICPolarity; /* 输入捕获触发方式选择，比如上升、下降和双边沿捕获 */
uint32_t ICSelection; /* 输入捕获选择，用于设置映射关系 */
uint32_t ICPrescaler; /* 输入捕获分频系数 */
uint32_t ICFilter; /* 输入捕获滤波器设置 */
} TIM_IC_InitTypeDef;
该结构体成员我们现在介绍一下。成员变量ICPolarity用来设置输入信号的有效捕获极性，取值范围为：TIM_ICPOLARITY_RISING(上升沿捕获)，TIM_ICPOLARITY_FALLING（下降沿捕获）和TIM_ICPOLARITY_BOTHEDGE（双边沿捕获）。成员变量ICSelection用来设置映射关系，我们配置IC1直接映射在tim_ti1_fp1上，选择TIM_ICSELECTION_DIRECTTI（另外还有两个输入通道TIM_ICSELECTION_INDIRECTTI 和TIM_ICSELECTION_TRC）。成员变量ICPrescaler用来设置输入捕获分频系数，可以设置为TIM_ICPSC_DIV1（不分频），TIM_ICPSC_DIV2（2分频），TIM_ICPSC_DIV4（4分频）以及TIM_ICPSC_DIV8（8分频），本实验需要设置为不分频，所以选值为TIM_ICPSC_DIV1。成员变量ICFilter用来设置滤波器长度，这里我们不使用滤波器，所以设置为0。
形参3是定时器通道，范围：TIM_CHANNEL_1到TIM_CHANNEL_6，比如定时器5只有4个通道，那选择范围只有TIM_CHANNEL_1到TIM_CHANNEL_4，就具体情况选择。
l 函数返回值：
HAL_StatusTypeDef枚举类型的值。
3. HAL_TIM_IC_Start_IT函数
启动定时器输入捕获模式函数，其声明如下：
HAL_StatusTypeDef HAL_TIM_IC_Start_IT(TIM_HandleTypeDef *htim, uint32_t Channel);
l 函数描述：
用于启动定时器的输入捕获模式，且开启输入捕获中断。
l 函数形参：
形参1是TIM_HandleTypeDef结构体类型指针变量。
形参2是定时器通道，范围：TIM_CHANNEL_1到TIM_CHANNEL_6。
l 函数返回值：
HAL_StatusTypeDef枚举类型的值。
l 注意事项：
如果我们不需要开启输入捕获中断，只是开启输入捕获功能，HAL库函数为：
HAL_StatusTypeDef HAL_TIM_IC_Start(TIM_HandleTypeDef *htim, uint32_t Channel);
定时器输入捕获模式配置步骤
1）开启TIMx和相应输入通道的GPIO时钟，配置该IO口的复用功能输入
首先开启TIMx的时钟，然后配置GPIO为复用功能输出。本实验我们默认用到定时器5通道1，对应IO是PA0，它们的时钟开启方法如下：
__HAL_RCC_TIM5_CLK_ENABLE(); /* 使能定时器5 */ __HAL_RCC_GPIOA_CLK_ENABLE(); /* 开启GPIOA时钟 */
IO口复用功能是通过函数HAL_GPIO_Init来配置的。
2）初始化TIMx，设置TIMx的ARR和PSC等参数
使用定时器的输入捕获功能时，我们调用的是HAL_TIM_IC_Init函数来初始化定时器ARR和PSC等参数。
注意：该函数会调用：HAL_TIM_IC_MspInit函数，我们可以通过后者存放定时器和GPIO时钟使能、GPIO初始化、中断使能以及优先级设置等代码。
3）设置定时器为输入捕获模式，开启输入捕获
在HAL库中，定时器的输入捕获模式是通过HAL_TIM_IC_ConfigChannel函数来设置定时器某个通道为输入捕获通道，包括映射关系，输入滤波和输入分频等。
4）使能定时器更新中断，开启捕获功能以及捕获中断，配置定时器中断优先级
通过__HAL_TIM_ENABLE_IT函数使能定时器更新中断。
通过HAL_TIM_IC_Start_IT函数使能定时器并开启捕获功能以及捕获中断。
通过HAL_NVIC_EnableIRQ函数使能定时器中断。
通过HAL_NVIC_SetPriority函数设置中断优先级。
因为我们要捕获的是高电平信号的脉宽，所以，第一次捕获是上升沿，第二次捕获是下降沿，必须在捕获上升沿之后，设置捕获边沿为下降沿，同时，如果脉宽比较长，那么定时器就会溢出，对溢出必须做处理，否则结果就不准了。
5）编写中断服务函数
定时器中断服务函数为：TIMx_IRQHandler等，当发生中断的时候，程序就会执行中断服务函数。HAL库提供了一个定时器中断公共处理函数HAL_TIM_IRQHandler，该函数会根据中断类型调用相关的中断回调函数。用户根据自己的需要重定义这些中断回调函数来处理中断程序。本实验我们除了用到更新（溢出）中断回调函数HAL_TIM_PeriodElapsedCallback之外，还要用到捕获中断回调函数HAL_TIM_IC_CaptureCallback。详见本实验例程源码。
20.4.3.2 程序流程图
图20.4.3.2.1 通用定时器输入捕获实验程序流程图
20.4.3.3 程序解析
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。通用定时器驱动源码包括两个文件：gtim.c和gtim.h。
首先看gtim.h头文件的几个宏定义：
/*****************************************************************************/
/* TIMX 输入捕获定义
* 这里的输入捕获使用定时器TIM5_CH1,捕获WK_UP按键的输入
* 注意: 默认用的PA0,设置的是下拉输入!如果改其他IO,对应的上下拉方式/AF功能等也得改!
*/
#define GTIM_TIMX_CAP_CHY_GPIO_PORT GPIOA
#define GTIM_TIMX_CAP_CHY_GPIO_PIN GPIO_PIN_0
#define GTIM_TIMX_CAP_CHY_GPIO_AF GPIO_AF2_TIM5 /* AF功能选择 */
#define GTIM_TIMX_CAP_CHY_GPIO_CLK_ENABLE()
do{ __HAL_RCC_GPIOA_CLK_ENABLE(); }while(0) /* PA口时钟使能 */
#define GTIM_TIMX_CAP TIM5
#define GTIM_TIMX_CAP_IRQn TIM5_IRQn
#define GTIM_TIMX_CAP_IRQHandler TIM5_IRQHandler
#define GTIM_TIMX_CAP_CHY TIM_CHANNEL_1 /* 通道Y, 1<= Y <=4 */
#define GTIM_TIMX_CAP_CHY_CCRX TIM5->CCR1 /* 通道Y的输出比较寄存器 */
#define GTIM_TIMX_CAP_CHY_CLK_ENABLE()
do{ __HAL_RCC_TIM5_CLK_ENABLE(); }while(0) /* TIMX 时钟使能 */
/*****************************************************************************/
可以把上面的宏定义分成两部分，第一部分是定时器5输入通道1对应的IO口的宏定义，第二部分则是定时器5输入通道1的相应宏定义。
gtim.h头文件就添加了这部分的程序，下面看gtim.c的程序，首先是通用定时器输入捕获初始化函数，其定义如下：
/**
* @brief 通用定时器TIMX定时中断初始化函数
* @note
* 通用定时器的时钟来自APB1,当PPRE1≥2分频的时候
* 通用定时器的时钟为APB1时钟的2倍, 而APB1为250M, 所以定时器时钟 = 250Mhz
* 定时器溢出时间计算方法: Tout = ((arr + 1) * (psc + 1)) / Ft us.
* Ft=定时器工作频率,单位:Mhz
*
* @param arr: 自动重装值。
* @param psc: 时钟预分频数
* @retval 无
*/
void gtim_timx_cap_chy_init(uint16_t arr, uint16_t psc)
{
TIM_IC_InitTypeDef timx_ic_cap_chy = {0};
g_timx_cap_chy_handle.Instance = GTIM_TIMX_CAP; /* 定时器5 */
g_timx_cap_chy_handle.Init.Prescaler = psc; /* 定时器分频 */
g_timx_cap_chy_handle.Init.CounterMode = TIM_COUNTERMODE_UP;/* 递增计数模式 */
g_timx_cap_chy_handle.Init.Period = arr; /* 自动重装载值 */
HAL_TIM_IC_Init(&g_timx_cap_chy_handle);
timx_ic_cap_chy.ICPolarity = TIM_ICPOLARITY_RISING; /* 上升沿捕获 */
timx_ic_cap_chy.ICSelection = TIM_ICSELECTION_DIRECTTI; /* 映射到TI1上 */
timx_ic_cap_chy.ICPrescaler = TIM_ICPSC_DIV1; /* 配置输入分频，不分频 */
timx_ic_cap_chy.ICFilter = 0; /* 配置输入滤波器，不滤波 */
HAL_TIM_IC_ConfigChannel(&g_timx_cap_chy_handle, &timx_ic_cap_chy,
GTIM_TIMX_CAP_CHY);/* 配置TIM5通道1 */
__HAL_TIM_ENABLE_IT(&g_timx_cap_chy_handle, TIM_IT_UPDATE); /* 使能更新中断 */
/* 使能通道输入以及使能捕获中断*/
HAL_TIM_IC_Start_IT(&g_timx_cap_chy_handle, GTIM_TIMX_CAP_CHY);
}
HAL_TIM_IC_Init初始化定时器的基础工作参数，如：ARR和PSC等，第二部分则是调用HAL_TIM_IC_ConfigChannel函数配置输入捕获通道映射关系，滤波和分频等。最后是使能更新中断和使能通道输入以及定时器捕获中断。通道对应的IO、时钟开启和NVIC的初始化都在HAL_TIM_IC_MspInit函数里编写，其定义如下：
/**
* @brief 通用定时器输入捕获初始化接口
HAL库调用的接口，用于配置不同的输入捕获
* @param htim:定时器句柄
* @note 此函数会被HAL_TIM_IC_Init()调用
* @retval 无
*/
void HAL_TIM_IC_MspInit(TIM_HandleTypeDef *htim)
{
GPIO_InitTypeDef gpio_init_struct;
if (htim->Instance == GTIM_TIMX_CAP) /* 输入通道捕获 */
{
GTIM_TIMX_CAP_CHY_CLK_ENABLE(); /* 使能TIMx时钟 */
GTIM_TIMX_CAP_CHY_GPIO_CLK_ENABLE(); /* 开启捕获IO的时钟 */
gpio_init_struct.Pin = GTIM_TIMX_CAP_CHY_GPIO_PIN; /* 输入捕获的GPIO口 */
gpio_init_struct.Mode = GPIO_MODE_AF_PP; /* 复用推挽输出 */
gpio_init_struct.Pull = GPIO_PULLDOWN; /* 下拉 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_VERY_HIGH; /* 高速 */
gpio_init_struct.Alternate = GTIM_TIMX_CAP_CHY_GPIO_AF; /* 复用 */
HAL_GPIO_Init(GTIM_TIMX_CAP_CHY_GPIO_PORT, &gpio_init_struct);
HAL_NVIC_SetPriority(GTIM_TIMX_CAP_IRQn, 1, 3); /* 抢占1，子优先级3 */
HAL_NVIC_EnableIRQ(GTIM_TIMX_CAP_IRQn); /* 开启ITMx中断 */
}
}
该函数调用HAL_GPIO_Init函数初始化定时器输入通道对应的IO，并且开启GPIO时钟，使能定时器。其中要注意IO口复用功能的选择一定要选对了。最后配置中断抢占优先级和响应优先级，以及打开定时器中断。
通过上面的两个函数输入捕获的初始化就完成了，下面先来介绍两个变量。
/* 输入捕获状态(g_timxchy_cap_sta) * [7] :0,没有成功的捕获;1,成功捕获到一次. * [6] :0,还没捕获到高电平;1,已经捕获到高电平了. * [5:0]:捕获高电平后溢出的次数,最多溢出63次,所以最长捕获值= 63*65536+65535 = 4194303 * 注意:为了通用,我们默认ARR和CCRy都是16位寄存器,对于32位的定时器(如:TIM5), * 也只按16位使用 * 按1us的计数频率,最长溢出时间为:4194303 us, 约4.19秒 * (说明一下：正常32位定时器来说,1us计数器加1,溢出时间:4294秒) */ uint8_t g_timxchy_cap_sta = 0; /* 输入捕获状态 */ uint16_t g_timxchy_cap_val =0 ; /* 输入捕获值 */
这两个变量用于辅助实现高电平捕获。其中g_timxchy_cap_sta，是用来记录捕获状态， （这个变量，我们把它当成一个寄存器那样来使用）。对其各位赋予状态含义，描述如下表所示：
表20.4.3.3.1 g_timxchy_cap_sta各位描述
变量g_timxchy_cap_sta的位[5:0]是用于记录捕获高电平定时器溢出次数，总共6位，所以最多可以记录溢出的次数为2的6次方减一次，即63次。
变量g_timxchy_cap_val，则用来记录捕获到下降沿的时候，TIM5_CNT寄存器的值。
下面开始看中断服务函数的逻辑程序，HAL_TIM_IRQHandler函数会调用下面两个回调函数，我们的逻辑代码就是放在回调函数里，函数定义如下：
/**
* @brief 定时器输入捕获中断处理回调函数
* @param htim:定时器句柄指针
* @note 该函数在HAL_TIM_IRQHandler中会被调用
* @retval 无
*/
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
if ((g_timxchy_cap_sta & 0X80) == 0) /* 还没成功捕获 */
{
if (g_timxchy_cap_sta & 0X40) /* 捕获到一个下降沿 */
{
g_timxchy_cap_sta |= 0X80; /* 标记成功捕获到一次高电平脉宽 */
g_timxchy_cap_val = HAL_TIM_ReadCapturedValue(&g_timx_cap_chy_handler,
GTIM_TIMX_CAP_CHY); /* 获取当前的捕获值 */
TIM_RESET_CAPTUREPOLARITY(&g_timx_cap_chy_handler,
GTIM_TIMX_CAP_CHY);/* 一定要先清除原来的设置 */
TIM_SET_CAPTUREPOLARITY(&g_timx_cap_chy_handler, GTIM_TIMX_CAP_CHY,
TIM_ICPOLARITY_RISING);/* 配置TIM5通道1上升沿捕获 */
}
else /* 还未开始,第一次捕获上升沿 */
{
g_timxchy_cap_sta = 0; /* 清空 */
g_timxchy_cap_val = 0;
g_timxchy_cap_sta |= 0X40; /* 标记捕获到了上升沿 */
__HAL_TIM_DISABLE(&g_timx_cap_chy_handler); /* 关闭定时器5 */
__HAL_TIM_SET_COUNTER(&g_timx_cap_chy_handler,0); /* 计数器清零 */
TIM_RESET_CAPTUREPOLARITY(&g_timx_cap_chy_handler,
GTIM_TIMX_CAP_CHY); /* 一定要先清除原来的设置！！ */
TIM_SET_CAPTUREPOLARITY(&g_timx_cap_chy_handler, GTIM_TIMX_CAP_CHY,
TIM_ICPOLARITY_FALLING); /* 定时器5通道1设置为下降沿捕获 */
__HAL_TIM_ENABLE(&g_timx_cap_chy_handler); /* 使能定时器5 */
}
}
}
/**
* @brief 定时器更新中断回调函数
* @param htim:定时器句柄指针
* @note 此函数会被定时器中断函数共同调用的
* @retval 无
*/
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if (htim->Instance == GTIM_TIMX_CAP)
{
if ((g_timxchy_cap_sta & 0X80) == 0) /* 还没成功捕获 */
{
if (g_timxchy_cap_sta & 0X40) /* 已经捕获到高电平了 */
{
if ((g_timxchy_cap_sta & 0X3F) == 0X3F) /* 高电平太长了 */
{
TIM_RESET_CAPTUREPOLARITY(&g_timx_cap_chy_handle,
GTIM_TIMX_CAP_CHY); /* 一定要先清除原来的设置 */
/* 配置TIM5通道1上升沿捕获 */
TIM_SET_CAPTUREPOLARITY(&g_timx_cap_chy_handle,
GTIM_TIMX_CAP_CHY, TIM_ICPOLARITY_RISING);
g_timxchy_cap_sta |= 0X80; /* 标记成功捕获了一次 */
g_timxchy_cap_val = 0XFFFF;
}
else /* 累计定时器溢出次数 */
{
g_timxchy_cap_sta++;
}
}
}
}
}
现在我们来介绍一下，捕获高电平脉宽的思路：首先，设置TIM5_CH1捕获上升沿，然后等待上升沿中断到来，当捕获到上升沿中断，此时如果g_timxchy_cap_sta的第6位为0，则表示还没有捕获到新的上升沿，就先把g_timxchy_cap_sta、g_timxchy_cap_val和TIM5_CNT寄存器等清零，然后再设置g_timxchy_cap_sta的第6位为1，标记捕获到高电平，最后设置为下降沿捕获，等待下降沿到来。如果等待下降沿到来期间，定时器发生了溢出，就用g_timxchy_cap_sta变量对溢出次数进行计数，当最大溢出次数来到的时候，就强制标记捕获完成，并配置定时器通道上升沿捕获。当下降沿到来的时候，先设置g_timxchy_cap_sta的第7位为1，标记成功捕获一次高电平，然后读取此时的定时器值到g_timxchy_cap_val里面，最后设置为上升沿捕获，回到初始状态。
这样，我们就完成一次高电平捕获了，只要g_timxchy_cap_sta的第7位一直为1，那么就不会进行第二次捕获，我们在main函数处理完捕获数据后，将g_timxchy_cap_sta置零，就可以开启第二次捕获。
在main.c里面编写如下代码：
int main(void)
{
uint32_t temp = 0;
uint8_t t = 0;
HAL_Init(); /* HAL库初始化 */
HAL_ICACHE_Enable(); /* 使能指令缓存 */
sys_stm32_clock_init(250, 4, 2, 2); /* 系统时钟初始化, 250Mhz */
delay_init(250); /* 延时初始化 */
usart_init(115200); /* 串口初始化 */
led_init(); /* LED初始化 */
key_init(); /* 按键初始化 */
gtim_timx_cap_chy_init(0XFFFF, 250 - 1); /* 以1Mhz的频率计数 捕获 */
while (1)
{
if (g_timxchy_cap_sta & 0X80) /* 成功捕获到了一次高电平 */
{
temp = g_timxchy_cap_sta & 0X3F;
temp *= 65536; /* 溢出时间总和 */
temp += g_timxchy_cap_val; /* 得到总的高电平时间 */
printf("HIGH:%d us\r\n", temp); /* 打印总的高点平时间 */
g_timxchy_cap_sta = 0; /* 开启下一次捕获*/
}
t++;
if (t > 20) /* 200ms进入一次 */
{
t = 0;
LED0_TOGGLE(); /* LED0闪烁 ,提示程序运行 */
}
delay_ms(10);
}
}
先看gtim_timx_cap_chy_init(0XFFFF, 250 - 1)这个语句，这两个形参分别设置自动重载寄存器的值为65535，以及预分频器寄存器的值为249。定时器5是32位的计数器，为了通用性，我们只使用16位，所以计数器设置为65535。预分频系数，我们设置为250分频，定时器5的时钟频率是250MHz，可以得到计数器的计数频率是1MHz，即1us计数一次，所以我们的捕获时间精度是1us。这里可以知道定时器的溢出时间是65536us。
while（1）无限循环通过判断g_timxchy_cap_sta的第7位，来获知有没有成功捕获到一次高电平，如果成功捕获，先计算总的高电平时间，再通过串口传输到电脑。
20.4.4 下载验证

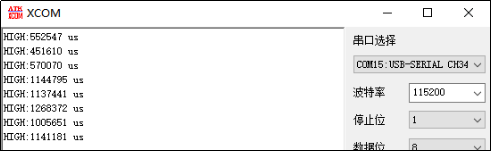

下载代码后，可以看到LED0在闪烁，说明程序已经正常在跑了，我们再打开串口调试助手，选择对应的串口端口，我这边是COM15，然后按KEY_UP按键，可以看到串口打印的高电平持续时间，如图20.4.4.1所示：
图20.4.4.1 打印捕获到的高电平时间
20.5 通用定时器脉冲计数实验
前面我们介绍了通用定时器的四类时钟源，本小节我们来学习使用通用定时器的外部时钟模式1这类时钟源。
前面的三个通用定时器实验的时钟源都是来自内部时钟 (tim_ker_ck)，本实验我们将使用外部时钟模式 1：外部输入引脚 (tim_ti1或tim_ti2)作为定时器的时钟源。关于这个外部输入引脚(tim_ti1或tim_ti2)，我们使用WK_UP按键按下产生的高电平脉冲作为定时器的计数器时钟，每按下一次按键产生一次高电平脉冲，计数器加一。

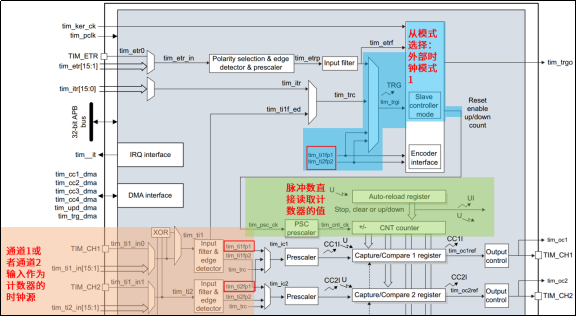

下面通过框图给大家展示本实验用到定时器内部哪些资源，如下图所示：
图20.5.1 脉冲计数实验原理
前面介绍过，外部时钟模式1的外部输入引脚只能是通道1或者通道2对应的IO，通道3或者通道4是不可以的。以通道1输入为例，外部时钟源信号通过通道1输入后，接下来我们用tim_ti1表示该信号。tim_ti1分别要经过滤波器、边沿检测器后，来到tim_ti1fp1，被触发输入选择器选择为触发源，接着来到从模式控制器。从模式选择为外部时钟模式1，这时候外部时钟源信号就会到达时基单元的预分频器，后面就是经过分频后就作为计数器的计数时钟了。这个过程的描述，大家亦可参考前面介绍外部时钟模式1的描述。因为前面已经介绍过，这里只是简单讲一下。
如果大家想时钟源信号的上升沿和下降沿，计数器都计数，可以选择tim_ti1f_ed作为触发输入选择器的触发源。
假设计数器工作在递增计数模式，那么每来一个选择的边沿，计数器就加一。最后，外部时钟源信号的边沿计数个数会保存计数器寄存器中，我们只需要直接读取CNT的值即可。这里是没有考虑定时器溢出的情况，如果定时器溢出还需要对溢出进行处理的。比如开启更新中断，定时器溢出后，在更新中断里，对溢出次数进行记录，然后用溢出次数乘以溢出一次计数的个数，再加上CNT现在的值，就可以得到总的计数个数了。在例程中，我们也是这样处理的。
下面开始讲解本实验用到的寄存器配置情况。
20.5.1 TIM2/TIM3/TIM4/TIM5寄存器
通用定时器脉冲计数实验需要用到的寄存器有：TIMx_ARR、TIMx_PSC、TIMx_CCMR1、TIMx_CCER、TIMx_DIER、TIMx_CR1、TIMx_EGR这些寄存器在前面的章节都有提到，在这里只需针对性的介绍。
l 捕获/比较模式寄存器1/2（TIMx_CCMR1/2）
该寄存器我们在PWM输出实验时讲解了他作为输出功能的配置，在输入捕获实验学习了输入捕获模式的配置，本小节我们的外部信号也同样要作为输入信号给定时器作为时钟源，所以我们要看输入捕获模式定时器对应功能。WK_UP按键（PA0）对应着定时器2的通道1，这个可以在《STM32H562VIT6.pdf》数据手册83页找到。接下来我们开始配置TIMx_CCMR1寄存器，其描述如图20.5.1.1所示：
图20.5.1.1 TIMx_CCMR1寄存器
用到定时器2的通道1，所以要配置TIM2_CCMR1寄存器的位[7：0]，其中CC1S[1:0]，这两个位用于CCR1的通道配置，这里我们设置IC1S[1:0]=01，也就是配置IC1映射在TI1上，即CCR1对应TIMx_CH1。
输入捕获1预分频器IC1PSC[1:0]，我们是1次高电平脉冲就触发1次计数，所以不用分频选择00即可。
输入捕获1滤波器IC1F[3:0]，这个用来设置输入采样频率和数字滤波器长度，关于滤波长度的介绍请看上一个实验。这里，我们不做滤波处理，所以设置IC1F[3:0]=0000，只要采集到上升沿，就触发捕获。
l 捕获/比较使能寄存器（TIMx_ CCER）
TIM2/TIM3/TIM4/TIM5的捕获/比较使能寄存器，该寄存器控制着各个输入输出通道的开关和极性。TIMx_CCER寄存器描述如图20.5.1.2所示：
图20.5.1.2 TIMx_CCER寄存器
我们要用到这个寄存器的最低2位，CC1E和CC1P位。要使能输入捕获，必须设置CC1E=1，而CC1P则根据自己的需要来配置。我们这里是保留默认设置值0，即高电平触发捕获。
l 从模式控制寄存器（TIMx_ SMCR）
TIM2/TIM3/TIM4/TIM5的从模式控制寄存器，该寄存器用于配置从模式，以及定时器的触发源相关的设置。TIMx_SMCR寄存器描述如图20.5.1.3所示：
图20.5.1.3 TIMx_SMCR寄存器
因为我们要让外部引脚脉冲信号作为定时器的时钟源，所以位[2:0]和位16组合的SMS[0:3]，我们设置的值是0111，即外部时钟模式1。位[6:4] 和位[21:20]组合的TS[0:5]是触发选择设置，TIMx_CH1对应TI1FP1，TIMx_CH2则对应TI2FP2，我们是定时器通道1，所以需要配置的值为00101。ETF[3:0]和ETPS[1:0]分别是外部触发滤波器和外部触发预分频器，我们没有用到。
接下来我们再看看DMA/中断使能寄存器：TIMx_DIER，该寄存器的各位描述见图20.2.1.3（在20.2.1小节）。本本实验，我们需要用到定时器更新中断，在中断服务函数中累加定时器溢出的次数，所以需要使能定时器的更新中断，即UIE置1。
控制寄存器1：TIMx_CR1，我们只用到了它的最低位，也就是用来使能定时器的。
20.5.2 硬件设计
1. 例程功能
使用TIM2_CH1做输入捕获，我们将捕获PA0上的高电平脉宽，并对脉宽进行计数，通过串口打印出来。大家可以通过按WK_UP按键，输入高电平脉冲，通过按KEY0重设当前计数。LED0闪烁，提示程序运行。
2. 硬件资源
1）LED灯
LED0 - PB4
2） 独立按键：
KEY0 - PA1
WK_UP - PA0
3）定时器2，使用TIM2通道1，PA0复用为TIM2_CH1。
3. 原理图
定时器属于STM32H562的内部资源，只需要软件设置好即可正常工作。我们借助WK_UP做输入脉冲源，捕获PA0上的高电平脉宽，然后对脉宽进行计数并通过串口上位机打印出来。还可以通过按KEY0重设当前计数。
20.5.3 程序设计
20.5.3.1 定时器的HAL库驱动
定时器在HAL库中的驱动代码在前面已经介绍了部分，这里我们针对定时器从模式介绍HAL_TIM_SlaveConfigSynchronization函数。
1. HAL_TIM_SlaveConfigSynchronization函数
该函数是HAL_TIM_SlaveConfigSynchro函数的宏定义，真正的函数定义是后者，其定义如下：
HAL_StatusTypeDef HAL_TIM_SlaveConfigSynchro(TIM_HandleTypeDef *htim, TIM_SlaveConfigTypeDef *sSlaveConfig);
l 函数描述：
该函数用于配置定时器的从模式选择、输入触发源等参数。
l 函数形参：
形参1是TIM_HandleTypeDef结构体类型指针变量，用于配置定时器基本参数。
形参2是TIM_SlaveConfigTypeDef结构体类型指针变量，用于配置定时器的从模式。
重点了解一下TIM_SlaveConfigTypeDef结构体指针类型，其定义如下：
typedef struct
{
uint32_t SlaveMode; /* 从模式选择 */
uint32_t InputTrigger; /* 输入触发源选择 */
uint32_t TriggerPolarity; /* 输入触发极性 */
uint32_t TriggerPrescaler; /* 输入触发预分频 */
uint32_t TriggerFilter; /* 输入滤波器设置 */
} TIM_SlaveConfigTypeDef;
l 函数返回值：
HAL_StatusTypeDef枚举类型的值。
定时器从模式脉冲计数配置步骤
1）开启TIMx和输入通道的GPIO时钟，配置该IO口的复用功能输入
首先开启TIMx的时钟，然后配置GPIO为复用功能输出。本实验我们默认用到定时器2通道1，对应IO是PA0，它们的时钟开启方法如下：
__HAL_RCC_TIM2_CLK_ENABLE(); /* 使能定时器2 */ __HAL_RCC_GPIOA_CLK_ENABLE(); /* 开启GPIOA时钟 */
IO口复用功能是通过函数HAL_GPIO_Init来配置的。
2）初始化TIMx，设置TIMx的ARR和PSC等参数
使用定时器的输入捕获功能时，我们调用的是HAL_TIM_IC_Init函数来初始化定时器ARR和PSC等参数。
注意：该函数会调用：HAL_TIM_IC_MspInit函数，我们可以通过后者存放定时器和GPIO时钟使能、GPIO初始化、中断使能和优先级设置等代码。
3）选择从模式：外部触发模式1
TIMx_SMCR寄存器控制着定时器的从模式，包括模式选择，触发源选择、极性和输入预分频等。HAL库是通过HAL_TIM_SlaveConfigSynchro函数来初始化定时器从模式配置参数的。
4）设置定时器为输入捕获模式，开启输入捕获
在HAL库中，定时器的输入捕获模式是通过HAL_TIM_IC_ConfigChannel函数来设置定时器某个通道为输入捕获通道，包括映射关系，输入滤波和输入分频等。
5）使能定时器更新中断，开启捕获功能，配置定时器中断优先级
通过__HAL_TIM_ENABLE_IT函数使能定时器更新中断。
通过HAL_TIM_IC_Start函数使能定时器并开启捕获功能。
通过HAL_NVIC_EnableIRQ函数使能定时器中断。
通过HAL_NVIC_SetPriority函数设置中断优先级。
6）编写中断服务函数
定时器中断服务函数为：TIMx_IRQHandler等，当发生中断的时候，程序就会执行中断服务函数。HAL库提供了一个定时器中断公共处理函数HAL_TIM_IRQHandler，该函数会根据中断类型调用相关的中断回调函数。用户根据自己的需要重定义这些中断回调函数来处理中断程序。本实验我们不使用HAL库的中断回调机制，而是把中断程序写在定时器中断服务函数里。详见本实验例程源码。
20.5.3.2 程序流程图
图20.5.3.2.1 通用定时器脉冲计数实验程序流程图
20.5.3.3 程序解析
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。通用定时器驱动源码包括两个文件：gtim.c和gtim.h。
首先看gtim.h头文件的几个宏定义：
/*****************************************************************************/
/* TIMX 输入计数定义
* 这里的输入计数使用定时器TIM2_CH1,捕获WK_UP按键的输入
* 默认是针对TIM2~TIM5, TIM12~TIM17.只有CH1和CH2通道可以用做输入计数,CH3/CH4不支持!
* 注意:默认用的PA0,设置的是下拉输入!如果改其他IO,对应的上下拉方式/AF功能等也得改!
*/
#define GTIM_TIMX_CNT_CHY_GPIO_PORT GPIOA
#define GTIM_TIMX_CNT_CHY_GPIO_PIN GPIO_PIN_0
#define GTIM_TIMX_CNT_CHY_GPIO_AF GPIO_AF1_TIM2 /* AF功能选择 */
#define GTIM_TIMX_CNT_CHY_GPIO_CLK_ENABLE()
do{ __HAL_RCC_GPIOA_CLK_ENABLE(); }while(0) /* PA口时钟使能 */
#define GTIM_TIMX_CNT TIM2
#define GTIM_TIMX_CNT_IRQn TIM2_IRQn
#define GTIM_TIMX_CNT_IRQHandler TIM2_IRQHandler
#define GTIM_TIMX_CNT_CHY TIM_CHANNEL_1 /* 通道Y, 1<= Y <=2 */
#define GTIM_TIMX_CNT_CHY_CLK_ENABLE()
do{ __HAL_RCC_TIM2_CLK_ENABLE(); }while(0) /* TIMX 时钟使能 */
/*****************************************************************************/
可以把上面的宏定义分成两部分，第一部分是定时器2输入通道1对应的IO口的宏定义，第二部分则是定时器2输入通道1的相应宏定义。需要注意的点是：只有CH1和CH2通道可以用做输入计数，CH3/CH4不支持!
gtim.h头文件就添加了这部分的程序，下面看gtim.c的程序，首先是通用定时器脉冲计数初始化函数，其定义如下：
/**
* @brief 通用定时器TIMX 通道Y 脉冲计数 初始化函数
* @note
* 本函数选择通用定时器的时钟选择: 外部时钟源模式1(SMS[2:0] = 111)
* 这样CNT的计数时钟源就来自 TIMX_CH1/CH2, 可以实现外部脉冲计数
*
* 时钟分频数 = psc, 一般设置为0, 表示每一个时钟都会计数一次, 以提高精度.
* 通过读取CNT和溢出次数, 经过简单计算, 可以得到当前的计数值, 从而实现脉冲计数
*
* @param arr: 自动重装值
* @retval 无
*/
void gtim_timx_cnt_chy_init(uint16_t psc)
{
GPIO_InitTypeDef gpio_init_struct;
TIM_SlaveConfigTypeDef tim_slave_config = {0};
GTIM_TIMX_CNT_CHY_CLK_ENABLE(); /* 使能TIMx时钟 */
GTIM_TIMX_CNT_CHY_GPIO_CLK_ENABLE(); /* 开启GPIOA时钟 */
g_timx_cnt_chy_handle.Instance = GTIM_TIMX_CNT; /* 定时器x */
g_timx_cnt_chy_handle.Init.Prescaler = psc; /* 定时器分频 */
g_timx_cnt_chy_handle.Init.CounterMode = TIM_COUNTERMODE_UP;/* 递增计数模式 */
g_timx_cnt_chy_handle.Init.Period = 65535; /* 自动重装载值 */
HAL_TIM_IC_Init(&g_timx_cnt_chy_handle);
gpio_init_struct.Pin = GTIM_TIMX_CNT_CHY_GPIO_PIN; /* 输入捕获的GPIO口 */
gpio_init_struct.Mode = GPIO_MODE_AF_PP; /* 复用推挽输出 */
gpio_init_struct.Pull = GPIO_PULLDOWN; /* 下拉 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_VERY_HIGH; /* 高速 */
gpio_init_struct.Alternate = GTIM_TIMX_CNT_CHY_GPIO_AF; /* 复用 */
HAL_GPIO_Init(GTIM_TIMX_CNT_CHY_GPIO_PORT, &gpio_init_struct);
/* 从模式：外部触发模式1 */
tim_slave_config.SlaveMode = TIM_SLAVEMODE_EXTERNAL1;/* 外部触发模式1 */
tim_slave_config.InputTrigger = TIM_TS_TI1FP1;/* TI1FP1作为触发输入源 */
tim_slave_config.TriggerPolarity = TIM_TRIGGERPOLARITY_RISING;/* 上升沿 */
tim_slave_config.TriggerPrescaler = TIM_TRIGGERPRESCALER_DIV1;/* 不分频 */
tim_slave_config.TriggerFilter = 0x0; /* 滤波：本例中不需要任何滤波 */
HAL_TIM_SlaveConfigSynchronization(&g_timx_cnt_chy_handle,
&tim_slave_config);
/* 设置中断优先级，抢占优先级1，子优先级3 */
HAL_NVIC_SetPriority(GTIM_TIMX_CNT_IRQn, 1, 3);
HAL_NVIC_EnableIRQ(GTIM_TIMX_CNT_IRQn); /* 开启ITMx中断 */
__HAL_TIM_ENABLE_IT(&g_timx_cnt_chy_handle, TIM_IT_UPDATE); /* 使能更新中断 */
HAL_TIM_IC_Start(&g_timx_cnt_chy_handle, GTIM_TIMX_CNT_CHY);/* 使能通道输入 */
}
gtim_timx_cnt_chy_init函数包含了输入通道对应IO的初始代码、NVIC、使能时钟、定时器基础工作参数和从模式配置的所有代码。下面来看看该函数的代码内容。
第一部分使能定时器和GPIO的时钟。
第二部分调用HAL_TIM_IC_Init函数初始化定时器的基础工作参数，如：ARR和PSC等。
第三部分是定时器输入通道对应的IO的初始化。
第四部分调用HAL_TIM_SlaveConfigSynchronization函数配置从模式选择、输入捕获通道映射关系、捕获边沿和滤波等。
第五部分是NVIC的初始化，配置抢占优先级、响应优先级和开启NVIC定时器中断。
最后是使能更新中断和使能通道输入。
我们在通用定时器输入捕获实验使用了HAL_TIM_IC_MspInit函数，为了方便代码的管理和移植性等，这里就不再使用这个函数了。当一个项目使用到多个定时器时，也同样建议大家不要使用HAL库的回调机制，真的不方便。至于前面为什么要用HAL_TIM_IC_MspInit函数，只是为了让大家知道HAL库回调机制的使用方法。大家可以根据自己的情况权衡利弊，决定是否使用HAL库的回调机制。
下面先看中断服务函数，在基本定时器中断实验中，我们知道中断逻辑程序的逻辑代码是放在更新中断回调函数里面的，这是HAL库回调机制标准的做法。因为我们在通用定时器输入捕获实验中使用过HAL_TIM_PeriodElapsedCallback更新中断回调函数，所以本实验我们不使用HAL库这套回调机制，而是直接将中断处理写在定时器中断服务函数中，定时器中断服务函数定义如下：
/**
* @brief 通用定时器TIMX 脉冲计数 更新中断服务函数
* @param 无
* @retval 无
*/
void GTIM_TIMX_CNT_IRQHandler(void)
{
/* 以下代码没有使用定时器HAL库共用处理函数来处理，而是直接通过判断中断标志位的方式 */
if(__HAL_TIM_GET_FLAG(&g_timx_cnt_chy_handle, TIM_FLAG_UPDATE) != RESET)
{
g_timxchy_cnt_ofcnt++; /* 累计溢出次数 */
}
__HAL_TIM_CLEAR_IT(&g_timx_cnt_chy_handle, TIM_IT_UPDATE);
}
在函数中，使用__HAL_TIM_GET_FLAG函数宏获取更新更新中断标志位，然后判断是否发生更新中断，如果发生了更新中断，表示脉冲计数的个数等于ARR寄存器的值，那么我们让g_timxchy_cnt_ofcnt变量++，累计定时器溢出次数。最后调用__HAL_TIM_CLEAR_IT函数宏清除更新中断标志位。这样就完成一次对更新中断的处理。
再来介绍两个自定义的功能函数，第一个是获取当前计数值函数，其定义如下：
/**
* @brief 通用定时器TIMX 通道Y 获取当前计数值
* @param 无
* @retval 当前计数值
*/
uint32_t gtim_timx_cnt_chy_get_count(void)
{
uint32_t count = 0;
count = g_timxchy_cnt_ofcnt * 65536;/* 计算溢出次数对应的计数值 */
count += __HAL_TIM_GET_COUNTER(&g_timx_cnt_chy_handler);/* 加上当前CNT的值 */
return count;
}
该函数先是计算定时器溢出次数对应的计数个数，因为定时器每溢出一次的计数个数是65536，所以这里用g_timxchy_cnt_ofcnt乘以65536，就可以得到溢出计数的个数，前提是ARR寄存器的值得设置为65535。然后再加上定时器计数器当前的值，计数器当前的值通过调用__HAL_TIM_GET_COUNTER函数宏可以获取。函数返回值是脉冲计数的总个数。
第二个自定义功能函数是重启计数器函数，其定义如下：
/**
* @brief 通用定时器TIMX 通道Y 重启计数器
* @param 无
* @retval 当前计数值
*/
void gtim_timx_cnt_chy_restart(void)
{
__HAL_TIM_DISABLE(&g_timx_cnt_chy_handler); /* 关闭定时器TIMX */
g_timxchy_cnt_ofcnt = 0; /* 累加器清零 */
__HAL_TIM_SET_COUNTER(&g_timx_cnt_chy_handler, 0); /* 计数器清零 */
__HAL_TIM_ENABLE(&g_timx_cnt_chy_handler); /* 使能定时器TIMX */
}
该函数先关闭定时器，然后做清零操作，包括：记录溢出次数全局变量g_timxchy_cnt_ofcnt和定时器计数器的值，最后使能定时器重新计数。
通用定时器脉冲计数实验的整体驱动和逻辑程序还算比较容易理解，下面看看main.c里面编写的代码：
int main(void)
{
uint32_t curcnt = 0;
uint32_t oldcnt = 0;
uint8_t key = 0;
uint8_t t = 0;
HAL_Init(); /* HAL库初始化 */
HAL_ICACHE_Enable(); /* 使能指令缓存 */
sys_stm32_clock_init(250, 4, 2, 2); /* 系统时钟初始化, 250Mhz */
delay_init(250); /* 延时初始化 */
usart_init(115200); /* 串口初始化 */
led_init(); /* LED初始化 */
key_init(); /* 按键初始化 */
gtim_timx_cnt_chy_init(0); /* 定时器计数初始化, 不分频 */
gtim_timx_cnt_chy_restart(); /* 重启计数 */
while (1)
{
key = key_scan(0); /* 扫描按键 */
if (key == KEY0_PRES) /* KEY0按键按下,重启计数 */
{
gtim_timx_cnt_chy_restart(); /* 重新启动计数 */
}
curcnt = gtim_timx_cnt_chy_get_count(); /* 获取计数值 */
if (oldcnt != curcnt)
{
oldcnt = curcnt;
printf("CNT:%d\r\n", oldcnt); /* 打印脉冲个数 */
}
t++;
if (t > 20) /* 200ms进入一次 */
{
t = 0;
LED0_TOGGLE(); /* LED0闪烁 ,提示程序运行 */
}
delay_ms(10);
}
}
调用定时器初始化函数gtim_timx_cnt_chy_init(0)，形参是0，表示设置预分频器寄存器的值为0，即表示不分频。如果形参设置为1，就是2分频，这种情况，要按按键WK_UP两次才会计数一次，大家不妨试试。该函数内部已经设置自动重载寄存器的值为65535，所以在不分频的情况下，定时器发生一次更新中断，表示脉冲计数了65536次。
20 . 5.4 下载验证
下载代码后，可以看到LED0在闪烁，说明程序已经正常在跑了，我们再打开串口调试助手，然后每按KEY_UP按键一次，就可以看到串口打印的高电平脉冲次数。如果按KEY0按键，就会重设当前计数，从0开始计数，如图20.5.4.1所示：
图20.5.4.1 打印高电平脉冲次数
来自 “ ITPUB博客 ” ，链接：https://blog.itpub.net/70040860/viewspace-3103314/ ，如需转载，请注明出处，否则将追究法律责任。
最新文章
- 【直播预告】直击嵌入式开发瓶颈！
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第六章
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第五章（5.4-5.5）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第五章（5.1-5.3）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第四章（4.4-4.5）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第四章（4.1-4.3）
- 《PDxxS1步进电机闭环驱动器用户手册_V1.0》第1-3章
- 《PDxxS1_CANopen协议控制教程_V1.0》第11章
- 《PDxxS1_CANopen协议控制教程_V1.0》第9-10章
- 《PDxxS1_CANopen协议控制教程_V1.0》第7-8章
