第七十章 USB虚拟串口(Slave)实验
本章，我们将向大家介绍如何利用USB在开发板实现一个USB虚拟串口，通过USB与电脑数据数据交互。
本章分为如下几个小节：
70.1 USB虚拟串口简介
70.2 硬件设计
70.3 程序设计
70.4 下载验证
70.1 USB虚拟串口简介
USB虚拟串口，简称VCP，是Virtual COM Port的简写，它是利用USB的CDC类来实现的一种通信接口。
我们可以利用STM32自带的USB功能，来实现一个USB虚拟串口，从而通过USB，实现电脑与STM32的数据互传。上位机无需编写专门的USB程序，只需要一个串口调试助手即可调试，非常实用。
同上一章一样，我们直接移植官方的USB VCP例程，官方例程路径：8，STM32参考资料→1，STM32CubeH7RS固件包 →STM32Cube_FW_H7RS_V1.0.0 →Projects →STM32H7S78-DK →Applications →USB_Host →CDC_Standalone，该例程采用USB CDC类来实现，利用STM32的USB接口，实现一个USB转串口的功能。
70.2 硬件设计
1 . 例程功能
本实验利用STM32自带的USB功能，连接电脑USB，虚拟出一个USB串口，实现电脑和开发板的数据通信。本例程功能完全同实验4（串口通信实验），只不过串口变成了STM32的USB虚拟串口。当USB连接电脑（USB线插入USB_SLAVE接口），开发板将通过USB和电脑建立连接，并虚拟出一个串口（注意：需要先安装:光盘\6，软件资料\1，软件\STM32 USB虚拟串口驱动\VCP_V1.5.0_Setup.exe这个驱动软件，虚拟串口驱动我们还可以在论坛上下载，链接是： http://www.openedv.com/thread-284178-1-1.html ）。
LED0闪烁，提示程序运行。USB和电脑连接成功后，LED1常亮。
2. 硬件资源
1）LED灯
LED0 ：LED0 – PD14
LED1 ：LED1 – PC0
2）串口1(PB14/PB15连接在板载USB转串口芯片CH340上面)
3）正点原子2.8/3.5/4.3/7/10寸TFTLCD模块(包括MCU屏和RGB屏,都支持)
4）USB_SLAVE接口(D-/D+连接在PM5/PM6上)
70.3 程序设计
70.3.1 程序解析
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。
本实验，在上一个实验的基础上，把不需要的文件从工程中移除，并对照官方VCP例子，将相关文件拷贝到USB文件夹下。然后，添加USB相关代码到工程中，由于官方提供的USB_APP文件不太好用，我们正点原子团队直接编写了一套USB_APP代码，读者可以直接拷贝我们例程中的USB_APP文件夹，即：实验59 USB虚拟串口（Slave）实验→Middlewares →USB →USB_APP。

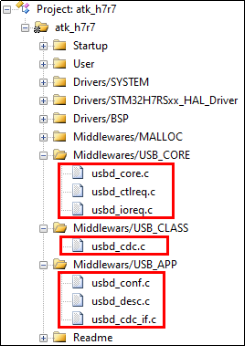

最终得到如图70.3.2.1所示的工程：
图70.3.2.1 USB虚拟串口工程分组
注意：因为USB驱动库需要用到内存管理，因此我们保留了相关代码（malloc.c）。
1. USB驱动代码
可以看到，USB部分代码，同上一个实验的在结构上是一模一样的，只是.c文件稍微有些变化。同样，我们移植需要修改以下这几个文件的代码。
usbd_conf.c代码，和上一个实验一样，不需要修改，可以直接使用上一个实验的代码。
usbd_desc.c代码，同上一个实验不一样，上一个实验描述符是USB Audio设备，本实验变成了USB虚拟串口了（CDC），所以直接用ST官方的就行。
usbd_cdc.c代码，这个文件是复制自官方VCP例子中，在约561行处需要修改，增加条件判断不为空时才执行，否则会出现卡死。
if (((USBD_CDC_ItfTypeDef *)pdev->pUserData)->TransmitCplt != NULL)
{
((USBD_CDC_ItfTypeDef *)pdev->pUserData)->TransmitCplt(hcdc->TxBuffer,
&hcdc->TxLength, epnum);
}
usbd_cdc_if.c代码，是重点要修改的，直接复制使用即可。首先我们介绍下usbd_cdc_if.h文件的相关宏定义，具体如下：
/* 缓冲区大小定义 */ #define USBD_CDC_RX_BUF_SIZE 200 #define USBD_CDC_PRINTF_BUF_SIZE 200 #define USBD_CDC_TX_TIMROUT 10
USBD_CDC_RX_BUF_SIZE宏定义是用于定义USB串口接收缓冲区最大字节数，这里设置为200。USBD_CDC_TX_TIMROUT宏定义是用于定义USB发送数据轮询周期，这里设置为10即可。
下面重点介绍usbd_cdc_if.c文件，首先是一些结构体变量、数组和变量的定义，具体如下：
/* USB虚拟串口相关配置参数 */
USBD_CDC_LineCodingTypeDef linecoding =
{
115200, /* 波特率 */
0x00, /* 停止位,默认1位 */
0x00, /* 校验位,默认无 */
0x08 /* 数据位,默认8位 */
};
/* usb_printf发送缓冲区, 用于vsprintf */
static uint8_t g_usbd_cdc_printf_buffer[USBD_CDC_PRINTF_BUF_SIZE];
/* USB接收的数据缓冲区,最大USART_REC_LEN个字节,用于USBD_CDC_SetRxBuffer函数 */
uint8_t g_usbd_cdc_rx_buffer[USBD_CDC_RX_BUF_SIZE];
uint16_t g_usbd_cdc_rx_sta=0; /* 接收状态标记 */
/* 虚拟串口配置函数(供USB内核调用) */
USBD_CDC_ItfTypeDef USBD_CDC_fops =
{
CDC_Init,
CDC_DeInit,
CDC_Control,
CDC_Receive,
CDC_TransmitCplt
};
首先是定义一个USBD_CDC_LineCodingTypeDef结构体类型的变量linecoding，并赋值。波特率为115200，停止位和校验位都为0，数据位,默认8位。
g_usbd_cdc_printf_buffer是发送缓冲区，大小由USBD_CDC_PRINTF_BUF_SIZE宏来定义，数组是uint8_t类型，所以数字大小为200字节。
g_usbd_cdc_rx_buffer则是USB接收的数据缓冲区，用于USBD_CDC_BUF_SIZE函数，大小也是200字节。
g_usbd_cdc_rx_sta变量用于表示接收状态，位15表示接收完成标志，位14表示接收到0x0d，位13~位0表示接收到的有效字节数目。
最后定义一个USBD_CDC_ItfTypeDef结构体类型的变量USBD_CDC_fops，供USB内核调用，并把四个函数的首地址赋值给其成员。下面会介绍到这几个函数，以及一些其它的函数。
首先是初始化CDC函数，其定义如下：
/**
* @brief 初始化CDC设备
* @param 无
* @retval 操作结果
* @arg USBD_OK: 成功
* @arg USBD_FAIL: 失败
*/
static int8_t CDC_Init(void)
{
USBD_CDC_SetRxBuffer(&g_usbd_handle, g_usbd_cdc_rx_buffer);
return USBD_OK;
}
CDC_Init用于初始化VCP，在初始化的时候由USB内核调用，这里我们调用函数：USBD_CDC_SetRxBuffer，设置USB接收数据缓冲区。USB虚拟串口收到的数据，会先缓存在这个buf里面。
下面介绍的是复位CDC函数，其定义如下：
/**
* @brief 反初始化CDC设备
* @param 无
* @retval 操作结果
* @arg USBD_OK: 成功
* @arg USBD_FAIL: 失败
*/
static int8_t CDC_DeInit(void)
{
return USBD_OK;
}
CDC_DeInit用于复位VCP，我们用不到，所以直接返回USBD_OK即可。
下面介绍的是控制CDC的设置函数，其定义如下：
/**
* @brief 管理CDC请求
* @param cmd: 命令
* @param pbuf: 数据
* @param length: 数据长度
* @retval 操作结果
* @arg USBD_OK: 成功
* @arg USBD_FAIL: 失败
*/
static int8_t CDC_Control(uint8_t cmd, uint8_t *pbuf, uint16_t length)
{
UNUSED(length);
switch (cmd)
{
case CDC_SEND_ENCAPSULATED_COMMAND:
case CDC_GET_ENCAPSULATED_RESPONSE:
case CDC_SET_COMM_FEATURE:
case CDC_GET_COMM_FEATURE:
case CDC_CLEAR_COMM_FEATURE:
case CDC_SET_CONTROL_LINE_STATE:
case CDC_SEND_BREAK:
default:
{
break;
}
case CDC_SET_LINE_CODING:
{
linecoding.bitrate = (uint32_t)(pbuf[0] | (pbuf[1] << 8) |
(pbuf[2] << 16) | (pbuf[3] << 24));
linecoding.format = pbuf[4];
linecoding.paritytype = pbuf[5];
linecoding.datatype = pbuf[6];
break;
}
case CDC_GET_LINE_CODING:
{
pbuf[0] = (uint8_t)(linecoding.bitrate);
pbuf[1] = (uint8_t)(linecoding.bitrate >> 8);
pbuf[2] = (uint8_t)(linecoding.bitrate >> 16);
pbuf[3] = (uint8_t)(linecoding.bitrate >> 24);
pbuf[4] = linecoding.format;
pbuf[5] = linecoding.paritytype;
pbuf[6] = linecoding.datatype;
break;
}
}
return USBD_OK;
}
CDC_Control用于控制VCP的相关参数，根据cmd的不同，执行不同的操作，这里主要用到CDC_SET_LINE_CODING命令，该命令用于设置VCP的相关参数，比如波特率、数据类型（位数）、校验类型（奇偶校验）等，保存在linecoding结构体里面，在需要的时候，应用程序可以读取linecoding结构体里面的参数，以获得当前VCP的相关信息。
下面介绍的是CDC数据接收函数和处理从USB虚拟串口接收到的数据函数，它们的定义如下：
/**
* @brief CDC接收
* @param Buf: 数据
* @param Len: 数据长度
* @retval 操作结果
* @arg USBD_OK: 成功
* @arg USBD_FAIL: 失败
*/
static int8_t CDC_Receive(uint8_t *Buf, uint32_t *Len)
{
uint32_t i;
USBD_CDC_ReceivePacket(&g_usbd_handle);
for (i=0; i<*Len; i++)
{
if((g_usbd_cdc_rx_sta & (1 << 15)) != (1 << 15))
{
if((g_usbd_cdc_rx_sta & (1 << 14)) != (1 << 14))
{
if(Buf[i] == 0x0D)
{
g_usbd_cdc_rx_sta |= (1 << 14);
}
else
{
if(++g_usbd_cdc_rx_sta > (USBD_CDC_RX_BUF_SIZE - 1))
{
g_usbd_cdc_rx_sta = 0;
}
}
}
else
{
if(Buf[i] != 0x0A)
{
g_usbd_cdc_rx_sta = 0;
}
else
{
g_usbd_cdc_rx_sta |= (1 << 15);
}
}
}
}
return USBD_OK;
}
/**
* @brief CDC接收
* @param Buf: 数据
* @param Len: 数据长度
* @retval 操作结果
* @arg USBD_OK: 成功
* @arg USBD_FAIL: 失败
*/
static int8_t CDC_Receive(uint8_t *Buf, uint32_t *Len)
{
uint32_t i;
USBD_CDC_ReceivePacket(&g_usbd_handle);
for (i=0; i<*Len; i++)
{
if((g_usbd_cdc_rx_sta & (1 << 15)) != (1 << 15))
{
if((g_usbd_cdc_rx_sta & (1 << 14)) != (1 << 14))
{
if(Buf[i] == 0x0D)
{
g_usbd_cdc_rx_sta |= (1 << 14);
}
else
{
if(++g_usbd_cdc_rx_sta > (USBD_CDC_RX_BUF_SIZE - 1))
{
g_usbd_cdc_rx_sta = 0;
}
}
}
else
{
if(Buf[i] != 0x0A)
{
g_usbd_cdc_rx_sta = 0;
}
else
{
g_usbd_cdc_rx_sta |= (1 << 15);
}
}
}
}
return USBD_OK;
}
CDC_Receive函数用于VCP数据接收，当STM32的USB接收到电脑端串口发送过来的数据时，由USB内核程序调用CDC_Receive，然后在该函数里面再调用USBD_CDC_ReceivePacket函数，实现VCP的数据接收，只需要在该函数里面，将接收到的数据，保存起来即可，接收的原理和（实验5 串口通信实验）完全一样。
下面介绍的是通过USB发送数据函数，其定义如下：
/**
* @brief CDC发送完成
* @param Buf: 数据
* @param Len: 数据长度
* @param epnum: 端点编号
* @retval 操作结果
* @arg USBD_OK: 成功
* @arg USBD_FAIL: 失败
*/
static int8_t CDC_TransmitCplt(uint8_t *Buf, uint32_t *Len, uint8_t epnum)
{
UNUSED(Buf);
UNUSED(Len);
UNUSED(epnum);
g_usbd_cdc_tx_done = 1;
return USBD_OK;
}
CDC_TransmitCplt用于发送Len个字节的数据给VCP，由VCP通过USB传输给电脑，实现VCP的数据发送。
下面介绍的是通过USB格式化输出函数，其定义如下：
void usb_printf(char *fmt, ...)
{
va_list ap;
va_start(ap, fmt);
vsprintf((char *)g_usbd_cdc_printf_buffer, fmt, ap);
va_end(ap);
usbd_cdc_transmit(g_usbd_cdc_printf_buffer, strlen((const char
*)g_usbd_cdc_printf_buffer));
}
usb_printf用于实现和普通串口一样的printf操作，该函数将数据格式化输出到USB VCP，功能完全同printf，方便大家使用。
USB VCP相关代码，就给大家介绍到这里，详细的介绍，请大家参考：UM1734(STM32Cube USB device library).pdf这个文档。
2. main.c代码
下面是main.c的程序，具体如下：
/* USBD句柄 */
/* USBD句柄 */
USBD_HandleTypeDef g_usbd_handle = {0};
int main(void)
{
uint16_t len;
uint16_t times = 0;
uint8_t conn_sta;
sys_mpu_config(); /* 配置MPU */
sys_cache_enable(); /* 使能Cache */
HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(300, 6, 2); /* 配置时钟，600MHz */
delay_init(600); /* 初始化延时 */
usart_init(115200); /* 初始化串口 */
led_init(); /* 初始化LED */
hyperram_init(); /* 初始化HyperRAM */
lcd_init(); /* 初始化LCD */
my_mem_init(SRAMIN); /* 初始化AXI-SRAM1~4内存池 */
my_mem_init(SRAMEX); /* 初始化XSPI2 HyperRAM内存池 */
my_mem_init(SRAM12); /* 初始化AHB-SRAM1~2内存池 */
my_mem_init(SRAMDTCM); /* 初始化DTCM内存池 */
my_mem_init(SRAMITCM); /* 初始化ITCM内存池 */
lcd_show_string(30, 50, 200, 16, 16, "STM32", RED);
lcd_show_string(30, 70, 200, 16, 16, "USB VCP TEST", RED);
lcd_show_string(30, 90, 200, 16, 16, "ATOM@ALIENTEK", RED);
USBD_Init(&g_usbd_handle, &CDC_Desc, DEVICE_HS);
USBD_RegisterClass(&g_usbd_handle, USBD_CDC_CLASS);
USBD_CDC_RegisterInterface(&g_usbd_handle, &USBD_CDC_fops);
USBD_Start(&g_usbd_handle);
delay_ms(1000);
while (1)
{
if (conn_sta != g_usb_conn_state)
{
conn_sta = g_usb_conn_state;
if (g_usb_conn_state != 0)
{
lcd_show_string(30, 190, 200, 16, 16, "USB Connected ", RED);
}
else
{
lcd_show_string(30, 190, 200, 16, 16, "USB Disconnected ", RED);
}
}
if ((g_usbd_cdc_rx_sta & (1 << 15)) == (1 << 15))
{
len = g_usbd_cdc_rx_sta & 0x3FFF;
usb_printf("\r\n您发送的消息为：\r\n");
usbd_cdc_transmit(g_usbd_cdc_rx_buffer, len);
usb_printf("\r\n\r\n");
g_usbd_cdc_rx_sta = 0;
}
else
{
if ((times % 5000) == 0)
{
usb_printf("\r\n正点原子 H7R7开发板 USB虚拟串口（Slave）实验\r\n");
usb_printf("正点原子@ALIENTEK\r\n\r\n\r\n");
}
if ((times % 200) == 0)
{
usb_printf("请输入数据，以回车键结束\r\n");
}
if ((times % 30) == 0)
{
LED0_TOGGLE();
}
times++;
delay_ms(10);
}
}
}
此部分代码比较简单，首先通过USBD_Init等函数初始化USB，不过本章实现的是USB虚拟串口的功能。然后在死循环里面轮询USB状态并检查是否接收到数据，如果接收到了数据，则通过usbd_cdc_transmit将数据通过VCP原原本本的返回给电脑端串口调试助手。
70.4 下载验证
本例程的测试，需要在电脑上先安装ST提供的USB虚拟串口驱动软件，该软件（V1.5.0版）下载地址： http://www.openedv.com/thread-284178-1-1.html ，下载完以后，根据自己电脑的系统，选择合适的驱动安装即可。

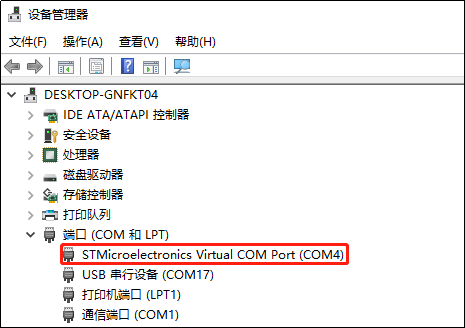

将程序下载到开发板后（注意：USB数据线，要插在USB_SLAVE口！而不是USB_UART端口！），我们打开设备管理器（我用的是WIN10），在端口（COM和LPT）里面可以发现多出了一个COM4的设备，这就是USB虚拟的串口设备端口，如图70.4.1所示：
图70.4.1 通过设备管理器查看USB虚拟的串口设备端口

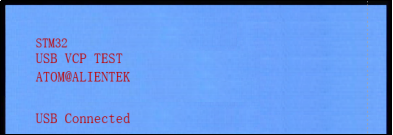

如图70.4.1，STM32通过USB虚拟的串口，被电脑识别了，端口号为：COM4（可变），字符串名字为：STMicroelectronics Virtual COM Port（COM4）。此时， LED0在闪烁，提示程序运行。开发板的LCD显示USB Connected，如图70.4.2所示：
图70.4.2 USB虚拟串口连接成功

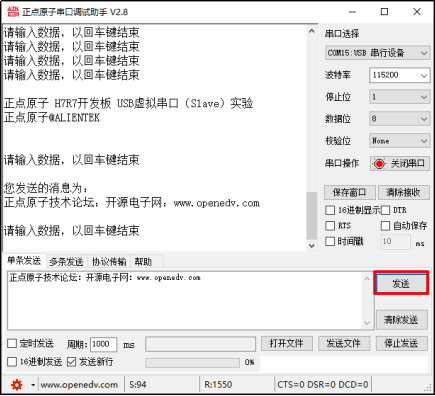

然后我们打开XCOM，选择合适的COM（需根据自己的电脑识别到的串口号选择），并打开串口（注意：波特率可以随意设置），就可以进行测试了，如图70.4.3所示：
图70.4.3 STM32虚拟串口通信测试
可以看到，我们的串口调试助手，收到了来自STM32开发板的数据，同时，按发送按钮（串口助手必须勾选：发送新行），也可以收到电脑发送给STM32的数据（原样返回），说明我们的实验是成功的。实验现象同第十六章完全一样。
至此，USB虚拟串口实验就完成了，通过本实验，我们就可以利用STM32的USB，直接和电脑进行数据互传了，具有广泛的应用前景。
