ATK-MB023模块用户手册

1，特性参数

ATK-MB023 小风扇模块是正点原子推出的一款高性能的微型直流有刷电机模块，设计紧凑美观，配有电源指示灯。

ATK-MB023 小风扇模块的基本参数，如下表所示：

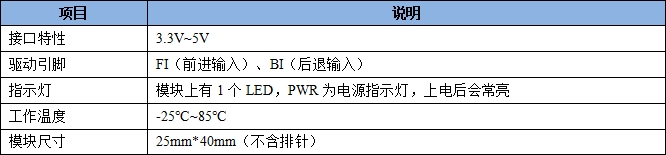

表1.1 ATK-MB023 小风扇模块基本参数

2，使用说明

ATK-MB023 小风扇模块通过1*4排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

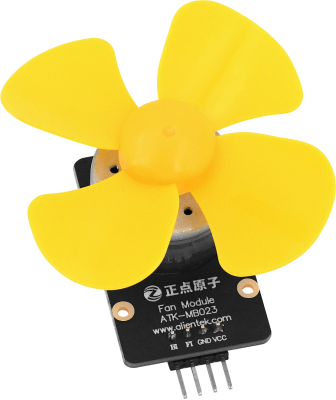

图2.1.1 ATK-MB023 小风扇模块实物图

ATK-MB023 小风扇模块各引脚的描述，如下表所示：

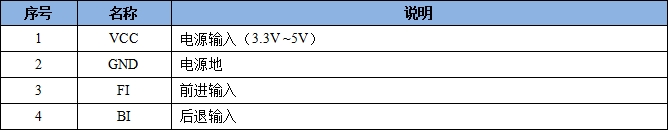

表2.1.1 ATK-MB023 小风扇模块引脚说明

ATK-MB023 小风扇模块的原理图，如下图所示：

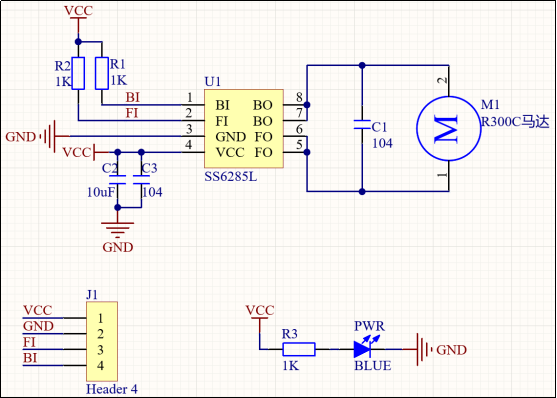

图2.2.1 ATK-MB023 小风扇模块原理图

小风扇模块的驱动芯片是SS6285L，输出端需要将电机接至FO和B0引脚，输入控制信号接至FI和BI引脚。FI和BI引脚的控制信号来自定时器的互补通道输出。

ATK-MB023 小风扇模块的尺寸结构，如下图所示：

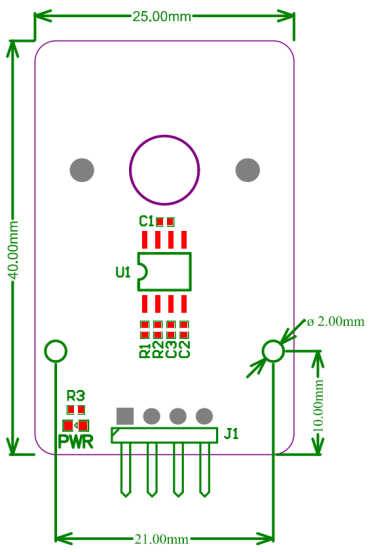

图3.1 ATK-MB023 小风扇模块尺寸图
