ATK-MB014 模块用户手册

1，特性参数

ATK-MB014 EEPROM模块是正点原子推出的一款基于24C02的高性能存储模块，具有2K bit的串行EEPROM存储器，内部包含256个字节，设计紧凑，适用于数据存储、配置备份和智能设备等多种应用场景。该模块采用IIC通信方式，内置8字节页写缓冲器，支持高效的数据写入和读取，并且具有掉电不丢失功能，确保断电后数据依然安全保存。ATK-MB014通过其可靠的存储性能，为用户提供了稳定的数据管理方案。

ATK-MB014 EEPROM模块的各项基本参数，如下表所示：

表1.1 ATK-MB014 EEPROM模块基本参数

2，使用说明

2.1 模块引脚说明

ATK-MB014 EEPROM模块通过1*4排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

图2.1.1 ATK-MB014 EEPROM模块实物图

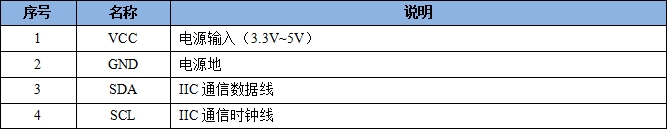

ATK-MB014 EEPROM模块各引脚的描述，如下表所示：

表2.1.1 ATK-MB014 EEPROM模块引脚说明

2.2 模块工作原理

ATK-MB014 EEPROM模块的原理图，如下图所示：

图2.1.2 ATK-MB014 EEPROM模块原理图

从上图中可以看出，模块自带了 3.3V 超低压差稳压芯片，给24C02供电，因此外部的输入电压可以为3.3V或5V。模块通过J1排针与外部连接，引出了VCC、GND、SDA和SCL四个引脚，其中SDA和SCL带了4.7K的上拉电阻，因此外部无需再添加上拉电阻。另外模块的A0、A1和A2均接地处理，因此24C02设备的IIC读操作地址为0xA1，写操作地址为0xA0。

3，结构尺寸

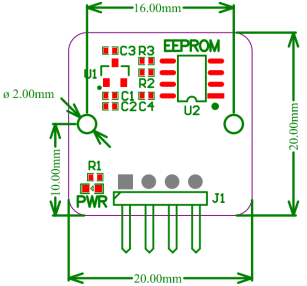

ATK-MB014 EEPROM模块的尺寸结构，如下图所示：

图3.1 ATK-MB014 EEPROM模块尺寸图
