ATK-MB012 模块用户手册

1，特性参数

ATK-MB012电位器模块是正点原子推出的一款高精度可调电阻模块，设计紧凑美观，自带旋钮帽。该模块支持模拟输出（AO）信号形式，可通过拨动开关设置最大输出电压（3.3V或1.8V），并配有指示灯，便于直观显示模块供电状态。

ATK-MB012电位器模块的基本参数，如下表所示：

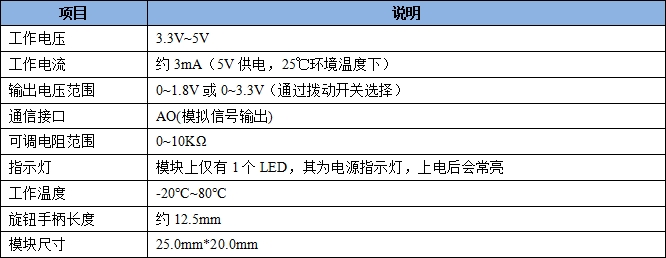

表1.1 ATK-MB012电位器模块基本参数

2，使用说明

ATK-MB012电位器模块通过1*3排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

图2.1.1 ATK-MB012电位器模块实物图

ATK-MB012电位器模块各引脚的描述，如下表所示：

表2.1.1 ATK-MB012电位器模块引脚说明

ATK-MB012电位器模块自带一个拨动开关（见图2.1.1右上角），该开关用于控制AO（模拟信号输出）的电压输出范围。当拨动开关打到1.8V档位，则AO输出电压范围为0~1.8V；当拨动开关打到3.3V档位，则AO输出电压范围为0~3.3V。

ATK-MB012电位器模块的原理图，如下图所示：

图2.3.1 ATK-MB012电位器模块原理图

上图中，J1为排针接口，VCC为输入电源的正极，GND为输入电源负极。输入的电源支持DC3.3~5V，U1（LDO）芯片会将输入电源转换为3.3V，U2（LDO）芯片则会将3.3V电源转换为1.8V。

RK为电位器（可调电阻），其最大阻值为10KΩ，这里利用了电阻串联分压的原理，可调电阻上下两部分等效为两个串联的电阻，AO端输出的是由可调电阻下半部分分压后的电压，用户可用单片机的ADC外设采集该电压。

值得注意的是，AO输出电压的范围由拨动开关决定，当拨动开关处于VCC1.8档位时，则输出电压范围为0~1.8V；当拨动开关处于VCC3.3档位时，则输出电压范围为0~3.3V。

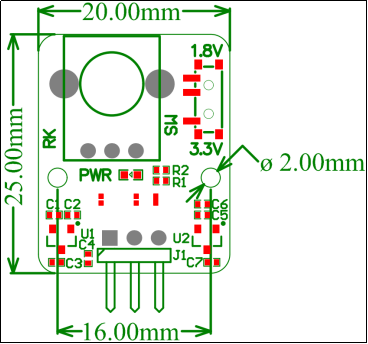

ATK-MB012电位器模块的尺寸结构，如下图所示：

图3.1 ATK-MB012电位器模块尺寸图
