ATK-MB011模块用户手册

1，特性参数

ATK-MB011 RGBLED模块是正点原子推出的一款高性能的RGBLED模块，设计紧凑美观，可用于家居、商店、演出、广告牌动态灯光效果等场景。该模块使用WS2811F芯片驱动，支持256级亮度可调，16777216 种颜色的全真色彩显示。

ATK-MB011 RGBLED模块的基本参数，如下表所示：

表1.1 ATK-MB011 RGBLED模块基本参数

2，使用说明

2.1 模块引脚说明

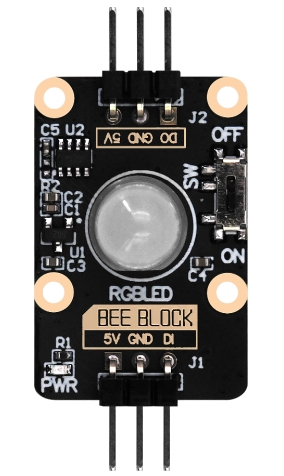

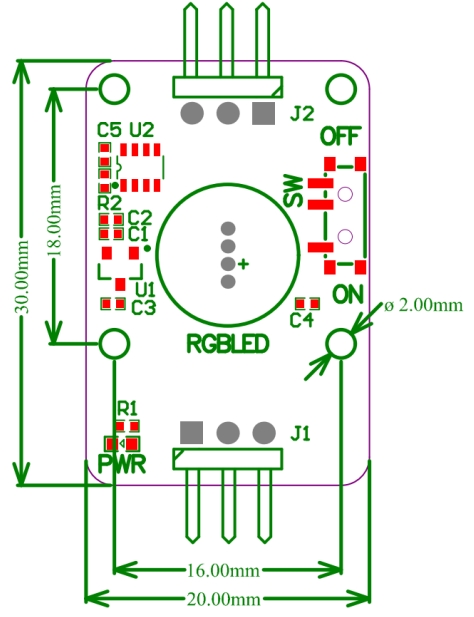

ATK-MB011 RGBLED模块通过2*3排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

图2.1.1 ATK-MB011 RGBLED模块实物图

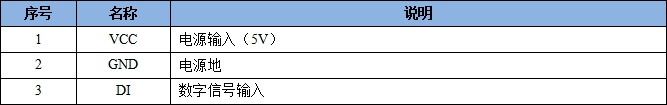

ATK-MB011 RGBLED模块输入端各引脚的描述，如下表所示：

表2.1.1 ATK-MB011 RGBLED模块输入端引脚说明

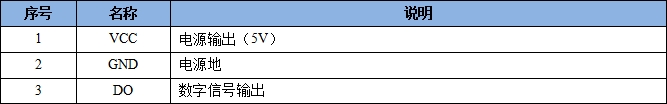

ATK-MB011 RGBLED模块输出端各引脚的描述，如下表所示：

表2.1.1 ATK-MB011 RGBLED模块输出端引脚说明

2.2 模块工作原理

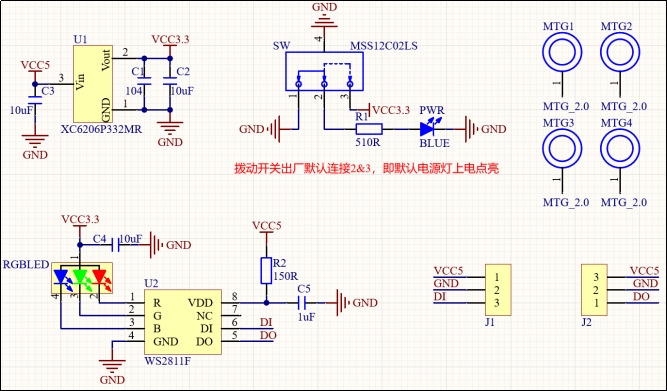

ATK-MB011 RGBLED模块的原理图，如下图所示：

图2.2.1继电器模块原理图

WS2811F内置了控制逻辑，可以直接驱动 RGB LED。每个RGBLED都包含红色、绿色和蓝色三种发光二极管。WS2811F使用单线归零码通讯方式。MCU发送的数据只通过一根数据线传输至WS2811F的DI引脚，还可以多个RGBLED模块级联，组成灯带效果，只要将RGBLED模块的DO和另外一个RGBLED模块的DI连接，并供电即可。

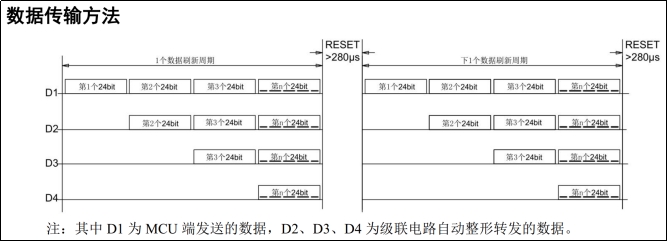

WS2811F芯片采用单线归零码的通讯方式，芯片在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个芯片提取后，送到芯片内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的芯片，每经过一个芯片的传输，信号减少24bit。芯片采用自动整形转发技术，使得该芯片的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

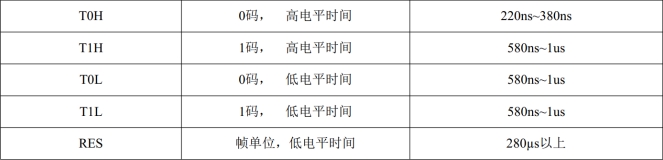

当各个芯片都收到24bit的数据后，我们再发送一个大于280us的低电平复位信号，所有的芯片再同步发送对应的R、G、B信号控制RGBLED灯的红色、绿色和蓝色三种发光二极。我们就可以看见RGBLED灯亮不同的颜色了。
