ATK-MB010模块用户手册

1，特性参数

ATK-MB010 继电器模块是正点原子推出的一款高性能的继电器模块，设计紧凑美观，可用于控制直流或者交流用电设备，适用于智能家居等场景。该模块是高电平驱动触发的，驱动电压为DC5V。

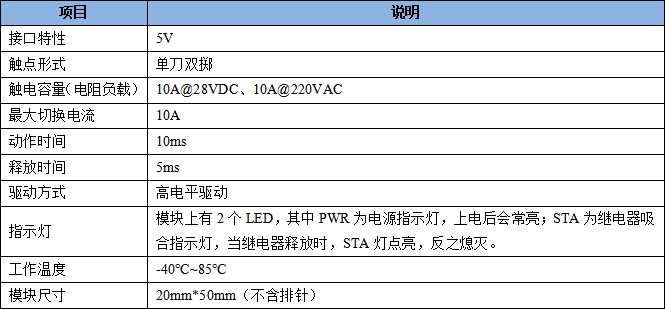

ATK-MB010 继电器模块的基本参数，如下表所示：

表1.1 ATK-MB010 继电器模块基本参数

2，使用说明

2.1 模块引脚说明

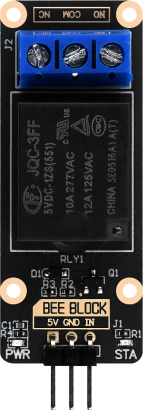

ATK-MB010 继电器模块通过1*3排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

图2.1.1 ATK-MB010 继电器模块实物图

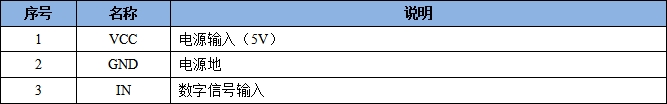

ATK-MB010 继电器模块各引脚的描述，如下表所示：

表2.1.1 ATK-MB010 继电器模块引脚说明

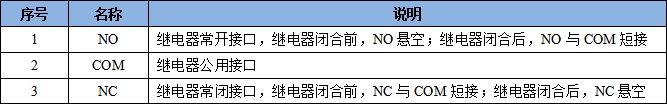

ATK-MB010 继电器模块输出端的描述，如下表所示：

表2.1.2 ATK-MB010 继电器模块输出端说明

2.2 模块工作原理

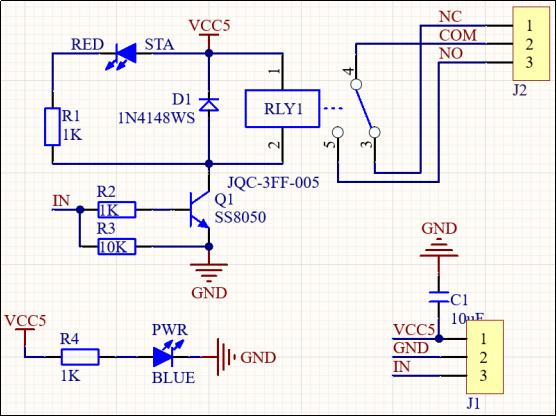

ATK-MB010 继电器模块的原理图，如下图所示：

图2.2.1继电器模块原理图

由上图可知，该模块控制端使用三极管，实现小电流控制大电流的目的，当输入端IN输入高电平时，三极管导通，继电器的电磁线圈通电。当电磁线圈通电时，会产生磁场，这个磁场会吸引铁芯或磁性材料，导致铁芯移动。铁芯的移动进而带动机械触点的动作，完成触点的闭合或断开。继电器具有常开NO和常闭NC两种触点，常开触点在未通电时处于断开状态，通电时闭合；常闭触点则相反，在未通电时闭合，通电时断开。使得继电器能够在控制信号IN与被控制电路之间提供电气隔离，防止不同电路之间的电流相互影响。

3，结构尺寸

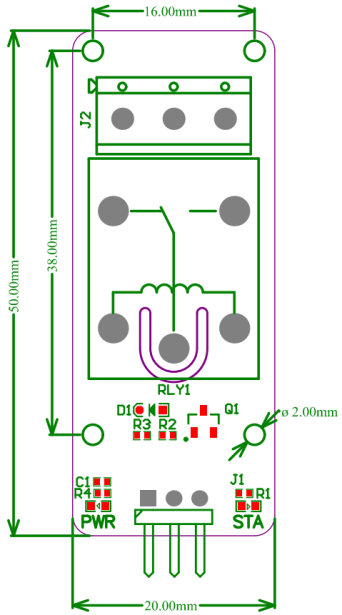

ATK-MB010 继电器模块的尺寸结构，如下图所示：

图3.1 ATK-MB010 继电器模块尺寸图
