ATK-MB009模块用户手册

1，特性参数

ATK-MB009 雨量传感器模块是正点原子推出的一款高性能的电阻式雨量传感器模块，设计紧凑美观，适用于检测有无雨滴和降雨量大小。该模块支持模拟输出（AO）信号，并配有电源指示灯。

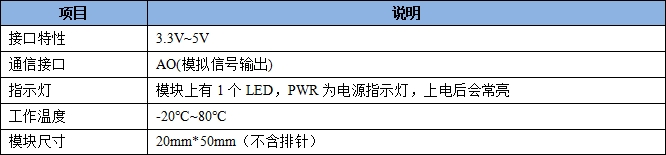

ATK-MB009 雨量传感器模块的基本参数，如下表所示：

表1.1 ATK-MB009 雨量传感器模块基本参数

2，使用说明

ATK-MB009 雨量传感器模块通过1*3排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

图2.1.1 ATK-MB009 雨量传感器模块实物图

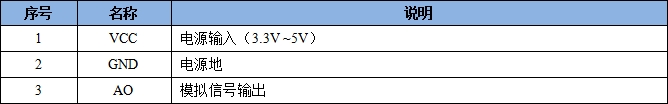

ATK-MB009 雨量传感器模块各引脚的描述，如下表所示：

表2.1.1 ATK-MB009 雨量传感器模块引脚说明

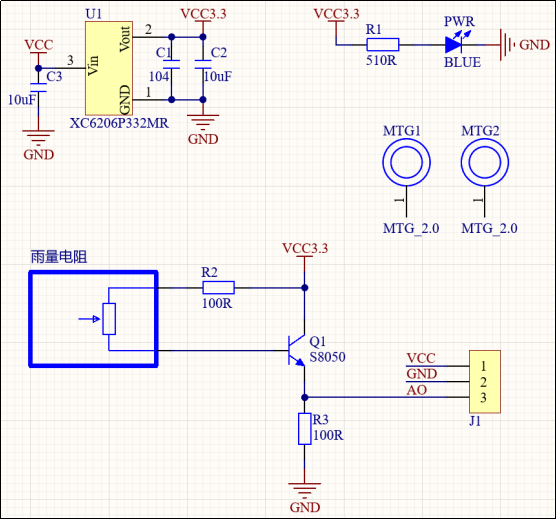

ATK-MB009 雨量传感器模块的原理图，如下图所示：

图2.2.1 ATK-MB009 雨量传感器模块原理图

雨量检测模块上有一个感应板，上面有断开的镍金属条纹，当雨滴滴落在上面时，条纹之间导通，导通的条纹越多，电阻越小，这时形成类似电阻并联的电路。通过检测电路中的电阻值变化，来判断降雨量的大小。

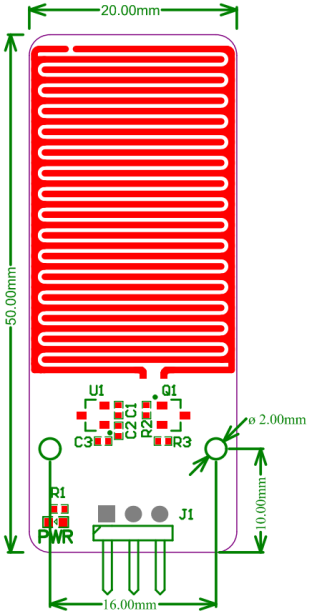

ATK-MB009 雨量传感器模块的尺寸结构，如下图所示：

图3.1 ATK-MB009 雨量传感器模块尺寸图
