第二十五章 LCD图片显示实验

       本章将介绍在LCD上的图片显示。通过本章的学习，读者将学习到LCD上图片的显示。

       本章分为如下几个小节：

       25.1 lcd模块介绍

       25.2 硬件设计

       25.3 程序设计

       25.4 运行验证

        25.1 lcd模块介绍

       有关lcd模块的介绍，请见第24.1小节《lcd模块介绍》。

        25.2 硬件设计

       25.2.1 例程功能

       1. 在LCD上循环显示SD卡中的BMP和JPEG格式的两张图片。

       25.2.2 硬件资源

       1. LCD

              LCD_RD - IO34

              LCD_BL - IO35

              LCD_CS - IO36

              LCD_RST - IO37

              LCD_RS - IO38

              LCD_WR - IO39

              LCD_D0~LCD_D7 - SPI0_D0~SPI0_D7

       25.2.3 原理图

       本章实验内容，需要使用到板载的LCD显示屏，正点原子DNK210开发板上的LCD显示屏连接原理图，如下图所示：

图25.2.3.1 LCD显示屏连接原理图

        25.3 程序设计

       25.3.1 lcd模块

       有关lcd模块的介绍，请见第25.1小节《lcd模块介绍》。

       25.3.2 程序流程图

图25.3.2.1 LCD图片显示实验流程图

       25.3.3 main.py代码

       main.py中的脚本代码如下所示：

import lcd
import image
import time

# 初始化LCD
lcd.init()

while True:
    for path in ["/sd/PICTURE/picture.bmp", "/sd/PICTURE/picture.jpg"]:
        # 借助image.Image类读取文件系统中的图像文件
        img = image.Image(path)
        # 在LCD上显示图片
        lcd.display(img)
        time.sleep_ms(1000)

       可以看到首先是使用lcd模块对LCD进行初始化，接着在一个循环中不断地循环显示SD卡上的两张BMP和JPEG格式的图片，其中图片的读取和解码都借助了image模块，image模块是CanMV提供的一个强大的图像处理模块，可以帮助开发者快速的对图像进行一些简单或复杂的处理，在后续的章节中会对image模块进行详细的介绍。

        25.4 运行验证

       将DNK210开发板连接CanMV IDE，同时将实验例程目录下的BMP和JPEG格式的两张图片放入SD卡根目录下的media文件夹下后，点击CanMV IDE上的“开始(运行脚本)”按钮后，可以看到LCD上不断地循环显示SD卡中的BMP和JPEG格式的两张图片，如下图所示：

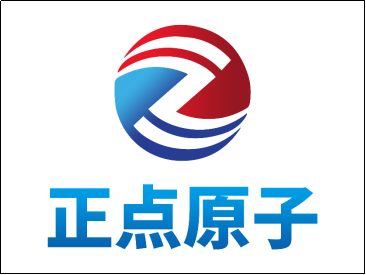

图25.4.1 LCD显示BMP图片

图25.4.2 LCD显示JPEG图片
