第三十七章 AI实验

到了这里，作者不得不感慨，市面上的MicroPython教程和例程虽然众多，但它们大多并未公开相关的技术，例如编译和匹配MicroPython固件、如何编写MicroPython的C模块以及乐鑫AI库的移植等。这些领域的知识对于我们来说是相当重要的缺失。为了帮助读者填补这些知识空白，作者决定将这些知识分享给各位，希望读者在ESP32这条学习道路上能够走得更远、收获更多。本章，作者把乐鑫官方提供的AI库移植到MicroPython固件当中，使得开发者调用API接口完成人脸识别、人脸检测、猫脸检测、颜色识别等相关AI实验。

37.1 AI C模块解析

37.2 硬件设计

37.3 软件设计

37.4 下载验证

37.1 AI C模块解析

关于乐鑫ESP-WHO AI库移植到MicroPython固件流程，作者已经在本书籍的第七章7.4小节讲解过了，这里，作者无需重复讲述。下面我们来看一下人脸识别、人脸检测、二维码识别等例程C模块文件，如下图所示。

图37.1.1 AI C模块文件

上图中，.cpp文件用于实现AI检测或识别功能的案例，它们都是参考乐鑫官方提供的IDF版的AI示例改编过来的（有关原理，请读者参考IDF版的AI例程）。实际上，就是调用乐鑫AI库的API函数，对摄像头图像进行操作，最后返回处理过的图像，这一帧图像会在显示屏上显示。esp_config.c/.h文件是用来管理这些AI例程，并且把这些例程登记到MicroPython当中，以便MicroPython调用。作者还定义了lcd.c/.h文件，主要用来区别是否使用AI库。前面作者也讲解过，本书籍会提供两种固件，它们唯一的区别是否支持AI调用。至于.camke和.mk文件，作者已经在前面的章节有讲解。

下面作者讲解一下esp_config.c文件，此文件是将.cpp函数登记到MicroPython当中，如下代码所示。

QueueHandle_t xQueueAIFrameO;

int ai_flag;
/* 开始AI例程 */
STATIC mp_obj_t mp_py_ai_strat(mp_obj_t flag)
{
    ai_flag = mp_obj_get_int(flag);
    /* 人脸检测 */
    if (ai_flag == FACE_DETECTION)
    {
        esp_face_detection_ai_strat();
    }
    /* 人脸识别 */
    else if (ai_flag == FACE_RECONGNITION)
    {
        esp_face_recognition_ai_strat();
    }
    /* 二维码识别 */
    else if (ai_flag == QR_RECONGNITION)
    {
        esp_qr_detection_ai_strat();
    }
    /* 颜色识别 */
    else if (ai_flag == COLOR_RECONGNITION)
    {
        esp_color_detection_ai_strat();
    }
    /* 猫脸识别 */
    else if (ai_flag == CAT_DETECTION)
    {
        esp_cat_face_detection_ai_strat();
    }

    return mp_const_none;
}
STATIC MP_DEFINE_CONST_FUN_OBJ_1(ai_strat, mp_py_ai_strat);

/* 卸载AI，实际上就是释放内存 */
STATIC mp_obj_t mp_py_ai_deinit(mp_obj_t flag)
{
    if (ai_flag == FACE_DETECTION)
    {
        esp_face_detection_ai_deinit();
    }
    else if (ai_flag == FACE_RECONGNITION)
    {
        esp_face_recognition_ai_deinit();
    }
    else if (ai_flag == QR_RECONGNITION)
    {
        esp_qr_detection_ai_deinit();
    }
    else if (ai_flag == COLOR_RECONGNITION)
    {
        esp_color_detection_ai_deinit();
    }
    else if (ai_flag == CAT_DETECTION)
    {
        esp_cat_face_detection_ai_deinit();
    }

    return mp_const_none;
}
STATIC MP_DEFINE_CONST_FUN_OBJ_0(ai_deinit, mp_py_ai_deinit);

STATIC const mp_rom_map_elem_t mp_module_ai_globals_table[] = {
    { MP_ROM_QSTR(MP_QSTR___name__), MP_ROM_QSTR(MP_QSTR_esp_who) },
    { MP_ROM_QSTR(MP_QSTR_ai_detection_strat), MP_ROM_PTR(&ai_strat) },
    { MP_ROM_QSTR(MP_QSTR_ai_detection_deinit), MP_ROM_PTR(&ai_deinit) },
    { MP_ROM_QSTR(MP_QSTR_FACE_DETECTION), MP_ROM_INT(FACE_DETECTION) },
    { MP_ROM_QSTR(MP_QSTR_FACE_RECONGNITION), MP_ROM_INT(FACE_RECONGNITION) },
    { MP_ROM_QSTR(MP_QSTR_QR_RECONGNITION), MP_ROM_INT(QR_RECONGNITION) },
    { MP_ROM_QSTR(MP_QSTR_COLOR_RECONGNITION), MP_ROM_INT(COLOR_RECONGNITION) },
    { MP_ROM_QSTR(MP_QSTR_CAT_DETECTION), MP_ROM_INT(CAT_DETECTION) },
};
STATIC MP_DEFINE_CONST_DICT(mp_module_ai_globals, mp_module_ai_globals_table);


const mp_obj_module_t mp_module_ai = {
    .base = { &mp_type_module },
    .globals = (mp_obj_dict_t *)&mp_module_ai_globals,
};

MP_REGISTER_MODULE(MP_QSTR_esp_who, mp_module_ai);

从上述源码可以看出，这个C模块实现方式是模块扩展，利用模块.函数名的形式调用ai_detection_strat函数、ai_detection_deinit函数和相关宏定义。从ai_detection_strat函数可以看出，当我们传入不同的参数时，系统会相对应地执行哪个AI例程，而ai_detection_deinit函数用来删除例程所需的内存。剩下的代码在之前的章节有讲述过，望读者参考第七章节的内容。

37.2 硬件设计

1. 例程功能

本章实验功能简介：根据esp_who.ai_detection_strat函数传入的参数不同，来执行相应的操作。如果传入的参数为esp_who.FACE_DETECTION，则系统执行人脸检测示例；如果传入的参数为esp_who.FACE_RECOGNITION，则系统执行人脸识别示例；如果传入的参数为esp_who.CAT_DETECTION，则系统执行猫脸检测示例；如果传入的参数为esp_who.QR_RECOGNITION，则系统执行二维码识别示例；如果传入的参数为esp_who.COLOR_RECOGNITION，则系统执行颜色检测示例。

2. 硬件资源

1）XL9555

IIC_INT-IO0（需在P5连接IO0）

IIC_SDA-IO41

IIC_SCL-IO42

2）SPILCD

CS-IO21

SCK-IO12

SDA-IO11

DC-IO40（在P5端口，使用跳线帽将IO_SET和LCD_DC相连）

PWR- IO1_3（XL9555）

RST- IO1_2（XL9555）

3）CAMERA

OV_SCL-IO38

OV_SDA- IO39

VSYNC- IO47

HREF- IO48

PCLK- IO45

D0- IO4

D1- IO5

D2- IO6

D3- IO7

D4- IO15

D5- IO16

D6- IO17

D7- IO18

RESET-IO0_5（XL9555）

PWDN-IO0_4（XL9555）

3. 原理图

本章实验使用的KPU为ESP32-S3的片上资源，因此并没有相应的连接原理图。

37.3 软件设计

37.3.1 程序流程图

程序流程图能帮助我们更好的理解一个工程的功能和实现的过程，对学习和设计工程有很好的主导作用。下面看看本实验的程序流程图。

图37.3.1.1 程序流程图

37.3.2 程序解析

本书籍的代码都在main.py脚本下编写的，读者可在光盘资料下找到对应的源码。AI实验main.py源码如下：

import time
import camera
import esp_who
import atk_xl9555 as io_ex
import atk_lcd as lcd
from machine import Pin,SPI,I2C


if __name__ == '__main__':
    # IIC初始化
    i2c0 = I2C(0, scl = Pin(42), sda = Pin(41), freq = 400000)
    # XL9555初始化
    xl9555 = io_ex.init(i2c0)
    # 复位摄像头
    xl9555.write_bit(io_ex.OV_RESET,0)
    time.sleep_ms(100)
    xl9555.write_bit(io_ex.OV_RESET,1)
    time.sleep_ms(100)
    # 开启摄像头
    xl9555.write_bit(io_ex.OV_PWDN,1)
    time.sleep_ms(100)
    xl9555.write_bit(io_ex.OV_PWDN,0)
    time.sleep_ms(100)
    # 给复位留时间
    time.sleep_ms(1000)
    # 初始化摄像头
    for i in range(5):
        cam = camera.init(0, format=camera.RGB565, fb_location=camera.PSRAM,
framesize = camera.FRAME_240X240,xclk_freq = 24000000)
        print("Camera ready?: ", cam)
        if cam:
            print("Camera ready")
            break
        else:
            camera.deinit()
            camera.init(0, format=camera.RGB565, fb_location=camera.PSRAM,
framesize = camera.FRAME_240X240,xclk_freq = 24000000)
            time.sleep(2)
    else:
        print('Timeout')
        reset()
    # 复位LCD
    xl9555.write_bit(io_ex.SLCD_RST,0)
    time.sleep_ms(100)
    xl9555.write_bit(io_ex.SLCD_RST,1)
    time.sleep_ms(100)
    # 初始化SPI
    spi = SPI(2,baudrate = 80000000, sck = Pin(12), mosi=Pin(11), miso=Pin(13))
    # 初始化LCD
display = lcd.init(spi,dc = Pin(40,Pin.OUT,Pin.PULL_UP,value = 1),
cs=Pin(21,Pin.OUT,Pin.PULL_UP,value = 1),dir = 1,lcd = 0)
    # 打开背光
    xl9555.write_bit(io_ex.SLCD_PWR,1)
    time.sleep_ms(100)
    display.clear(lcd.BLACK)
    # 其他设置：
    # 上翻下翻(OV5640必须要上下翻，而OV2640无需上下翻)
    camera.flip(1)
    #左/右
    camera.mirror(1)
    # 特效
    camera.speffect(camera.EFFECT_NONE)
    # 饱和
    camera.saturation(0)
    #-2,2（默认为0）. -2灰度
    # -2,2 (default 0). -2 grayscale
    # 亮度
    camera.brightness(0)
    #-2,2（默认为0）. 2亮度
    # -2,2 (default 0). 2 brightness
    # 对比度
    camera.contrast(0)
    #-2,2（默认为0）.2高对比度
    #-2,2 (default 0). 2 highcontrast
    # 质量
    camera.quality(10)
    # 开启颜色识别

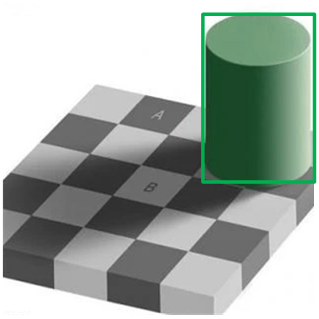

    esp_who.ai_detection_strat(esp_who.COLOR_RECONGNITION)
    # 显示检测结果
    display.ai_identify_camerashow(42,0)
    # display.ai_identify_camerashow(0,42)

从上述源码可以看到，作者经过一系列初始化和配置之后，调用esp_who模块的ai_detection_strat函数执行相应的AI例程。开发者可根据传入的参数来区分AI例程。最终，调用display.ai_identify_camerashow函数把AI处理后的图像显示在LCD显示屏上。

37.4 下载验证

1，当esp_who.ai_detection_strat函数传入参数esp_who.FACE_DETECTION时，系统会运行人脸检测示例。如果在检测过程中发现人脸，该系统会将此帧的图像数据发送给人脸检测API进行处理。处理成功后，此帧的图像将被显示在LCD上，如下图所示。

图37.4.1 人脸检测效果图

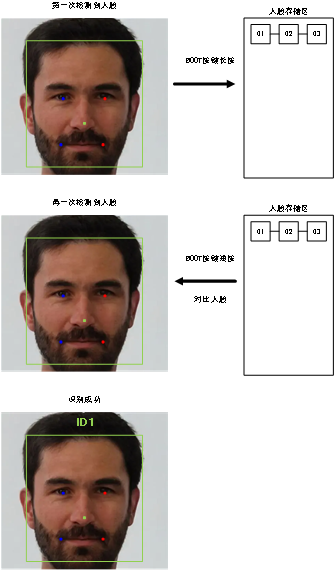

2，当esp_who.ai_detection_strat函数传入参数esp_who.FACE_RECONGNITION时，系统会运行人脸识别示例。如果在检测过程中发现人脸，需要长按BOOT按键，将人脸信息录入人脸存储区。当再次检测到人脸时，只需短按BOOT按键，系统就会识别当前的人脸（与存储区的人脸数据进行匹配）。如果识别成功，该系统会将人脸识别处理的图像数据显示在LCD上，否则，提示人脸识别失败，如下图所示。
