第六十二章 颜色识别实验
ESP32可以使用图像处理技术进行颜色识别。通过摄像头采集图像，使用图像处理算法对图像进行分析和处理，提取出物体的颜色特征，并与预设的颜色阈值进行比较，判断物体的颜色。这种方法可以用于实现智能监控、自动识别等功能。本章，我们使用乐鑫AI库来实现颜色识别功能。
本章分为如下几个部分：
62.1 硬件设计
62.2 软件设计
62.3 下载验证
62.1 硬件设计
1. 例程功能
本章实验功能简介：使用乐鑫官方的ESP32-WHO AI库对OV2640和OV5640摄像头输出的数据进行颜色识别。
2. 硬件资源
1）LED灯
LED-IO1
2）XL9555
IIC_INT-IO0（需在P5连接IO0）
IIC_SDA-IO41
IIC_SCL-IO42
3）SPILCD
CS-IO21
SCK-IO12
SDA-IO11
DC-IO40（在P5端口，使用跳线帽将IO_SET和LCD_DC相连）
PWR- IO1_3（XL9555）
RST- IO1_2（XL9555）
4）CAMERA
OV_SCL-IO38
OV_SDA- IO39
VSYNC- IO47
HREF- IO48
PCLK- IO45
D0- IO4
D1- IO5
D2- IO6
D3- IO7
D4- IO15
D5- IO16
D6- IO17
D7- IO18
RESET-IO0_5（XL9555）
PWDN-IO0_4（XL9555）
3. 原理图
本章实验使用的KPU为ESP32-S3的内部资源，因此并没有相应的连接原理图。
62.2 软件设计
62.2.1 程序流程图
程序流程图能帮助我们更好的理解一个工程的功能和实现的过程，对学习和设计工程有很好的主导作用。下面看看本实验的程序流程图：
图62.2.1.1 程序流程图
62.2.2 程序解析
在本章节中，我们将重点关注两个文件：esp_color_detection.cpp和esp_color_detection.hpp。其中，esp_color_detection.hpp主要声明了esp_color_detection函数，其内容相对简单，因此我们暂时不作详细解释。本章节的核心关注点是esp_color_detection.cpp文件中的函数。
接下来，我们将详细解析esp_color_detection_ai_strat函数的工作原理。
vector<color_info_t> std_color_info = {{{156, 10, 70, 255, 90, 255}, 64,"red"},
{{11, 22, 70, 255, 90, 255}, 64, "orange"},
{{23, 33, 70, 255, 90, 255}, 64, "yellow"},
{{34, 75, 70, 255, 90, 255}, 64, "green"},
{{76, 96, 70, 255, 90, 255}, 64, "cyan"},
{{97, 124, 70, 255, 90, 255}, 64, "blue"},
{{125, 155, 70, 255, 90, 255}, 64, "purple"},
{{0, 180, 0, 40, 220, 255}, 64, "white"},
{{0, 180, 0, 50, 50, 219}, 64, "gray"},
{{0, 180, 0, 255, 0, 45}, 64, "black"}
};
static void esp_draw_color_detection_result(uint16_t *image_ptr,
int image_height,
int image_width,
vector<color_detect_result_t>
&results, uint16_t color)
{
for (int i = 0; i < results.size(); ++i)
{
dl::image::draw_hollow_rectangle(image_ptr, image_height, image_width,
results[i].box[0],
results[i].box[1],
results[i].box[2],
results[i].box[3],
color);
}
}
/**
* @brief 摄像头图像数据获取任务
* @param arg：未使用
* @retval 无
*/
static void esp_camera_process_handler(void *arg)
{
arg = arg;
camera_fb_t *camera_frame = NULL;
while (1)
{
/* 获取摄像头图像 */
camera_frame = esp_camera_fb_get();
if (camera_frame)
{
/* 以队列的形式发送 */
xQueueSend(xQueueFrameO, &camera_frame, portMAX_DELAY);
}
}
}
/**
* @brief 摄像头图像数据传入AI处理任务
* @param arg：未使用
* @retval 无
*/
static void esp_ai_process_handler(void *arg)
{
arg = arg;
camera_fb_t *face_ai_frameI = NULL;
ColorDetector detector;
detector.set_detection_shape({80, 80, 1});
for (int i = 0; i < std_color_info.size(); ++i)
{
detector.register_color( std_color_info[i].color_thresh,
std_color_info[i].area_thresh,
std_color_info[i].name);
}
vector<vector<int>> color_thresh_boxes = {{110, 110, 130, 130},
{100, 100, 140, 140},
{90, 90, 150, 150},
{80, 80, 160, 160},
{60, 60, 180, 180},
{40, 40, 200, 200},
{20, 20, 220, 220}};
int color_thresh_boxes_num = color_thresh_boxes.size();
int color_thresh_boxes_index = color_thresh_boxes_num / 2;
vector<int> color_area_threshes = {1, 4, 16, 32, 64, 128, 256, 512, 1024};
int color_area_thresh_num = color_area_threshes.size();
int color_area_thresh_index = color_area_thresh_num / 2;
detector.set_area_thresh({color_area_threshes[color_area_thresh_index]});
vector<uint16_t> draw_lcd_colors = {RGB565_LCD_RED,
RGB565_LCD_ORANGE,
RGB565_LCD_YELLOW,
RGB565_LCD_GREEN,
RGB565_LCD_CYAN,
RGB565_LCD_BLUE,
RGB565_LCD_PURPLE,
RGB565_LCD_WHITE,
RGB565_LCD_GRAY,
RGB565_LCD_BLACK
};
int draw_colors_num = draw_lcd_colors.size();
vector<uint8_t> color_thresh;
while(1)
{
if (xQueueReceive(xQueueFrameO, &face_ai_frameI, portMAX_DELAY))
{
std::vector<std::vector<color_detect_result_t>> &results =
detector.detect((uint16_t *)face_ai_frameI->buf,
{(int)face_ai_frameI->height,
(int)face_ai_frameI->width, 3});
if (draw_box)
{
for (int i = 0; i < results.size(); ++i)
{
esp_draw_color_detection_result
((uint16_t *)face_ai_frameI->buf,
(int)face_ai_frameI->height,
(int)face_ai_frameI->width,
results[i], draw_lcd_colors[i % draw_colors_num]);
}
}
else
{
detector.draw_segmentation_results
((uint16_t *)face_ai_frameI->buf,
{(int)face_ai_frameI->height,
(int)face_ai_frameI->width, 3},
draw_lcd_colors, true, 0x0000);
}
/* 以队列的形式发送AI处理的图像 */
xQueueSend(xQueueAIFrameO, &face_ai_frameI, portMAX_DELAY);
}
}
}
/**
* @brief AI图像数据开启
* @param 无
* @retval 1：创建任务及队列失败；0：创建任务及对了成功
*/
uint8_t esp_color_detection_ai_strat(void)
{
/* 创建队列及任务 */
xQueueFrameO = xQueueCreate(5, sizeof(camera_fb_t *));
xQueueAIFrameO = xQueueCreate(5, sizeof(camera_fb_t *));
xTaskCreatePinnedToCore(esp_camera_process_handler,
"esp_camera_process_handler", 6 * 1024,
NULL, 5, &camera_task_handle, 1);
xTaskCreatePinnedToCore(esp_ai_process_handler,
"esp_ai_process_handler", 6 * 1024,
NULL, 5, &ai_task_handle, 1);
if (xQueueFrameO != NULL
|| xQueueAIFrameO != NULL
|| camera_task_handle != NULL
|| ai_task_handle != NULL)
{
return 0;
}
return 1;
}
首先，我们创建了两个消息队列和两个任务。这两个消息队列的主要功能是传输图像数据，它们的区别在于一个用于传输原始图像数据，另一个用于传输经过AI处理后的图像数据或者未检测到的图像数据（原始图像数据）。而这两个任务则分别负责图像数据的获取和AI处理。在AI处理任务中，当检测到颜色时，系统会在图像数据中添加颜色框框用来识别当前颜色，最后使用消息队列将AI处理后的图像数据或未检测到的图像数据（原始图像数据）发送到LCD上进行显示。
62.3 下载验证
如果在检测过程中发现比较明显的颜色物体，该系统会将此帧的图像数据发送给颜色识别API进行处理。处理成功后，此帧的图像将被显示在LCD上，如下图所示

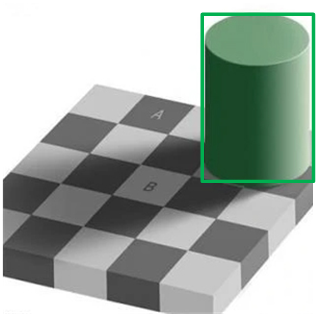

图62.3.1 颜色识别效果图
