产品型号：VKL144A/B

产品品牌：永嘉微电/VINKA

封装形式：TSSOP48/QFN48L

产品年份：新年份

原厂，工程服务，技术支持！

VKL144A/B 概述:

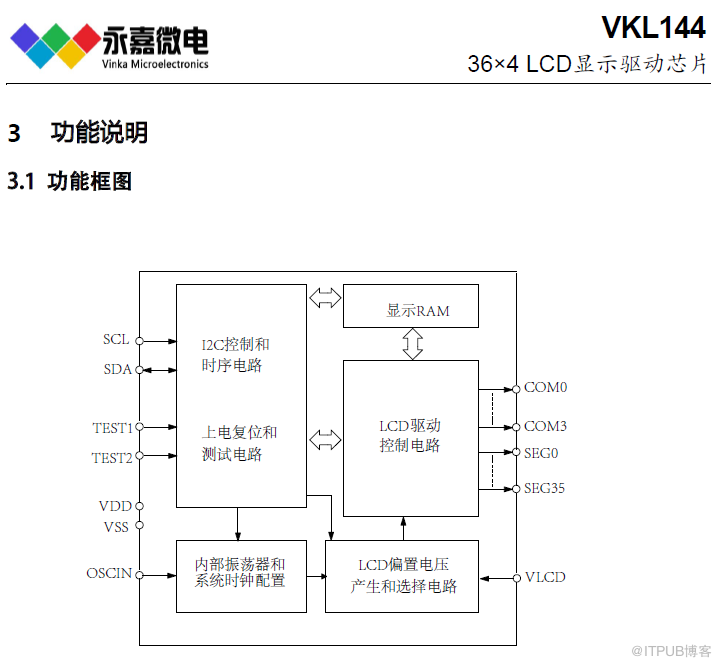

VKL144A/B 是一个点阵式存储映射的LCD 驱动器，可支持最大144 点（36SEGx4COM ）的LCD 屏。单片机可通过I2C 接口配置显示参数和读写显示数据，可配置4 种功耗模式，也可通过关显示和关振荡器进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。

功能特点:

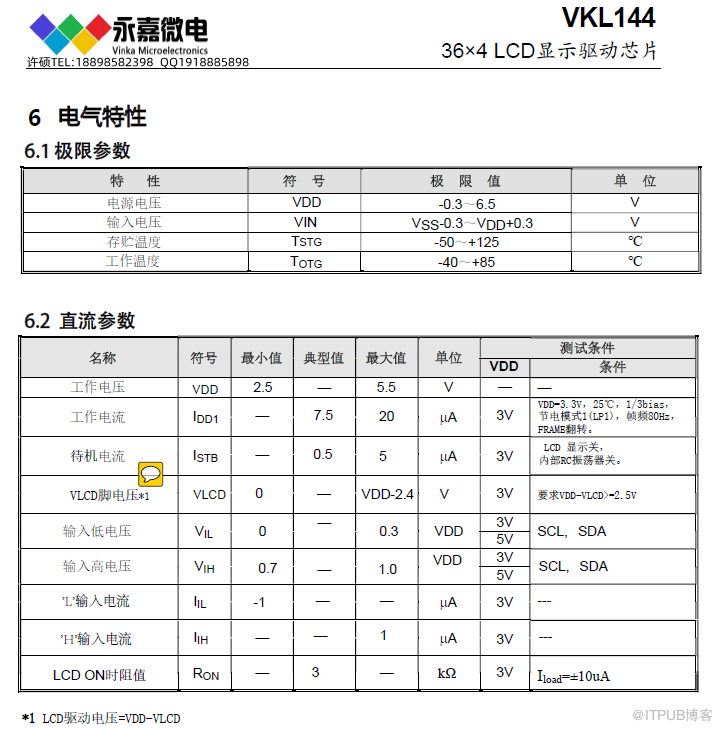

•    工作电压 2.5-5.5V

•    内置32 kHz RC 振荡器

•    偏置电压（BIAS ）可配置为1/2 、1/3

•    COM 周期（DUTY ）为1/4

•    内置显示RAM 为36x4 位

•    帧频80Hz

•    掉电模式（通过关显示和关振荡器进入）

•    可配置4 种功耗模式

•    I2C 通信接口

•    显示模式36x4

•    3 种显示整体闪烁频率

•    软件配置LCD 显示参数

•    读写显示数据地址自动加1

•    VLCD 脚提供LCD 驱动电压（≤(VDD-VLCD) ）

•    内置上电复位电路(POR)-TEST2 接低电平使能

•    低功耗、高抗干扰

•    封装 TSSOP48(240mil)(12.5mm x 6.1mm PP=0.5mm)

             QFN48L(6.0mm x 6.0mm PP=0.4mm)

LCD/LED 液晶控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B  2.4V～5.2V   6seg*4com  6*3   6*2      偏置电压1/2 1/3   S0P-16
VK1056B  2.4V～5.2V   14seg*4com 14*3  14*2      偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V～5.2V   18seg*4com 18*3  18*2      偏置电压1/2 1/3   SOP-28
VK1072C  2.4V～5.2V  18seg*4com  18*3  18*2     偏置电压1/2 1/3   SOP-28
VK1088B  2.4V～5.2V  22seg*4com  22*3          偏置电压1/2 1/3   QFN-32L（4MM*4MM）
VK0192   2.4V～5.2V  24seg*8com           偏置电压1/4    LQFP-44
VK0256   2.4V～5.2V  32seg*8com          偏置电压1/4    QFP-64
VK0256B  2.4V～5.2V  32seg*8com          偏置电压1/4    LQFP-64
VK0256C  2.4V～5.2V  32seg*8com          偏置电压1/4    LQFP-52
VK1621     2.4V～5.2V  32*4 32*3 32*2          偏置电压1/2 1/3  LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622    2.7V～5.5V   32seg*8com           偏置电压1/4    LQFP44/48/52/64/QFP64/DICE裸片
VK1623    2.4V～5.2V   48seg*8com          偏置电压1/4     LQFP-100/QFP-100/DICE裸片
VK1625   2.4V～5.2V  64seg*8com           偏置电压1/4     LQFP-100/QFP-100/DICE
VK1626   2.4V～5.2V  48seg*16com           偏置电压1/5     LQFP-100/QFP-100/DICE

高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.4～5.5V  20seg*4com  16*8         偏置电压1/3 1/4   I2C通讯接口    SOP-28
VK2C21B  2.4～5.5V  16seg*4com  12*8         偏置电压1/3 1/4   I2C通讯接口    SOP-24
VK2C21C  2.4～5.5V  12seg*4com  8*8          偏置电压1/3 1/4   I2C通讯接口    SOP-20
VK2C21D  2.4～5.5V  8seg*4com   4*8          偏置电压1/3 1/4   I2C通讯接口    SOP-16
VK2C22A  2.4～5.5V    44seg*4com             偏置电压1/2 1/3   I2C通讯接口    LQFP-52
VK2C22B  2.4～5.5V  40seg*4com             偏置电压1/2 1/3   I2C通讯接口    LQFP-48
VK2C23A  2.4～5.5V  56seg*4com  52*8         偏置电压1/3 1/4   I2C通讯接口    LQFP-64
VK2C23B  2.4～5.5V  36seg*8com             偏置电压1/31/4    I2C通讯接口    LQFP-48
VK2C24   2.4～5.5V  72seg*4com  68*8 60*16     偏置电压1/3 1/4 1/5   I2C通讯接口  LQFP-80

超低功耗 LCD 液晶控制器及驱动系列 :
VKL060   2.5 ～ 5.5V  15seg*4com             偏置电压 1/2 1/3   I2C 通讯接口    SSOP-24
VKL128   2.5 ～ 5.5V  32seg*4com             偏置电压 1/2 1/3   I2C 通讯接口    LQFP-44
VKL144A  2.5 ～ 5.5V  36seg*4com             偏置电压 1/2 1/3   I2C 通讯接口    TSSOP-48
VKL144B  2.5 ～ 5.5V  36seg*4com           偏置电压 1/2 1/3   I2C 通讯接口    QFN48L (6MM*6MM)

静态显示 LCD 液晶控制器及驱动系列：

VKS118   2.4 ～ 5.2V  118seg*2com             偏置电压 --       4 线通讯接口    LQFP-128
VKS232   2.4 ～ 5.2V  116seg*2com             偏置电压 1/1 1/2   4 线通讯接口    LQFP-128
———————————————————————

内存映射的LED控制器及驱动器

VK1628 --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:70/52

共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP28

VK1629 --- 通讯接口:STb/CLK/DIN/DOUT    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:16段8位   共阳驱动:8段16位   按键:8x4  封装QFP44

VK1629A --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:16段8位   共阳驱动:8段16位   按键:---  封装SOP32

VK1629B --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:112

共阴驱动:14段8位   共阳驱动:8段14位   按键:8x2  封装SOP32

VK1629C --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:120

共阴驱动:15段8位  共阳驱动:8段15位   按键:8x1  封装SOP32

VK1629D --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:96

共阴驱动:12段8位  共阳驱动:8段12位   按键:8x4  封装SOP32

VK1640 --- 通讯接口: CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SOP28

VK1640A --- 通讯接口: CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SSOP28

VK1640B --- 通讯接口: CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:96

共阴驱动:8段12位  共阳驱动:12 段8位   按键:---  封装SSOP24

VK1650 --- 通讯接口: SCL/SDA    电源电压:5V(3.0～5.5V)

共阴驱动:8段4位   共阳驱动:4段8位   按键:7x4  封装SOP16/DIP16

VK1651 --- 通讯接口: SCL/SDA    电源电压:5V(3.0～5.5V)

共阴驱动:7段4位   共阳驱动:4段7位   按键:7x1  封装SOP16/DIP16

VK1616 --- 通讯接口: 三线串行    电源电压:5V(3.0～5.5V)

显示模式：7段4位   按键:7x1  封装SOP16/DIP16

VK1668 --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:70/52

共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP24

VK6932 --- 通讯接口:STb/CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:8段16位17.5/140mA  共阳驱动:16段8位   按键:---  封装SOP32

VK16K33 A/B/C---  通讯接口:SCL/SDA  电源电压:5V(4.5V～5.5V)  驱动点阵:128/96/64
共阴驱动:16段8位/12段8位/8段8位 共阳驱动:8段16位/8段12位/8段8位
按键:13x3 10x3 8x3 封装SOP20/SOP24/SOP28

VK1618 --- 是带键盘扫描接口的 LED 驱动控制专用电路，内部集成有 MCU 数字接口、

数据锁存器、键盘扫描等电路。封装SOP18/DIP18

VK1S68C ---LED 驅動IC 10x7/13x4段位 10段7位/11段6位共阴 10x2按键，封装SSOP24

VK1Q68D ---LED 驅動IC 10x7/13x4段位 10段7位/11段6位共阴 10x2按键，封装QFP24

VK1S38A ---LED 驱动IC 8段×8位   封装SSOP24

VK1638 --- 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,

内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路，封装SOP32

 ——————————————————————————————————————

触摸触控 IC 系列简介如下：

标准触控 IC- 电池供电系列：

VKD223EB --- 工作电压 / 电流： 2.0V-5.5V/5uA-3V   感应通道数： 1     通讯接口
            最长响应时间快速模式 60mS ，低功耗模式 220ms     封装： SOT23-6

VKD223B ---   工作电压 / 电流： 2.0V-5.5V/5uA-3V   感应通道数： 1     通讯接口
            最长响应时间快速模式 60mS ，低功耗模式 220ms     封装： SOT23-6

VKD233DB --- 工作电压 / 电流： 2.4V-5.5V/2.5uA-3V  1 感应按键    封装： SOT23-6
            通讯接口：直接输出，锁存 (toggle) 输出    低功耗模式电流 2.5uA-3V

VKD233DH --- 工作电压 / 电流： 2.4V-5.5V/2.5uA-3V  1 感应按键    封装： SOT23-6
             通讯接口：直接输出，锁存 (toggle) 输出    有效键最长时间检测 16S

VKD233DS --- 工作电压 / 电流： 2.4V-5.5V/2.5uA-3V  1 感应按键    封装： DFN6 （ 2*2 超小封装）
            通讯接口：直接输出，锁存 (toggle) 输出    低功耗模式电流 2.5uA-3V

VKD233DR --- 工作电压 / 电流： 2.4V-5.5V/1.5uA-3V  1 感应按键    封装： DFN6 （ 2*2 超小封装）
            通讯接口：直接输出，锁存 (toggle) 输出    低功耗模式电流 1.5uA-3V

VKD233DG --- 工作电压 / 电流： 2.4V-5.5V/2.5uA-3V  1 感应按键    封装： DFN6 （ 2*2 超小封装）
            通讯接口：直接输出，锁存 (toggle) 输出     低功耗模式电流 2.5uA-3V

VKD233DQ --- 工作电压 / 电流： 2.4V-5.5V/5uA-3V  1 感应按键    封装： SOT23-6
            通讯接口：直接输出，锁存 (toggle) 输出      低功耗模式电流 5uA-3V

VKD233DM --- 工作电压 / 电流： 2.4V-5.5V/5uA-3V  1 感应按键    封装： SOT23-6 （开漏输出）
            通讯接口：开漏输出，锁存 (toggle) 输出      低功耗模式电流 5uA-3V

VKD232C  --- 工作电压 / 电流： 2.4V-5.5V/2.5uA-3V    感应通道数： 2   封装： SOT23-6
           通讯接口：直接输出，低电平有效    固定为多键输出模式，內建稳压电路

MTP 触摸 IC——VK36N 系列抗电源辐射及手机干扰：
VK3601L  --- 工作电压 / 电流： 2.4V-5.5V/4UA-3V3   感应通道数： 1  1 对 1 直接输出
            待机电流小，抗电源及手机干扰，可通过 CAP 调节灵敏    封装： SOT23-6

VK36N1D --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 1  1 对 1 直接输出
            触摸积水仍可操作，抗电源及手机干扰，可通过 CAP 调节灵敏封装： SOT23-6

VK36N2P --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 2     脉冲输出
            触摸积水仍可操作，抗电源及手机干扰，可通过 CAP 调节灵敏封装： SOT23-6

VK3602XS --- 工作电压 / 电流： 2.4V-5.5V/60UA-3V   感应通道数： 2  2 对 2 锁存输出
            低功耗模式电流 8uA-3V ，抗电源辐射干扰，宽供电电压    封装： SOP8

VK3602K --- 工作电压 / 电流： 2.4V-5.5V/60UA-3V   感应通道数： 2   2 对 2 直接输出
            低功耗模式电流 8uA-3V ，抗电源辐射干扰，宽供电电压    封装： SOP8

VK36N2D --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 2   1 对 1 直接输出
            触摸积水仍可操作，抗电源及手机干扰，可通过 CAP 调节灵敏封装： SOP8

VK36N3BT --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 3  BCD 码锁存输出
            触摸积水仍可操作，抗电源及手机干扰，可通过 CAP 调节灵敏    封装： SOP8

VK36N3BD --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 3  BCD 码直接输出
            触摸积水仍可操作，抗电源及手机干扰，可通过 CAP 调节灵敏    封装： SOP8
VK36N3BO --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 3  BCD 码开漏输出
           触摸积水仍可操作，抗电源及手机干扰    封装： SOP8/DFN8 （超小超薄体积）

VK36N3D --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 3  1 对 1 直接输出
           触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N4B --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 4    BCD 输出
          触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N4I--- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 4    I2C 输出
         触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N5D --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 5   1 对 1 直接输出
          触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N5B --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 5    BCD 输出
          触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N5I --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 5    I2C 输出
         触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N6D --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 6   1 对 1 直接输出
          触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N6B --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 6    BCD 输出
          触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N6I --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 6    I2C 输出
         触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N7B --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 7    BCD 输出
         触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N7I --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 7    I2C 输出
         触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N8B --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 8    BCD 输出
          触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N8I --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 8    I2C 输出
         触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N9I --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 9    I2C 输出
         触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VK36N10I --- 工作电压 / 电流： 2.2V-5.5V/7UA-3V3   感应通道数： 10    I2C 输出
          触摸积水仍可操作，抗电源及手机干扰    封装： SOP16/DFN16 （超小超薄体积）

VKL144_V1.3-CN规格书.pdf

VKL144_V1.3-EN.pdf

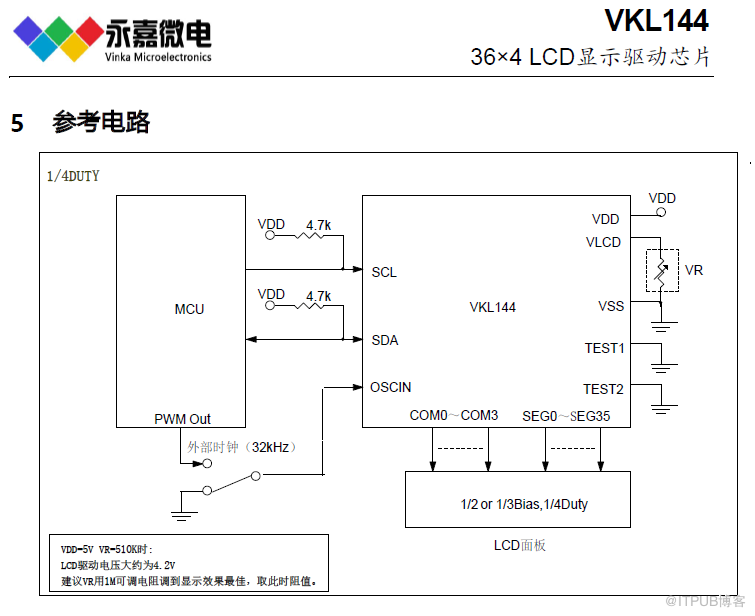

VKL144A参考电路.pdf
