Raft概述

文献[1]提出了Raft协议[1]，该协议用于管理“replicated log”，作者的原话描述了其本质：作为一个共识（consensus）算法，Raft不是Paxos算法或其变种，但用途相同，且在结果和效率上，与Paxos协议相当；但在易理解和易构建生产系统上，好于Paxos。

Raft is a consensus algorithm for managing a replicated log. It produces a result equivalent to (multi-)Paxos, and it is as efficient as Paxos, but its structure is different from Paxos; this makes Raft more understandable than Paxos and also provides a better foundation for building practical systems.

那么，什么是共识算法呢？共识是具备容错（fault-tolerant）能力的分布式系统中的一个基本问题。共识，指分布的多个参与者就“值（value）”达成一致。一旦参与者对一个值做出决定，这个决定就是最终的。当大多数参与者存活时，共识算法会在存活的参与者间达成值一致，这相当于全部参与者存活时达成的一致，故部分参与者达成的一致是整个系统有效的；因此这也意味着允许分布式系统中，有部分参与者处于非存活状态；这就使得分布式系统具备了一定的容错能力。无论是Paxos及其变种，还是Raft协议，在共识这个目标上，本质相同；只是他们各自的实现方式，存在差异。

Raft算法基础

共识算法通常出现在复制状态机（Repilcated State Machine，RSM[2]，可参考文献[2]）的上下文中，而复制状态机是构建容错系统的常规方法。一个分布式系统，其复制状态机由多个复制单元组成，每个复制单元均有一个状态机，该状态机的状态保存在状态变量中，这些变量只能通过外部命令（通常通过传输日志作为外部命令的输入源，即日志包含了一系列指令）被改变。备机状态机在日志指令的驱动下，严格按照顺序逐条执行日志中的指令。假定所有的状态机都能按照相同的日志执行指令，则它们最终能达到相同的状态，这就能保证该分布式系统状态的一致性。Raft协议即明确定义了复制状态机，其把共识问题分为三个子部分：

1. Leader选举（Leader election）：旧Leader故障时或系统初始化首次需选主，选出一个新的Leader。

2. 日志复制（Log Replication）：Leader接受来自客户端的命令/操作指令，并记录为日志，然后复制给集群中的其他服务器即Folloer角色的备机，通过在备机执行日志，使得备机的从副本和Leader的主副本保持一致。日志复制依赖于复制状态机，如图3-4给出了Raft协议带有复制状态机的整体架构，关注图中①到④标识的流程。

3. 安全Safety措施：通过一些措施确保系统的安全性：如确保所有状态机按照相同顺序执行相同命令，即Leader将某个特定index的日志条目交由主机的状态机处理，则对于其他备机，交由备机状态机处理的日志需要具有相同index的日志条目；如“Election Safty”每一个任期内只能有一个Leader等。

图1 复制状态机架构

图1中，①客户端发送执行命令给服务器，②服务器通过共识模块（Consensus

Module）复制日志（replicate log）给每个备机的复制状态机即RSM，每个RSM中replicate log中commads的顺序都是相同的，③RSM按顺序处理replicate log中的command, ④并将处理的结果返回给客户端。由于RSM具有确定性，因此每个状态机的输出和状态都是相同的，因此能保证多个备机的数据处于一致状态。

保持复制日志的一致性是共识模块的工作，该确定的工作由共识算法确保。但是，因为处于分布式系统中，某些服务器会出现故障，因此共识算法需要考虑这些异常的情况。如果与两阶段提交算法即2PC比较，日志复制中共识算法的核心思想等同于2PC算法（文献[3]论述了2PC算法为Paxos算法的变种，2PC类似Paxos的Prepare-Accept阶段），只是Raft需要选取出Leader以相当于2PC中的协调者，Raft在投票时利用了多数派完成投票确认而2PC需要所有参与者都投票确认才能达成共识。这提示我们，Raft算法中的“Leader选举”和“日志复制”其实是Raft协议为应对分布式系统故障而执行的两个过程，这两个过程的正确完成需要Raft的“安全Safety措施”来保证，而这些安全措施是应对分布式系统故障的问题而被提出的。

Raft算法

首先，Raft算法的特点：有一个强Leader，在无分布式系统异常（如节点宕机）的情况下，负责接收客户端的请求命令，并将命令作为日志通过Raft的日志复制功能传输给Follower服务器，Leader在接收到Follower服务器上确认日志安全后（大多数从副本已经将该命令写入日志当中，可未完成Apply），Follower将日志命令提交本机的复制状态机执行（即日志的Apply）；这样的过程，是一个正常情况的过程。但是，分布式系统存在发生异常情况的可能，包括：

1. Leader故障：此时需要选举产生一个新的Leader。发生选主需要处理几个事情：

a) 怎么知道Leader出现故障：这依赖心跳机制。从副本（Follower所在的副本）在一段时间内没有收到Leader主副本的心跳（定期的心跳中包括不带log的AppendEntriesRPC），则认为Leader已经出现故障。所以和Leader存活有关的心跳时长即Leader的租约（Leader的有效任期）的长短，是影响系统处理故障时长的一个因素，不能太长（长了则不能尽早发现故障），也不能太短（短了则会触发频繁选主影响效率）。

b) 选主：选主的结果，可能有两种，一是成功选出新的Leader，二是一轮选主失败，需要重新再选，直到选主成功。

i.     选主过程：某个Follower将自己维护的current_term_id加1并转变为Candidate。Candidate发起投票，首先投自己一票，然后向其他所有节点并行发起RequestVote RPC，等待其他节点的回复（收到RequestVote RPC的每个节点只会给发送消息方回投一票），如果收到了大多数（majority）的投票回复后，Candidate状态切成Leader。选主过程是需要在一个election timeout周期（一个不等长的周期，该周期称为一个term）内完成的，且每个term最多只能有一个Leader存在。Term本质上是一个逻辑时钟（logical clock，参考3.2节讨论的逻辑时钟），在每个RPC消息中都会被带上，用于检测过期即超时事件的发生。在选主的过程中，需要注意的细节是RPC消息的发送和接收双方之间需要通过term保持偏序关系；当一个server收到的RPC消息中的rpc_term比本地的current_term大，则更新current_term为rpc_term，且如果当前状态为Leader或者Candidate时，将自己的状态切成Follower（这表明旧主故障发生被探测到需要重新选主）；如果rpc_term比本地的current_term小，则拒绝这个RPC消息。

ii.     选主失败：当投票被瓜分（即有多个Candidate发起投票发现投票选主且没有任何一个Candidate收到了多数派回复），则不会有Leader被选出。此后Candidates需将本地的current_term加1，发起新一轮的选主过程。但是，下一轮选主还可能失败，为了避免这样的问题，每个Candidate的election timeout从150ms-300ms之间随机取，如此第一个超时的Candidate就可以发起新一轮的选主，其可带着最大的term值给其它所有节点发送RequestVoteRPC消息，从而有助于自己成为Leader。这样的操作方式称为“随机选举超时（randomize election timeouts）”。

c) 如上过程提及了两种消息：

i.     RequestVote RPC：选主过程中由Candidate发出，用于拉取选票。

ii.     AppendEntries RPC：正常运行过程中，由Leader发起，用于复制日志或者发送心跳信号。

2. 复制失败：在Leader正常工作期间，如果某个Follower出现问题（宕机、或者运行的很慢，或者网络丢包），Leader将一直给这个Follower发AppendEntriesRPC直到日志一致。。

3. 日志不一致：新主被选出后，可能旧主所记录的日志没有完全被复制，因此会造成所有节点上日志不一致的情况；有的Follower相比于当前的Leader可能会丢失几条日志，也可能会额外多出几条日志，且这种情况可能会持续几个term。

a) 日志顺序：日志复制时，严格按照顺序推进，如图3-6，log index表示了Leader上产生的日志顺序，在Follower上其得到的日志项严格按照Leader上的顺序获得，所以图3-6的每一个列，在Follower上要么没有要么与Leader上的同样的列值相同。具体做法如下：Leader在进行AppendEntry RPCs的时候，消息中会携带preLogIndex和preLogTerm两个信息，Follower收到消息的时候，需要判断它最新日志项的index和term是否和rpc中的一样，如果一样则append。

b) 新主和Follower日志不一致：在新主产生后，新Leader和Follower之间的日志项可能不一样。如图3-7（框内的数字是term编号），作为Follower的“a和b”，少了一部分命令，“c和d”多了一部分命令，“e和f”上的命令和Leader存在较大不同有丢失也有增多。例如，Follower的“f”，可能发生的情况为：f节点在term为2时是Leader，写入了几条命令，然后在提交之前崩溃了；之后term 3时，该节点快速重启并再次被选为Leader，又写入了几条日志，在提交前又崩溃；等该节点重启加入Raft组后，新的Leader被选出，“f”节点就形成了图3-7中的情形。遇到这种情况，Leader将强制Follower复制自己的日志，使得日志保持一致。

c) 提交日志被误删除：当某个Follower在Leader提交时宕机了，该Follower会少若干条命令，然后它重启加入Raft组后又被选为新的Leader，该新Leader将强制其他Follower跟自己保持一致，这就会让其他节点上刚刚提交的命令被删除，此举会导致客户端提交的一些命令被丢失，该问题需要被避免。避免方式是在选举过程中加一个限制条件：确保投票过程只有拥有全部已提交日志的Candidate才能成为新Leader。

d) 提交接力：一个Leader如果把命令已经复制到了大部分节点上，但是还没来的及提交就崩溃,后选出的新Leader应该完成之前term期内未完成的提交。Raft让新Leader统计之前的term内还未提交的命令但已经被复制的个数如超过多数派, 则新Leader组织进行提交。

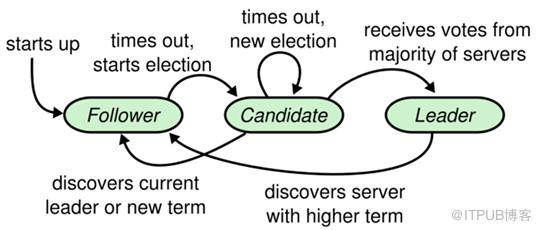

图2 Raft算法状态机角色转换图—分布式系统异常处理

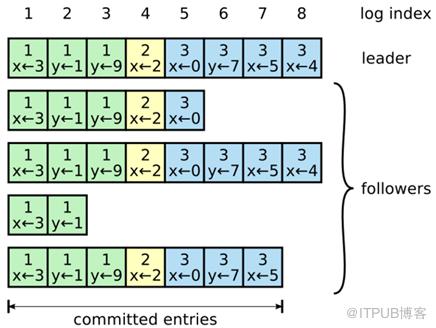

图3 日志复制的日志顺序图

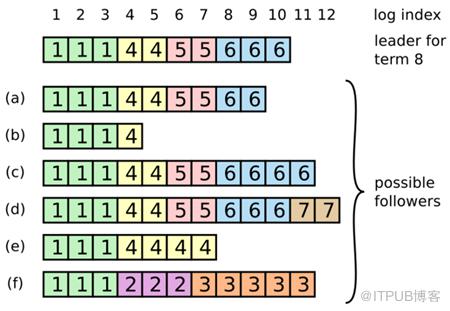

图4 新主产生，日志不一致图

另外，需要注意的是，Raft算法启动的时机：当上层（调用Raft的业务层）发出一条提交日志commited时，Leader才可以将相关日志（一个完整的日志单位，从开始到提交）应用到状态机中（注意是应用不是传输，所有的日志都是要传输的，但被传输的日志未必被应用只有在收到提交日志项时才能被应用）。Raft的复制状态机需要保证一条commited的日志项已经持久化了并且会被所有的节点执行完成。

除此外，Raft还支持日志压缩功能等其他的一些细节，本节不再赘述，详情参见文献[1]。

Paxos与Raft的比较

本节从多个层面对Paxos与Raft进行一个对比，如表1至4。

表1 算法宏观层面对比

表2 基本角色与概念对比

表3 算法重点项对比

表4 算法安全性对比

脚注参考：

[1] Raft论文和作者汇报的视频地址：https://www.usenix.org/node/184041

[2] Consensus protocols are the basis for the state machine replication approach to distributed computing, as suggested by Leslie Lamport and surveyed by Fred Schneider. https://en.wikipedia.org/wiki/Paxos_(computer_science)。

文献参考：

[1] Diego Ongaro, John K. Ousterhout: In Search of an Understandable Consensus Algorithm. USENIX Annual Technical Conference 2014: 305-319

[2] Fred B. Schneider: Implementing Fault-Tolerant Services Using the State Machine Approach: A Tutorial. ACM Comput. Surv. 22(4): 299-319 (1990)

[3] Jim Gray and Leslie Lamport. “Consensus on transaction commit”. ACM TODS 31.1 (Mar. 2006), pp. 133–160.
