一、引言

在全球能源结构加速向清洁化转型的背景下，风光储一体化园区作为整合可再生能源生产与储能技术的新型能源系统，是零碳园区建设的核心载体，其核心挑战在于通过高效协同风光储资源，解决间歇性发电与电网稳定性的矛盾，助力园区达成碳减排目标。本文基于图扑软件（Hightopo）自主研发的 HT for Web 可视化平台，探讨如何构建数字孪生系统，实现风光储园区全流程智能化管理，为零碳园区的能源优化与低碳运营提供技术支撑。

二、技术架构与核心组件

2.1 技术底座：HT for Web 的技术特性

HT for Web 是基于 WebGL 与 Canvas 的前端可视化开发插件，支持通过 JavaScript 脚本调用 API 实现 2D/3D 图形渲染。其核心技术优势包括：

· 跨平台兼容性：纯 Web 端渲染，无需安装插件，支持 PC、移动端及主流浏览器；

· 高性能渲染：采用 WebGL 硬件加速，可流畅渲染设备节点的动态数据；

· 多协议数据接入：支持 HTTP、WebSocket、MQTT 等主流物联网协议，实现实时数据与可视化界面的无缝对接。

2.2 系统集成：风光储多能流的协同建模

通过 HT for Web 构建的数字孪生系统，实现风电、光伏、储能三大核心模块的技术整合：

2.2.1 风力发电系统

· 能量转换机制：基于空气动力学模型，模拟风轮在不同风速下的扭矩输出，通过发电机转子 - 定子电磁感应模型，实时计算有功功率与无功功率；

· 设备建模：对风机塔筒、齿轮箱、变流器等关键部件进行 3D 几何建模，集成振动传感器、温度传感器数据接口，实现设备状态的精准映射。

2.2.2 光伏发电系统

· 光电转换模型：基于光伏电池的 PN 结理论，建立光照强度、温度与输出电压 / 电流的数学关系，支持不同类型光伏板（单晶 / 多晶 / 薄膜）的参数配置；

· 系统拓扑建模：通过 HT 的 3D 场景渲染能力，渲染光伏阵列图，在 2D 面板中实时显示汇流箱、逆变器的运行参数（如转换效率、谐波失真率）。

2.2.3 储能系统

· 电池管理建模：接入 EMS（能源管理系统）数据，建立储能电池的 SOC（剩余容量）、SOH（健康状态）预测模型，基于历史充放电数据优化 BMS（电池管理系统）控制策略；

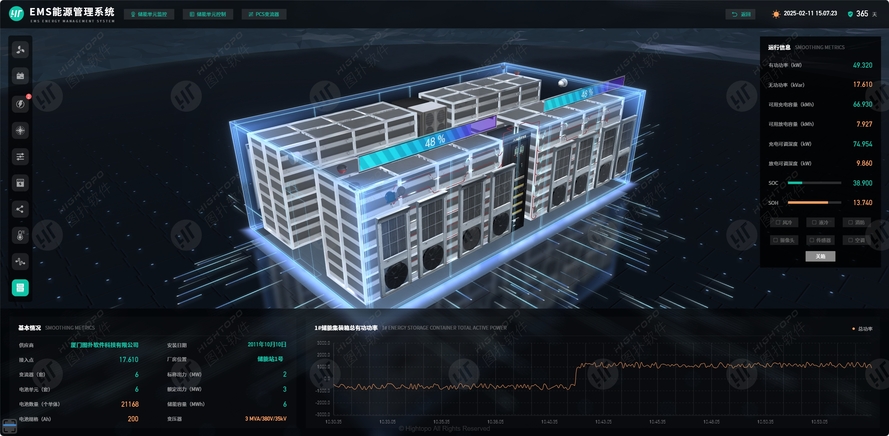

· 集装箱级联仿真：在 3D 场景内渲染储能集装箱内部的热管理系统，模拟电池簇的温度场分布，预警热失控风险。

三、可视化功能的技术实现

3.1 园区布局的数字孪生建模

通过 HT 的 3D 场景渲染能力，实现风力发电机、光伏方阵、储能站场景加载；

3.2 实时监控系统的技术实现

3.2.1 多维度数据可视化

· 用电分析：采用 HT 图表组件，通过柱状图展示厂区、充电桩等负载的实时用电数据；

· 发电监控：通过曲线图动态展示风电 / 光伏的有功功率波动；

· 储能管理：在 2D 面板中实时显示 SOC、充放电功率、电池组温差等关键指标，当温差超过阈值时触发红色预警渲染。

3.2.2 设备全生命周期管理

· 下钻式交互：通过 HT 的事件监听机制，实现点击 3D 设备模型跳转至室内场景，并展示其运行日志、维护记录及备件库存信息；

· 主接线图可视化：基于 HT 的 2D 组态功能，绘制储能系统主接线图，动态标注断路器、隔离开关的分合状态，集成 SCADA 系统数据实现遥测、遥信功能。

3.3 故障预测与健康管理（PHM）

当检测到异常时，可通过 WebSocket 等方式，将异常设备推送给前端，场景中可对故障设备做染色等处理。 故障预测可视化能够精确识别设备潜在故障，及时向运维人员提供直观、易于理解的可视化数据报告。它大大提升了预防性维护的效率，降低了设备故障率，确保了生产线的平稳运行。

四、发电流程可视化

4.1 能量流动可视化

基于矢量图形元素，动态展示风光储系统与电网之间的有功 / 无功功率流向，支持功率因数调节过程的实时动画演示。

五、技术价值

· 降本增效：通过预防性维护与布局优化，降低运维成本与初始投资；

· 安全增强：实时风险预警与故障模拟功能提升系统可靠性；

· 管理升级：为能源政策制定提供数据支撑，推动园区向 “源 - 网 - 荷 - 储” 协同优化的智慧能源系统演进。

六、结论与展望

基于 HT for Web 的数字孪生技术，为风光储一体化园区提供了精准的数字映射工具，通过优化能源利用与减少浪费，有力推动零碳园区建设进程，为能源结构绿色转型与 “双碳” 目标实现提供坚实技术保障。
