一、行业发展需求与技术赋能定位

        针对上述需求，图扑软件（Hightopo）依托自研 HT 技术，构建 “数字孪生 + 智能传感 + 数据协同” 一体化技术方案，通过高精度场景复刻、多源数据深度融合、智能算法赋能，实现光缆生产全流程的可视化监控、设备精准运维、能耗动态优化与安全态势感知，为行业技术升级、产品提质、效率提升提供核心支撑，助力企业构建数字化时代的核心竞争力。

二、核心技术体系构建

2.1 车间数字孪生建模引擎

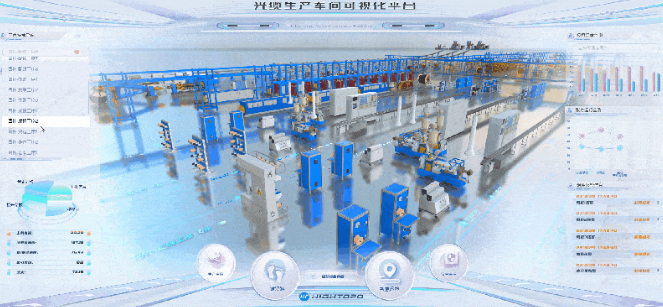

• 基于 WebGL 与图扑自研 HT 定制化 3D 渲染内核，采用 参数化建模 + 轻量化拓扑优化技术，1:1 复刻光缆车间厂房布局、生产设备、传输辊道、管线等核心元素，精准还原挤塑机炮筒、绞线机牵引轮、绕包机模头的结构细节与装配关系，模型面数优化至 10 万以内，加载速度≤3 秒。
• 支持 PBR 材质渲染 + AO 贴图烘焙，模拟金属设备的反光特性与车间光影效果；集成 LOD 分级渲染与 视锥体剔除技术，保障多设备同时运行、动态仿真时的场景流畅性（帧率≥60fps）；支持设备部件级拆解与运动学仿真，还原牵引轮转动、模头出料等关键动作。

2.2 多源数据交互与智能处理系统

• 数据接入层：搭建图扑自研 HT 全协议兼容框架，支持 Modbus RTU/TCP、OPC UA、HTTP/HTTPS、WebSocket等工业协议，实现张力传感器（精度 ±0.1N）、铂电阻温度传感器（测温范围 - 50~200℃）、激光测径仪（测量精度 ±0.001mm）、编码器计米器等设备的异构数据接入，实时采集主机电流、挤塑量、牵引速度、放线张力、护套厚度等 200 + 核心生产参数。
• 数据处理层：构建图扑自研 HT 数据清洗与融合引擎，采用 滑动平均滤波剔除传感器高频噪声，通过 数据格式标准化转换将不同设备的输出数据统一为 JSON 格式；基于 时序关联算法建立参数间映射关系（如挤塑温度与护套厚度关联），为异常预警提供数据支撑。
• 数据存储与联动：适配 时序数据库（InfluxDB） 存储生产历史数据，通过 Redis 缓存加速实时参数查询；集成 SCADA 系统数据接口，重构传统二维工艺组态图，实现生产数据与 3D 场景的毫秒级联动反馈，参数更新与设备状态可视化同步。

2.3 低代码智能监控平台

• 组件化架构：基于图扑自研 HT 组件化开发思想，打造 光缆生产专属组件库，包含设备功能组件（挤塑机控制组件、绞线机张力调节组件）、数据可视化组件（实时趋势图、参数仪表盘、产能统计图表）、告警组件（分级告警弹窗、设备高亮组件）等，支持组件复用与灵活组合。
• 可视化配置：提供 自研 HT 拖拽式低代码编辑器，支持车间监控界面、工序管理面板、设备运维页面的快速搭建，无需编写底层代码即可完成参数展示、控制按钮、告警规则的配置；支持 脚本化流程编排，可自定义生产工序联动逻辑（如放线张力超标时自动降低牵引速度）。

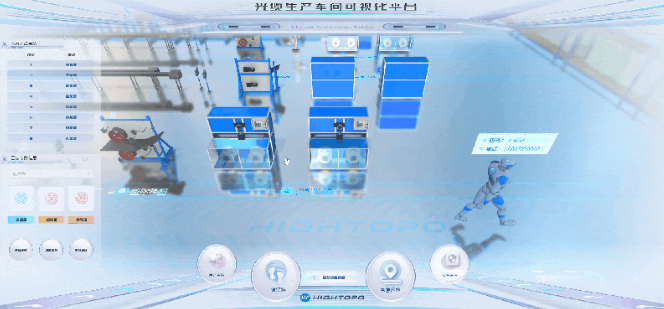

• 多维度交互：内置自研 HT 交互引擎，支持 一键沉浸式漫游（自动遍历配线、护套、成缆等工序区域）、工序快捷导航（点击工序名称快速定位至对应 3D 场景）、设备细节放大（双击设备模型展开部件级视图），适配 PC、平板、手机等多终端访问，支持触屏操作与快捷键控制。

•

三、关键技术场景化落地

3.1 生产全流程可视化仿真与管控

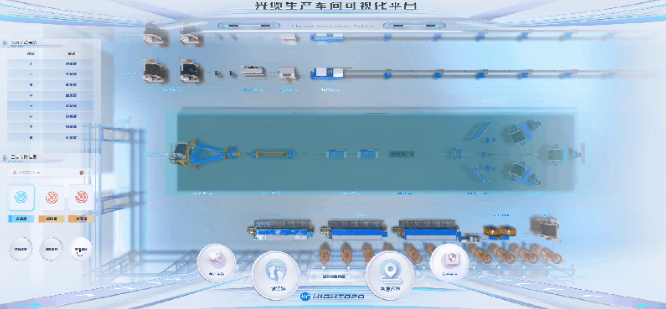

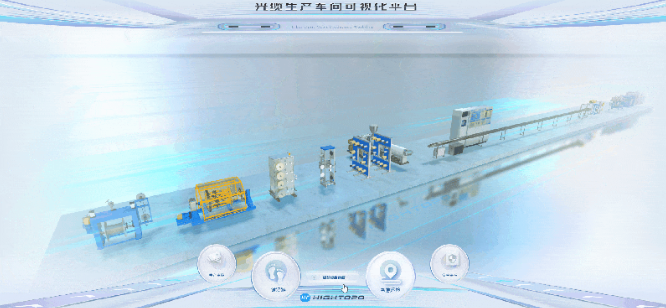

• 工序动态仿真：通过自研 HT 关键帧动画与数据绑定技术，实现光缆生产全流程可视化仿真。挤塑工序模拟塑料颗粒投放、炮筒加热熔融（温度实时映射）、螺杆挤压成型、水冷槽冷却定型的完整过程；绞线工序还原光缆束在牵引轮上的缠绕轨迹，实时同步牵引速度（0~50m/min）与成缆节距参数；绕包工序模拟铝箔 / 钢带的绕包动作，绑定绕包重叠率数据动态更新。
• 虚实联动控制：支持通过自研 HT 可视化界面远程下发设备启停、参数调节指令（如调整挤塑机炮筒温度、绞线机张力），指令通过 WebSocket 协议实时传输至 PLC 控制系统，响应延迟≤100ms；构建虚拟调试环境，可模拟设备卡滞、参数漂移等故障场景，验证应急处置方案，避免实际生产中的批量质量问题。

3.2 设备健康智能监测与预警

• 多参数融合监测：采用自研 HT 数据绑定技术，将挤塑机炮筒温度、螺杆转速、熔体压力，绞线机牵引张力、电机电流等参数与 3D 设备模型的对应部件精准关联，通过 2D 数据看板展示实时数值与趋势曲线（支持近 24 小时数据回溯）；针对关键设备构建 健康度评估模型，融合运行时长、参数波动幅度、历史故障数据，量化设备健康状态。
• 智能预警与故障定位：预设参数安全阈值（如挤塑机炮筒温度上限 180℃、绞线机张力阈值 20~50N），当参数超出范围时，系统自动触发分级预警：一级故障（如张力骤升）触发设备红色高亮 + 声音告警 + 弹窗提示，二级预警（如温度轻微波动）仅显示黄色提示；通过 故障特征匹配算法，结合传感器数据与设备结构模型，快速定位故障部件（如牵引电机电流异常时标注电机位置），并推送处置建议（如检查轴承润滑）。

3.3 智能化巡检体系搭建

• 视觉 + 传感融合巡检：集成自研 HT 图像识别模块与传感器联动技术，构建 7×24 小时智能巡检体系。通过车间部署的高清摄像头采集设备图像，基于 CNN 卷积神经网络识别传动部件磨损、螺栓松动、润滑液位过低等视觉特征；联动振动传感器数据，采用 FFT 快速傅里叶变换分析电机振动频谱，识别不平衡、不对中等故障隐患。
• 巡检任务自动化管理：支持通过自研 HT 平台预设巡检周期（如每日设备清洁、每周润滑检查），到期自动生成巡检任务并推送至运维人员终端；巡检结果通过移动端上传至系统，自动记录设备状态、异常描述、处理结果，生成可视化巡检报告，支持按设备、时间段查询历史记录，实现巡检流程闭环管理。

3.4 安全态势感知与精准管控

• 电子围栏与区域管控：基于自研 HT 空间坐标定位技术，在数字孪生场景中划定危险区域（挤塑机高温区、高压电控柜区）、安全区域（操作工位）、检修区域，通过红、绿、黄三色编码标识；支持动态调整围栏范围，当人员或移动设备进入危险区域时，系统通过 空间碰撞检测算法实时识别，触发声光告警并记录轨迹，同步在 3D 场景中高亮显示违规位置。

• 人员定位与轨迹追溯：集成 UWB 高精度定位技术，通过部署在车间的 UWB 基站与人员佩戴的定位标签，实现人员位置实时追踪（定位精度≤30cm）；自研 HT 平台动态展示人员姓名、所属班组、实时位置，支持历史轨迹回溯（近 7 天），便于交叉作业风险排查与应急救援时的人员定位。

四、技术创新亮点与适配能力

4.1 核心技术创新

• 虚实联动精度优化：采用 时间同步协议（PTP） 实现物理设备与数字孪生模型的动作同步，参数更新延迟≤50ms，保障生产流程仿真的精准性；
• 多维度故障诊断：融合视觉识别、振动分析、参数监测数据，构建 多源特征融合故障诊断模型，故障识别准确率≥95%，较单一监测方式提升 30%；
• 低代码快速适配：自研 HT 组件化开发模式支持新设备、新工艺的快速接入，新增工序监控界面开发周期缩短至 1~2 天，适配不同产能、不同规格光缆的生产需求；
• 全流程数据追溯：打通 “原料投入 - 工序加工 - 成品产出” 的数据链路，通过产品批次号可回溯对应生产时段的设备参数、操作人员、巡检记录，满足质量追溯要求。

4.2 场景适配能力

五、实际应用价值与落地成效
