一、场景痛点与技术定位：突破海事动力管控壁垒

        舰用燃气轮机作为舰船核心动力装置，其高转速、高温高压的运行环境导致传统管控面临三大技术瓶颈：内部流场与部件状态难以直观感知、多系统数据孤岛阻碍协同决策、故障溯源依赖经验导致响应滞后。图扑软件（Hightopo）基于HT ，构建以 数字孪生为核心的一体化管控方案，通过高精度结构建模、多物理场数据融合、实时可视化交互等技术，实现燃气轮机 “结构 - 性能 - 状态” 的全维度可视可控，推动海事动力管控从 “经验驱动” 向 “数据驱动” 升级。

二、核心技术架构：适配舰船动力场景的技术底座

2.1 高精度数字孪生建模引擎

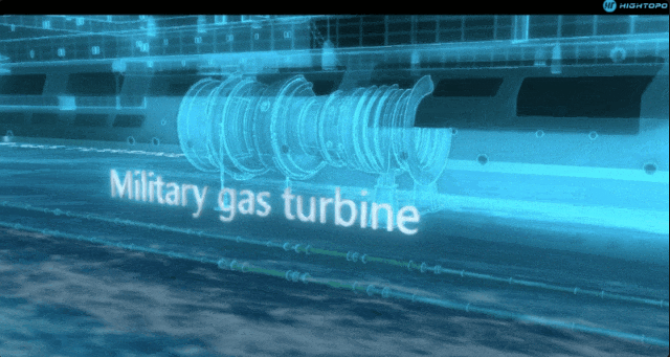

• 基于 WebGL与 HT 定制化 3D 渲染内核，针对燃气轮机压气机、燃烧室、涡轮等核心部件的复杂结构，采用 参数化精准建模方法实现 1:1 物理映射，通过 轻量化拓扑优化技术精简模型冗余面数，保障快速加载与流畅交互。支持 高温态材质渲染能力，模拟不同工况下部件的温度梯度分布，精准还原火焰筒、涡轮叶片等关键区域的热态特征。
• 集成 动态剖切与层级展开功能，可沿任意截面拆分整机结构，逐层展示叶栅通道、燃油喷嘴等微观部件的装配关系，配合 运动学仿真模块，实时模拟转子转动、阀门启闭等动态过程，直观呈现设备运行机理。

2.2 舰船级数据融合中枢

• 数据接入层采用 HT 多协议兼容接入框架，支持 舰载专用总线协议与通用协议（HTTP/HTTPS、WebSocket、MQTT、OPC UA）的混合接入，实现转速传感器、热电偶、振动变送器等各类设备的异构数据归一化处理，具备低延迟数据同步能力。
• 构建 时空关联数据模型，将实时运行参数（如压比、喘振余量）与三维模型坐标精准绑定，通过 数据插值处理技术生成连续的流场压力云图、温度场分布等可视化结果，实现 “参数 - 位置 - 状态” 的联动分析。

2.3 低代码可视化管控平台

• 基于 HT 组件化架构，提供 舰船动力场景专属组件库（燃气轮机整机组件、故障告警组件、性能曲线组件等），支持 拖拽式界面配置与 脚本化逻辑编排，可快速搭建单机监测、全船动力协同等定制化界面，大幅提升开发效率。

• 内置 多维度交互引擎，支持触屏旋转缩放、快捷键精准定位、手势剖切等多样化操作，适配舰船指挥中心大屏、便携式终端等多场景使用需求，实现 “全局态势 - 局部细节” 的无缝切换。

三、关键技术落地方案：聚焦动力管控核心场景

3.1 燃气轮机状态全维度可视化监测

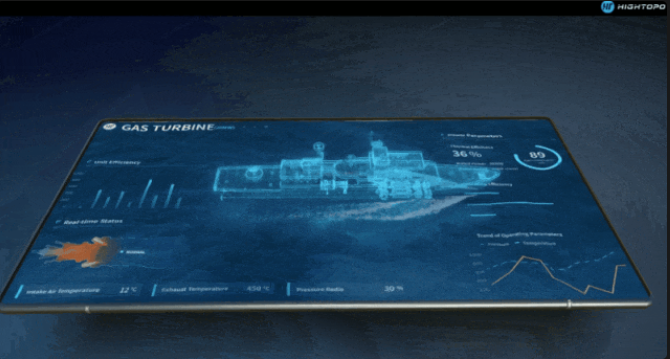

• 运行参数实时映射：通过 HT 数据绑定技术，将转速、排气温度、燃油流量等核心参数实时关联至 3D 模型对应部件，参数超限时自动触发部件高亮闪烁与数值标红，配合 2D 趋势图实现 “实时值 - 历史波动” 的联动分析。
• 多物理场可视化：基于流场仿真数据与实时传感数据融合，通过 HT 渲染引擎生成压气机流道内的 速度矢量场、燃烧室的 温度云图，动态展示气流扰动、热斑迁移等现象，辅助识别喘振风险、燃烧不均等潜在问题。
• 结构健康度监测：接入振动、应变传感器数据，通过 HT 频谱分析组件将振动信号转化为可视化频谱图，结合部件三维模型定位异常振动源，提前预警轴承磨损、叶片裂纹等结构故障。

3.2 全船动力系统协同管控

• 动力网络拓扑可视化：采用 HT 拓扑图引擎构建全船动力系统网络（燃气轮机 - 发电机 - 推进器 - 储能装置），节点颜色标识设备状态（绿色 = 正常、黄色 = 预警、红色 = 故障），连线动态显示功率流向与大小，直观呈现动力分配关系。
• 工况联动调控：基于 HT 规则引擎配置不同航行工况（巡航 / 加速 / 紧急制动）的动力输出策略，可视化展示燃气轮机负荷调整、推进器转速变化的联动过程，支持参数模拟调节与效果预演，提升调控精准度。

• 故障溯源与处置：设备故障时，HT 自动触发 故障传播链可视化，在 3D 场景中以动态箭头标注故障影响范围，联动弹出处置预案（含部件拆解路径、替换步骤的三维指引），提升故障处理效率。

四、技术优势与性能特征：舰船场景适配性验证

• 高保真建模能力：针对燃气轮机复杂结构实现工程级精度还原，热态渲染效果贴合实际工况，满足高精度监测需求。
• 强环境适配性：数据传输模块具备抗电磁干扰设计，适应舰船强电磁环境，保障数据传输稳定性。
• 易操作易扩展：低代码开发模式降低定制化门槛，支持与舰船其他系统快速集成，可按需扩展功能模块。
