一、技术定位与核心赋能方向

         全球能源转型推动储能系统规模化应用，对运维管理提出 “全域可视、智能调度、精准管控、全生命周期追溯” 的核心需求。图扑软件（Hightopo）自研 HT 技术，构建 “感知 - 映射 - 智能 - 应用” 全链路技术体系，覆盖储能场站、电池舱、设备单元的多层级数字化管控，实现运行数据实时映射、设备状态精准感知、运维流程闭环管理，为发电侧、电网侧、用户侧储能场景提供标准化技术支撑，助力储能运维向 “数据驱动、智能高效” 转型。

二、全链路智能管控技术架构

2.1 四层核心技术架构

• 感知接入层：基于 HT 多协议兼容引擎，适配 Modbus、OPC UA、MQTT、TCP/IP 等主流工业协议，实现 BMS、EMS、温度 / 电压传感器、无人机巡检设备、气象模块的异构数据统一接入。覆盖 SOC、SOH、充放电功率、电池单体参数、环境温湿度等 200 + 核心指标，通过边缘网关预处理数据，采集延迟低、完整性高，满足实时监控需求。
• 数字映射层：搭载 HT 数字孪生引擎，通过参数化建模实现储能场站从宏观布局到微观设备的 1:1 精准复刻，还原设备结构与运行机理。集成时序数据库与实时缓存，实现历史数据与实时参数的联动存储，支持多维度检索与全周期追溯。
• 智能算法层：构建 HT 智能决策引擎，集成异常检测、充放电优化、故障溯源等算法模型，通过机器学习挖掘参数关联规律，实现故障提前预警、调度策略动态优化、运维路径智能规划。

• 应用交互层：基于 HT 低代码开发平台，提供拖拽式配置与脚本化编排，内置储能场景专属组件库，支持多场景定制化界面。适配 PC 大屏、移动端、工业平板等多终端，交互响应流畅，支持离线缓存与断点续传。

三、核心技术模块解析

3.1 多源数据融合与处理技术

• 协议解析与标准化：HT 协议解析模块支持主流工业协议快速适配，新增协议适配周期短。通过滤波算法剔除噪声、异常值识别优化数据质量，将异构数据统一转换为标准格式，提升数据一致性与可用性。
• 时序数据管理：采用时序数据库存储历史数据，通过缓存加速热点参数查询，建立 “设备 - 舱体 - 场站” 三级数据映射，实现参数穿透式查询，满足多层级管控需求。
• 跨系统数据协同：基于行业标准构建数据交互模型，实现 BMS、EMS、电网调度系统的无缝对接，支持控制指令双向传输与状态反馈，缩短系统集成周期。

3.2 数字孪生建模与可视化技术

• 多层级建模技术：采用 HT 轻量化建模工具，实现场站、舱体、设备的分层建模，支持部件级拆解与装配仿真，还原内部结构与连接关系，确保数字模型与物理实体一致性。
• 动态可视化渲染：集成 HT WebGL 增强渲染内核，通过 PBR 材质与 AO 贴图烘焙还原设备物理特性，支持电池余量热力图、充放电流场动画等可视化效果，直观呈现运行状态。
• 多维数据绑定：将设备参数与数字孪生模型精准关联，支持多模式绑定逻辑，参数异常时触发模型高亮、弹窗告警，实现 “数据 - 模型 - 状态” 联动反馈。

3.3 智能运维算法与调度技术

• 故障预警与诊断：基于 HT AI 算法框架，融合时序分析与机器学习技术，提取电压、温度、SOC 衰减等关键特征，实现常见故障提前预警与精准诊断，误报率低、识别准确率高。
• 充放电优化调度：结合峰平谷电价与电网负荷特性，构建多目标优化模型，动态调整充放电功率与时间，实现收益最大化与电池寿命保护的双重目标。
• 智能巡检调度：集成路径规划算法，为无人机预设最优巡检路径，结合机器视觉识别设备异常，替代大部分人工巡检工作，提升巡检效率与覆盖范围。

3.4 低代码开发与多端交互技术

• 可视化配置平台：HT 低代码编辑器支持多人协同开发，提供 “拖拽 - 配置 - 绑定 - 发布” 一站式流程，组件复用率高，大幅缩短复杂界面开发周期。
• 多端适配能力：采用响应式布局，自动适配不同终端屏幕分辨率，支持触屏操作、快捷键控制、远程指令下发，满足 “监控 - 巡检 - 操作” 全流程需求。

• 历史数据追溯：基于 HT 时间轴组件，支持任意时段数据查询与曲线展示，可生成设备运行报告，为故障复盘、性能评估提供数据支撑。

四、场景化技术落地应用

4.1 场站级全域管控

• 综合调度可视化：通过 HT 数字孪生场景实时呈现场站核心指标，结合峰平谷图表与负荷曲线动态优化调度策略，提升电力资源配置效率。

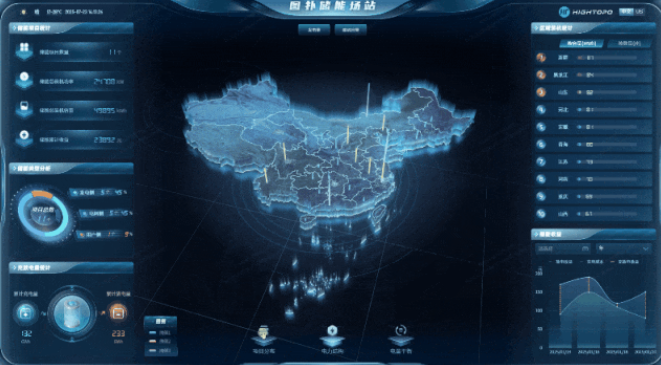

• 区域分布与电量平衡：集成 GIS 地理信息，以可视化地图呈现多区域储能项目分布，通过动态飞线展示跨区电力交易流向，直观呈现电网供需平衡状态。
• 收益分析数字化：自动采集电价、充放电量等数据，生成多维度收益报表，支持趋势预测与盈亏平衡点分析，辅助运营决策。

4.2 电池舱级精准管控

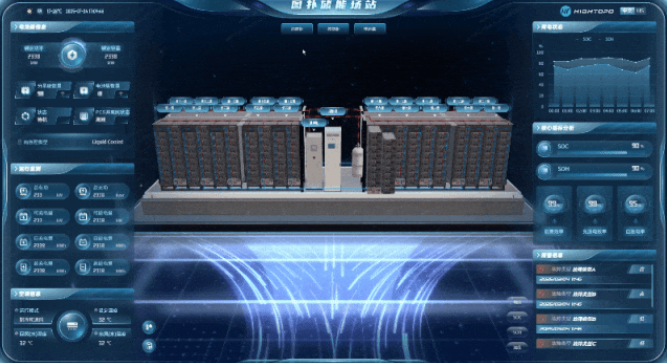

• 多维状态监测：实时监测电池舱内各电池簇的电压、温度、SOC、SOH 数据，支持单维度聚焦与多维度对比，快速定位异常单元。
• 温度与电量可视化：通过热力图直观呈现舱内温度与电池余量分布，异常区域自动告警，结合空调运行数据动态调整散热策略，保障电池工作在最优温度区间。
• 设备显隐与细节钻取：支持按需控制设备显隐，避免信息干扰；双击电池簇可下钻至 Pack 详情页面，查看运行参数与内部结构。

4.3 设备级深度管控

• 升压变流舱监控：实时采集变流器温度、功率、电流、电压等参数，通过图表组件直观呈现运行状态，支持设备独立显隐与阈值告警，及时发现故障隐患。

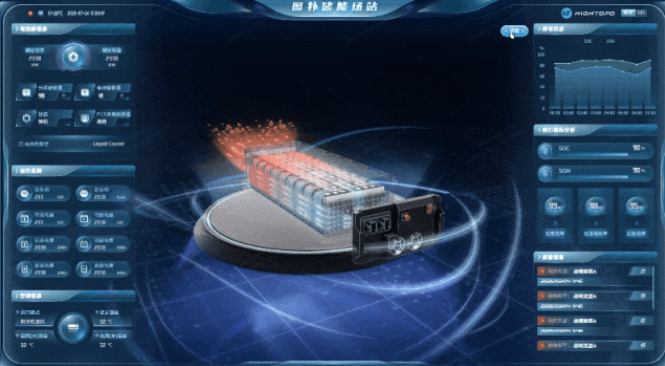

• 电池 Pack 细节管理：支持 Pack 虚拟拆解与复原，模拟散热气流流动轨迹；记录全生命周期数据，为电池梯次利用提供依据。

• 气象适应性调控：通过 HT 场景渲染呈现不同气象下场站状态，结合气象数据分析环境对运行的影响，提前制定应对策略。

五、技术创新与应用价值

5.1 核心技术创新点

• 多层级数字孪生映射：构建全层级数字化复刻体系，实现物理与数字空间实时同步，打通宏观调度与微观管控链路。
• 算法与可视化深度融合：将智能算法结果通过可视化形式直观呈现，降低技术应用门槛，提升运维决策效率。
• 低代码快速适配：组件化封装与协议快速适配能力，支持不同规模、类型储能项目快速部署，降低开发与集成成本。
• 全链路数据安全：采用传输加密、存储加密、权限控制等多重安全机制，保障数据全流程安全。

5.2 实际应用成效
