一、引言：高炉冶炼的行业痛点与技术解决方案

        高炉炼铁因机理复杂呈现 “黑箱” 特性，传统监测方式难以精准感知炉内状态，而计算机辅助工程（CAE）仿真技术虽能解析炉体应力、气流特性等核心数据，却存在分析结果抽象、落地难度大、国外技术壁垒等问题，导致其价值无法充分释放。图扑软件（Hightopo）依托自主研发的 HT，构建了高炉三维可视化与仿真分析平台，通过高精度建模、多物理场数据融合、智能渲染等核心技术，将 CAE 仿真数据与实时监测数据转化为直观的可视化场景，破解炉内状态感知难题，为高炉冶炼的精准调控、安全运维提供技术支撑。

二、核心技术架构：HT 的底层支撑

2.1 高炉专用渲染引擎

• 基于 WebGL 优化开发，支持高炉 1:1 三维模型与多物理场数据（压力、温度、流场）的无缝融合，通过定制化渲染管线，实现等压线、等温线、热力图等多类型数据的同步可视化，保障复杂场景下的流畅交互。
• 适配高炉炉缸、炉腹、炉身等复杂腔体结构，支持炉体透明度调节、全角度旋转、剖切查看等功能，可精准还原炉壁、风口、布料器等关键部件的结构细节与运行状态。

2.2 多源数据集成与处理框架

• 支持多类型数据接入，通过 HTTP、WebSocket 等协议对接 CAE 仿真系统（FEA 有限元分析、CFD 计算流体动力学）与实时感知网络，实现应力、温度、压力、气流速度等异构数据的标准化处理与同步更新。
• 内置数据耦合校验算法，将 CAE 仿真结果与传感器实时数据进行对比校准，剔除异常值；通过空间插值技术补全离散监测点数据，生成连续完整的物理场分布数据，确保可视化的准确性。

2.3 低代码配置与交互工具

• 提供高炉场景化低代码配置界面，无需大量底层代码开发，即可快速定义等压线梯度、热负荷阈值、侵蚀预警标准等关键参数，支持自定义可视化呈现样式。

• 内置丰富交互组件，支持数据回放、区域选中、细节钻取等操作，点击可视化场景任意区域可查看对应位置的原始数据、变化趋势曲线，实现 “可视化场景 - 原始数据” 的精准联动。

•


三、关键技术实现：高炉可视化仿真的全流程落地

3.1 高精度高炉数字孪生建模技术

• 基于钢厂 CAD 图、设备三视图等资料，采用轻量化建模技术构建高炉三维模型，还原炉体结构、热风炉、供料系统等核心设备的外观纹理与结构特征，误差控制在毫米级。
• 支持模型分层解析，可单独显示炉衬、冷却壁、风口等关键部件，适配不同场景下的可视化需求（如运维检修、工艺优化），同时优化模型多边形数量，保障浏览器端的高效加载与流畅运行。

3.2 多物理场数据可视化技术

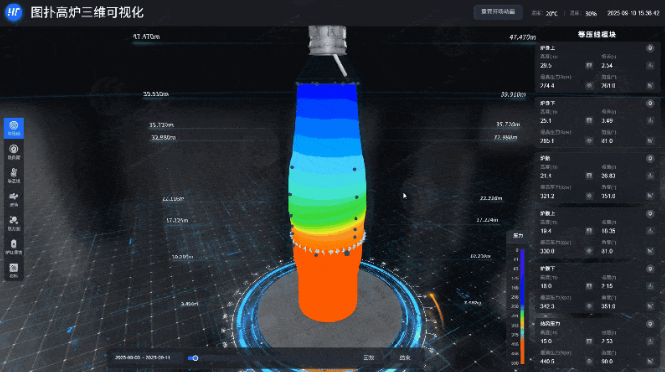

3.2.1 压力场可视化（等压线模块）

• 基于 CAE 压力场仿真结果与炉身传感器实时数据，通过耦合校验算法构建压力等值线与等压面模型，直观呈现炉内气压空间分布。
• 支持关键部位（炉身、炉腰、热风围管）最高压力、压力极差等数据的实时展示，当压力超出阈值时，自动触发报警并精准定位异常点位，支持历史压力数据回放与趋势分析。

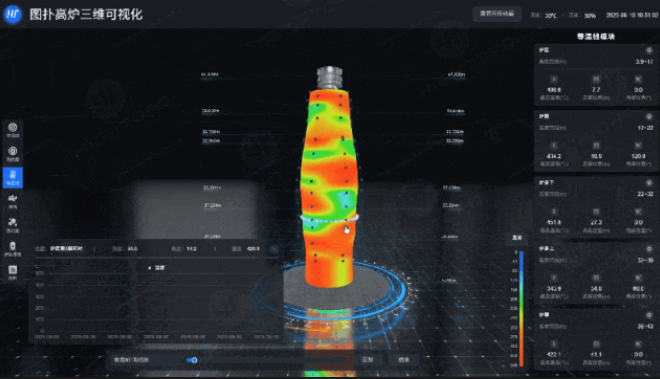

3.2.2 温度场可视化（等温线 + 热力图模块）

• 等温线可视化：通过数据同化算法与三维温度场重建技术，精准定位高炉软熔带等温平台，在 3D 模型中动态渲染温度梯度分布，支持高温区域 TOP5 点位的快速定位与详情查看。
• 热力图可视化：采用专属热力渲染引擎，将离散测温数据通过空间插值转化为多色阶渐变热力图，支持炉体任意角度旋转查看，点击测点可调取历史温度变化曲线。

3.2.3 流场可视化（温度场 + 速度场 + 压力场）

• 温度场：基于 CFD 仿真逻辑与实时温度数据，通过 HT 粒子动态渲染技术模拟炉内温度梯度扩散规律，预判软熔带形态变化。
• 速度场：参照 CAE 流场仿真结果，动态模拟煤气流动轨迹与速度分布，通过流线动画识别气流死区，辅助优化气流分布。
• 压力场：以 “一张图” 形式呈现炉顶、炉身、炉缸等关键部位的压力波动，当压力骤升或骤降时及时预警，支持风口面积、出铁节奏等调控策略的辅助决策。

3.2.4 热负荷可视化模块

• 基于冷却系统采集的介质进出口温度、流量及冷却壁表面积数据，通过插值算法精准计算冷却壁热负荷值，在 3D 模型中按炉体分层展示热负荷分布。

• 预设热负荷安全阈值，当数值超标时自动触发定位告警，一键跳转至问题区域，避免耐火材料因局部过热失效。

3.3 炉缸侵蚀与布料过程仿真技术

3.3.1 炉缸侵蚀可视化

• 融合炉缸实时侵蚀数据与铁水凝固数据，对 CFD 流态散热仿真结果、FEA 结构应力耦合分析结果进行二次解析，动态生成高保真炉缸仿真模型。
• 支持炉缸剖切查看，可调整剖切角度，直观展示各截面侵蚀深度与铁水凝固范围，结合温度分布数据预判侵蚀风险，为防护方案制定提供依据。

3.3.2 布料过程可视化

• 通过 HT 3D 技术动态模拟矿石、焦炭等原料从布料器抛洒至炉内的完整过程，清晰追踪原料落点位置与料层堆积形态。
• 实时展示布料厚度、原料分布均匀度等关键参数，当出现布料不均、落点偏移等异常时，自动触发告警并生成布料器角度、转速优化建议。

3.4 数据回放与智能预警技术

• 支持历史数据回放功能，可按时间轴回溯压力、温度、热负荷等数据的变化趋势，还原炉况演变过程，辅助分析异常成因。

• 内置多级预警机制，针对压力异常、热负荷超标、炉缸侵蚀加剧等风险，通过弹窗提示、场景高亮、数据标红等多种方式通知运维人员，同时推送处理建议。

四、技术优势与应用价值

4.1 技术优势

• 多数据融合能力强：深度整合 CAE 仿真数据与实时监测数据，实现多物理场数据的同步可视化，打破数据孤岛。
• 场景还原度高：1:1 复刻高炉结构细节，支持多视角、多维度查看，精准呈现炉内复杂状态。
• 低代码易部署：无需复杂二次开发，通过配置即可快速适配不同规格高炉的可视化需求，降低实施成本。

4.2 应用价值

• 提升调控精度：直观呈现炉内气流、温度、压力分布，为调整布料角度、送风温度、出铁节奏等参数提供数据支撑，优化冶炼效率。
• 保障生产安全：提前预警热负荷超标、炉缸侵蚀等风险，避免耐火材料失效、炉体损坏等安全事故，降低生产中断损失。

• 降低技术门槛：将抽象的 CAE 仿真数据转化为可视化场景，打破国外技术壁垒，让一线操作人员快速掌握炉内状态。

五、总结与展望
