在mysql中，如果使用innodb引擎，当访问某个页的数据时，会将完整的页的数据加载到内存中，然后进行数据的读写操作。完成数据操作后，mysql不会立即释放数据页对应的内存空间，因为短时间可能会再次访问该页面，将其缓存起来便可避免再次从磁盘读取，可以大大提高性能。这些数据页便存储在innodb buffer pool中，也称为缓冲池。
今天的学习便是围绕buffer pool展开，为了便于日后温故，个人将其划分为4个小模块：参数相关，链表管理，lru管理，数据脏页。但是这四个部分不是单一存在的，而是相互联系的。如下：

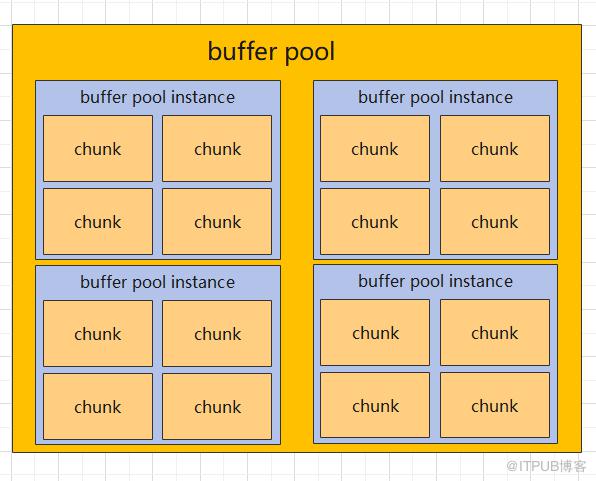

在mysql中，buffer pool是innodb向操作系统申请的一块内存空间。在进行申请内存空间时，为了提高性能以应对多线程高并发场景。buffer pool支持拆分，将一个大的buffer pool拆分为某干个单独的小的buffer pool实例。每个小的buffer pool相互独立，互不干扰。而在每个小buffer pool内部，为了支持动态调整buffer pool大小，以chunk为单位向操作系统申请空间，即一个小buffer pool由若干个chunk组成，每个chunk代表一片连续的内存空间，用图像描述就是这样的：
在5.7.5之前，buffer pool的大小只能通过启动时配置innodb_buffer_pool_size启动参数配置，无法动态配置，从5.7.5之后可以动态配置，命令为set global innodb_buffer_pool_size=2147483648(该值为2G)。理想状态来说，肯定是希望缓冲池能容纳所有的数据。但是这个是不现实的。一般建议设置该值为实例规格的65%-75%之间，设置太小，可能影响性能，设置太大，可能会导致oom。具体需要根据实际情况和业务进行合理的设置。
chunk的值通过innodb__buffer_pool_chunk_size参数控制，该值默认值为134217728(128M)，该值只能在服务器启动时制定，不可动态修改。
在mysql中，如果是多线程高并发的场景，单一的buffer pool可能会带来性能瓶颈，因此mysql中innodb引擎支持多buffer pool设置，buffer pool实例的个数由innodb_buffer_pool_instances参数决定。但是如果innodb_buffer_pool_size的值小于1G,则设置innodb_buffer_pool_instances大于1是无效的，innodb会默认将innodb_buffer_pool_instances值改为1。
另外，理论上innodb_buffer_pool_size的值为innodb_buffer_pool_chunk_size*innodb_buffer_pool_instances的整数倍。在服务器启动时，如果不满足整数倍，服务器会自动调节innodb_buffer_pool_size大小，如果innodb_buffer_pool_chunk_size*innodb_buffer_pool_chunk_size值大于innodb_buffer_pool_size值，会调节innodb_buffer_pool_chunk_size大小为innodb_buffer_pool_size/innodb_buffer__pool_instances。
在innodb引擎的buffer pool内部，比较重要的三个链表是free链表，flush链表，lru链表，其他的链表暂时不考虑。不同的的链表承担不同的职责。free链表进行资源的管理，flush链表进行脏页的管理，lru链表进行淘汰机制的管理。下面进行细化。
在启动mysql服务器时，会完成对buffer pool的初始化过程，以chunk为单位向操作系统申请内存空间，并划分为若干个信息块和缓存页，缓存页默认大小为16kb,信息块大小约为缓存页大小的5%，不包含在buffer pool向操作系统申请的内存空间中。信息块是和缓存页一一对应的，记录缓存页的一些信息，如表空间信息，页号，链表节点信息，缓存页在缓冲池中的地址，锁信息等等。在chunk中，信息块存放在左侧，缓存页存放在右侧。内存空间如下:
free链表：
对于刚初始完的chunk而言，所有数据页都是空闲未使用的，此时会将所有缓存页对应的信息块加入到free链表中，信息表之间通过free-pre和free-next指针形成双向链表，然后free链表还有一个基节点，记录链表的头节点地址，尾节点地址，以及链表中的节点个数。基节点的内存空间需要额外申请，但是基节点的占用内存很小。
在innodb中，还维护了一个哈希表，其中key为表空间号+页号，value为缓存页。当访问某个页的数据页时，会先查找哈希表查看是否有对应的缓存页，如果有，则直接使用该缓存页，如果没有，则从free链表中选择一个空闲点缓存页分配给该页使用，从磁盘将对应的页加载到该缓存页使用。
flush链表:
当缓冲池中的某个缓冲页数据被修改后，便与对应的磁盘上的页不一致，此时称作脏页(dirty page)。考虑到性能问题，脏页不会立即回写到磁盘，但最终需要同步到磁盘。那缓冲池中缓存页很多，如何区别脏页和非修改页呢，innodb中提供了一个flush链表来管理脏页，当缓存页发生修改后，对应的信息块会被加入到链表中，flush链表与free链表结构类型，信息块之间通过flush_pre和flush_next形成双向指针。然后有一个额外的基节点，包含链表的头节点指针，尾节点指针以及节点数量信息。
lru链表:
通常buffer pool的大小是远小于实例数据大小的，因此会出现需要缓存的页占用的内存超过buffer pool大小的情况。此时就需要通过淘汰一部分页来释放空间。在mysql中使用的是升级版的lru。具体实现放到下一部分吧。
mysql中会有专门的页面清理线程将脏页刷新到磁盘，页面清理线程个数由innodb_page_cleaners决定，默认为4，但是如果该值大于innodb_buffer_pool_instances值，则会自动设置为与之相同的值。按照刷新路径，分为从lru链表的冷数据中刷新脏页到磁盘和从flush链表刷新脏页到磁盘两种。按照刷新时机可分为以下四种场景:redo日志写满，系统内存不足，mysql空闲，mysql正常关闭。分别进行细化：
两种刷新路径：
后台线程从lru链表的old区域刷新脏页到磁盘，后台线程会定时从lru链表尾部开始扫描缓存页，扫描的页面数由innodb_lru_scan_depth指定，如果发现脏页，则会将其刷新到磁盘，这种方式称为buf_flush_lru。
后台线程从flush链表中刷新一部分页面到磁盘，刷新速率受脏页比例和redo日志写盘速度两个因素决定。这种方式称为buf_flush_list。
四种场景：
当innodb的redo日志写满后，系统会停止所有更新操作，然后向前推进checkpoint,此时会将对应的脏页flush到磁盘以释放空间，然后才能继续进行写入。这种场景对业务影响最大，此时系统无法进行更新操作。需要尽量避免。
当内存不足时，如果淘汰的是脏页，则会将脏页写回到磁盘。这种情况是很常见的，通常不会影响性能，但是如果需要淘汰的脏页个数较多，也会影响性能，导致响应时间变长。
mysql空闲时刷新脏页和正常关闭这两种场景不会对性能产生影响。
在mysql中，当innodb_buffer_pool_size值小于1G时，默认innodb_buffer_pool_instances值为1，否则，则默认值为8，最大值为64，当在多线程和高并发场景下，划分多个buffer pool实例可有效提高性能，每个缓冲池管理自己的free链表，flush链表，lru链表即相关数据结构。一般来说，在总buffer pool大小大于或等于1G时，建议设置多个buffer pool实例，但具体设置多少可以根据测试找出最佳值。
在mysql中，不同阶段刷脏页的速率是不同的，mysql定义了两个参数用于标记脏页水位，其中，innodb_max_dirty_pages_pct_lwm表示低水位标记值，表示启用预刷新以控制脏页比率的脏页百分比，默认为0，即完全禁用预刷新行为。innodb_max_dirty_pages_pct表示高水位标记值，默认值为75，如果缓冲池中脏页百分比达到该值，则会全力刷新缓冲池中脏页。
在刷新脏页中，innodb会计算两个值，一个值为根据当前脏页的比例计算出的,假设为a，另外一个值为根据当前写入的日志的序号跟上一次checkpoint对应的序号的差值计算出来的，假设为b,a和比的值范围都在0-100之间，然后innodb引擎会取两者中的较大值，假设为c,然后刷脏页的速率等于innodb_io_capacity的值*c/100。其中，innodb_io_capacity值代表innodb可用的I/O大小，innodb_io_capacity_max表示I/O容量的上限。建议设置成磁盘读的iops值。如果该值设置不合理可能导致刷脏页特别慢，从而造成脏页累积，影响查询和更新性能，记得之前遇到过一次这种问题。可通过fio工具进行测试磁盘的iops值。
该参数是innodb用来控制buffer pool刷脏页时候是否将脏页附近的其他脏页一起刷入磁盘的，有三个值:0，1，2,其中，0表示刷脏页时不刷其附近的脏页。8.0时默认为0。1表示刷脏页时刷新相同范围内的连续脏页，5.7时默认为1。2表示会刷新新同范围内的脏页。1和2的区别在于2刷的区域更大一些。对于机械硬盘，刷临近脏页可以减少随机IO，但是刷邻近脏页会增加执行命令响应时间，对于固态硬盘等iops较高的设备，建议设置该值为0，即只刷自己。
上面的内容对innodb buffer pool的相关内容进行了一个简单的汇总，结合常见的参数，从innodb buffer的组成，到内部链表的管理以及缓冲页的淘汰，还有脏页的刷盘，大体上可以对buffer pool有了一个更深层次的认知，但是buffer pool是一个比较复杂的体系，还涉及到很多不常见但是也很重要的参数及机制，但是学习都是循序渐进的，不可能一步就能抵达终点，后面遇到了再总结吧。就这样，虽然周末快结束了，还是祝你们周末愉快啊。明天又得上班了，今晚可以适当放松下以补充元气，下周见。
