一、板卡概述

板卡基于6U VPX标准结构，包含一个C6678 DSP芯片，一个XCVU9P 高性能FPGA，双路HPC FMC。

二、处理板技术指标

• DSP处理器采用TI 8核处理器TMS320C6678;

• DSP 外挂一组64bit DDR3颗粒，总容量2GB，数据速率 1333Mb/s;

• DSP 采用EMIF16 NorFlash加载模式，NorFlash容量 32MB;

• DSP 外挂一路千兆以太网1000BASE-T;

• FPGA处理器采用Xilinx VirtexUltralSCALE+ 系列芯片 XCVU9P;

• FPGA外挂2组DDR4 ，每组2GB，64bit 容量

• FPGA 外挂2组FMC HPC 连接器;

• FPGA 引出1路QSPF+，数据速率25GbpsX4/s;

• FPGA与DSP之间通过RapidIO互联。

• VPX 连接器上外接FPGA的24个GTY，LVDS信号，DSP的 1路以太网

三、软件系统

• 提供FPGA的接口测试程序，包括 DDR4、光纤、RapidIO、FMC等接口

• 提供DSP接口测试程序，包括DDR3、Flash、RapidIO、网络、uart接口。

四、物理特性：

• 尺寸：6U CPCI板卡，大小为160X233.35mm。

• 工作温度：0℃～ +55℃ ，支持工业级 -40℃～ +85℃

• 工作湿度：10%～80%

五、供电要求:

• 双直流电源供电。整板功耗 50W。

• 电压：+12V 10A。

• 纹波：≤10%

六、应用领域

软件无线电系统，基带信号处理，无线仿真平台，高速图像采集、处理等。北京太速科技

ITPub博客

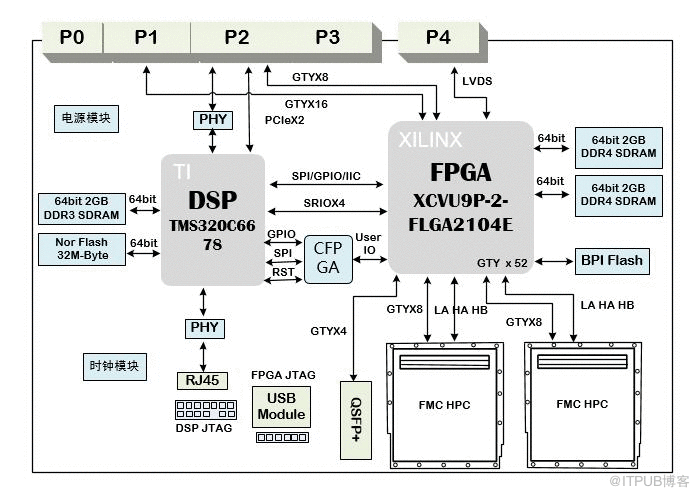

原理图：基于6UVPX C6678+XCVU9P的信号处理板卡
