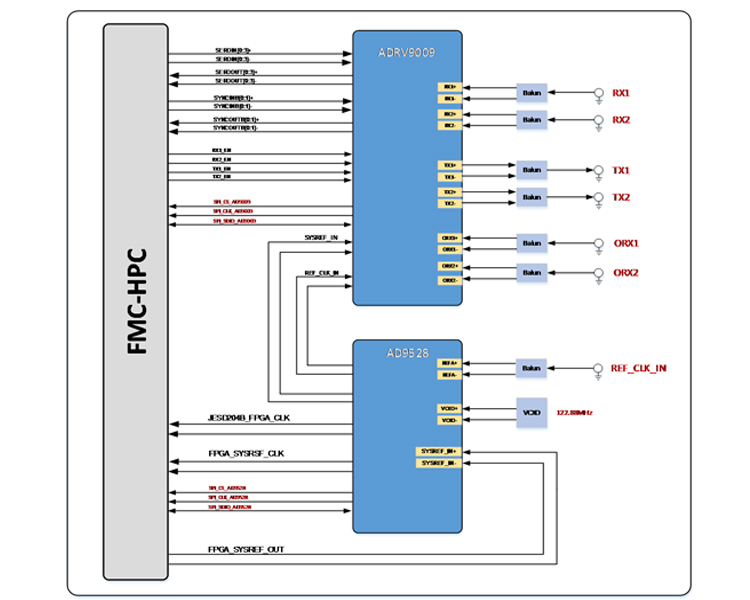

一、板卡概
述
ADRV9009是一款高集成度射频(RF)、捷变收发器，提供双通道接收器、集成式频率合成器以及数字信号处理功能。这款IC具备多样化的高性能和低功耗组合，FMC子卡为2路输入，2路输出的射频收发卡，配合FPGA工作满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。
二、技术指标
•
双接收器
•
最大接收器带宽：200 MHz
•
全集成的小数 N 射频合成器
•
适用于射频 LO 和基带时钟的多芯片相位同步
•
调谐范围：75 MHz 至 6000 MHz
|
No. |
Items |
Specifications |
Remark |
|
Tx |
1 |
Frequency |
100~6000MHz |
|
|
2 |
Bandwidth |
Up to 450 MHz |
Tx real-time bandwidth, tunable |
|
3 |
Transmission Power |
17dBm |
100~6000MHz, CW |
|
4 |
EVM |
<0.7% |
|
|
5 |
Gain Control Range |
32dB |
|
|
6 |
Gain Step |
0.05 dB |
|
|
7 |
ACLR |
< -64dBc |
@0dBm output |
|
8 |
Spurious |
60dBc |
|
|
9 |
SSB Suppression |
65dBc |
|
|
10 |
LO Suppression |
70dBc |
|
|
11 |
DAC Sample Rate (max) |
122.88MS/s |
|
|
12 |
DAC Resolution |
14bits |
|
|
|
Rx |
1 |
Frequency |
100~6000MHz |
|
|
2 |
Bandwidth |
8 to 200 MHz |
real-time bandwidth, tunable |
|
3 |
Sensitivity: |
-93dBm@20MHz |
Noise Figure <3db |
|
4 |
EVM |
<1.5% |
@ -30dBm input |
|
5 |
Gain Control Range |
|
|
|
6 |
Gain Step |
0.5dB |
|
|
7 |
Rx Alias Band Rejection |
80dB |
Due to digital filters |
|
8 |
Noise Figure |
<3db |
Maximum RX gain |
|
9 |
IIP3 (@ typ NF) |
-25dBm |
|
|
10 |
ADC Resolution |
16bits |
|
|
11 |
ADC Wideband SFDR |
78dBc |
|
|
|
|
|
|
1 |
Voltage |
3.3V& 12V |
|
|
2 |
ON/OFF TIME |
<6us |
TDD model |
|
3 |
Duplexing Model |
TDD |
|
|
4 |
Power Consumptions |
<6w |
|
三、产品应用
3G/4G/5G TDD 宏蜂窝基站；TDD 有源天线系统；大规模 MIMO；电子战；便携测试设备
四、软件系统
提供支持ZYNQ的 FMC接口测试程序源代码
五、物理特性：
板卡遵循FMC规范，HPC，大小 76.5X69mm。
六、供电要求:
FMC 接口 +12V供电
七、ADRV9009 应用软件

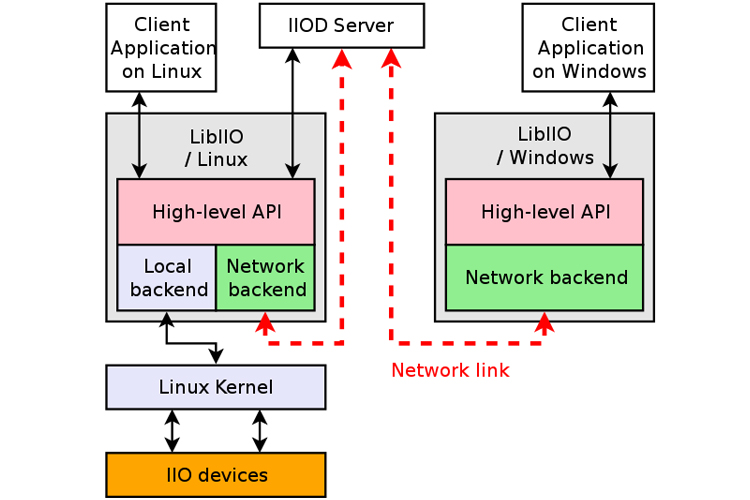

软件架构：
AD 采集1.2G波形：

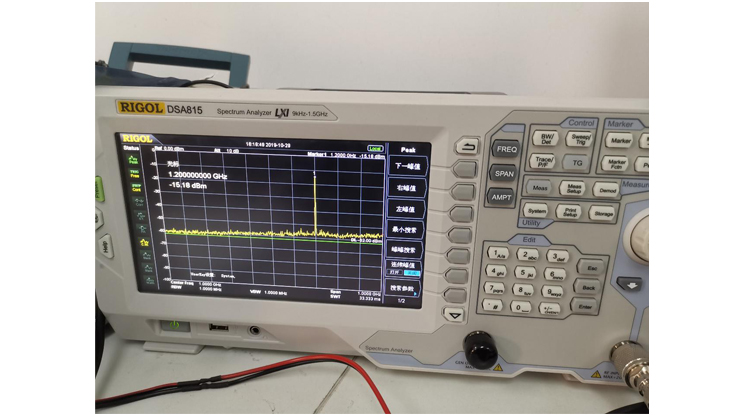

DA 输出设置1.2G及波形：
| |
