设计原理图:单路12Gsps 3G 带宽模拟信号源PCIe卡

原创 IT综合 作者:orihard2023 时间:2023-10-09 11:13:24 0 删除 编辑

一、板卡概述

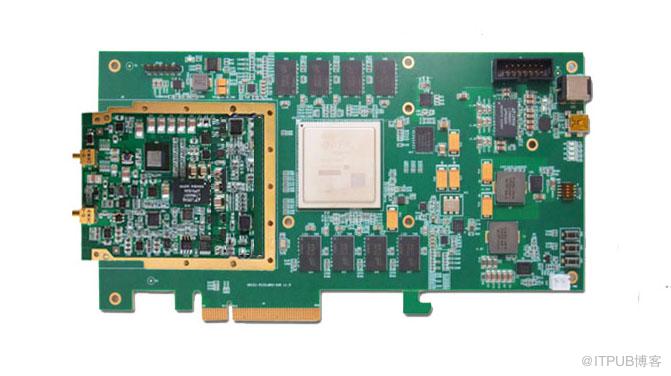

      单路3G带宽模拟信号源卡由DA子卡和PCIe底板组成,二者通过标准FMC连接器互联,可以实现将PCIe总线数据转换为一路高速的模拟量输出。北京太速科技该板可广泛用于雷达、通信、光电领域的噪声信号、毛刺、脉冲信号模拟产生等领域。

二、  性能指标

板卡功能

参数

内容

DAC

芯片型号

AD9163

路数

1路DAC

采样率

6 GSPS转换率,插值到12Gsps

模拟带宽

DC to 3 GHz

数据位

16bit

数字接口

JESD204B

模拟输出接口

 MCX

时钟

PLL芯片

AD9508+ADF4355

板载晶振

10MHz

外输入时钟

 跳线选择

触发

路数

 不支持

电平


FPGA

型号

XCKU060-2FFVA1156I

外部缓存

双路 DDR3@1GB DDR3 SDRAM,64位800MHz

加载方式

QSPI  Flash

PCIe

PCIe 3.0 X8

软件

操作系统

Win7 64bit

功能

DA模拟信号输出,波形生成,硬盘回放显示

板卡标准

PCIe规范

板卡尺寸

167.5 *111 mm

板卡重量

(含散热片)1Kg

板卡供电

+12V@3A;36W

工作温度

Industrial  -40℃到+85℃


三、软件功能
      配套逻辑、DMA、WIN7系统驱动、DA信号输出,提供上位机应用API接口、 上位机波形显示界面
