KC705E增强版基于FMC接口的 Kintex-7 XC7K325T PCIeX8 接口卡

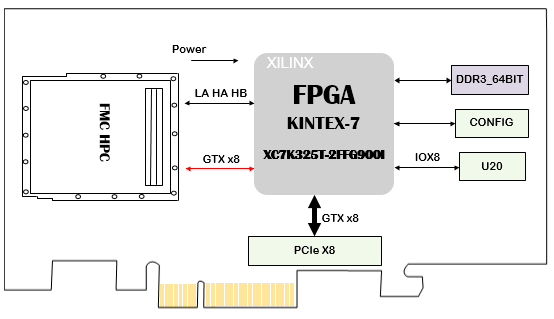

一、板卡概述

本板卡基于 Xilinx公司的 FPGAXC7K325T-2FFG900 芯片，pin_to_pin兼容FPGAXC7K410T-2FFG900 ，支持PCIeX8、64bit DDR3容量2GByte，HPC的FMC连接器，北京太速科技板卡支持各种接口输入，软件支持windows，Linux驱动。

二、功能和技术指标：

板卡功能	参数内容
主处理器	Xilinx XC7K325T-2FFG900I
板卡标准	PCI EXPRESS CARD REV. 1.1
电气规范	支持1路PCIe X8/X4 支持PCI Express V1.1 V2.0标准
FMC接口	FMC ANSI/VITA 57.1 – 2008 ，ASP-134486-01 HPC中LA，HA，HB全部接口和DP0~DP7 8路高速接口
板载缓存	1路 64bit DDR3，容量2GByte
加载Flash	128Mbit @PC28F128MAP30
高速接口	PCIeX8
低速接口	8路 LVTTL IO
板卡尺寸	167.64*111.15
板卡重量	（含散热片）
板卡供电	+12V@3A
板卡功耗	36W
工作温度	Industrial -20℃到+65℃

三、接口测试软件:

板卡功能	参数内容
主处理器	XC7K325T-2FFG900I
软件版本	ISE14.7
编程语言	Verilog
板卡接口测试程序	DDR测试、PCIe IO模式测试，GPIO测试程序
板卡接口应用程序	PCIe V2.0 XDMA 测试FPGA程序， Windows 7，Linux驱动程序
板载FMC测试程序	根据子卡型号提供对应的测试接口程序

四、应用领域
数据采集IO卡，软件无线电处理平台
