基于XCVU9P+ C6678的100G光纤的加速卡

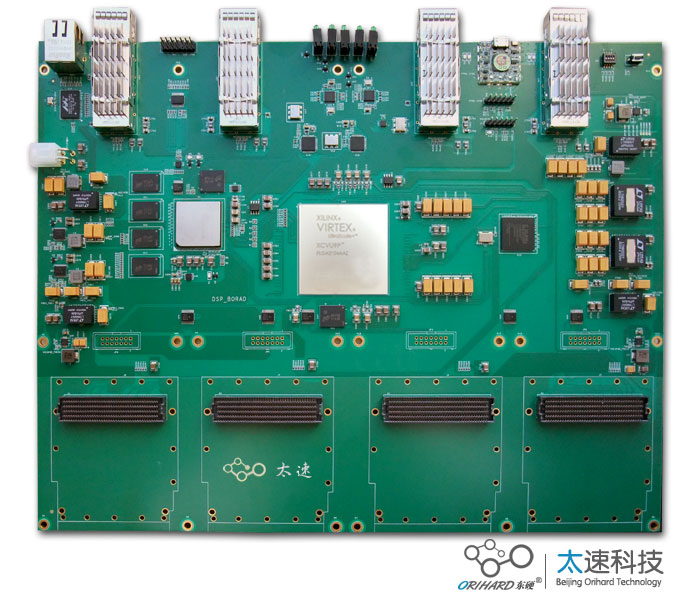

一、板卡概述

高速数据采集,无线通信,XCVU9P, C6678, C6678光纤加速卡,XCVU9P光纤加速卡,40G光纤加速卡

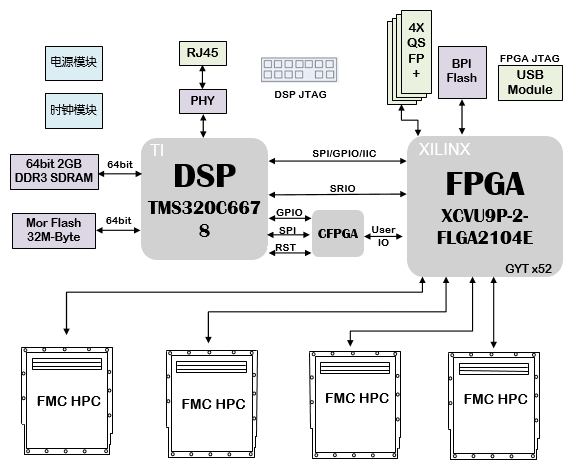

二、技术指标

• 板卡为自定义结构，板卡大小332mmx260mm;

• FPGA采用Xilinx Virtex UltralSCALE+ 系列芯片 XCVU9P;

• FPGA挂载4组FMC HPC 连接器;

• 板载4路QSPF+，每路数据速率100Gb/s;

• DSP处理器采用TI 8核处理器TMS320C6678;

• DSP 外挂一组64-bit DDR3颗粒，总容量1GB，数据速率1333Mb/s;

• DSP 采用EMIF16 NorFlash加载模式，NorFlash容量32MB;

• DSP 外挂一路千兆以太网1000BASE-T;

• FPGA与DSP之间通过RapidIO x4互联。

三、软件

• CFPGA 加载测试代码；

• CFPGA对电源、时钟、复位等控制测试代码；

• CFPGA部分SPI/GPIO等接口测试代码；

• DSP部分Flash加载测试代码；

• DSP部分DDR3接口测试代码；

• DSP网口部分测试代码；

• DSP与FPGA之间SRIO测试代码；

• DSP部分SPI/IIC/GPIO接口测试代码；

• XCVU9P部分BPI加载测试代码；

• XCVU9P部分QSFP+测试代码；

• XCVU9P部分FMC搭配子卡测试代码；

四、物理特性：

• 工作温度：商业级 0℃～+55℃，工业级-40℃～+85℃；

• 工作湿度：10%～80%；

五、供电要求:

• 直流电源供电，整板大功耗100W；

• 供电电压：12V/10A；

• 电源纹波：≤10%；

六、应用领域

高速数据采集，无线通信。
